Трубопроводная арматура для агрессивных сред: пошаговый алгоритм подбора

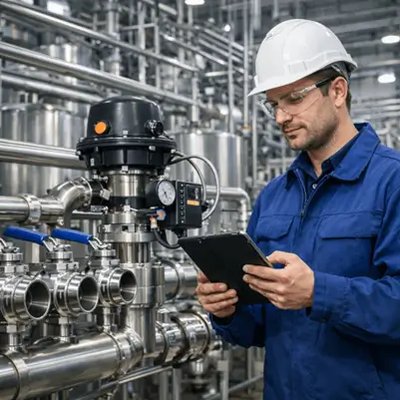

Когда речь заходит о трубопроводной арматуре для агрессивных сред, «примерно подходит» превращается в красивый способ сказать «мы играем в лотерею». Кислоты, щёлочи, горячие солевые растворы, моющие концентраты, окислители, смеси с примесями — всё это по-разному «разбирает» материалы корпуса, шара, седла и уплотнений. На стадии проекта это выглядит как вопрос выбора клапана или крана «по каталогу», а через пару лет — как потёкший шток, закисший запорный орган и внеплановые ремонты.

Подбор арматуры для агрессивных сред почти всегда пытаются упростить: «возьмём краны из нержавейки — и хватит». Но нержавеющая сталь тоже бывает разная, да и не только сталь в конструкции работает. Важен корпус, запорный орган, уплотнения, привод, обвязка, условия монтажа и реальная среда, а не её «сферический» вариант из техзадания. Поэтому куда надёжнее иметь понятный пошаговый алгоритм, который заставит пройтись по всем критичным вопросам, а не выбирать только по давлению и диаметру.

Что считать агрессивной средой и почему это важно

В бытовом понимании агрессивная среда — это что-то вроде «кислота» или «едкая щёлочь». На практике список гораздо шире. Для трубопроводной арматуры к агрессивным средам относятся:

• кислоты и щёлочи разных концентраций;
• солевые растворы, особенно при высокой температуре;
• окислители, дезинфицирующие и моющие растворы;
• горячий конденсат и пар с примесями;
• продукты, склонные к кристаллизации и образованию отложений;
• смеси с механическими примесями, ускоряющими эрозию.

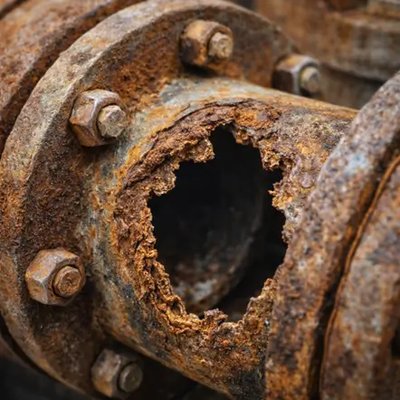

Та же среда при разных температурах и концентрациях может вести себя совершенно по-разному: при комнатной температуре — мягко, при 80–90 °C — как агрессивный растворитель для уплотнений и покрытий. Для запорной арматуры это означает ускоренную коррозию корпуса, выкрашивание седла, разрушение эластомеров, рост момента поворота, клин и потерю герметичности. Если эти вещи не учесть на этапе подбора, даже самый красивый кран из нержавейки превращается в расходник.

Пошаговый алгоритм подбора арматуры для агрессивных сред

Шаг 1. Зафиксировать параметры среды, а не только её название

Первый шаг — честно описать, с чем на самом деле будет работать арматура. Формулировки уровня «агрессивная среда», «кислота», «щелочной раствор» мало о чём говорят. Нужны конкретные параметры:

• химический состав: основная компонента и значимые примеси;
• диапазон рабочих температур, отдельная фиксация пиков и режимов CIP/SIP, если они есть;
• рабочее и максимальное давление, наличие гидроударов;
• агрегатное состояние: жидкость, газ, пар, суспензия, наличие твёрдых частиц;
• режим работы: непрерывный, периодический, редкие циклы.

Чем точнее описана среда и режим, тем меньше шансов выбрать условно подходящую запорную арматуру, которая «на бумаге держит всё», а вживую рассыпается за год.

Шаг 2. Подобрать материалы корпуса и запорного органа под химсостав

Дальше — выбор «скелета» арматуры: материалы корпуса, шара/затвора, штока. Здесь важно не решать всё фразой «берём нержавейку», а смотреть на конкретный тип коррозии и нагрузок.

• Для одних сред достаточно типовых нержавеющих сталей, для других требуются специальные сплавы, футеровка или вообще пластиковая арматура.
• Корпус и шар могут быть из разных материалов: корпус — сталь, шар — более стойкий сплав или покрытие.
• При высоких скоростях потока и твёрдых частицах на первый план выходят эрозионная стойкость и геометрия канала, а не только химическая стойкость.

Удобно ориентироваться не только на каталоги, но и на таблицы стойкости материалов, а также на реальный опыт площадки: если где-то уже «съело» определённый кран, это важный сигнал.

Основные документы, подтверждающие качество продукции

Шаг 3. Проверить давление, температуру и реальные режимы работы

После выбора материала важно убедиться, что трубопроводная арматура для агрессивных сред выдержит реальные режимы, а не только «номинальное» давление из таблицы.

Нужно проверить:

• соответствие класса давления и температурного диапазона фактическим условиям;
• поведение материала при сочетании высокой температуры и химической нагрузки (например, ускорение коррозии или старение уплотнений);
• наличие циклических нагрузок: пуски/остановы, нагрев/охлаждение, гидроудары;
• допустимость кратковременных перегрузок по давлению и температуре.

В агрессивных средах разумно закладывать не только запас по прочности, но и запас по стойкости к сочетанным нагрузкам: там, где в воде кран живёт 10 лет, в горячем щелочном растворе он может сдаться через год.

Шаг 4. Выбрать тип арматуры под задачу и среду

«Кран или клапан?» — вопрос не только философский. Для агрессивных сред выбор типа арматуры особенно важен.

• нержавеющая сталь>Шаровые краны из нержавейки хороши как запорная арматура и запорно-регулирующая, если среда относительно чистая, без сильной абразивности и кристаллизации.
• Задвижки и ножевые затворы лучше ведут себя на шламах, суспензиях, вязких и загрязнённых продуктах, где шаровый кран быстро зарастает и клинит.
• Регулирующие клапаны с правильно подобранными материалами и внутренней геометрией нужны там, где важна точность регулирования и устойчивость к кавитации, шуму и вибрации.

Для агрессивных сред особенно важно избегать «карманов» и мёртвых зон внутри арматуры, где могут застаиваться и кристаллизоваться продукты: это и риск коррозии, и риск залипания запорного органа. Поэтому тип арматуры и её внутренняя конструкция должны подбираться с оглядкой именно на это.

Шаг 5. Подобрать уплотнения и вспомогательные материалы

Даже идеальный материал корпуса не спасёт, если уплотнения не выдерживают среду и режим. Для агрессивных сред выбор материала седёл, манжет, набивок и мембран критичен.

При подборе стоит учесть:

• химическую стойкость к рабочему продукту и моющим растворам;
• поведение при высоких температурах и цикличных нагревах/охлаждениях;
• склонность материала к набуханию, усадке, растрескиванию;
• требования по миграции веществ, если среда связана с пищевой или фармацевтической продукцией.

Нередко в эксплуатации проблемы списывают на «плохой кран», хотя ломаются в первую очередь уплотнения, не рассчитанные на такую среду.

Дополнительные требования к материалам и конструкции

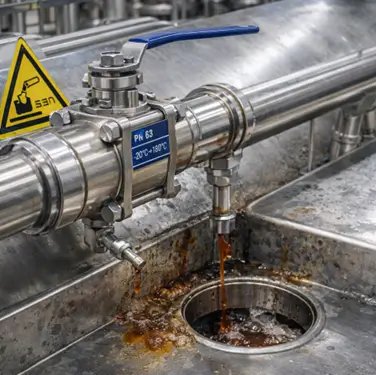

Шаг 6. Определить требования к приводу и безопасности

Когда с «железом» разобрались, нужно понять, как арматура будет приводиться в действие.

Для агрессивных сред важны:

• выбор типа привода (ручной, пневмо, электро, гидро) с учётом частоты срабатываний и требований по автоматизации;
• защита привода от воздействия среды: выносные штоки, защитные кожухи, отделение зоны продукта от зоны механики;
• логика безопасного положения: куда должен уйти кран или клапан при потере питания/воздуха — закрыться, открыться или остаться в позиции;
• требования к времени срабатывания: не всегда нужно «мигом», иногда плавное закрытие уменьшает риск гидроударов.

На агрессивных средах часто используют выносной привод или дистанционное управление, чтобы не подвергать персонал лишнему контакту с продуктом и не разрушать механизмами в агрессивной атмосфере.

Шаг 7. Учесть условия монтажа и обвязки

Даже правильно подобранная трубопроводная арматура для агрессивных сред может быстро выйти из строя из-за неудачного монтажа.

Нужно учитывать:

• тип и материал соединений: фланцевые, муфтовые, сварные, кламповые, их стойкость к среде;
• ориентацию арматуры: возможность самодренажа, отсутствие «карманов»;
• влияние сварки или резьбы на зону рядом с арматурой (например, местная перегревка нержавеющей стали и потеря коррозионной стойкости);
• доступ для обслуживания: можно ли реально подойти, заменить уплотнения, снять привод.

Для агрессивных сред особенно важны уклоны, дренажи, продувки — в местах застоя среда часто ведёт себя агрессивнее, чем в наработанном потоке.

Шаг 8. Проверить документацию и опыт применения

Последний шаг алгоритма — убедиться, что выбранная арматура не только красиво выглядит в каталоге, но и подтверждена документами и практикой.

Полезно запросить:

• паспорт изделия с указанием материалов корпуса, запорного органа и уплотнений;
• диапазоны давлений и температур именно для данной среды (если производитель это даёт);
• протоколы испытаний на герметичность, прочность, ресурс;
• примеры применения на аналогичных средах, отзывы от других площадок;
• рекомендации по эксплуатации и обслуживанию именно в агрессивной среде.

Если у производителя или поставщика на эти вопросы нет внятных ответов, а формулировки сводятся к «краны из нержавеющей стали, всем подойдут», это серьёзный повод задуматься.
