Нормально открытый и нормально закрытый клапан — в чем разница

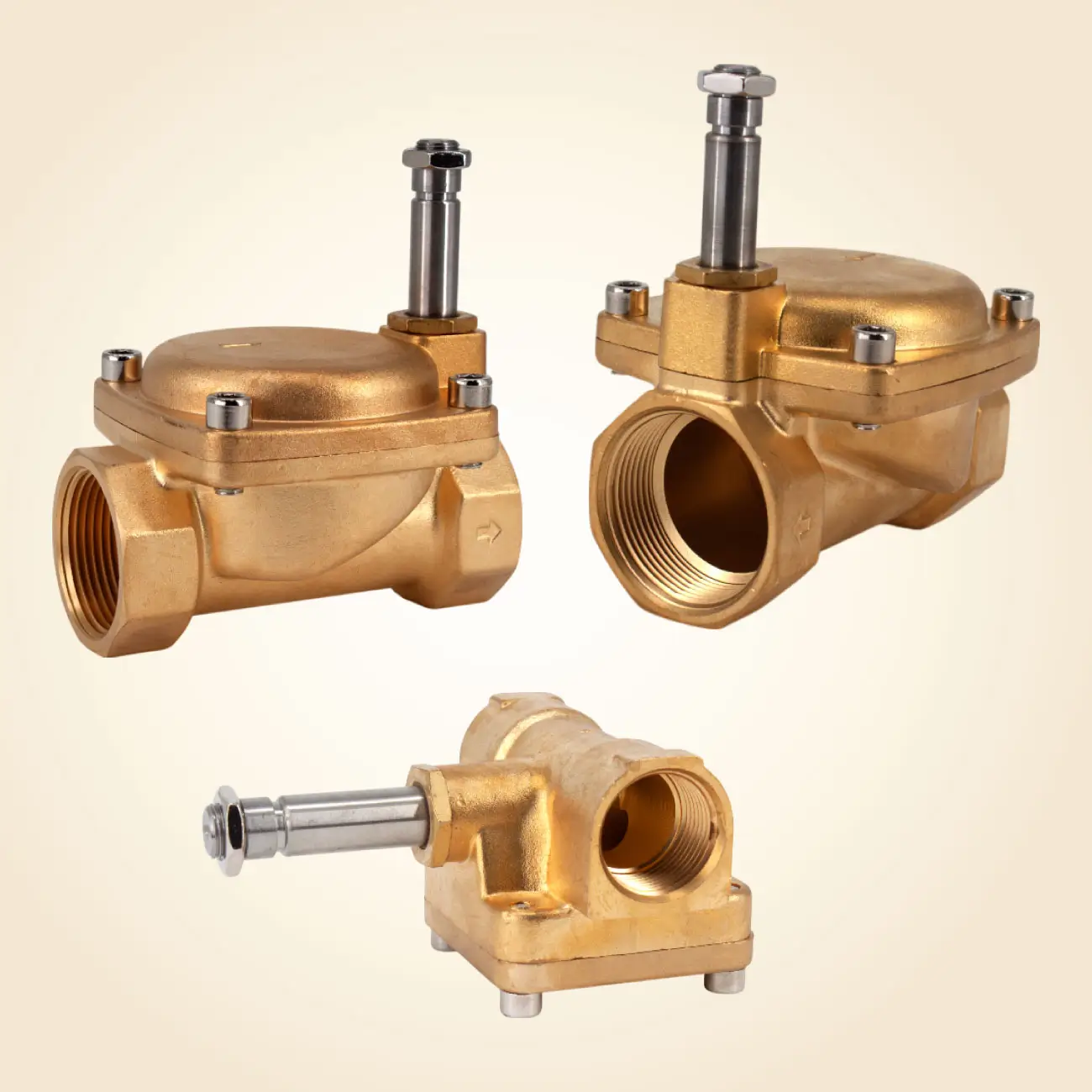

Запорный клапан — это, по сути, регулируемая преграда внутри трубопровода. Представьте обычную водопроводную трубу: если нужно перекрыть поток воды, вы закрываете вентиль. В промышленности всё устроено так же, только процессы автоматизированы, а вместо вентиля используется клапан с приводом, который управляется сигналами автоматики.

Электромагнитный клапан(или соленоидный) — один из самых надёжных способов контролировать поток. Внутри него есть затвор, перекрывающий проходное отверстие. Когда подаётся напряжение, создаётся магнитное поле, и якорь открывает или закрывает затвор. Когда питание пропадает, клапан возвращается в своё состояние по умолчанию — то есть остаётся либо открытым, либо закрытым.

Такая схема особенно важна для шаровых кранов с электроприводом. Если в сети произойдёт аварийное отключение, клапан должен отработать безопасно — не допустить разгерметизации системы, не оставить оборудование под давлением и не вызвать аварийного сброса жидкости. Именно поэтому инженеры подбирают тип клапана по принципу: что должно происходить при отсутствии напряжения.

Классификация клапанов по положению в состоянии покоя

Все электромагнитные клапаны делятся на два типа: нормально открытые (НО) и нормально закрытые (НЗ). Под "нормально" понимается именно нормальное состояние — по умолчанию, когда питание не подано. Это базовая логика их работы.

Если клапан в исходном положении открыт — это НО. Поток проходит свободно, пока система не активирует подачу напряжения. Если же клапан закрыт без питания, и поток возобновляется только при подаче сигнала — это НЗ.

Тип клапана	Исходное положение	Пример применения	Тип управления	Характерная особенность
Нормально открытый (НО)	Открыт	Вентиляция, охлаждение, циркуляционные контуры	Электромагнитный / пневмо	Сохраняет поток при обесточивании
Нормально закрытый (НЗ)	Закрыт	Газопроводы, пожаротушение, резервуары	Электромагнитный / ручной	Автоматически перекрывает поток при аварии

Зная тип клапана, проектировщик может предусмотреть поведение всей системы в критической ситуации. Например, если при отключении питания нужно, чтобы кран закрылся автоматически, выбирают НЗ клапан. Если же нужно сохранить движение среды (например, в системе охлаждения компрессора), то — НО.

Нормально закрытый клапан (НЗ)

Солиноидные клапаны Нормально закрытый клапан — это "охранник" трубопровода. В состоянии по умолчанию его затвор закрыт, поток не проходит. Только при подаче напряжения электромагнит создаёт поле, якорь втягивается и открывает проходное отверстие.

Преимущества	Недостатки	Рекомендованное применение
Высокая безопасность при аварии	Потребляет энергию при открытии	Газовые и жидкостные линии, пожаротушение
Герметичность в покое	Медленнее открывается при старте	Системы, где важен полный контроль потока
Минимизирует риск утечки	Более высокая цена	Автоматизация технологических процессов

Такие клапаны особенно ценят инженеры по безопасности: при аварийном отключении питания поток прекращается мгновенно. В системах пожаротушения это спасает от неконтролируемого выброса воды, а в топливных магистралях — от утечек горючего.

Нормально открытый клапан (НО)

Нормально открытый клапан работает противоположным образом: при отсутствии питания он открыт, и поток проходит свободно. При подаче напряжения срабатывает электромагнит, который закрывает проходное отверстие.

Преимущества	Недостатки	Рекомендованное применение
Поддерживает постоянный поток без питания	При аварии поток не перекрывается	Системы охлаждения, вентиляция
Экономичен — питание требуется только при закрытии	Меньше герметичность при отключении питания	Циркуляционные контуры
Простая эксплуатация	Не подходит для аварийных линий	Воздушные и водяные сети

НО клапаны часто ставят в системах, где нужно сохранить движение среды даже при аварии. Например, при охлаждении электродвигателей или в вентиляции серверных помещений. Если поток остановится, оборудование может перегреться. Поэтому НО — это "страховка от остановки".

Основные отличия НО и НЗ клапанов

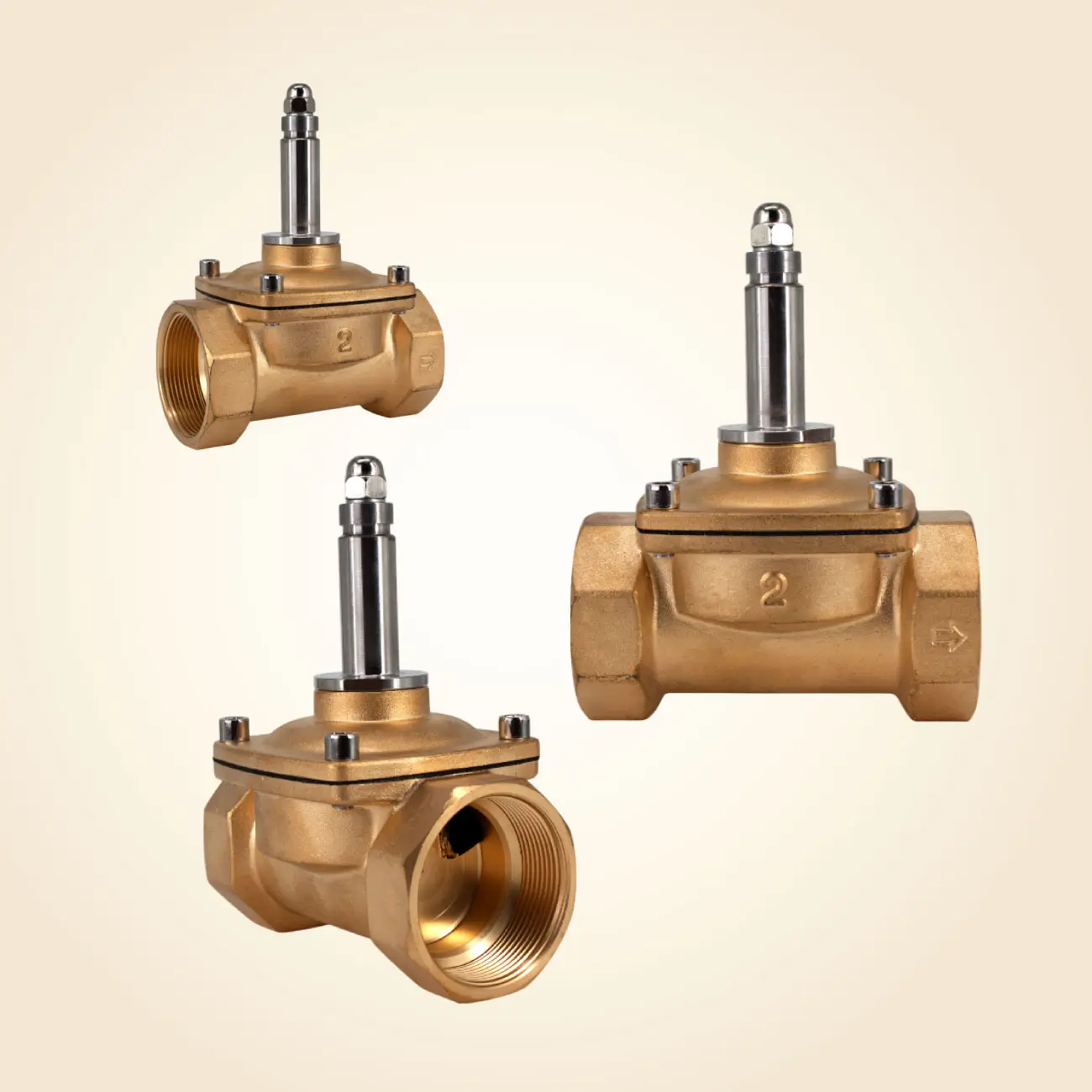

Электромагнитный клапан. латунь На первый взгляд разница между ними очевидна: один открыт, другой закрыт. Но за этой простотой стоят инженерные решения, влияющие на безопасность, энергозатраты и стоимость владения.

Параметр	Нормально открытый (НО)	Нормально закрытый (НЗ)	Комментарий
Исходное состояние	Открыт	Закрыт	Определяет реакцию при аварии
Поведение при обесточивании	Остаётся открытым	Перекрывает поток	Важно при авариях и техобслуживании
Энергопотребление	Минимальное	Повышенное при открытии	Влияет на экономичность
Безопасность	Средняя	Максимальная	Критично для взрывоопасных сред
Сфера применения	Вентиляция, охлаждение	Пожаротушение, газовые системы	Подбирается под задачу

Принцип работы электромагнитных клапанов

Любой электромагнитный клапан состоит из четырёх ключевых частей: катушки, якоря, пружины и затвора. При подаче напряжения катушка создаёт магнитное поле, которое втягивает якорь. Тот сдвигает затвор, открывая проход. Когда питание пропадает, пружина возвращает всё в состояние по умолчанию.

Элемент	Назначение	Особенности конструкции
Катушка	Создаёт магнитное поле при подаче питания	Изолируется от влаги и температуры
Якорь	Перемещает запорный элемент	Выполнен из ферромагнитного материала
Пружина	Возвращает клапан в исходное состояние	Настраивается под усилие
Затвор	Перекрывает поток среды	Бывает дисковый, плунжерный, мембранный
Корпус	Защищает механизм и соединяется с трубопроводом	Изготавливается из нержавеющей стали

Примеры из практики

В системах отопления НЗ клапаны защищают контуры от протечек: при потере питания подача теплоносителя останавливается.
В пневмосистемах НО клапаны поддерживают работу компрессора, даже если автоматика временно отключилась.
В пожаротушении электромагнитные клапаны управляют потоками воды и пены, обеспечивая мгновенное срабатывание по сигналу датчика.

Как выбрать и установить клапан

Чтобы выбрать электромагнитный клапан правильно, нужно учитывать давление, температуру, тип среды (газ, жидкость, пар), материал труб и цель применения. Для промышленных систем оптимальны клапаны NewKey из нержавеющей стали — они устойчивы к коррозии и агрессивным средам.

Тип системы	Рекомендуемый тип клапана	Управление	Особенности	Рекомендации
Отопление	НЗ	Электромагнитное	Герметичность и защита от протечек	Устанавливать перед насосом
Вентиляция	НО	Пневматическое	Минимальное энергопотребление	Контролировать чистоту воздуха
Пожаротушение	НЗ	Автоматическое	Безопасное перекрытие потока	Использовать с резервным питанием
Циркуляция жидкости	НО	Электрическое	Постоянная подача при аварии	Рекомендованы модели с защитой IP65

Заключение

Безопасность шарового крана с приводом напрямую зависит от правильного выбора электромагнитного клапана. При аварийных отключениях именно он определяет, будет ли поток перекрыт или сохранится. Если требуется автоматическая защита, ставьте нормально закрытый клапан. Если важнее постоянный поток, выбирайте нормально открытый.

Компания NewKey предлагает промышленные электромагнитные клапаны, фитинги и арматуру из нержавеющей стали. Наши решения помогают инженерам проектировать безопасные, энергоэффективные и надёжные системы.
