Электромагнитные клапаны применяются для автоматического управления потоками жидкостей и газов в инженерных и промышленных системах. В данном разделе представлены электромагнитные клапаны с корпусом из латуни и нержавеющей стали, предназначенные для работы в системах водоснабжения, пневматики, технологических линиях и автоматизированных установках.
Категория сформирована по инженерной и номенклатурной логике, принятой в промышленной автоматике: тип действия, нормальное положение, материал корпуса, тип присоединения, условный проход, рабочее давление и параметры электропитания.
Типы электромагнитных клапанов
Электромагнитные клапаны прямого действия
Клапаны прямого действия обеспечивают открытие и закрытие прохода за счёт усилия электромагнита без использования давления рабочей среды. Такие клапаны применяются в системах с отсутствующим или нестабильным перепадом давления.
Характерные особенности:
работа от 0 бар;
стабильное срабатывание при малых расходах;
применение в самотёчных и приборных линиях;
исполнения из латуни и нержавеющей стали.
Электромагнитные клапаны пилотного действия
Клапаны пилотного действия используют энергию рабочей среды для открытия основного прохода. Электромагнит управляет пилотным каналом, снижая нагрузку на катушку и увеличивая пропускную способность.
Характерные особенности:
требуется минимальный перепад давления;
высокая производительность;
применение в распределительных и технологических системах;
латунные и нержавеющие исполнения.
Нормально закрытые и нормально открытые клапаны
В зависимости от логики работы системы применяются:
нормально открытые (NO / НО) клапаны — открыты при отсутствии питания.
Выбор нормального положения определяется требованиями к аварийным режимам и технологическим процессам.
Материал корпуса: латунь и нержавеющая сталь
Латунные электромагнитные клапаны
Латунные клапаны являются стандартным решением для инженерных систем. Материал корпуса обеспечивает достаточную прочность, коррозионную стойкость и стабильность геометрии при эксплуатации в нейтральных средах.
Типовые области применения:
системы водоснабжения;
отопление и охлаждение;
пневматические линии;
техническая вода и воздух.
Нержавеющие электромагнитные клапаны
Клапаны из нержавеющей стали применяются в условиях повышенных требований к коррозионной стойкости, чистоте среды и температурной стабильности.
Используются в:
пищевой и фармацевтической промышленности;
химических и технологических процессах;
системах с агрессивными или высокотемпературными средами;
объектах с санитарными и регламентированными требованиями.
Типы присоединения и диапазон размеров
Типы присоединения
В разделе представлены электромагнитные клапаны со следующими типами присоединения:
муфтовое (резьбовое);
фланцевое.
Тип присоединения выбирается исходя из давления, диаметра трубопровода и требований к монтажу и обслуживанию.
Условные проходы
Электромагнитные клапаны представлены в диапазоне условных проходов от малых диаметров, применяемых в приборных и локальных системах, до типовых размеров для распределительных и промышленных линий.
Рабочее давление и условия эксплуатации
Рабочие давления
В каталоге представлены клапаны, рассчитанные на различные режимы эксплуатации, включая стандартные инженерные системы и исполнения для повышенного давления (в том числе до PN40).
Рабочие среды
Электромагнитные клапаны применяются для управления потоками:
воды;
воздуха;
нейтральных газов;
совместимых технологических сред.
Для агрессивных сред и санитарных применений рекомендуется использование нержавеющих исполнений с соответствующими уплотнительными материалами.

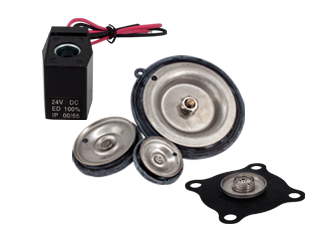

Электромагнитные катушки и параметры электропитания
Напряжения питания
В разделе представлены электромагнитные клапаны с катушками, рассчитанными на следующие напряжения:
12 DC;
24 DC;
24 AC;
110 AC;
220 AC.
Выбор напряжения определяется архитектурой системы управления и источником питания на объекте.
Условия установки и эксплуатации
При подборе электромагнитного клапана учитываются:
температурный диапазон окружающей среды;
влажность и запылённость;
степень защиты катушки;
режим работы (кратковременный или продолжительный).
Параметры и классификация электромагнитных клапанов
При подаче напряжения катушка создаёт магнитное поле, которое перемещает сердечник. В клапане прямого действия он непосредственно управляет затвором. В пилотной конструкции сердечник открывает или закрывает управляющий канал, а основной затвор перемещается за счёт перепада давления рабочей среды.
Электромагнитный клапан автоматически открывает или перекрывает подачу рабочей среды по электрическому сигналу. Его используют в системах водоснабжения, технологических линиях и другом оборудовании. Возможность работы с водой, воздухом, паром или иной средой зависит от конструкции клапана, материалов корпуса и уплотнений.
В названиях трубопроводной арматуры эти термины обычно обозначают одно и то же устройство. Соленоидом называют электромагнитную катушку, которая управляет клапаном. При подборе нужно сравнивать характеристики изделий: принцип действия, рабочее давление, материалы, присоединение и параметры питания.
Учитывают состав и температуру среды, давление, необходимый расход, размер и тип присоединения. Проверяют совместимость корпуса и уплотнений со средой, напряжение и тип тока катушки: AC или DC. Также определяют нужное положение без питания и допустимый перепад давления на клапане.
В клапане прямого действия электромагнит непосредственно перемещает затвор. Такая конструкция может работать при нулевом перепаде давления, если это предусмотрено характеристиками модели. Обычному пилотному клапану для переключения нужен минимальный перепад между входом и выходом. Его значение проверяют по паспорту. Существуют и конструкции с принудительным подъёмом, способные работать без минимального перепада.
Нормально закрытый клапан, NC, без питания перекрывает проход, а при подаче напряжения открывается. Нормально открытый, NO, работает наоборот. При отключении питания исправный клапан возвращается в исходное положение при соблюдении рабочих условий. Исполнение выбирают по тому, должна ли система сохранять или прекращать подачу среды без электричества.
Направление потока должно совпадать со стрелкой на корпусе. Перед монтажом трубопровод очищают, а положение корпуса и катушки выбирают по инструкции конкретной модели. Для многих клапанов предусмотрена установка на горизонтальном участке катушкой вверх, но допустимые положения различаются. Параметры электропитания должны соответствовать маркировке катушки.
