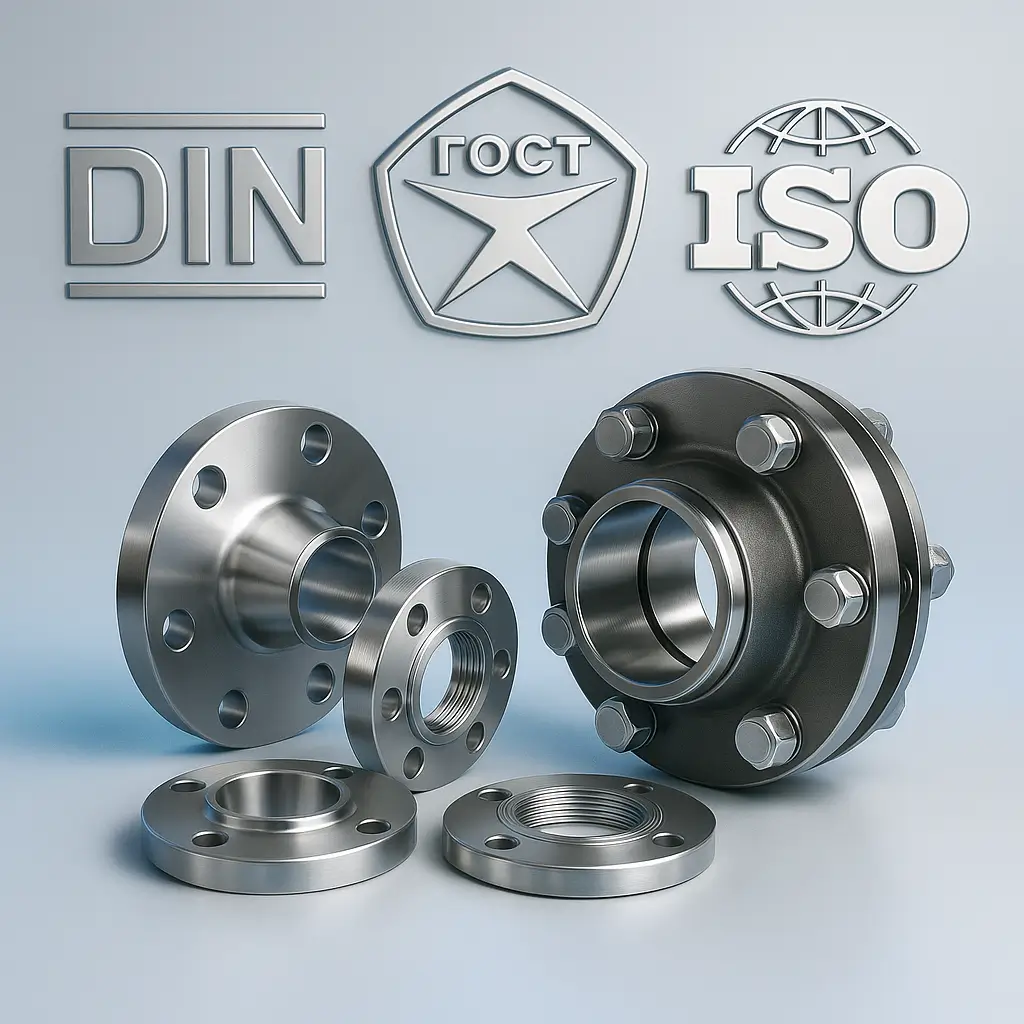

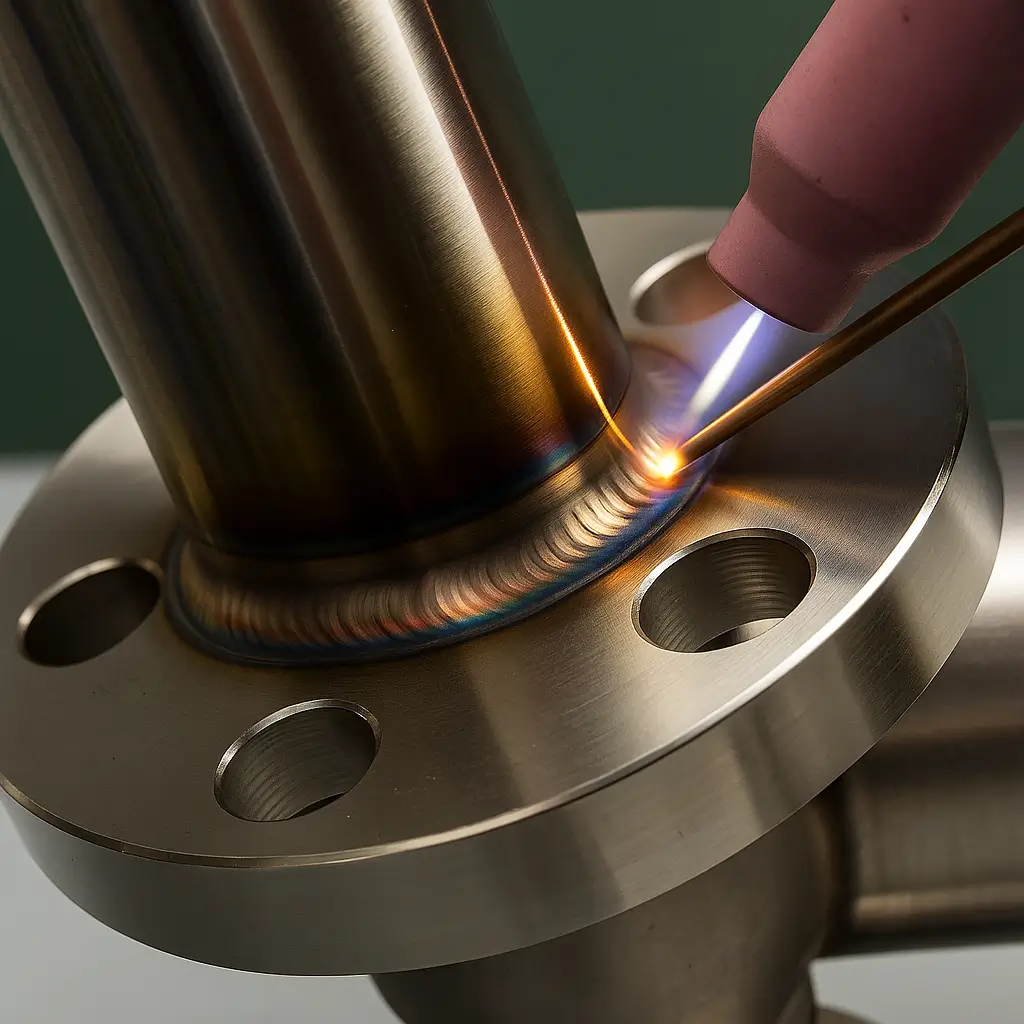

ГОСТ vs DIN vs ANSI — чем отличаются стандарты

Стандартизация — это система правил и норм, которые позволяют выпускать продукцию с одинаковыми размерами, прочностью и качеством. Проще говоря, это «единый язык» производителей и инженеров. Благодаря требованиям ГОСТ, DIN и ANSI инженеры могут быть уверены, что фланец или клапан подойдет к трубе нужного диаметра независимо от завода-изготовителя. Например, фланцы по ГОСТ 12821 или DIN 2633 изготавливаются по четким размерам, поэтому при монтаже проверяются перекосы и утечки.

Без стандартизации компания выпустила бы детали по-своему, и соединить трубопровод из разных элементов было бы невозможно. Кроме того, стандарты регулируют не только геометрию, но и материалы, испытания, маркировку и допуски. Это гарантирует безопасность и надежность оборудования даже в сложных условиях — при высоком давлении, температуре и других агрессивных средах.

Какие стандарты упрощают проектирование и монтаж?

Стандартизация для инженеров — это инструмент, который регулирует жизнь. Когда проектировщик указывает в чертежах «фланец ГОСТ 12820-80, Ру 16, Ду 50», это означает, что любой производитель, следуя стандарту, изготовит деталь с точно такими же размерами и исправностью. В результате снижаются риски при монтаже и ремонте, затрудняется процесс закупки и происходит международная доставка оборудования.

Например, DIN 2633 и ISO 7005 применяются в Европе, ГОСТ 12821 — в России. При этом они соответствовали по параметрам, но имели разные допуски и болтовые ряды. Без учёта этих формул можно считать несовместимостью при сборке трубопровода: отверстия под болты не совпадут, а уплотнение подходит для тех. Таким образом, стандарты допускают не только снижение проектирования, но и предотвращение дорогостоящих ошибок.

Почему несоответствие стандартам приводит к ошибкам

Если проектировщик или снабженец допустит ошибку, последствия могут быть серьезными. Например, фланцы DIN и ГОСТ с одинаковым диаметром DN могут иметь разную толщину, расположение отверстий и допусков. Это приводит к нарушению герметичности, ускоренному износу прокладок и даже авариям. Несоответствие стандартам особенно критично в энергетике, нефтегазовой и химической промышленности, где давление и температура имеют экстремальные значения.

Чтобы избежать подобных проблем, важно внимательно сверять документацию, особенно при закупке импортного оборудования. Стандарт Унификации — одна из задач международных организаций, таких как ISO и EN, но полное совпадение встречается редко. Поэтому грамотный инженер всегда в последнюю очередь, к какой системе относится оборудование: метрической (ГОСТ, DIN, ISO) или дюймовой (ANSI, ASME).

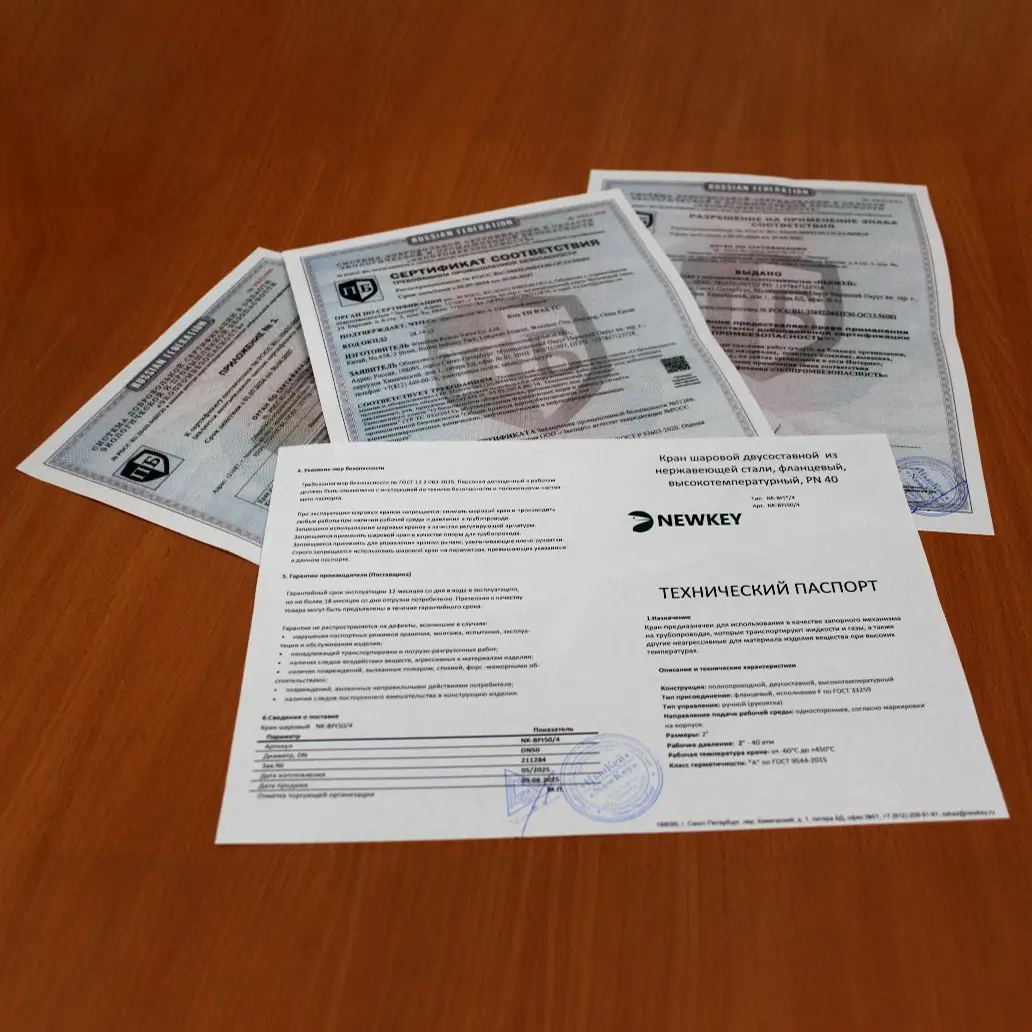

Основные документы, подтверждающие качество продукции

Основные отличия ГОСТ, DIN и ANSI

ГОСТ— стандарты России и СНГ

ГОСТ — это стандарты, разработанные для промышленности России и стран СНГ. Определяют размеры, материалы, давление (ПН) и методы испытаний трубопроводной арматуры. Например, ГОСТ 12820-80 характеризует плоские приварные фланцы, ГОСТ 12821-80 — воротниковые, а ГОСТ 12822-80 — свободные фланцы. Эти документы гарантируют, что изделия будут выдерживать заданное давление и температуру, сохраняя герметичность.

Главная задает ГОСТ — это высокая прочность и адаптация под условия эксплуатации в России: перепады температур, высокое давление, агрессивные среды. ГОСТ-фланцы часто применяются в системах водоснабжения, отопления, паропровода.

DIN — немецкий стандарт и его особенности

DIN (Deutsches Institut für Normung) — это немецкая система стандарта, широко применяемая во всей Европе. Она используется для унификации размеров труб, фланцев, крепежа и арматуры. Например, фланцы по DIN 2633 рассчитаны на давление PN 16, а DIN 2634 — на PN 25. Эти стандарты ориентированы на стабильные параметры окружающей среды и точность соединений.

Отличия DIN от ГОСТа в основном заключаются в геометрии: размеры болтовых отверстий и креплений фланцев немного меньше, чем у российских аналогов. Это связано с разницей в расчётных подходах и требованиях к нагрузкам. Кроме того, DIN строго придерживается метрической системы, что делает его интерфейсом для европейских проектов.

Если ГОСТ чаще используется для тяжелых условий эксплуатации, то DIN подходит для систем со умеренным давлением и температурой, например, в химической и пищевой промышленности, вентиляции и отоплении.

Сравнение базовых параметров стандартов

Подробнее о фланцах по ГОСТ и DIN можно посмотреть в каталоге запорной арматуры NewKey.

ANSI — американская система классов давления

Что такое Класс 150, 300, 600 и как это связано с PN

Американская система ANSI (Американский национальный институт стандартов) отличается от системы ГОСТ и системы DIN, в которой используются не метрические, а дюймовые измерения . Вместо обозначения PN (номинальное давление) здесь применяется класс , например, класс 150, 300, 600, 900 и выше. Эти классы указывают на максимальное давление, которое научилось выдерживать фланец при определенной температуре. Например, класс 150 примерно соответствует PN 16, класс 300 — PN 40.

Фланцы ANSI B16.5 применяются в среднем высоком давлении, энергетике и нефтехимии, где важна точность и устойчивость к экстремальным температурам — до +600 °C. Стандарты ANSI регулируют не только геометрию и толщину фланцев, но и типы прокладок, материалы болтов, требования к испытаниям. Простыми словами — это «жёсткая» американская система, где каждый параметр прописан до мелочей. Благодаря этому оборудование по ANSI отличается высокой безопасностью, но требует соблюдения всех допусков при монтаже, иначе герметичность может быть нарушена.

Соответствие ANSI и PN

Сравнение размеров и стандартная совместимость

Почему нельзя напрямую соединить ГОСТ и DIN без переходников

На первый взгляд фланцы ГОСТ и DIN имеют одинаковый внешний вид, но их размеры и допуски различаются. Например, у фланцев Ду 100 по ГОСТ 12821 и DIN 2633 соответствует условный проход, но размеры диаметра окружностей под болты, основания и глубина посадки прокладки. Если вещества соединяют их напрямую, болты не войдут в отверстия или прокладку, что не обеспечит герметичность. Поэтому при монтаже «смешанных» систем следует учитывать переходные фланцы или компенсаторы , обеспечивая правильное соединение деталей.

Разница ещё и в содержательных измерениях: ГОСТ и DIN — метрические, ANSI — дюймовая. Это означает, что даже минимальное отклонение в доли миллиметра может привести к нарушению герметичности под давлением. Инженеры учитывают это еще на стадии проектирования — особенно при современных современных трубопроводах, где возможно сочетание советских и импортных стандартов.

Несовместимость размеров фланцев

Как выбрать стандарт под проект

Как определить, какой стандарт использования

Выбор между ГОСТ, DIN и ANSI зависит от того, где будет использоваться оборудование и какие у него рабочие параметры. Если проект эффективен по стандартам или для внутреннего рынка, логично применять ГОСТ — он полностью совместим с отечественными трубами и арматурой. Если оборудование относится к Европе, чаще всего используется DIN или ISO 7005 — эти стандарты обеспечивают точную унификацию и соответствие между производителями.

Для международных или внешних объектов, где работают с соблюдением требований (класс до 2500), выбирайте фланцы в соответствии с ANSI B16.5 или ASME B16.47. Простыми словами, ГОСТ — это надежность и прочность, DIN — точность и простота монтажа, ANSI — прочность и безопасность под давлением.

Выбор стандарта при условиях работы

Заключение

Каждая система стандарта формировалась в соответствии со своими техническими задачами и рынком. ГОСТ — надёжный и прочный, подходит для тяжёлых условий эксплуатации и высокого давления. DIN — математическая, технологичная и универсальная, ориентированная на удобный монтаж и европейскую метрическую систему. ANSI — внешний и строгий, рассчитанный на экстремальные температуры и давления, где ошибка недопустима.
