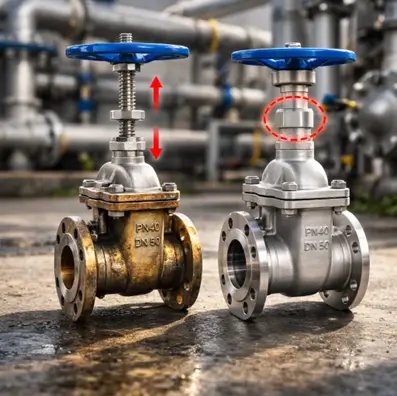

Задвижка с выдвижным шпинделем и задвижка с невыдвижным шпинделем: плюсы и минусы на объекте

Плюсы и минусы задвижки с выдвижным шпинделем

Плюсы

1. Отличная визуальная индикация положения. Самый очевидный плюс: достаточно взглянуть на шпиндель, чтобы понять, в каком положении задвижка. Шпиндель поднят — задвижка открыта, опущен — закрыта, посередине — частично открыта. Это удобно:
   • при обходах и визуальном контроле;
   • в аварийных ситуациях, когда не до пересчёта оборотов;
   • на объектах, где нет дистанционной индикации и датчиков.
2. Резьба вне рабочей среды. Резьбовая пара шпиндель–гайка работает вне контакта с водой, паром, грязной или агрессивной средой. Это уменьшает:
   • риск коррозии и закисания резьбы;
   • вынос продуктов износа в трубопровод;
   • зависимость ресурса задвижки от качества среды.

   Особенно это чувствуется на грязной воде, шламах, агрессивных средах — там, где любая резьба внутри корпуса быстро превращается в одноразовую.

3. Более прогнозируемый ресурс и ремонтопригодность. Поскольку резьба и шток доступны снаружи, их проще:
   • осматривать;
   • смазывать;
   • менять при ремонте.

   В ряде конструкций замену шпинделя или гайки можно сделать без демонтажа корпуса из трубопровода, что на реальном объекте экономит очень много нервов.

Минусы

1. Требуется больше места по высоте. Главный минус — рост габаритов при открытии. В полностью открытом положении шпиндель может подниматься на высоту, сравнимую с диаметром задвижки. Для крупных DN это десятки сантиметров и даже метры.

   Проблемы начинаются, когда:

   • над задвижкой низкий потолок/перекрытие;
   • задвижка стоит в небольшой камере или колодце;
   • задвижка снабжена электроприводом и удлинённым шпинделем.

   Там, где места мало, выдвижной шпиндель может оказаться физически невместимым.

2. Требуется защита шпинделя от внешней среды. Шпиндель находится в атмосфере и:
   • может корродировать снаружи (конденсат, атмосферные воздействия);
   • подвержен загрязнению пылью, грязью, льдом, строительным мусором.

   В нормальном исполнении для этого:

   • применяют защитные кожухи;
   • используют смазки и защитные покрытия;
   • следят, чтобы шпиндель не служил "подставкой" для хранения всего подряд.

   Если этим пренебречь, внешняя среда "отыгрывается" на шпинделе не хуже, чем внутренняя.

3. Возможные проблемы с открытыми площадками и вандализмом. На открытых площадках, особенно в общественных зонах, длинный выдвинутый шпиндель:
   • заметен и легко доступен;
   • теоретически может стать объектом "творчества" посторонних;
   • требует дополнительной защиты, если есть риск механического повреждения.

Плюсы и минусы задвижки с невыдвижным шпинделем

Плюсы

1. Компактность по высоте. Основной плюс — габариты. Задвижка с невыдвижным шпинделем:
   • почти не меняет высоту при открытии/закрытии;
   • занимает меньше места, особенно в колодцах и шкафах;
   • удобнее при плотной компоновке обвязки.

   Это критично:

   • в подземных камерах с ограниченной высотой;
   • в предварительно собранных блоках и шкафах;
   • на линиях с плотной расстановкой арматуры и труб.
2. Меньше внешних подвижных частей. Всё движение происходит внутри корпуса. Снаружи:
   • только штурвал и шпиндель, не меняющий положение;
   • меньше элементов, подверженных случайным ударам и повреждениям;
   • проще обеспечить защиту от внешней среды.

   Это важно на уличных и промышленных площадках, где много механических воздействий.

3. Чаще дешевле в закупке и логистике. При прочих равных задвижка с невыдвижным шпинделем:
   • проще по конструкции;
   • меньше по габаритам;
   • иногда легче по весу.

   Это отражается на стоимости, транспортировке и монтаже — особенно в массовых системах, где счёт идёт на десятки и сотни штук.

Минусы

1. Нет визуальной индикации положения. Самый неприятный минус для эксплуатации: по внешнему виду задвижки нельзя понять, открыта она или закрыта. Оператор ориентируется:
   • по количеству оборотов штурвала;
   • по положению привода;
   • по датчикам и сигналам.

   Если счёт оборотов не ведётся, а привод не даёт надёжной индикации, возникают классические сюжеты: в журнале нарисовано "закрыто", а фактически задвижка оставлена наполовину открытой.

2. Резьба работает в рабочей среде. Резьбовое соединение шпинделя и клина находится внутри корпуса:
   • постоянно контактирует с водой, паром, шламом, реагентами;
   • подвержено коррозии, обрастанию, накоплению отложений.

   На чистой воде это может долго не проявляться, но:

   • в грязной или агрессивной среде резьба быстро "закисает";
   • вырастает момент на штурвале;
   • появляется риск, что задвижка перестанет ходить до конца.

   К этому добавляется возможный вынос продуктов коррозии резьбы в поток, что в некоторых процессах нежелательно.

3. Сложная диагностика и ремонт. При подозрении на проблему с резьбой или клином:
   • всё спрятано внутри;
   • для диагностики часто нужно снимать крышку или выводить задвижку из линии;
   • операция трудоёмкая и затратная, особенно на крупных диаметрах.

   То, что на выдвижном шпинделе видно невооружённым глазом, здесь остаётся "чёрным ящиком".

Сравнение на объекте: где что удобнее

Свести всё в одно-две фразы сложно, но можно сформулировать практический баланс.

Где выдвижной шпиндель — почти всегда хороший выбор

1. Насосные станции и ЦТП, где важна наглядность. В залах насосных, тепловых пунктах и подстанциях:
   • есть место по высоте;
   • персонал регулярно обходит арматуру;
   • визуальная индикация экономит время и снижает риск ошибок.

   Задвижка с выдвижным шпинделем здесь даёт максимум удобства: одним взглядом можно оценить, какие линии открыты, какие закрыты.

2. Грязные и агрессивные среды. Если по линии идёт:
   • технически грязная вода;
   • шлам, стоки;
   • агрессивные растворы,

   то вынесенная наружу резьба заметно увеличивает ресурс задвижки и облегчает жизнь при ремонте. Внутри корпуса и так хватает проблем — не стоит добавлять туда ещё и резьбовую пару.

3. Ответственные отсечные узлы. Там, где по требованиям безопасности нужно быть уверенным, что задвижка действительно закрыта:
   • линии аварийного отключения;
   • отсечка резервуаров, реакторов;
   • критические перемычки.

   Выдвижной шпиндель облегчает проверку и повышает доверие к положению арматуры: видно, сколько осталось до полного закрытия, и нет необходимости "верить на слово" только приводу или записи в журнале.

Где невыдвижной шпиндель чувствует себя логично

1. Подземные колодцы и камеры с ограниченной высотой. Если над задвижкой всего несколько десятков сантиметров:
   • никакого "ходящего вверх" шпинделя разместить нельзя;
   • штурвал сам по себе уже упирается в крышку;
   • любые дополнительные габариты превращают обслуживание в акробатику.

   Здесь компактность задвижки с невыдвижным шпинделем часто решает всё. При этом на питьевой или условно чистой воде ресурс резьбы обычно удовлетворительный.

2. Блочные узлы и готовые шкафные решения. В компактных коллекторных блоках, шкафах учёта, тепловых пунктах заводского изготовления:
   • каждый сантиметр высоты и ширины на счету;
   • арматура расположена плотно, со сложной обвязкой.

   Выдвижной шпиндель в таких условиях может просто не поместиться, а задвижка с невыдвижным без проблем вписывается в конструкцию блока.

3. Вспомогательные и неответственные линии. На ветках, где отказ задвижки:
   • не приведёт к крупной аварии;
   • не является критичным для технологического процесса;
   • может быть ликвидирован плановым ремонтом,

   Можно вполне осознанно выбрать задвижку с невыдвижным шпинделем и получить выигрыш по габаритам и бюджету.

Типичные ошибки выбора на стадии проекта

1. Ориентируются только на габариты, забывая про эксплуатацию. В проект на ограниченном пространстве закладывают только задвижки с невыдвижным шпинделем, а потом эксплуатация годами страдает от закисшей резьбы и отсутствия наглядной индикации. Часто можно было переставить оборудование на 20–30 см и заложить выдвижной шпиндель хотя бы на ответственных узлах.
2. Путают удобство монтажа и удобство эксплуатации. Задвижка с невыдвижным шпинделем на монтаже действительно проще и легче. Но потом десятки лет с ней будут работать эксплуатационщики, а не монтажники. Если не учитывать их интересы, экономия на начальном этапе переедает сама себя в виде ремонтов и аварий.
3. Ставят один тип на весь объект по инерции. Иногда по корпоративному стандарту или "чтобы не заморачиваться" выбирают один тип исполнения для всех линий. В результате:
   • где-то задвижки слишком громоздкие и неудобные;
   • где-то, наоборот, они слишком "слепые" и плохо ремонтируемые.

   В реальности почти всегда есть смысл комбинировать: выдвижной шпиндель на ключевых узлах, невыдвижной — там, где это оправдано условиями.

Краткий чек-лист выбора: выдвижной или невыдвижной шпиндель

Чтобы не зависнуть в бесконечном обсуждении "что лучше", можно пройтись по простому списку вопросов:

• Есть ли достаточный запас по высоте для выдвижного шпинделя при полностью открытой задвижке?
• Насколько важна наглядная визуальная индикация положения именно по месту?
• Какова рабочая среда: чистая вода, грязная, агрессивная, шлам?
• Насколько критичен отказ задвижки (неоткрытие/недозакрытие) для безопасности и процесса?
• Есть ли доступ для регулярного обслуживания и контроля шпинделя и резьбы?
• Планируются ли дистанционные приводы и датчики положения или ставка делается на визуальный контроль?
• Есть ли в корпоративной практике негативный опыт по тому или иному типу на похожих средах и объектах?

Если по ответам видно, что:

• среда тяжёлая,
• узел ответственный,
• место по высоте есть,

— выдвижной шпиндель почти всегда будет более надёжным и удобным решением. Если же:

• пространство сильно ограничено,
• среда относительно мягкая,
• узел не критичен,

— задвижка с невыдвижным шпинделем будет рациональным и понятным выбором.

Заключение

Спор "что лучше — задвижка с выдвижным шпинделем или с невыдвижным" не имеет универсального ответа. Это два разных инструмента для разных условий. Выдвижной шпиндель даёт отличный визуальный контроль, выносит резьбу из рабочей среды и повышает ремонтопригодность, но требует места и защиты снаружи. Невыдвижной экономит пространство, проще по габаритам и иногда по цене, но платой за это становится "невидимость" положения и более тяжёлые условия работы резьбы.

Оптимальная стратегия на реальном объекте — не выбирать один тип "на всю жизнь", а осознанно комбинировать оба варианта. Там, где критична надёжность и наглядность — выдвижной шпиндель. Там, где главным ограничением является пространство и компоновка — невыдвижной. Тогда и эксплуатация, и проектная служба будут смотреть на одни и те же задвижки без лишних вопросов: почему именно здесь стоит именно такое исполнение.
