Задвижка ножевого типа: где ножевые задвижки эффективнее клиновых

Ножевая задвижка — один из тех видов арматуры, вокруг которых всегда много крайностей. Одни считают её почти универсальным решением для любой «сложной» среды, другие, наоборот, относятся к ней как к узкоспециализированной конструкции, которая нужна только на шламах и пульпе. На практике правда, как обычно, находится посередине. Ножевая задвижка действительно способна решать задачи, где клиновая схема начинает работать нестабильно, быстро загрязняется или просто не может нормально перекрыть поток. Но это не делает её автоматически лучшим выбором для любой линии.

Ошибка здесь обычно возникает из-за слишком общего подхода к подбору. Видят слово «задвижка» — и начинают сравнивать только диаметр, давление и цену. А дальше выясняется, что у ножевой и клиновой задвижки разная логика работы, разная чувствительность к среде и разные сильные стороны. Поэтому вопрос нужно ставить не так: «какая задвижка лучше», а так: в каких условиях ножевая задвижка действительно эффективнее клиновой, а где клиновая остаётся более правильным решением.

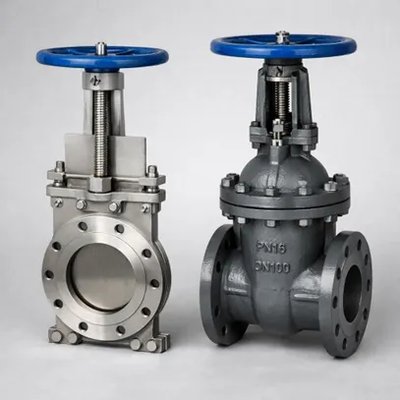

Чем ножевая задвижка отличается от клиновой

Ножевая задвижка перекрывает поток плоским затвором, который движется поперёк прохода и буквально проходит через среду. Именно это и даёт ей главное преимущество на тяжёлых продуктах: она не пытается «аккуратно сесть» в идеально чистую уплотнительную пару, а работает более жёстко и прямолинейно. Если в потоке есть волокна, шлам, суспензия, осадок, густая масса или твёрдые включения, такая схема обычно переносит их спокойнее.

За счёт этого ножевая задвижка хорошо чувствует себя там, где обычная арматура начинает страдать от налипания, зависания продукта в проходе или проблем с закрытием. Особенно это заметно на линиях с густыми и загрязнёнными средами, где в потоке есть не только жидкость, но и механические частицы.

Как работает клиновая задвижка

Клиновая задвижка устроена иначе. В ней запорный орган в виде клина перекрывает проход за счёт плотной посадки на уплотнительные поверхности. Такая схема хорошо работает там, где среда чистая или хотя бы относительно чистая, а от арматуры требуется надёжная отсечка и предсказуемое поведение на нормальном технологическом режиме.

Клиновая задвижка не любит, когда в зоне посадки постоянно оказываются твёрдые частицы, волокна, осадок или густой налипающий продукт. В таких условиях клину сложнее плотно садиться, а сам узел быстрее загрязняется и теряет лёгкость хода.

Почему их нельзя считать взаимозаменяемыми

На схеме обе арматуры выполняют одну и ту же базовую функцию — открывают и закрывают поток. Но в реальной эксплуатации они работают по-разному. Ножевая задвижка ориентирована на среды, которые нужно «прорезать» и протолкнуть через проход. Клиновая — на более чистые условия, где важны плотная посадка и классическая схема перекрытия. Именно поэтому попытка заменить одну другой без анализа среды и режима почти всегда заканчивается компромиссом, а иногда и откровенной ошибкой.

Что сравниваем	Ключевое различие
Ножевая задвижка	Лучше переносит густые, загрязнённые, волокнистые и шламовые среды
Клиновая задвижка	Лучше подходит для чистых сред и более жёстких требований к классической отсечке

Где ножевые задвижки действительно работают лучше

Шламовые и суспензионные линии

Именно здесь ножевая задвижка раскрывается лучше всего. Шлам, пульпа, осадки, густые суспензии, отходы с включениями, волокнистые массы — всё это среды, где клиновая схема часто начинает капризничать. Если в потоке много твёрдых частиц или оседающего продукта, ножевой затвор легче проходит через него и меньше зависит от того, насколько «чистым» окажется проход к моменту закрытия.

Такие условия характерны для очистных сооружений, целлюлозно-бумажной промышленности, переработки отходов, горнодобывающих и обогатительных производств, а также для многих вспомогательных линий, где идёт не чистая жидкость, а смесь жидкости с твёрдой фазой.

Волокнистые и налипающие среды

Если среда тянется, налипает, даёт волокно или густой осадок, клиновой затвор часто начинает работать заметно хуже. Продукт остаётся в зоне посадки, мешает плотному перекрытию, увеличивает усилие при закрытии и ухудшает общую предсказуемость работы. Ножевой затвор в таких условиях обычно чувствует себя спокойнее, потому что его геометрия лучше подходит для прохождения через такую массу.

Это особенно заметно там, где в потоке есть остатки органики, волокно, пастообразные массы или густые смеси, которые не просто текут, а ведут себя как тяжёлый неоднородный продукт.

Среды с механическими включениями

Песок, шлам, кристаллы, осадок, мелкие твёрдые частицы — всё это не делает среду «абразивной катастрофой» автоматически, но заметно усложняет жизнь классическим схемам отсечки. Там, где клиновой затвор требует более чистого контакта, ножевой вариант легче переносит наличие посторонних включений.

Именно поэтому ножевые задвижки часто ставят туда, где нужна не лабораторная чистота прохода, а способность стабильно закрываться в реальных, а не идеальных условиях.

Тип среды	Почему ножевая задвижка выигрывает
Шлам, пульпа, осадки, суспензии	Затвор легче проходит через загрязнённый и густой поток
Волокнистые и налипающие продукты	Ниже риск зависания и проблем с посадкой
Среды с твёрдыми включениями	Меньше чувствительность к загрязнению в зоне перекрытия

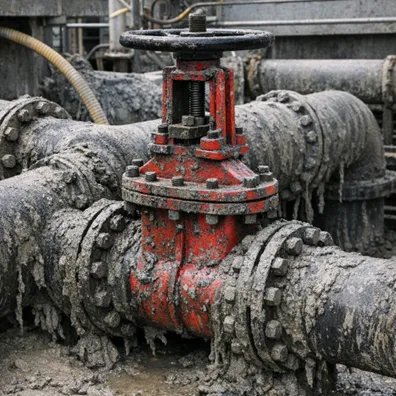

Где клиновая задвижка обычно предпочтительнее

Если по линии идёт чистая вода, нейтральная технологическая жидкость или среда без большого количества включений, клиновая задвижка часто оказывается более понятным и рациональным решением. В таких условиях её конструкция работает именно так, как задумано: клин уверенно садится, уплотнительные поверхности не перегружены осадком, а сама арматура ведёт себя предсказуемо.

Более тяжёлые режимы по давлению

Ножевая задвижка далеко не всегда должна восприниматься как арматура для высоких давлений и самых жёстких режимов. Во многих случаях клиновая схема остаётся более привычным и более уверенным решением именно для тяжёлых режимов по давлению, особенно если среда при этом чистая или относительно чистая.

Это не значит, что ножевые задвижки «слабые». Это значит, что их нужно выбирать под те условия, где они конструктивно сильнее, а не пытаться автоматически расширить область применения только потому, что среда кажется сложной.

Когда особенно важна классическая отсечка

Если основная задача — надёжное перекрытие чистой среды в стандартном режиме, без борьбы с осадком и загрязнениями, клиновая задвижка часто выглядит спокойнее. Она для этого и создавалась: плотная посадка, понятная работа на чистом потоке, привычная эксплуатационная логика.

Условие	Что чаще выбрать
Чистая жидкость и обычный технологический режим	Клиновая задвижка обычно рациональнее
Загрязнённая, густая или волокнистая среда	Ножевая задвижка обычно эффективнее
Более жёсткий режим по давлению на чистой среде	Часто предпочтение остаётся за клиновой схемой

Почему ножевая задвижка лучше чувствует себя на тяжёлых средах

Главное преимущество ножевой задвижки — не в названии, а в геометрии. Плоский затвор действительно лучше проходит через густую, загрязнённую и неоднородную среду. Там, где клиновая схема требует более чистого пространства для посадки, ножевой затвор ведёт себя проще и прямее.

Меньше зависимость от идеально чистой зоны перекрытия

На реальном объекте поток редко бывает «красивым». Осадок накапливается, твёрдые включения попадают в проход, продукт может налипать и задерживаться в узле. Ножевая задвижка не становится от этого неуязвимой, но обычно переносит такие условия лучше, чем клиновая. Для тяжёлых сред это часто становится решающим аргументом.

Простая логика работы на сложном продукте

Ножевая задвижка особенно ценна там, где задача не в том, чтобы показать идеальную схему перекрытия на бумаге, а в том, чтобы узел работал на реальном сложном продукте без постоянных зависаний и проблем с ходом. Именно поэтому она так хорошо чувствует себя в шламовых, волокнистых и густых средах.

Где ножевые задвижки переоценивают

Это довольно распространённый перекос. Видят, что среда неидеальная, и сразу хотят поставить ножевую задвижку, считая её более «сильной». Но в реальности не всякая загрязнённая среда требует именно ножевой схемы. Если продукт относительно чистый, режим по давлению серьёзный, а требования к классической отсечке высоки, клиновая задвижка может оказаться более уместной.

Когда игнорируют рабочее давление и реальный режим

Нельзя выбирать ножевую задвижку только по признаку «среда грязная». Нужно смотреть на весь режим: давление, температуру, частоту срабатываний, требования к герметичности, особенности монтажа. Иначе можно получить ситуацию, в которой сама идея выбора была верной, а конкретное решение — нет.

Когда не оценивают монтаж и обслуживание

Ножевая задвижка хорошо работает в своей зоне задач, но это не отменяет требований к правильной установке, доступу для обслуживания и адекватному приводу. Если узел поставлен неудобно, среда склонна к сильному накоплению в корпусе, а обслуживание изначально не продумано, даже правильный тип арматуры начнёт создавать проблемы.

Ошибка ожиданий	Что получается на практике
«Ножевая задвижка лучше везде»	На чистой среде и при тяжёлом давлении это часто не так
Выбор только из-за «грязной среды»	Можно получить решение без реального выигрыша
Игнорирование монтажа и обслуживания	Правильная по типу арматура работает неудобно и нестабильно

Как выбрать между ножевой и клиновой задвижкой

Нужно честно ответить на вопрос, что именно идёт по линии. Это чистая жидкость? Или густая масса? Есть ли шлам, осадок, волокно, твёрдые включения, налипание? Очень часто именно ответ на этот вопрос уже даёт половину решения.

Затем посмотреть на давление и требования к отсечке

Если среда грязная, но при этом режим по давлению серьёзный и требования к классической герметичности высоки, выбор уже становится не таким очевидным. Здесь важно не переупростить задачу. Ножевая задвижка хороша не «по определению», а в своей рабочей зоне.

Не забыть про обслуживание

Есть ли доступ к арматуре, можно ли её обслуживать, как она будет работать в реальном графике, нужен ли привод, насколько часто она будет открываться и закрываться — всё это тоже влияет на выбор. Арматура не существует отдельно от узла и эксплуатации.

Что нужно оценить	На что это влияет
Характер среды	Определяет, нужен ли ножевой принцип перекрытия
Давление и температура	Ограничивают круг допустимых конструкций
Требования к отсечке	Подсказывают, достаточно ли ножевой схемы или нужна клиновая
Обслуживание и монтаж	Влияют на удобство и реальный ресурс узла

Типовые ошибки при выборе ножевых задвижек

Одна из самых частых ошибок — ставить ножевую задвижку «про запас», без реального понимания среды. Вторая — ориентироваться только на слово «грязная», не разбираясь, что именно в этой грязной среде происходит: это лёгкий осадок или плотный шлам, отдельные частицы или волокнистая масса, редкое загрязнение или постоянная тяжёлая суспензия. Третья — недооценивать требования к герметичности и считать, что если затвор проходит через густой продукт, то этого уже достаточно для любой задачи. И, наконец, четвёртая — забывать про монтаж: не всякая задвижка хорошо переносит неправильную ориентацию, ограниченный доступ и неудобный привод.

Ошибка	К чему это приводит
Выбор без оценки давления и требований к отсечке	Задвижка не закрывает задачу так, как ожидали
Ориентация только на «грязную среду»	Решение получается либо избыточным, либо неудобным
Игнорирование монтажа и обслуживания	Возникают сложности в работе и лишние ремонты

Практические кейсы с объектов

Кейс 1. Шламовая линия, где клиновая задвижка постоянно зависала

Это как раз классическая ситуация, в которой ножевая задвижка выигрывает. Среда густая, с осадком, проход забивается, клиновой затвор работает тяжело и нестабильно. После перехода на ножевую схему узел начинает работать заметно спокойнее, просто потому что конструкция соответствует продукту.

Кейс 2. Ножевую задвижку поставили на чистую воду «с запасом»

На бумаге решение выглядело как усиление. На практике — лишние затраты без реального выигрыша. Среда чистая, тяжёлой «грязи» нет, преимущества ножевой схемы не раскрываются. В такой ситуации клиновая задвижка часто была бы более логичным выбором.

Кейс 3. Проблема оказалась не в типе задвижки, а в режиме

Иногда спорят между ножевой и клиновой схемой, хотя настоящая проблема находится вообще в другом месте — в неправильном режиме, неудобном монтаже, избыточной частоте срабатываний или плохом обслуживании. Это хороший пример того, почему нельзя выбирать арматуру в отрыве от всей системы.

Заключение

Ножевая задвижка действительно эффективнее клиновой там, где среда густая, загрязнённая, волокнистая, шламовая или содержит твёрдые включения. В таких условиях она работает не «чуть удобнее», а зачастую принципиально лучше, потому что сама её конструкция рассчитана на прохождение через сложный продукт. Но это не делает её универсальной заменой клиновой схемы.

Если среда чистая, режим по давлению серьёзный, а от оборудования требуется классическая отсечка на более спокойных условиях, клиновая задвижка нередко остаётся более правильным выбором. Поэтому подбор задвижки для магистрали начинается не с названия, а с честной оценки среды, режима и эксплуатации. Чем точнее это сделано, тем проще выбрать между ножевой и клиновой схемой без лишних переделок и разочарований.
