Выбор стальной задвижки для магистрали по давлению и температуре

Для магистральных трубопроводов выбор запорной арматуры — вопрос не только гидравлики, но и безопасности. Стальная задвижка на магистрали отвечает за надёжную отсечку потока, возможность ремонтных работ и аварийное перекрытие. Ошибка в подборе по давлению, температуре, материалам или классу герметичности может привести к утечкам, ускоренному износу и дорогостоящим простоям.

Разберёмся, по каким критериям выбора подбирается задвижка для магистрального трубопровода, что означают условное давление (Ру), рабочее давление (Рраб), температурный диапазон, как учитывать тип среды (вода, пар, нефть, газ) и роль таких параметров, как условный проход (Ду), материал корпуса, класс герметичности, ГОСТ и маркировка арматуры.

Роль стальной задвижки в магистральном трубопроводе

На магистральных линиях стальная задвижка выполняет ключевую функцию: обеспечивает полное перекрытие потока среды по требованию — будь то плановый ремонт или аварийная ситуация. В отличие от регулирующих клапанов, задвижка работает в режимах “открыто/закрыто” и рассчитана на длительную работу в стационарном положении.

Для магистралей важны:

большие условные проходы (Ду) — от десятков до сотен миллиметров;
высокое рабочее давление (Рраб);
широкий температурный диапазон (особенно при паре или горячей нефти);
высокая надёжность и соответствие нормам (ГОСТ, отраслевые регламенты).

Чаще всего применяют клиновые задвижки стальной конструкции, часто полнопроходные, чтобы минимизировать сопротивление потоку и обеспечить стабильные эксплуатационные характеристики магистрального трубопровода.

Давление: условное Ру и реальное рабочее Рраб

Условное давление (Ру) — это базовый параметр, по которому классифицируется запорная арматура. Для стальных задвижек он показывает, на какое номинальное давление рассчитано изделие при определённой температуре и материале корпуса. Ру используется для унификации: по нему подбирают арматуру к трубопроводу и согласуют элементы системы.

Частые значения для магистралей: Ру 16, 25, 40 и выше.

Рабочее давление (Рраб) и его связь с температурой

Рабочее давление (Рраб) — это фактическое давление среды в трубопроводе в заданном режиме эксплуатации. При повышении температуры допустимое давление для той же самой арматуры обычно снижается. Поэтому просто совпадения Рраб ≤ Ру недостаточно, важно смотреть таблицы допустимых нагрузок для заданного температурного диапазона.

Примерная логика:

Параметр	Значение (примерно)
Условное давление (Ру)	40 бар
Рабочая температура, °C	20
Допустимое Рраб	40 бар
Рабочая температура, °C	200
Допустимое Рраб	уже меньше (например, 30–32 бар)

Вывод: при подборе стальной задвижки важно подтверждать, что выбранная арматура по ГОСТ и данным производителя выдерживает сочетание «Рраб + температура», а не только номинальное Ру.

Температурный диапазон и среда: вода, пар, нефть, газ

Температура влияет и на сам материал корпуса, и на уплотнительные элементы. При росте температуры:

уменьшается прочность стали;
меняются линейные размеры деталей (тепловое расширение);
ускоряется износ и старение уплотнений и прокладок.

Для магистрального трубопровода, по которому транспортируются пар или горячие нефтепродукты, нужно внимательно подбирать температурный диапазон, указанный в паспорте задвижки, и не допускать эксплуатации за его пределами.

Среда: вода, пар, нефть, газ

Тип среды (вода, пар, нефть, газ) определяет и выбор конструкции, и применимость конкретной марки стали:

Вода — относительно нейтральная среда, но при высокой температуре и давлении возрастает риск кавитации и коррозии.
Пар — сочетание высокой температуры и давления, предъявляет повышенные требования к термостойкости материалов.
Нефть и нефтепродукты — важна химическая стойкость, герметичность, иногда учитывается наличие механических примесей.
Газ — высокие требования к плотности и классу герметичности, особенно в газотранспортных системах.

Влияние среды на критерии выбора

Среда	Особенности	На что обратить внимание
Вода	Возможна коррозия, кавитация	Материал корпуса, защита от коррозии
Пар	Высокая t°, давление	Температурный диапазон, уплотнения
Нефть	Различные фракции, примеси	Герметичность, стойкость материалов
Газ	Высокие требования к плотности	Класс герметичности, качество уплотнений

Условный проход (Ду) и тип задвижки

Условный проход (Ду) — номинальный внутренний диаметр трубопровода и арматуры. Для магистралей Ду может быть очень крупным, и важно, чтобы стальная задвижка соответствовала этому диаметру и не создавала лишнего местного сопротивления.

Полнопроходная клиновая задвижка означает, что проходное сечение арматуры близко к сечению трубы, что позволяет минимизировать потери давления и турбулентность потока. Это особенно важно для нефте- и газопроводов, где гидравлические потери сильно влияют на работу всей системы.

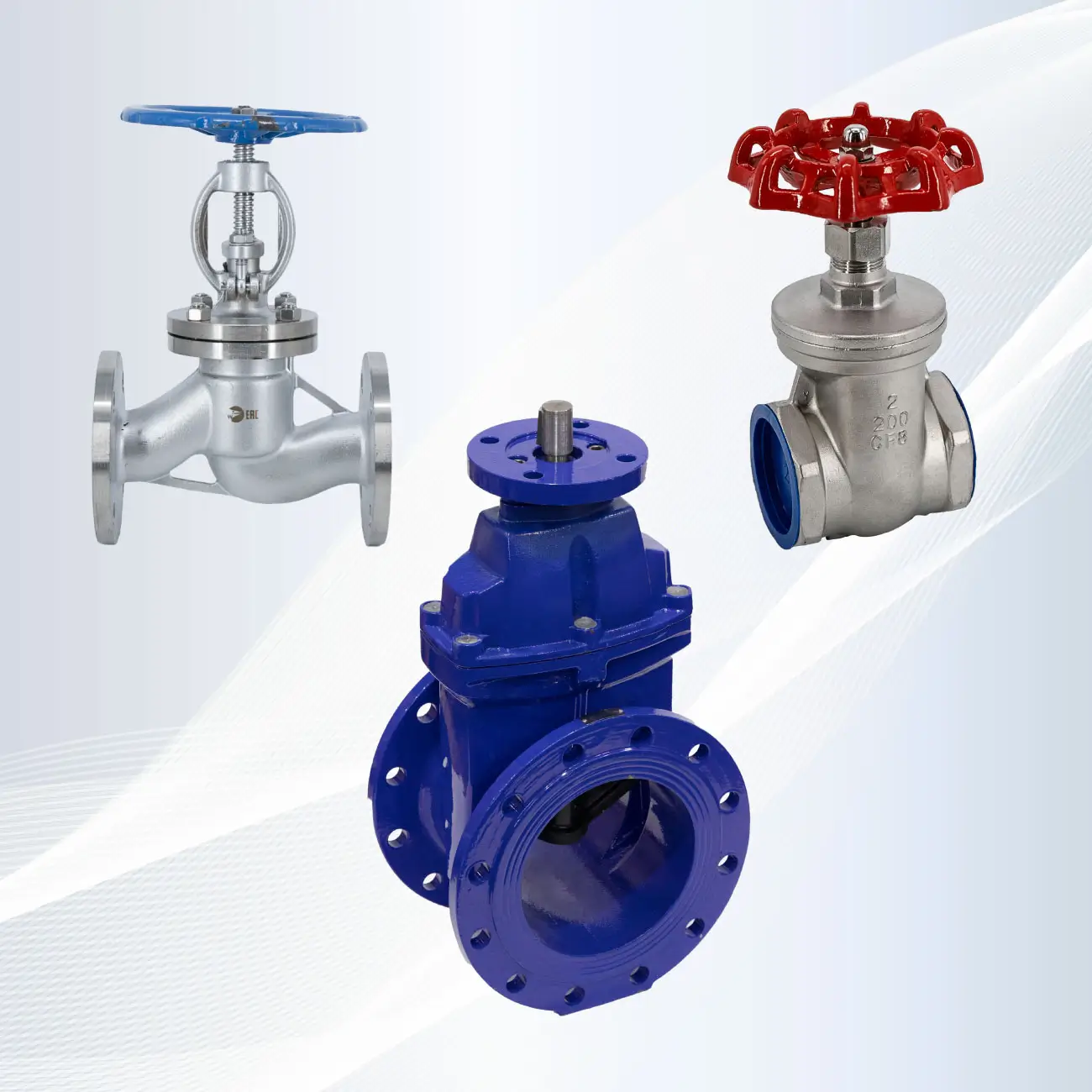

Клиновая стальная задвижка

На магистралях чаще всего применяется клиновая задвижка — конструкция, в которой затвор выполнен в виде клина, перемещающегося перпендикулярно потоку. Такая схема обеспечивает надёжную отсечку и позволяет работать при высоком условном давлении (Ру).

Важные моменты:

выбор конструкции клина (жёсткий или упругий);
обеспечение исправной работы при перепадах температур и давлений;
достаточная жёсткость корпуса и шпинделя при большом Ду.

Материал корпуса и эксплуатационные характеристики

Материал корпуса определяет способность задвижки выдерживать давление, температуру и воздействие среды. Для магистральных трубопроводов чаще всего используют:

углеродистые стали — для умеренных температур и неагрессивных сред;
низколегированные стали — для низких температур или более высоких давлений;
коррозионностойкие и нержавеющие стали — для агрессивных сред и особых требований к коррозионной стойкости.

Важно, чтобы фактическая марка стали соответствовала требованиям ГОСТ или другого применяемого стандарта, а также условиям эксплуатации.

Эксплуатационные характеристики и надёжность

Ключевые эксплуатационные характеристики стальной задвижки:

способность выдерживать длительное воздействие Рраб и температуры без деформаций и утечек;
стойкость уплотнительных поверхностей к износу, эрозии, кавитации;
ремонтопригодность (замена уплотнений, ревизия) без вырезки из магистрального трубопровода.

Сюда же относится общая надёжность — способность задвижки сохранять работоспособность в заданных режимах на протяжении всего назначенного срока службы.

Примерная увязка условий и материала

Условия эксплуатации	Рекомендуемый материал корпуса
Вода, умеренная t°, Ру до 25	Углеродистая сталь по ГОСТ
Нефть, высокое давление	Углеродистая или низколегированная сталь
Газ, высокое давление и низкие t°	Низколегированная сталь
Агрессивные среды, высокая t°	Нержавеющая или коррозионностойкая сталь

Класс герметичности и соответствие ГОСТ

Для магистральных трубопроводов критичен класс герметичности задвижки в закрытом положении. Чем выше класс, тем меньше допустимая утечка через затвор. Для газовых и нефтяных магистралей нередко требуется высокая герметичность, близкая к “нулевой” утечке.

Класс герметичности задаётся стандартами (например, ГОСТ или международными нормами) и должен быть указан в документации на арматуру. Для запорной арматуры на магистралях обычно выбирают повышенный класс, чтобы минимизировать потери продукта и риски.

ГОСТ и маркировка арматуры

ГОСТ и другие стандарты регламентируют:

требования к материалам;
допустимые давления и температуры;
допускаемые отклонения и испытания;
требования к маркировке арматуры.

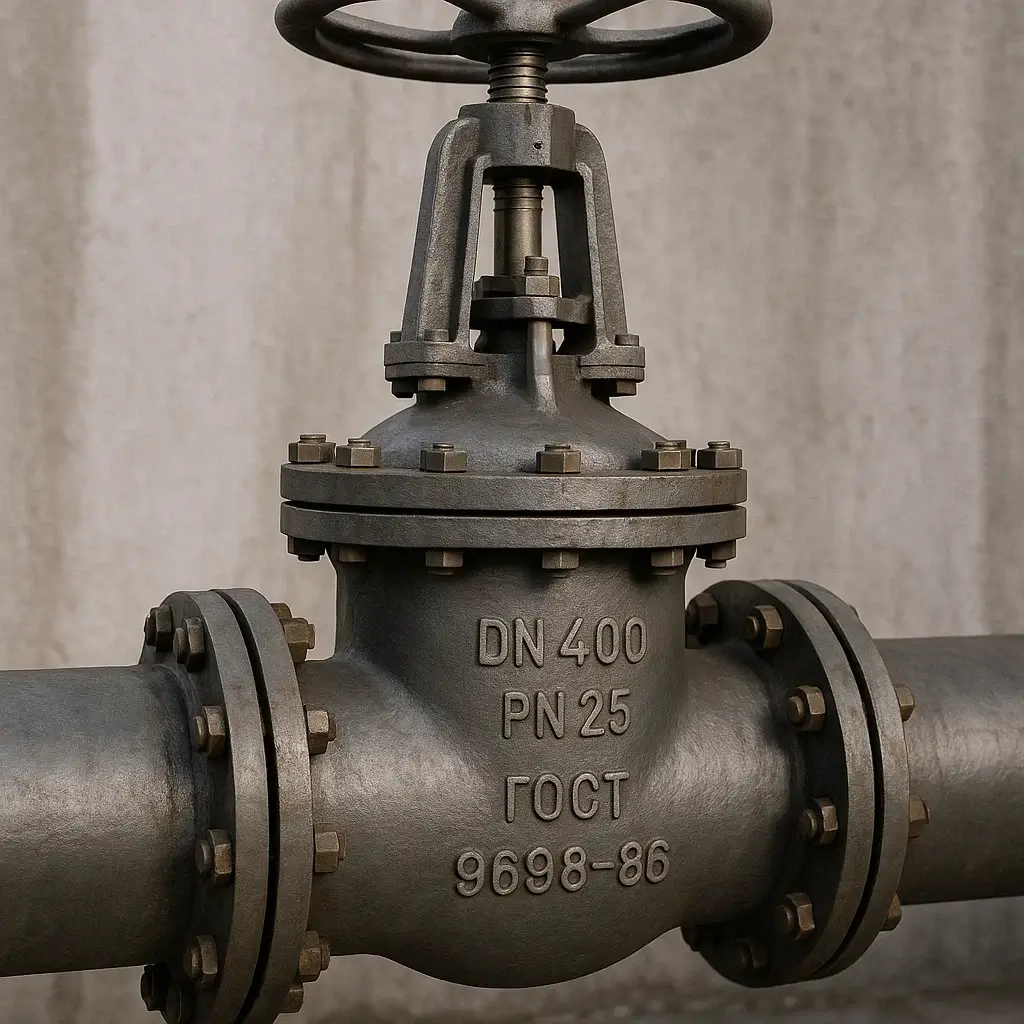

Маркировка на корпусе стальной задвижки обычно включает:

Ду (условный проход);
Ру (условное давление);
материал корпуса (марка стали);
обозначение стандарта (например, ГОСТ …);
условное обозначение (тип, исполнение).

Проверка маркировки и соответствия требованиям проекта — обязательный этап при приёмке арматуры на объект.

Примеры элементов маркировки (условно)

Обозначение на корпусе	Что означает
Ду 300	Условный проход 300 мм
Ру 40	Условное давление 40 бар
Ст 20 или аналог	Марка стали корпуса
ГОСТ XXXX	Стандарт, по которому изготовлена

Критерии выбора стальной задвижки: краткий чек-лист

Чтобы подбор стальной задвижки для магистрального трубопровода был системным, удобно использовать простой алгоритм.

Определить условия работы:
- фактическое рабочее давление (Рраб) и возможные пики;
- температурный диапазон (минимальная и максимальная t°);
- тип среды (вода, пар, нефть, газ, их свойства).
Выбрать условное давление (Ру) и Ду:
- Ду — в соответствии с магистральным трубопроводом;
- Ру — с запасом относительно Рраб, с учётом температуры по таблицам стандарта.
Определить тип и конструкцию:
- клиновая задвижка, как базовый вариант для магистрали;
- предпочтительно полнопроходная, чтобы не создавать лишних потерь.
Выбрать материалы:
- материал корпуса — по ГОСТ и условиям (температура, коррозионность среды);
- тип уплотнительных поверхностей и покрытия седел.
Проверить класс герметичности и соответствие нормам:
- класс герметичности — согласно требованиям проекта и типа среды;
- соответствие нормам (ГОСТ, отраслевые регламенты, технические условия).

Сводка критериев выбора

Критерий	Вопрос
Давление	Рраб и необходимые значения Ру
Температура	Рабочий диапазон и влияние на прочность
Среда	Вода, пар, нефть, газ и их особенности
Ду	Совпадает ли с трубопроводом, нужен ли полный проход
Материал корпуса	Подходит ли к среде и температуре
Класс герметичности	Достаточен ли для данного объекта
ГОСТ и маркировка	Соответствуют ли проектным требованиям

Заключение: надёжность через правильный выбор

Стальная задвижка для магистрального трубопровода — это элемент, от которого зависит безопасность, потери продукта и стабильность работы всей линии. Правильный выбор по критериям давления и температуры, учет условного давления (Ру) и рабочего давления (Рраб), анализ температурного диапазона, корректный подбор материала корпуса, условного прохода (Ду), класса герметичности и соответствие требованиям ГОСТ — всё это части одной задачи.

Когда все параметры учтены, а маркировка арматуры подтверждает, что изделие подходит под проект, магистраль получает действительно надежную запорную арматуру, которая выдержит свои режимы и обеспечит требуемое соответствие нормам в течение всего срока службы.
