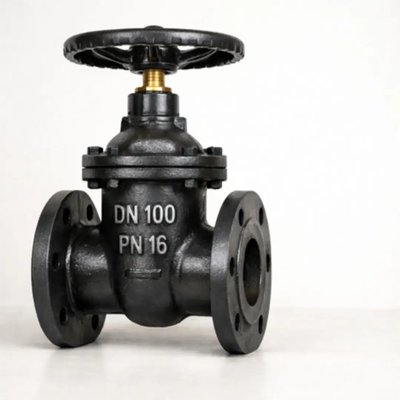

Чугунные задвижки в системах водоснабжения: ограничения применения, ресурс и монтаж

Чугунные задвижки остаются одним из самых распространённых видов запорной арматуры в сетях водоснабжения — от городского водоснабжения до отдельных участков в промышленных системах. Их выбирают за предсказуемую конструкцию, доступность, большой диапазон диаметров и понятную эксплуатацию. Но чугун — материал со своими особенностями: он чувствителен к ударным нагрузкам и монтажным перекосам, а устойчивость к коррозии и срок службы сильно зависят от условий работы и качества обслуживания.

Эта статья — практичный разбор: какие есть ограничения применения, что реально влияет на ресурс, как монтаж связан с надёжностью и аварийностью, и какие моменты стоит проверять инженеру при выборе и приёмке. Нормативные требования обычно задаются в проекте и увязываются с действующими СНиП и СП (в части водоснабжения, испытаний, монтажных работ и эксплуатации), поэтому важна не “задвижка вообще”, а соответствие конкретному месту установки.

Где чугунные задвижки оправданы в водоснабжении

В водопроводных сетях задвижка выполняет простую задачу — надёжно перекрыть поток. Для этого чугун подходит хорошо, если условия умеренные и узел не испытывает постоянных ударных нагрузок. Типовые места применения:

отключение участков магистрали и распределительных сетей;
колодцы и камеры на наружных сетях;
вводы на площадки и в здания (в зависимости от проекта);
узлы, где требуется редкое переключение “открыто/закрыто”, а не частая работа.

Важно помнить: задвижка — именно запорное устройство. Если ею пытаться “регулировать” расход, ресурс падает быстрее: изнашиваются уплотняющие поверхности, появляется повышенная чувствительность к загрязнениям и возрастает вероятность потери герметичности.

Ограничения применения: давление, температура и режимы работы

На шильдике указывается номинальное давление (давление, PN/Ру), но в водоснабжении “портит статистику” не столько паспортная цифра, сколько переходные процессы: быстрое закрытие арматуры, останов/пуск насосов, скачки давления. Для чугуна критичны гидроудары и вибрации, потому что материал хуже переносит ударные нагрузки, особенно при неблагоприятной установке.

Практический вывод: при оценке применимости чугунной задвижки надо смотреть не только на статическое давление, но и на вероятность ударных режимов. Если участок известен нестабильной гидравликой, проект часто предусматривает меры защиты (настройка автоматики, плавное закрытие, демпфирование), а иногда — выбор другого материала арматуры.

Температура

Для систем холодного водоснабжения температурные ограничения обычно не являются проблемой. Но при росте температуры (например, технологическая вода, отдельные промышленные циклы) появляется влияние термоциклов и деформаций, меняются условия для уплотнений и покрытий, а также растут требования к герметичности соединений. Чугунную арматуру нельзя автоматически считать универсальной для “горячих” контуров — здесь следует ориентироваться на паспорт изделия и проектные решения.

Среда и качество воды

Внешне вода может быть “обычной”, но факторы, влияющие на арматуру, разнообразны: кислород, минерализация, наличие взвесей, сезонные изменения, условия колодца (влажность, затопления). При неблагоприятной среде и слабой защите ускоряется коррозия, а значит, снижается срок службы.

Ресурс и срок службы: что его формирует на практике

Говоря “ресурс”, полезно разделять несколько вещей:

ресурс корпуса (механическая целостность и стойкость к внешним нагрузкам);
ресурс уплотнения и седел (способность держать герметичность);
ресурс по эксплуатации (циклы открытий/закрытий, условия обслуживания).

Что снижает ресурс быстрее всего

Частые переключения. Задвижка не рассчитана на роль регулирующего органа. Частая работа увеличивает износ уплотняющих поверхностей и подвижных элементов.
Загрязнения и абразив. Песок, окалина и взвесь повреждают седла, ухудшают герметичность, увеличивают усилие на штоке.
Долгое “бездействие”. Если задвижку годами не трогать, она может “прикипать”: вырастает риск заедания и повреждения при попытке резкого проворота.
Неправильный монтаж. Перекосы, отсутствие опор, неравномерная затяжка фланцев создают напряжения в корпусе и приводят к микроподтёкам и повреждениям.

Надёжность чугунной задвижки в большой степени определяется дисциплиной эксплуатации: регулярные проверки, корректная работа с приводом (ручным или редуктором), своевременная ревизия уплотнений и контроль герметичности.

Коррозия: почему она “вылезает” в колодцах и камерах

В водоснабжении чугун чаще всего защищают покрытиями. Но покрытие не отменяет реальность наружных сетей: влажные колодцы, конденсат, затопления, агрессивный грунт, контакт с разнородными металлами. В таких условиях коррозия развивается быстрее, чем “в сухом помещении”.

Что стоит учитывать:

состояние покрытия при поставке и после монтажа (удары при транспортировке часто повреждают защитный слой);
условия колодца (вентиляция, дренаж, риск подтопления);
необходимость наружной защиты и правильной изоляции соединений;
доступность для осмотра и ремонта.

Коррозия редко появляется “внезапно”: чаще она развивается годами и становится проблемой, когда её долго не замечали. Поэтому регулярное обслуживание и осмотр колодцев — часть стратегии снижения аварийности.

Монтаж: где чаще всего теряется надёжность

Монтаж для чугунной арматуры критичен, потому что чугун не любит изгибающие нагрузки и ударные воздействия. Основные правила выглядят простыми, но именно их чаще всего нарушают на практике:

Соосность и отсутствие перекоса. При сборке фланцевого соединения арматура не должна “подтягиваться” болтами к трубе. Сначала геометрия — потом затяжка.
Равномерная затяжка. Болты затягивают по схеме “крест-накрест” с постепенным увеличением усилия — чтобы избежать перекоса прокладки и напряжений в корпусе.
Опоры и разгрузка трубопровода. Задвижка не должна становиться “несущим элементом” участка. Если труба гуляет, нагрузка идёт в корпус.
Защита от ударов. При транспортировке и монтаже нельзя допускать падений, ударов по корпусу и штоку.
Проверка после монтажа. Опрессовка, контроль герметичности, проверка плавности хода.

Нормы монтажа и испытаний обычно прописываются проектом и привязываются к действующим СП и СНиП (в части выполнения работ и контроля качества). Важно, чтобы монтажники работали по утверждённой технологии, а не “как привыкли”.

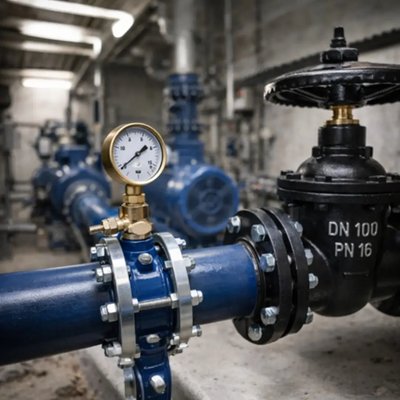

Обслуживание и ремонт: как продлить срок службы

Чугунные задвижки неплохо поддаются обслуживанию, если узел доступен. Профилактика в водоснабжении обычно включает:

периодический проворот (в рамках регламента), чтобы избежать “прикипания”;
контроль герметичности и состояния штока/уплотнений;
проверку колодцев: сухость, отсутствие подтопления, состояние покрытия;
плановые ревизии на узлах с высокой ответственностью (магистрали, участки отключения критичных потребителей).

При ремонте важно учитывать: попытка “дожать” задвижку при проблемах с седлом или загрязнениями часто ухудшает ситуацию. Грамотнее оценить причину — взвеси, повреждения, деформация, износ — и принять решение о ремонте или замене.

Где риск аварийности выше и что делать проектно

Аварийность растёт, когда одновременно присутствуют несколько факторов: гидроудары, плохие условия колодца, отсутствие обслуживания, монтажные перекосы, агрессивная среда. В таких зонах обычно применяют комплексный подход:

стабилизация режима работы насосов и арматуры (плавное закрытие, корректные алгоритмы);
правильная компоновка узла с опорами и компенсаторами;
выбор исполнений, рассчитанных на реальные условия (по проекту);
организация обслуживания: доступность, графики, контроль.

Чугунная задвижка может быть надёжной частью водопровода, если она стоит “в своём месте” и эксплуатируется по регламенту. Но если её ставят в участок с постоянными ударными режимами и без доступа для контроля, риск проблем становится системным.

Условия эксплуатации	Что будет критично	Комментарий
Городское водоснабжение, умеренные режимы	монтаж, защита от коррозии	чаще всего рабочий сценарий
Промышленные системы с перепадами режима	гидроудары, температура, обслуживание	проверять проектные ограничения
Колодцы с риском подтопления	коррозия, доступ	важна защита и регулярный осмотр
Частые переключения	ресурс седел/уплотнений	задвижка не для регулирования

Итоги

Чугунные задвижки в водоснабжении остаются востребованной запорной арматурой, особенно в наружных сетях и на больших диаметрах. Их надежность и срок службы зависят не только от паспорта изделия, но и от реальных условий: режимов давления, вероятности ударных процессов, температуры, коррозионной обстановки и качества монтажа. Ограничения применения чаще всего связаны с гидроударами, неправильной установкой, сложными условиями колодцев и отсутствием регулярного обслуживания.

Если задвижка выбрана под свою задачу (запор, не регулирование), смонтирована без перекосов, защищена от коррозии и включена в понятный регламент обслуживания и ремонта, она может работать предсказуемо и долго — и в городских сетях, и в промышленных системах.
