Дисковый затвор и отложения на диске: как чистота среды влияет на ресурс арматуры

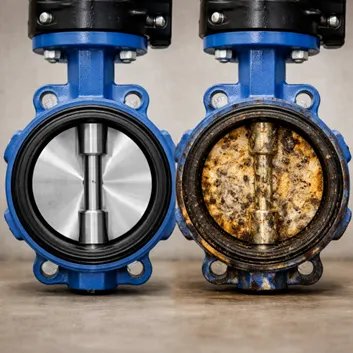

Дисковый затвор часто воспринимают как удобную и довольно неприхотливую арматуру. Он компактный, быстро работает, хорошо встраивается в разные трубопроводные схемы и в целом выглядит как решение «без лишних сложностей». Именно поэтому его нередко ставят очень широко: на воду, на технологические жидкости, на пищевые среды, на вентиляцию, на сточные и технические линии. Но у этой универсальности есть важное ограничение: дисковый затвор очень чувствителен к тому, насколько чистая среда проходит через него в реальной работе, а не только по описанию в проекте.

Проблема начинается не с крупной аварии, а с мелочей, которые легко недооценить. Сначала на диске появляется налёт. Потом диск начинает поворачиваться чуть тяжелее. Затем растёт нагрузка на вал и привод, посадка в седло становится менее стабильной, а уплотнение изнашивается быстрее, чем ожидали. Если этот процесс вовремя не заметить, узел начинает подтекать, затвор хуже закрывается, а ресурс арматуры сокращается уже не на проценты, а в разы. Поэтому вопрос чистоты среды для дискового затвора — это не про «аккуратный внешний вид детали», а про реальную долговечность арматуры.

Почему чистота среды так важна именно для дискового затвора

У дискового затвора рабочий орган расположен прямо в проходе. Это означает, что поток постоянно взаимодействует с диском, омывает его, ударяет по нему, оставляет на нём налёт, а иногда и приносит твёрдые частицы. В этом смысле дисковый затвор отличается от части другой арматуры, где рабочие поверхности в открытом положении меньше вовлечены в прямой контакт со средой. Здесь же всё, что несёт поток, так или иначе влияет на диск и на зону его посадки.

Поэтому даже та среда, которая в общем описании кажется «нормальной», может вести себя для затвора по-разному. Чистая вода и вода с солями, нейтральная жидкость и среда с мелким осадком, сироп без кристаллизации и сироп с налипанием — для дискового затвора это уже разные условия работы. И если в проекте этот момент не учитывают, арматура начинает стареть заметно быстрее.

Отложения влияют не только на внешний вид

Один из самых опасных самообманов — считать, что налёт на диске это прежде всего вопрос чистки и эстетики. На деле отложения меняют механику работы затвора. Во-первых, диск начинает поворачиваться в более «тяжёлой» среде. Во-вторых, нарушается нормальная посадка в седло. В-третьих, слой налипшего продукта или осадка становится дополнительным источником трения и износа. Если к этому добавляются твёрдые частицы, узел начинает работать уже не просто в загрязнённой среде, а в режиме ускоренного изнашивания.

Особенно неприятно то, что этот процесс накапливается постепенно. Нет чёткого момента, когда затвор был «нормальный», а потом вдруг стал «плохой». Есть постепенное ухудшение: чуть больше усилие, чуть хуже посадка, чуть выше износ. Именно из-за такой постепенности проблему часто замечают слишком поздно.

Даже небольшой налёт может изменить работу узла

На чистых и спокойных средах дисковый затвор действительно может работать очень предсказуемо. Но как только в потоке появляется склонность к накипи, налипанию, образованию кристаллов, осадка или шлама, даже небольшой слой отложений начинает влиять на результат. Особенно это заметно на арматуре с автоматическим приводом: затвор ещё закрывается, но уже не так свободно, как должен, а привод начинает работать с лишней нагрузкой.

Что происходит в среде	Как это влияет на затвор
Налёт и осадок на диске	Ухудшается посадка и растёт усилие при повороте
Твёрдые частицы в потоке	Ускоряется износ диска и уплотнения
Налипание продукта	Появляются проблемы с закрытием и повторяемостью работы

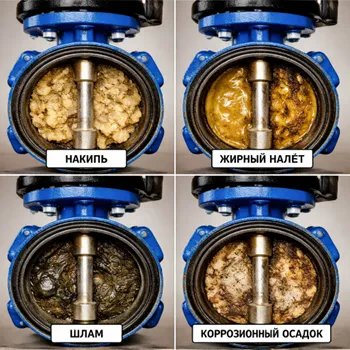

Какие отложения чаще всего появляются на диске

Один из самых понятных и распространённых вариантов — минеральный налёт. Это может быть накипь, солевой осадок, твёрдые минеральные отложения, которые постепенно формируются на поверхности диска. Такой сценарий характерен для воды с повышенной жёсткостью, для части теплообменных и технологических контуров, а также для тех систем, где состав среды меняется от режима к режиму.

Минеральный налёт особенно неприятен тем, что сначала кажется тонким и безобидным. Но по мере роста он начинает менять геометрию рабочей поверхности. Диск уже не «садится» в седло так, как должен, а уплотнение получает дополнительные локальные нагрузки.

Органические и продуктовые отложения

На пищевых и смежных производствах проблема часто выглядит иначе. Здесь на диске не столько образуется твёрдая накипь, сколько накапливается продукт: жиры, масла, белковые остатки, сахарные и сиропные налипания, густые компоненты. Такой налёт может быть мягким, липким, слоистым, но для ресурса затвора он не менее опасен.

Во-первых, он мешает диску нормально закрываться. Во-вторых, становится источником дополнительного трения. В-третьих, если среда склонна к подсыханию или полимеризации, налёт со временем перестаёт быть мягким и начинает работать уже как твёрдая мешающая прослойка.

Шлам и взвешенные частицы

На сточных, технических и загрязнённых средах на диск могут оседать шлам, взвесь, мелкий осадок, волокна и смешанные загрязнения. Здесь проблема не только в самом налёте, но и в том, что частицы попадают в зону посадки. В результате диск при закрытии встречает не «чистое» седло, а среду, которая мешает плотному перекрытию и ускоряет износ уплотнения.

Коррозионные и смешанные отложения

В старых системах и на нестабильных технологических линиях отложения часто имеют смешанный характер. Это могут быть продукты коррозии, окалина, мелкая ржавчина, остатки среды и прочие загрязнения, которые вместе образуют налёт на диске. Такой вариант особенно неприятен, потому что среда может выглядеть «не очень грязной», а арматура при этом будет изнашиваться так, будто работает на тяжёлом потоке.

Тип отложений	Где встречается чаще всего
Минеральные	Вода, теплообменные и водоподготовительные контуры
Органические	Пищевые, масложировые, сиропные и вязкие среды
Шламовые	Сточные, технические, загрязнённые потоки
Коррозионные	Старые трубопроводы, нестабильные системы, агрессивные среды

Как отложения влияют на ресурс дискового затвора

Когда диск покрывается налётом или работает в среде с постоянным осаждением, поворот перестаёт быть лёгким. На ручной арматуре это заметно по усилию на рукоятке или редукторе. На автоматизированной — по тому, что привод начинает работать тяжелее, а иногда и с заметными рывками. Если запас по моменту был выбран без учёта реальной загрязнённости среды, ресурс привода тоже начинает снижаться.

Самое неприятное здесь то, что проблема сначала выглядит «несерьёзной»: ну стал затвор чуть туже, ничего страшного. Но именно с этого и начинается ускоренное старение узла.

Быстрее изнашивается уплотнение

Диск должен садиться в седло по понятной геометрии. Когда на его поверхности есть налёт, осадок или частицы, контакт меняется. Где-то появляется избыточное давление, где-то — неплотная посадка, где-то — дополнительное трение. В результате седло изнашивается быстрее, чем на чистой среде, а герметичность начинает ухудшаться намного раньше ожидаемого срока.

Падает герметичность

Один из типичных эффектов — затвор формально закрыт, но перекрытие уже не такое плотное, как раньше. Между диском и седлом может оставаться слой продукта, твёрдые частицы или просто неровный налёт. Сначала это даёт небольшое подтекание, потом — устойчивую потерю герметичности. И если в этот момент ограничиться только заменой уплотнения, не устранив саму причину отложений, проблема вернётся довольно быстро.

Появляется нестабильность работы

На автоматизированных узлах отложения часто проявляются не только как износ, но и как нестабильность. Затвор начинает закрываться рывками, положение становится менее повторяемым, время срабатывания меняется. Для технологического процесса это уже не просто «износ детали», а фактор нестабильной работы линии.

Последствие	Чем это опасно в эксплуатации
Рост усилия на поворот	Перегрузка привода, ускоренный износ, проблемы с управлением
Износ седла	Потеря герметичности и сокращение срока службы затвора
Нестабильное закрытие	Подтекание, неполная отсечка, сбои в процессе

Какие среды особенно быстро сокращают ресурс затвора

На первый взгляд вода кажется простой средой. Но если она жёсткая, нестабильная по составу или содержит соли, на диске довольно быстро начинают образовываться минеральные отложения. Особенно заметно это там, где есть нагрев, изменение температуры и режимы, способствующие осаждению солей.

Вязкие и налипающие продукты

Сиропы, жиры, густые смеси, пастообразные среды — это уже совсем другой режим. Здесь диск не просто омывается потоком, а постоянно контактирует с продуктом, который норовит задержаться на поверхности. Если конструкция узла и режим обслуживания не учитывают эту особенность, налипание становится хронической проблемой.

Загрязнённые технические и сточные среды

Шлам, осадок, взвесь, волокна, частицы — всё это увеличивает нагрузку на диск и седло. Даже если среда не выглядит экстремально тяжёлой, постоянное присутствие таких включений заметно сокращает ресурс арматуры.

Нестабильные по составу потоки

Один из самых неудобных сценариев — когда среда иногда чистая, а иногда грязная. На таких линиях затвор работает то в нормальном, то в тяжёлом режиме, а это затрудняет и подбор, и обслуживание. Формально арматура может быть выбрана под «обычную» среду, а по факту жить совсем в других условиях.

Среда	Почему она опасна для ресурса
Жёсткая вода и солевые растворы	Даёт минеральные отложения и ухудшает посадку диска
Вязкие и налипающие продукты	Вызывают залипание, рост момента и проблемы с герметичностью
Загрязнённые потоки	Ускоряют износ и мешают нормальному закрытию

Один и тот же затвор на разных средах живёт по-разному

Когда поток чистый и не даёт серьёзных отложений, дисковый затвор обычно показывает всё, за что его ценят: лёгкий ход, стабильную посадку, понятную работу и нормальный ресурс. Именно в таких условиях он и воспринимается как «простая и удобная» арматура.

На среде с налётом и осадком

Как только в системе появляются налёт, соли, налипание или оседающие частицы, та же самая арматура начинает вести себя иначе. Растёт усилие, быстрее стареет седло, хуже повторяется закрытие, чаще требуется очистка. При этом внешне затвор может оставаться тем же самым — меняется именно режим его работы.

Почему на двух объектах результат разный

Это один из самых полезных практических выводов. Один и тот же дисковый затвор может отработать долгие годы на одном объекте и довольно быстро начать капризничать на другом. И причина нередко не в качестве арматуры, а в реальной чистоте среды, режиме обслуживания и привычке следить за состоянием узла.

Условия работы	Как меняется поведение затвора
Чистая среда	Узел работает легче и дольше сохраняет герметичность
Среда с отложениями	Быстрее растёт износ и ухудшается посадка
Среда с твёрдыми частицами	Ускоряется абразивное воздействие на диск и седло

Как снизить влияние отложений и продлить ресурс арматуры

Первое, что действительно помогает, — не упрощать описание потока. Если среда склонна к осадку, накипи, налипанию, волокнам или абразивным частицам, это нужно учитывать сразу, а не выяснять после первых проблем. Очень часто ресурс арматуры сокращается именно потому, что среду в проекте описали слишком оптимистично.

Правильно выбрать материалы диска и седла

Для затвора важен не только корпус. Рабочие поверхности — диск и седло — принимают на себя основную нагрузку. Если среда сложная, именно их материал и стойкость к износу начинают играть ключевую роль. На тяжёлых потоках нельзя смотреть только на «из чего сделан корпус» и считать задачу закрытой.

Предусмотреть нормальное обслуживание

Если известно, что среда даёт отложения, узел нужно не просто поставить, а заранее вписать в нормальную схему обслуживания. Осмотр, очистка, контроль усилия, проверка состояния посадки — всё это для таких линий не роскошь, а нормальная профилактика.

Не использовать затвор не по назначению

Если дисковый затвор нужен для отсечки, не стоит превращать его в постоянный регулирующий элемент на тяжёлой среде. Полуоткрытое положение в загрязнённом потоке почти всегда ускоряет накопление отложений и износ.

Что помогает продлить ресурс	Почему это работает
Честная оценка среды	Позволяет выбрать затвор под реальный режим, а не под идеальную картину
Регулярная очистка и осмотр	Не даёт налёту стать хронической причиной износа
Правильный выбор материалов диска и седла	Снижает скорость износа и риск налипания

Когда проблема не в затворе, а в схеме узла

Иногда сам дисковый затвор подобран нормально, а основная проблема находится рядом. Например, перед ним нет никакой защиты, и весь поток загрязнений идёт прямо на диск. Или линия устроена так, что отложения неизбежно накапливаются именно в зоне затвора. Или обслуживание организовано так редко, что к моменту осмотра налёт уже стал полноценной эксплуатационной проблемой.

В таких случаях лечить ситуацию одной заменой седла или самого затвора бесполезно. Если схема узла постоянно приносит в арматуру грязь, осадок и налипание, проблема будет возвращаться снова.

Подробнее о причинах заклинивания диска и способах устранения неисправностей читайте в статье.

Причина проблемы	Что стоит проверить
Неподходящий тип арматуры	Насколько дисковый затвор вообще уместен на этой среде
Загрязнение потока	Есть ли защита узла, фильтрация или возможность промывки
Отсутствие нормального сервиса	Не упущен ли момент, когда затвор ещё можно было очистить без ремонта

Типичные ошибки при подборе и эксплуатации

Одна из самых частых ошибок — считать среду «достаточно чистой» без реальной проверки. Вторая — смотреть только на корпус затвора и не уделять внимания материалу диска и седла. Третья — игнорировать рост усилия на повороте, будто это обычное старение, а не сигнал о том, что узел работает тяжелее, чем должен. Четвёртая — пытаться решить проблему заменой уплотнения, не устранив сам источник отложений.

Ошибка	Чем это заканчивается
Неправильная оценка среды	Затвор работает в более тяжёлом режиме, чем предполагалось
Игнорирование состояния диска	Износ и потеря герметичности обнаруживаются слишком поздно
Замена седла без устранения причины налёта	Проблема быстро возвращается снова

Чек-лист перед выбором дискового затвора

Перед подбором полезно пройтись по короткому списку:

Насколько чистая среда на самом деле, а не по общему описанию.
Есть ли соли, налёт, налипание, волокна, шлам или абразивные частицы.
Какая температура и способствует ли она образованию отложений.
Будет ли затвор работать только на отсечку или ещё и на промежуточных положениях.
Какой материал нужен именно для диска и седла.
Есть ли доступ к осмотру и регулярной очистке.
Не нужен ли другой тип арматуры, если среда слишком тяжёлая для дискового затвора.

Заключение

Дисковый затвор действительно удобен и универсален, но его ресурс очень сильно зависит от того, что именно проходит через него каждый день. Отложения на диске — это не косметический дефект, а фактор, который напрямую влияет на момент, посадку, износ седла и герметичность узла. Поэтому вопрос чистоты среды для дискового затвора — это вопрос не ухода, а правильного подбора и нормальной эксплуатации.

Чем раньше на этапе выбора учтены склонность среды к налёту, осадку и налипанию, тем меньше шансов, что арматура начнёт выходить из строя не из-за возраста, а из-за условий, в которых она изначально не должна была работать «вслепую».
