Дисковый затвор: центрированный vs двойной эксцентриситет — отличия

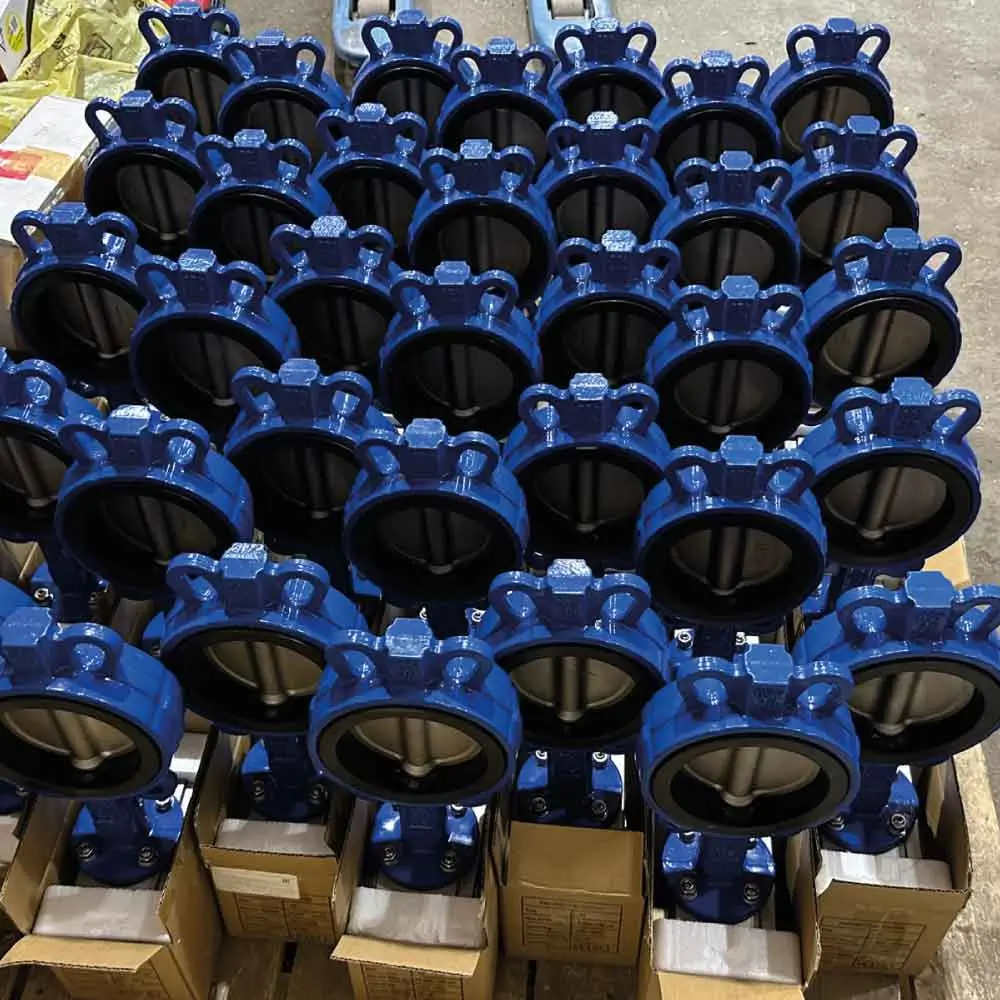

Дисковый поворотный затвор (его часто называют баттерфляй) — один из самых распространённых видов запорной арматуры в трубопроводах. В 2025 году спрос на такие решения растёт за счёт компактности, малого веса и быстрой работы на 90°. Но под одним названием скрываются разные конструкции: центрированный затвор, осевой затвор и эксцентрическая арматура (в том числе двойной эксцентриситет). От того, как реализовано смещение оси диска, зависит момент, ресурс, износ седла, диапазон по давлению и возможность получить герметичность класса А или даже уплотнение металл по металлу.

Ниже — практичное сравнение: чем отличие осевого от эксцентрикового, где уместен “простой” центрированный вариант, а где нужен высокопроизводительный затвор.

Зачем вообще выбирать между центрированным и двойным эксцентриком

На уровне “каталога” оба устройства выглядят похоже: круглый диск в корпусе, поворот рукояткой или приводом — и поток перекрыт. Но в реальной эксплуатации у затвора есть три критичных требования:

• держать нужную герметичность (включая герметичность класса А, если она требуется проектом);
• не “съедать” ресурс из-за трения, особенно при частых циклах и больших DN;
• работать в заданных режимах, включая затвор для высокого давления и температурные колебания.

Конструктивно эти задачи решаются по-разному. Центрированный вариант проще и обычно дешевле, но сильнее нагружает седло. Двойной эксцентриситет снижает контакт диска с седлом во время хода и выигрывает по ресурсу и применимости в промышленности.

Терминология: центрированный, осевой и эксцентриковый

Центрированный затвор

Центрированный затвор (concentric) — это конструкция, где ось вала проходит по центру диска и совпадает с центром уплотнительного контура. Важное следствие: при закрытии и открытии диск заметно контактирует с седлом практически на всём ходе. В большинстве случаев седло — эластомерное или полимерное, потому что именно оно компенсирует микронеровности и обеспечивает нужный уровень герметичности на “мягкой” посадке.

Осевой затвор и эксцентрическая арматура

Термин осевой затвор в практике часто используют как обозначение схемы, где геометрия и вал “привязаны” к оси диска без дополнительных смещений — то есть по смыслу он близок к центрированному решению. А вот эксцентрическая арматура — это уже конструкции, где реализовано смещение оси диска относительно седла/корпуса.

Двойной эксцентриситет означает, что ось смещена сразу в двух плоскостях. Благодаря этому при повороте диск быстрее “уходит” от седла, и основное прижатие происходит ближе к финалу хода. В результате меньше трения, ниже риск ускоренного износа, выше стабильность на тяжёлых режимах.

Что меняется из-за смещения оси

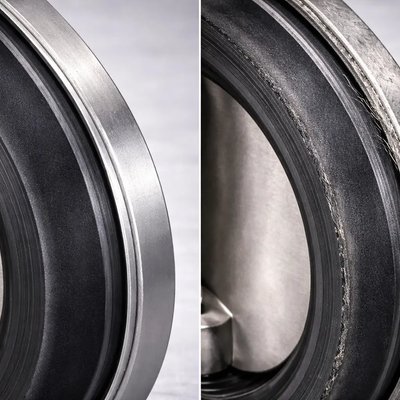

Герметичность и ресурс: почему конструкция решает

Герметичность класса А и что на неё влияет

В проектах нередко фигурирует требование герметичность класса А. На практике это означает очень строгие ограничения по утечке через затвор. Достичь такого уровня проще, когда:

• седло и диск обеспечивают стабильное прижатие в закрытии;
• нет повреждений кромки седла и посадочных поверхностей;
• режимы не “убивают” уплотнение трением, абразивом или температурой.

Центрированный баттерфляй часто хорошо показывает себя на чистой воде и умеренных режимах, но его герметичность сильнее зависит от состояния мягкого седла. Для высоких нагрузок (частые циклы, крупные DN, вибрации) двойной эксцентрик обычно стабильнее в долгой перспективе — просто потому, что седло меньше страдает на каждом закрытии.

Износ седла и почему он появляется быстрее у центрированных

Износ седла у центрированных затворов часто связан с тем, что диск “скользит” по седлу при повороте. Если среда содержит частицы, есть перепады температуры или затвор часто переключается, кромка седла получает механическое и термическое воздействие.

У двойного эксцентриситета контакт более “точечный” и происходит ближе к закрытию, а не на протяжении всего ходя. Это снижает износ и повышает ресурс — особенно заметно на больших диаметрах и в промышленной обвязке.

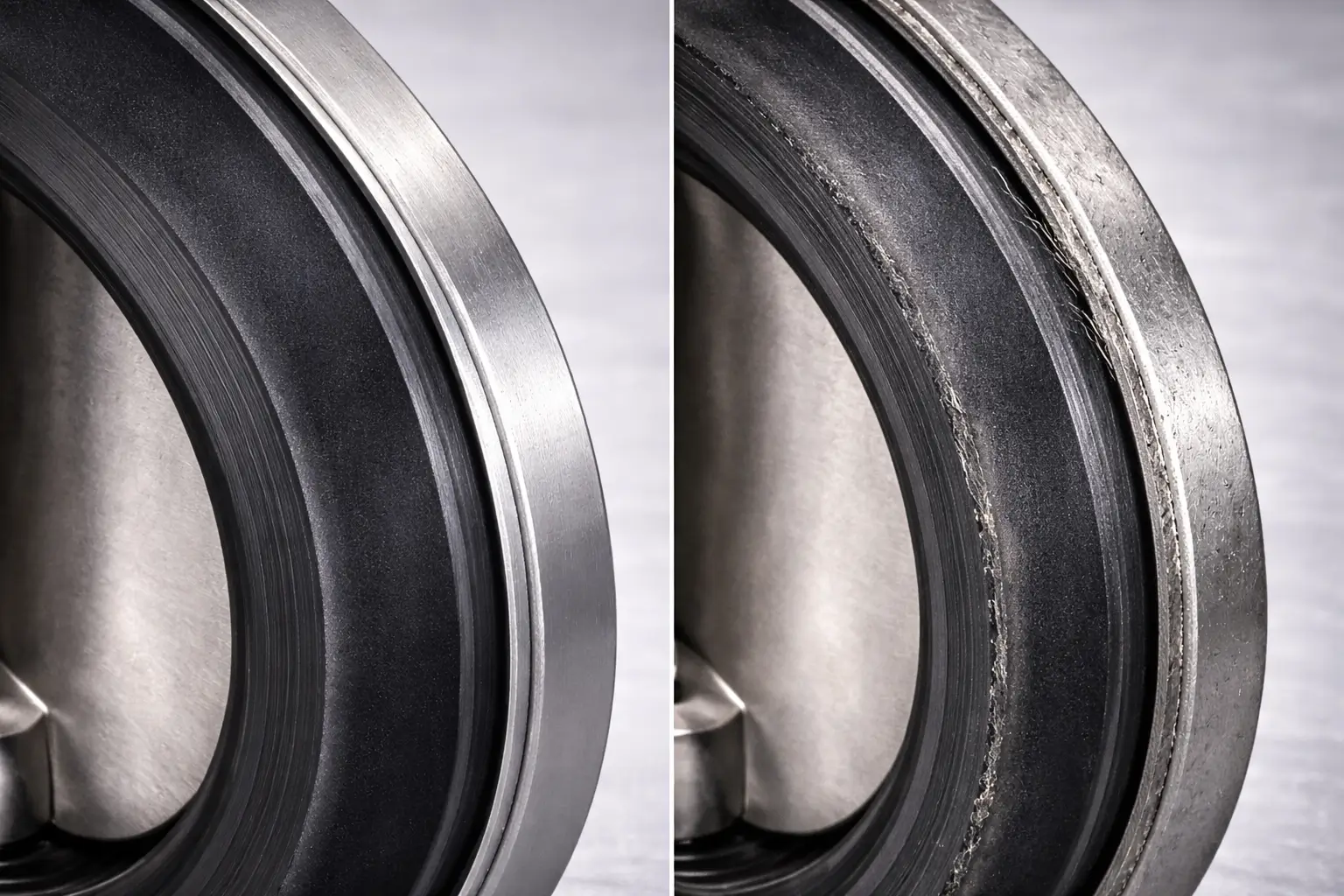

Это фото износа поверхности

Крутящий момент и привод: где “высокопроизводительный” реально выгоднее

У центрированного затвора из-за постоянного контакта с седлом момент может быть заметным на большей части хода. Это влияет на выбор редуктора или привода: даже если давление невысокое, “мягкое” седло и трение задают свою нагрузку.

У двойного эксцентрика профиль момента обычно более “управляемый”: на ходе диск меньше трётся о седло, а основной рост усилия приходится на финальное прижатие в закрытии. Это удобно при автоматизации и при требованиях к повторяемости закрытия.

Ручное управление, редуктор, электропривод

Для малых DN часто достаточно рукоятки, для средних и больших — редуктор, а в промышленности типична автоматизация: электропривод или пневмопривод. Важно учитывать не только цену корпуса, но и то, что подбор затвора связан с приводом: ресурс, момент, частота циклов и требования к герметичности формируют стоимость владения, а не только закупочную цену.

Привод и конструкция — типичные пары

Давление и температура: где проходит граница “обычного” и “тяжёлого” применения

В системах воды, HVAC и некоторых общепромышленных линиях часто достаточно центрированного решения: оно компактно, быстро монтируется и закрывает задачу запорной функции. Здесь ключевыми становятся качество седла и корректная центровка при монтаже.

Высокое давление и промышленная арматура

Когда речь идёт про затвор для высокого давления и более строгие требования к ресурсу, двойной эксцентриситет обычно выглядит логичнее. Он лучше переносит циклы и деформации, а также проще “вписывается” в концепцию промышленной трубопроводной арматуры, где важна прогнозируемость в эксплуатации.

Отдельная тема — уплотнение металл по металлу. Это решение встречается в специальных исполнениях (в зависимости от стандарта, среды и требований) и применяется там, где мягкие уплотнения ограничены температурой или химической стойкостью. В рамках статьи важная мысль такая: металл-металл почти всегда требует более точной посадки, более строгих допусков и аккуратной эксплуатации — зато может быть уместен в жёстких режимах, где эластомер “не живёт”.

Режим → логика выбора

Монтаж и обслуживание: почему “правильная установка” критична

Центрированный (межфланцевый) вариант

Центрированные баттерфляи часто идут в wafer-исполнении. Они требовательны к центровке между фланцами и равномерной затяжке. Если затвор “перекосить”, диск может задевать, а седло начнёт изнашиваться быстрее. В обслуживании такие узлы компактны, но демонтаж иногда сложнее, если не продумана схема доступа.

Двойной эксцентрик: lug/фланцевые исполнения

Затворы с двойным эксцентриситетом часто выполняют в lug или фланцевом варианте. Это облегчает сервис и повышает жёсткость узла. При этом требования к соосности и качеству прокладок остаются высокими — иначе герметичность будет зависеть не от конструкции, а от ошибок сборки.

Типичные монтажные риски

Резюме: что помнить про центрированный и двойной эксцентрик в 2025

Если коротко, в 2025 году дисковые затворы остаются одним из самых практичных решений в запорной группе, но “правильность” выбора определяется не названием, а конструкцией. Центрированный затвор — рациональный вариант для умеренных условий и типовой инженерии. Двойной эксцентриситет — инструмент для тех режимов, где важны ресурс, стабильность герметичности и уверенная работа на крупных DN или в промышленной эксплуатации.

Ключевой показатель, который быстрее всего “выдаёт” ошибку выбора, — это износ седла: он напрямую связан с тем, насколько удачно реализовано смещение оси диска и насколько корректно затвор смонтирован и управляется.
