Принцип работы дискового затвора: как устроен и что влияет на его надёжность

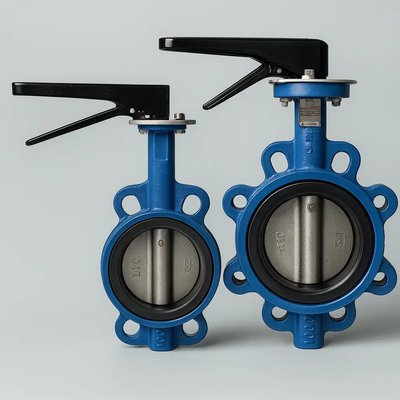

Дисковый затвор — это один из самых распространённых элементов запорной арматуры, который используется практически во всех инженерных и промышленных системах: от бытовых сетей водоснабжения до сложных технологических процессов химической промышленности. Популярность этой арматуры объяснить легко: она компактная, быстрая в работе, удобная в монтаже и ремонте, а также обладает высокой эффективностью при управлении потоками жидкостей и газов. Но чтобы правильно подобрать дисковый затвор под реальные условия эксплуатации, важно понимать, из чего он состоит, как работает его механизм и какие факторы больше всего влияют на срок службы.

Что такое дисковый затвор и зачем он нужен

Дисковый затвор — это запорное устройство, внутри которого расположен диск, вращающийся вокруг собственной оси. Когда диск поворачивается параллельно потоку, он пропускает среду, а когда разворачивается перпендикулярно — перекрывает движение. Этот принцип очень похож на то, как работает дверца, которую можно открыть или закрыть, только в данном случае — внутри трубы. Дисковый затвор относится к быстродействующей арматуре: он может полностью открыть или закрыть поток всего за четверть оборота (90°), что делает его удобным в местах, где требуется оперативное управление. Эта конструкция проще и компактнее, чем задвижки или вентили, поэтому её ставят там, где важна экономия места, скорость и удобство обслуживания. Затворы применяются в водопроводах, системах отопления, вентиляции, кондиционирования, на производственных площадках, в химических процессах, нефтегазе и пищевой промышленности.

Устройство дискового затвора

Корпус дискового затвора — это основа, в которой располагаются все внутренние элементы. Он отвечает за прочность конструкции, устойчивость к давлению и стабильность работы всей арматуры. Корпус может быть изготовлен из чугуна, углеродистой стали или нержавеющей стали — выбор материала зависит от рабочей среды и температуры. Чугунные корпуса чаще используют в системах водоснабжения, отопления и вентиляции — там, где нет высоких давлений и агрессивных химических сред. Углеродистая сталь подходит для промышленных систем, где рабочие параметры выше. Нержавеющая сталь используется в химии, пищевой промышленности и энергетике, где важны коррозионная стойкость и долговечность. Кроме материала, важную роль играет форма корпуса: межфланцевый тип — самый компактный, фланцевый — более надёжный при вибрациях, а тип Lug позволяет отключать отдельные участки трубопровода без остановки всей линии.

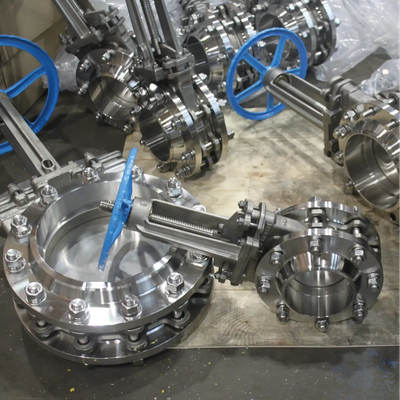

Диск

Диск — ключевое рабочее тело дискового затвора. Именно он перекрывает или открывает поток, поэтому к его качеству предъявляются повышенные требования. Диск должен быть прочным, устойчивым к коррозии и иметь идеально ровную поверхность, чтобы при контакте с седлом обеспечивать герметичность. Материал диска зависит от среды: в воде подходят диски из нержавейки или чугуна с защитным покрытием, в химических средах используют нержавеющие сплавы или диски с PTFE-покрытием, в агрессивных зонах — специальные коррозионностойкие материалы. Форма диска тоже влияет на рабочие характеристики: чем лучше обработана кромка, тем равномернее распределяется нагрузка на уплотнение и тем дольше оно работает без износа.

Шток

Шток — это деталь, соединяющая диск с приводом или ручкой. Через шток передаётся вращающее движение, которое заставляет диск поворачиваться. Надёжность штока очень важна, потому что он должен выдерживать нагрузку, не деформироваться и не ломаться. Обычно шток изготавливают из стали или нержавеющей стали, а поверхность делают антикоррозионной. Кроме прочности, важно качество уплотнений штока — специальные кольца предотвращают утечку среды наружу. Если шток плохо уплотнён или в нём есть люфт, возникает риск протечки, износа седла и неправильной работы затвора.

Уплотнительное седло

Седло — это уплотнительный элемент, к которому прижимается диск, обеспечивая герметичность. От материала седла зависит, для каких сред подходит затвор, какую температуру выдерживает, насколько он устойчив к химии и сколько циклов сможет отработать без протечек. Распространённые материалы седел: EPDM (для воды и воздуха), NBR (для масел и нефтепродуктов), PTFE (для химически активных сред), металл (для высокой температуры и пара). Каждое седло имеет свои ограничения: EPDM боится масел, NBR не любит высокую температуру, PTFE плохо переносит сильные механические нагрузки, а металлические седла требуют точной подгонки и качественной обработки диска.

Материалы уплотнений и их свойства

Материал	Темп. диапазон	Устойчивость	Применение
EPDM	до +120 °C	вода, воздух	HVAC
NBR	до +80 °C	масла	нефтепродукты
PTFE	до +200 °C	химстойкость	химия
Металл	до +600 °C	температура	энергетика

Принцип работы дискового затвора

Работа дискового затвора основана на вращении диска вокруг штока. В зависимости от конечного положения диск может либо полностью перекрыть поток, либо обеспечить его свободное движение. Поворот составляет 90°, поэтому затворы относятся к быстродействующей арматуре. Управлять затвором можно вручную, с помощью редуктора, пневматического или электрического привода. При вращении привода шток передаёт момент на диск, диск поднимается или опускается относительно седла, создавая либо максимальное сопротивление, либо практически не мешая движению потока.

Как обеспечивается герметичность

Герметичность — ключевой критерий работы дискового затвора. Она достигается за счёт плотного контакта между кромкой диска и седлом. Когда диск закрывается, он прижимается к седлу с определённой силой. Сила зависит от конструкции, материала и качества обработки. Герметичность нарушается, если диск имеет царапины, если седло потеряло эластичность или если затвор установлен с перекосом. Ещё один важный фактор — давление рабочей среды. Некоторые типы затворов рассчитываются под определённые классы давления, и если эти параметры превышены, герметичность будет ухудшаться.

Положение «регулирование»: особенности и ограничения

Хотя дисковый затвор можно использовать как регулирующий орган, важно учитывать особенности этой работы. В частично открытом положении диск подвергается воздействию турбулентных потоков, которые создают вибрации и дополнительные нагрузки на седло и шток. Если регулирование выполняется слишком часто, седло из мягкого материала (например EPDM или NBR) изнашивается быстрее. Именно поэтому регулировать поток рекомендуется электрическим приводом, который обеспечивает плавный поворот и удержание промежуточного положения. Пневмоприводы в этом сценарии менее точны, поскольку их движение более резкое.

Типы дисковых затворов по конструкции

Межфланцевый дисковый затвор

Межфланцевый дисковый затвор — это самый распространённый и узнаваемый формат конструкции. Его главное преимущество — компактность и лёгкость монтажа. Такой затвор устанавливается между двумя фланцами трубопровода и затягивается общими шпильками. За счёт отсутствия собственного фланцевого обвода корпус получается тоньше, легче и дешевле. Именно поэтому межфланцевые затворы можно встретить в системах отопления, вентиляции, кондиционирования, водоснабжения и других инженерных сетях зданий. Их берут там, где важна экономия места, простота установки и невысокие рабочие давления.

Фланцевые

Фланцевый дисковый затвор— это более массивная и надёжная конструкция. Он имеет собственные фланцы по обеим сторонам, благодаря чему крепится к трубопроводу болтами «фланец к фланцу». Такая схема обеспечивает повышенную стабильность при вибрациях, скачках давления и высоких нагрузках. Фланцевые затворы применяются в промышленности, на магистральных линиях, в энергетике, на насосных станциях, где важна долговечность и устойчивость к циклическим нагрузкам. Их выбирают там, где невозможно рисковать перекосом труб или нарушением соосности.

Затворы типа Lug

Lug-тип — это конструкция, обеспеченная резьбовыми ушами (lug-ушами) по контуру корпуса. Благодаря ним затвор крепится не просто между фланцами, а болтами, которые вворачиваются прямо в корпус. Это позволяет отключать отдельную часть трубопровода без остановки всей системы. По сути, lug-затвор может выполнять функцию «крана-разделителя»: можно снять часть трубы с одной стороны, пока другая остаётся под давлением. Такой функционал незаменим на сложных инженерных линиях, в сервисных зонах, на ответственных участках водного распределения и на промышленных установках, где требуется возможность демонтажа оборудования без остановки потока.

Отличия межфланцевых, фланцевых и Lug-затворов

Тип	Преимущества	Ограничения	Где применяется
Межфланцевый	Лёгкий, компактный, дешевле	Чувствителен к вибрациям	HVAC, вода
Фланцевый	Прочный, виброустойчивый	Тяжелее и дороже	Промышленность
Lug	Можно отключать участок	Более высокая цена	Сервисные зоны

Что влияет на надёжность дискового затвора

Материал корпуса и диска

Материал корпуса и диска — это первый и один из важнейших факторов, определяющих, сколько прослужит затвор. Если корпус выполнен из неподходящего сплава, он может корродировать, трескаться или деформироваться при скачках давления. Например, чугун идеально подходит для систем отопления и вентиляции, но в агрессивных средах быстро теряет прочность. Углеродистая сталь выдерживает больше давления, но без защитного покрытия может ржаветь. Нержавеющая сталь — наиболее универсальный вариант: она устойчива к химии, влажности, перепадам температуры и рассчитана на длительный срок службы.

Тип и качество уплотнения

Уплотнение — это сердце герметичности. Даже если корпус и диск идеальны, затвор будет течь, если уплотнение выбрано неправильно или изготовлено из низкокачественного материала. Седло из EPDM прекрасно держит воду и воздух, но разрушается под воздействием масла; NBR устойчив к маслам, но плохо переносит высокую температуру; PTFE выдерживает агрессивные химические среды, но более чувствителен к механическим нагрузкам; металлические седла идеальны для пара и высоких температур, но требуют идеальной точности прилегания.

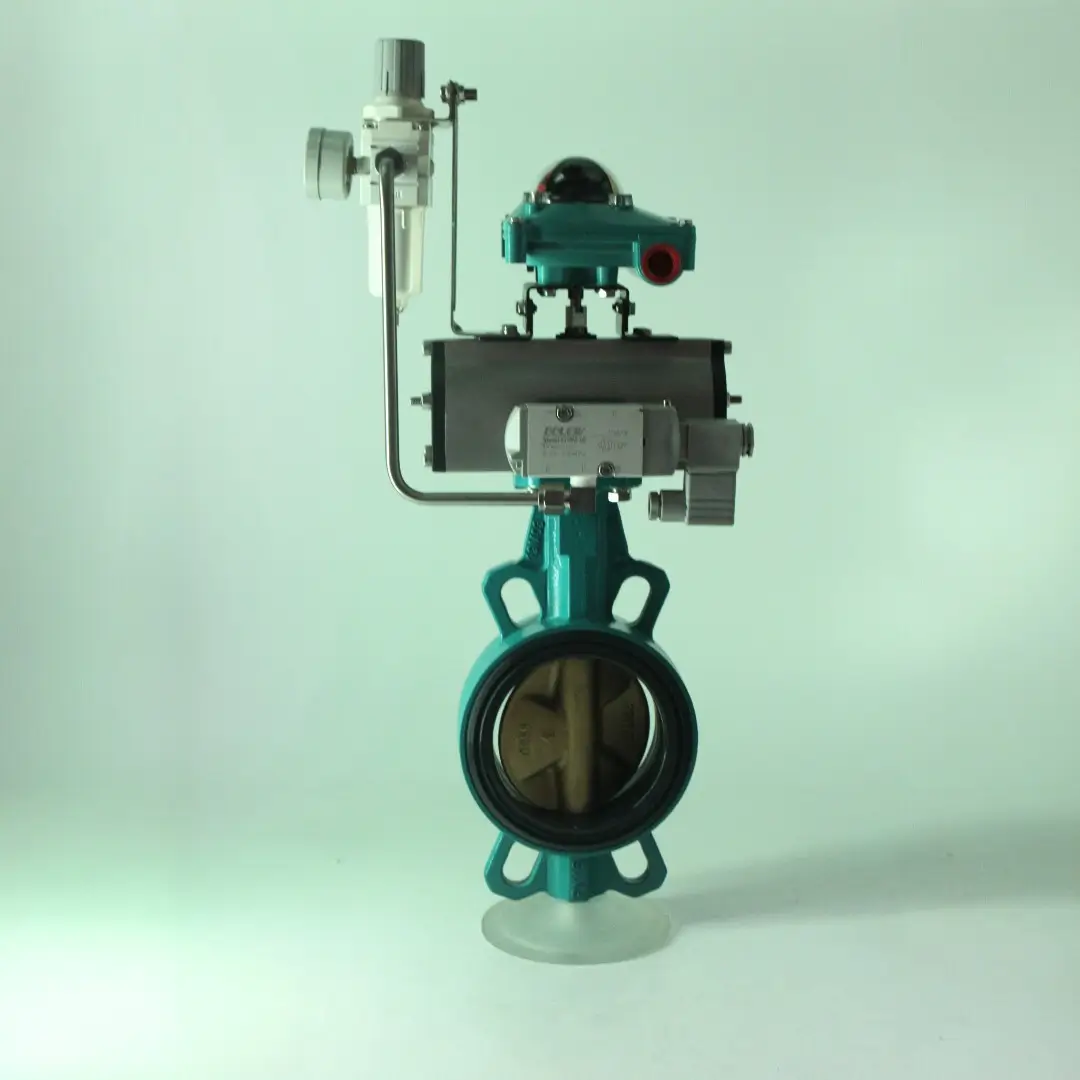

Тип привода

Привод играет огромную роль в надежности затвора, хотя часто его воспринимают как второстепенный элемент. Ручной привод нагружает механизм мягко, поэтому подходит для редкого использования. Пневматический — самый быстрый, но создаёт резкие скачки нагрузки, что ускоряет износ штока и седла при неправильной настройке. Электрический — самый плавный и точный, но чувствителен к влажности, вибрациям и стабильности электропитания. От привода зависит не только скорость работы всей системы, но и износ механических частей затвора.

Условия эксплуатации

На надёжность затвора сильнее всего влияют реальные рабочие условия: давление, температура, состав среды и наличие примесей. Если температура выше, чем рассчитано, уплотнения теряют эластичность, а диск может деформироваться. Если в трубе есть песок, ржавчина или абразивные частицы, они действуют как наждачка, изнашивая седло и диск. В химически активных средах обычная сталь быстро разрушается, поэтому требуется нержавейка или PTFE-уплотнения. Частые циклы открывания-закрывания изнашивают шток и седло быстрее, чем редкие переключения.

Факторы, сокращающие срок службы

Фактор	Последствие
Высокая температура	потеря эластичности седла
Агрессивная среда	коррозия металла
Абразив	царапины, ухудшение герметичности
Частые циклы	износ штока

Типичные проблемы и как их избежать

Протечки

Протечки — самая распространённая проблема, и причины могут быть совершенно разными. Чаще всего течь возникает из-за износа седла: материал теряет упругость, появляются трещины или продавленные участки, особенно если затвор часто использовался в режиме регулирования. Ещё одна причина — неправильный монтаж: перекос при затяжке фланцев приводит к тому, что диск неравномерно прижимается к уплотнению, и даже новый затвор может давать течь. Встречаются и проблемы с диском — если он имеет царапины или следы коррозии, контакт нарушается.

Тугой ход диска

Тугой ход дискового затвора — проблема, которая встречается почти так же часто, как и протечки, особенно на объектах, где оборудование работает в сложных условиях или долго не обслуживалось. Причин у этого дефекта несколько. Самая распространённая — коррозия штока или места его сопряжения с корпусом. Если шток ржавеет или покрывается налётом, он начинает вращаться с усилием, а иногда и вовсе заедает. Другая причина — перекос трубопровода или неправильная центровка затвора при монтаже: если затвор затянули неравномерно, диск начинает цеплять седло, и развёрнуть его становится трудно.

Быстрый износ уплотнений

Быстрый износ уплотнительного седла — одна из основных причин падения герметичности. Уплотнение — самый уязвимый элемент затвора, и неправильные условия эксплуатации могут сократить его срок службы в несколько раз. Во-первых, седло изнашивается, если используется неподходящий материал: например, EPDM не выдерживает контакта с маслом или горячей средой, NBR плохо переносит высокую температуру, а PTFE быстрее повреждается, если в потоке есть абразив. Во-вторых, сильный износ возникает, если затвор используется для регулирования потока, а не для редких переключений.

Как продлить срок службы дискового затвора

Регулярная диагностика

Регулярная диагностика — это самый простой и эффективный способ продлить срок службы дискового затвора, но почему-то именно этот шаг часто игнорируют. Даже если затвор работает безупречно, внутри могут происходить изменения, которые не видны снаружи. Например, седло может терять эластичность, диск может покрываться налётом, а шток — слегка люфтить. Всё это на ранних этапах не вызывает проблем, но со временем приводит к протечкам или заеданиям. Поэтому рекомендуется проводить плановую проверку минимум раз в 6–12 месяцев, особенно на системах с горячей водой, химическими средами или высокой цикличностью работы.

Правильный выбор привода

Правильный выбор привода напрямую влияет на срок службы всего узла. Если привод подобран неправильно, он может создавать чрезмерную нагрузку на диск и седло, что приводит к ускоренному износу. Например, пневмопривод работает очень быстро и резким усилием разворачивает диск. Если система не рассчитана на такие нагрузки или шток слегка изношен, пневматика будет «ударять» диск в седло при каждом срабатывании. Электрический привод, наоборот, обеспечивает плавное перемещение, но он не подходит для сверхчастых циклов — при большом количестве переключений электромотор и редуктор будут изнашиваться быстрее.

Правильный подбор материалов

Материалы корпуса, диска и уплотнений — основа долговечности. Ошибка в их подборе приводит к тому, что затвор выходит из строя быстрее, чем ожидалось. Для воды и воздуха подходят EPDM-седла: они недорогие, эластичные и достаточно долговечные. Для нефтепродуктов — только NBR, так как другие материалы разрушаются от контакта с маслом. В химии принято использовать PTFE, потому что он устойчив практически ко всем реагентам. Для пара, высоких температур и энергетических систем используют металлические седла и корпуса из жаростойкой стали.

Среда	Уплотнение	Корпус
Вода	EPDM	чугун/сталь
Масла	NBR	сталь
Химия	PTFE	нержавейка
Пар	металл	сталь жаростойкая

Заключение

Дисковый затвор — это простое и надёжное устройство, но только при условии правильного выбора и грамотной эксплуатации. Надёжность оборудования зависит от материала корпуса, качества диска и седла, типа привода и соответствия рабочих параметров реальным условиям. Чтобы затвор служил долго, нужно учитывать давление, температуру, состав среды и частоту срабатываний. Регулярная диагностика поможет выявить проблемы до того, как они приведут к аварии или дорогостоящему ремонту. Правильно подобранный привод обеспечит плавную и предсказуемую работу, а подходящий материал уплотнений — герметичность даже в сложных средах.
