Щитовые задвижки: что это такое и как они работают

1. Определение и назначение щитовой задвижки

Щитовая задвижка (её ещё называют шандорной задвижкой или щитом перекрытия потока) — это вид запорно-регулирующей арматуры, который используется для управления потоком воды или другой жидкости в открытых или закрытых каналах. Простыми словами, это большая стальная «дверь», которая поднимается и опускается по направляющим, перекрывая или открывая поток.

Такие задвижки устанавливаются на гидротехнических сооружениях, очистных сооружениях, насосных станциях, водоканалах, ливнёвках и других инженерных объектах, где важна полная герметичность и простота конструкции.

2. Разновидности щитовых задвижек

Существует несколько типов щитовых задвижек в зависимости от условий эксплуатации и места установки:

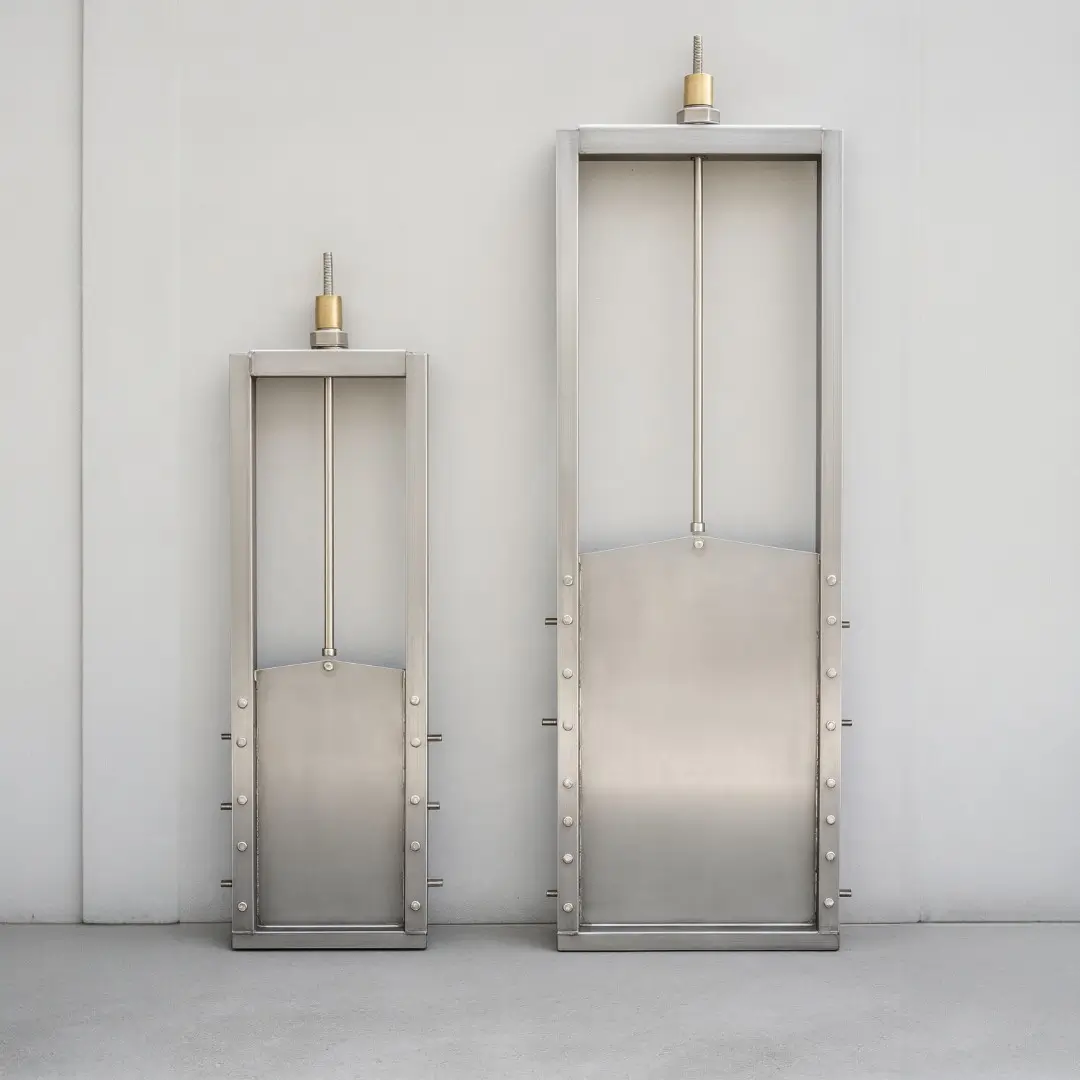

• Рамные — с несущей рамой, внутри которой перемещается щит. Обеспечивают высокую жёсткость конструкции.
• Безрамные — упрощённая конструкция, где щит перемещается по направляющим, закреплённым на стенках канала.
• Глубинные — устанавливаются в колодцах или каналах, где щит опускается на значительную глубину.

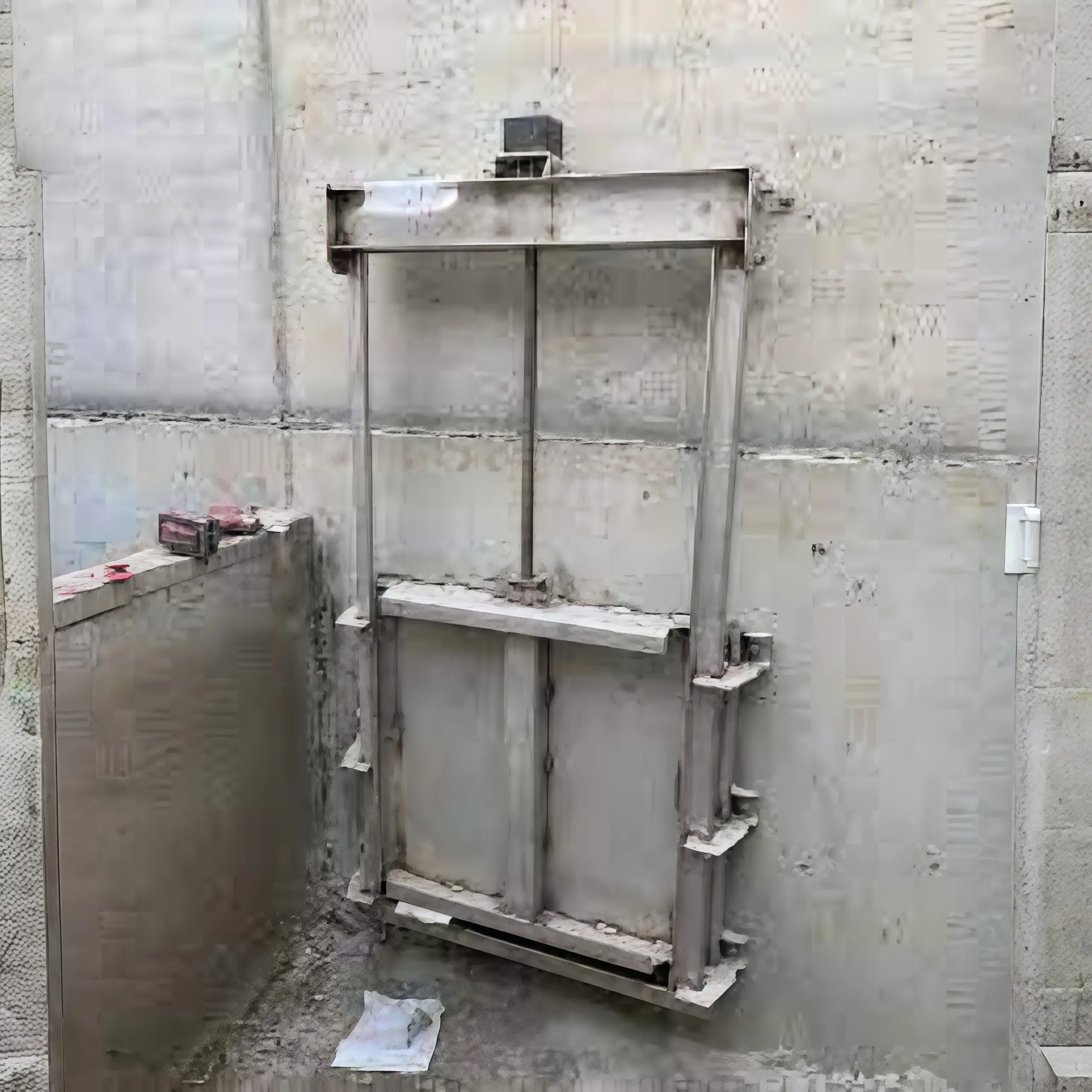

• Накладные — монтируются на стену, подходят для существующих каналов без необходимости демонтажа.
• Переливные— позволяют регулировать уровень жидкости, выполнены с частично открытым верхом.
• Колёсные— снабжены роликами или колёсами, облегчающими движение щита, особенно актуальны для массивных затворов.
• Полукруглые — предназначены для установки в круглых колодцах или трубах.
• Двухсекционные — состоят из двух щитов, позволяющих перекрывать поток с разных сторон или регулировать зону пропуска воды.

Каждый тип подбирается под конкретные инженерные условия.

3. Принцип действия

Принцип работы щитовой задвижки основан на вертикальном перемещении щита вверх-вниз. Щит может управляться вручную, через редуктор, либо автоматически при помощи электропривода или пневмопривода. В поднятом положении поток свободно проходит, в опущенном — перекрывается.

При установке задвижки щит движется по направляющим. Уплотнения по периметру щита обеспечивают герметичность. Давление воды прижимает щит к корпусу (или к рамке), повышая плотность перекрытия.

Для крупных затворов применяются ролики или направляющие с низким коэффициентом трения.

4. Материалы изготовления

Для щитовых задвижек применяют различные материалы в зависимости от среды эксплуатации:

• Нержавеющая сталь AISI 304, 316, 321 — идеально подходит для агрессивных сред, сточных вод, химической промышленности.
• Углеродистая сталь — бюджетный вариант, применяется в технических каналах, не контактирующих с агрессивной средой.
• Пластик/ПП/ПНД — применяется для лёгких затворов малых размеров, чаще в частном или дачном строительстве.
• Чугун — иногда используется в недорогих конструкциях, но имеет ограничения по коррозионной стойкости.

Преимущества нержавеющей стали:

• коррозионная стойкость,
• высокая прочность,
• долговечность,
• эстетичный внешний вид,
• подходит для пищевой и химической промышленности.

5. Конструкция щитовой задвижки

Основные элементы конструкции:

• Щит — запорный элемент, выполненный из стали.
• Рама (если есть) — жёсткий корпус, в котором ходит щит.
• Направляющие — обеспечивают движение щита вверх и вниз.
• Уплотнение — резиновый или полиуретановый профиль по периметру, обеспечивающий герметичность.
• Шпиндель — соединение между щитом и приводом.
• Привод — ручной маховик, редуктор, электропривод или пневмопривод.

Некоторые щиты снабжаются прорезями для слива, проушинами для подъёма или отбойниками.

6. Виды приводов

Выбор привода зависит от частоты использования и размеров затвора:

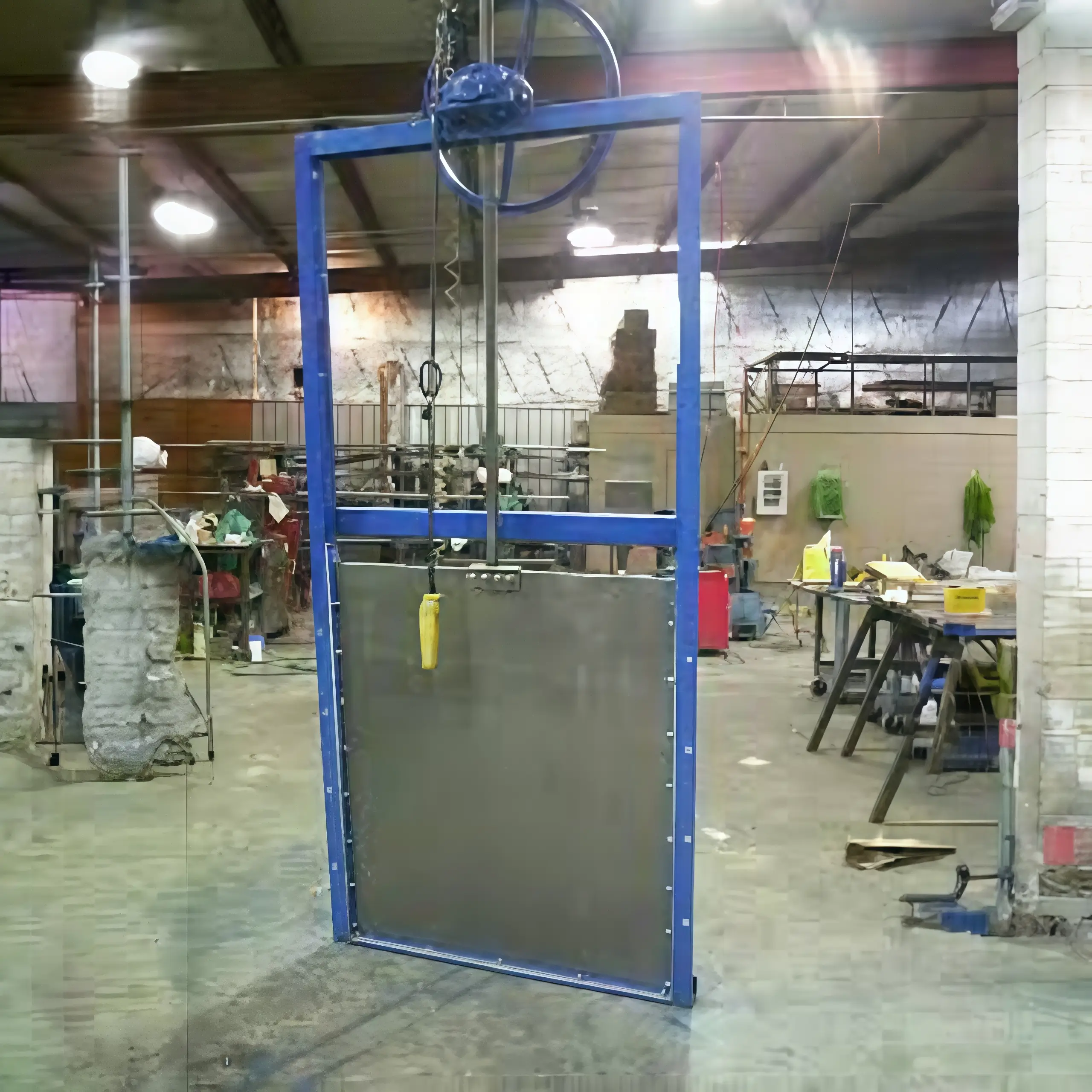

• Ручной — маховик или съёмная рукоятка. Подходит для небольших систем.
• Редукторный (с ручным управлением) — используется на средних и тяжёлых щитах.

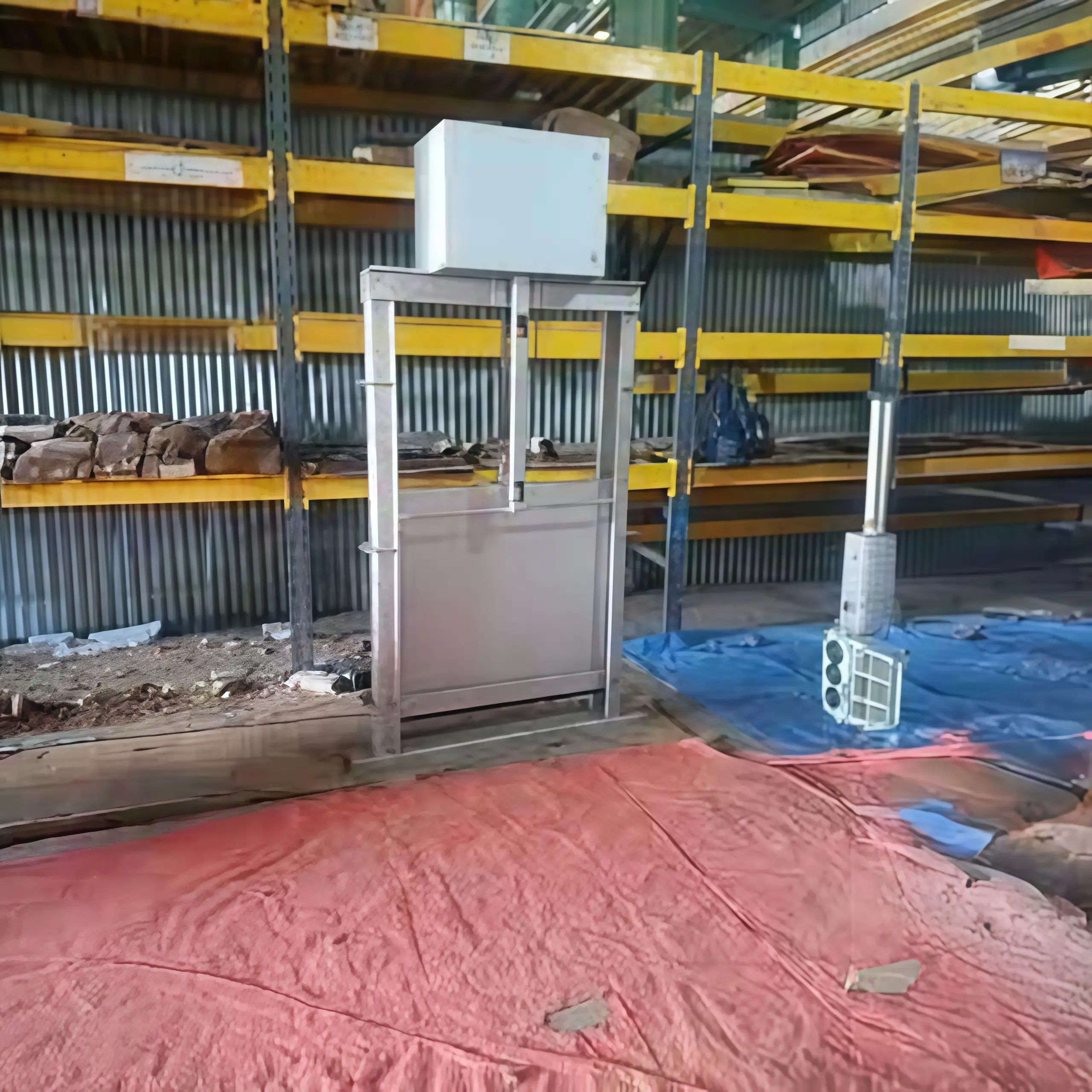

• Электропривод — обеспечивает дистанционное и автоматизированное управление.
• Пневмопривод — актуален на станциях с централизованным воздухоснабжением.

7. Области применения

применяются в самых разных отраслях:

• очистные сооружения сточных и промышленных вод,
• ливневая канализация,
• гидротехнические сооружения (дамбы, шлюзы),
• насосные станции,
• резервуары, водохранилища,
• рыбные хозяйства и оросительные каналы.

Критерии выбора щитовой задвижки:

Их можно увидеть в любом месте, где нужно надёжно перекрыть большой поток воды.

8. Преимущества и недостатки

9. Проектирование и изготовление на заказ

NewKey предлагает затворы только под заказ, с учётом всех требований проекта:

• расчёт гидравлических нагрузок,
• подбор конструкции под канал или колодец,
• учёт условий эксплуатации (зимой, под водой, в солёной среде и т.д.),
• выбор типа привода,
• расчёт стоимости и сроков изготовления.

Мы также делаем проект задвижки (чертёж и расчёты) за 30 000 ₽, которые вычитаются из суммы заказа.

10. Как выбрать подходящую модель

• Форма канала — прямоугольный, круглый, полукруглый
• Условия установки — новое строительство или замена
• Среда — обычная вода, сточные воды, химически активные среды
• Глубина установки — определяет тип (глубинный, накладной и т.д.)
• Управление — ручное или автоматическое
• Габариты и масса щита — влияют на подбор привода

В сложных случаях наши инженеры помогут подобрать оптимальную конструкцию.

Почему выбирают NewKey

• Производим только из нержавеющей стали — надёжно и долговечно.
• Любые типы щитов: рамные, безрамные, полукруглые, колесные, двухсекционные.
• Изготовление — от 2 недель.
• Доступен шеф-монтаж и сервисное обслуживание.
• Работаем по всей России и СНГ.

Оставьте заявку или перейдите в каталог щитовых задвижек NewKey — наши инженеры проконсультируют и подготовят расчёт под ваш объект.
