История появления и развития щитовых затворов

Щитовые затворы — это один из древнейших видов запорной арматуры. Принцип использования плоского щита для регулирования или остановки потока воды был известен ещё в античные времена. Археологи находили деревянные щиты в ирригационных каналах Древнего Египта, Китая и Месопотамии. Там щиты опускались вручную для изменения направления потока или ограничения уровня воды в рисовых полях.

С развитием инженерии в Средневековье и Новое время, подобные устройства начали активно использоваться в Европе — особенно в плотинах, шлюзах и мельничных системах. Это были примитивные шандоры из дерева или металла, которые вставлялись в специальные проёмы и извлекались вручную или с помощью блоков.

Индустриальный рывок XIX века привёл к стандартизации инженерных решений. Появились металлические рамные конструкции с винтовыми приводами. Щитовые затворы начали применять не только в гидросооружениях, но и в канализации, дренажах, на промышленных объектах.

В СССР массовое использование щитовых затворов началось в 1930–1950-х годах, когда активно развивались очистные сооружения и крупные водоканалы. На многих объектах они до сих пор работают десятилетиями.

Сегодня щитовые затворы — это уже не деревянные шандоры, а  инженерные изделия из нержавеющей стали , оснащённые приводами, с высокой точностью изготовления и полной герметичностью. Но их принцип работы и задача остаются прежними — надёжное и простое управление водными потоками.

Что такое щитовой затвор

Щитовой затвор — это устройство, которое используется для перекрытия или регулировки потока воды в открытых или частично закрытых каналах, колодцах, резервуарах, камерах, прудах и других инженерных сооружениях. Простыми словами: это большой плоский металлический щит, который опускается или вставляется в проём, чтобы остановить или направить воду. Он может быть стационарным (с винтовым или электроприводом) или съёмным (в виде шандора, вставляемого вручную).

Где применяются щитовые затворы

Они востребованы на:

• Очистных сооружениях и КНС
• Ливневой и дренажной канализации
• Насосных станциях и коллекторах
• Гидротехнических объектах, плотинах
• Промышленных и сельскохозяйственных предприятиях

Главная задача: направить, перекрыть или дозированно пропустить воду. Это особенно важно при авариях, ремонте, разделении потоков, регулировке уровня или отключении участков.

Подробнее о применении можно узнать в каталоге щитовых затворов NewKey.

Конструкция щитового затвора

Некоторые щиты — полностью ручные (шандоры), другие могут быть автоматизированы.

Основные типы щитовых затворов

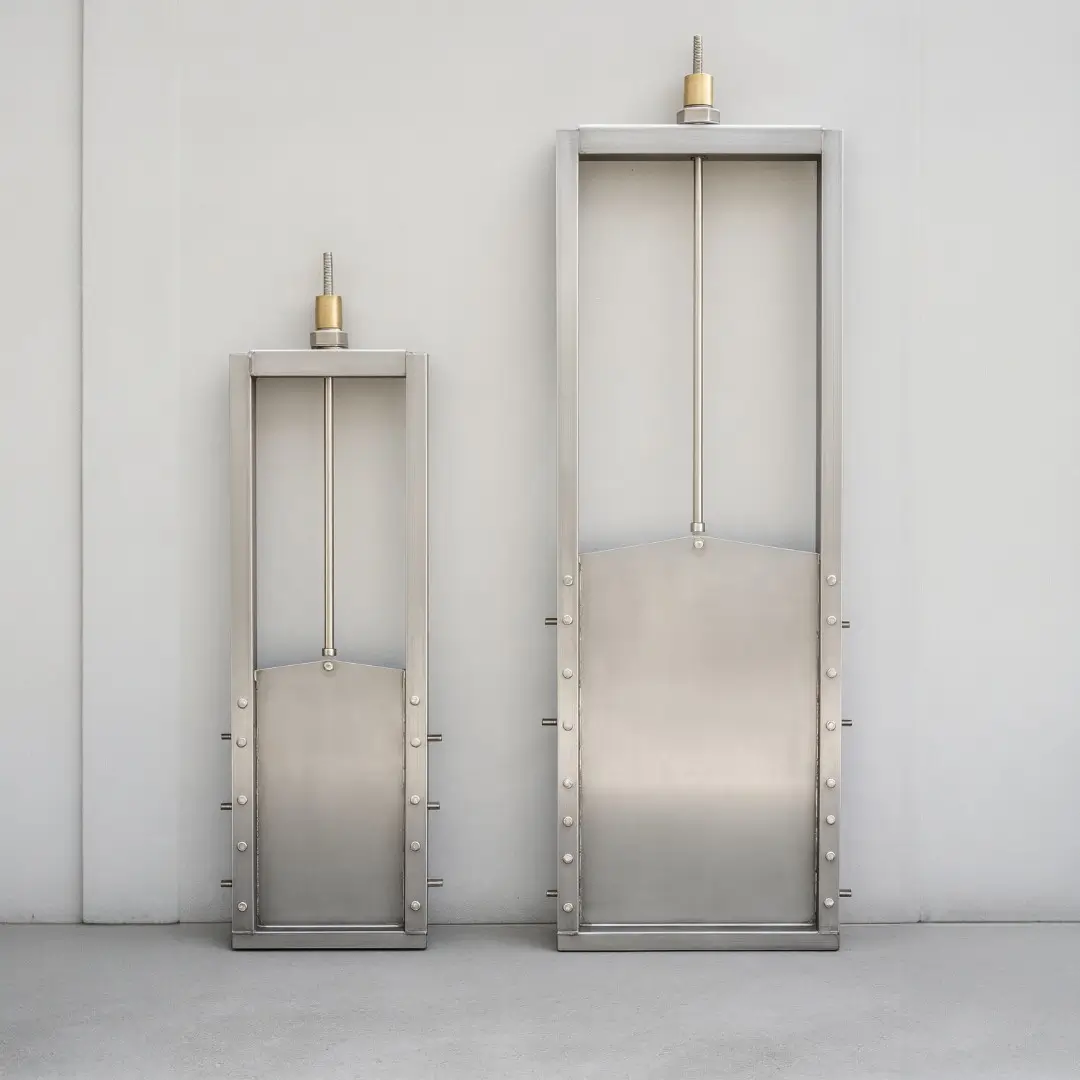

• Рамный — щит движется в направляющих с рамой, монтируется в проём
• Безрамный — упрощённая конструкция, ставится на стену
• Накладной — монтаж на существующую поверхность
• Шандорный — вставляется вручную, без механизмов
• Полукруглый — для труб или колодцев
• Двухсекционный — облегчённый монтаж, крупные размеры
• С переливом— регулирует уровень воды путём перелива

Каждая конструкция имеет свои особенности и назначение.

Преимущества щитовых затворов

• Простота конструкции — минимум подвижных частей
• Надёжность и герметичность
• Работа без давления — идеально для открытых каналов
• Лёгкое обслуживание и доступ
• Производство под проект — можно изготовить любые размеры

Из чего изготавливаются

Щитовые затворы могут производиться из различных материалов, в зависимости от условий эксплуатации, бюджета и требований по коррозионной стойкости.

Основные материалы

Почему мы в NewKey используем только нержавейку:

1. Надёжность в любых условиях. Не боится влаги, сточных вод, агрессивных стоков.
2. Минимум обслуживания. Не нужно красить, пескоструить или ремонтировать каждый год.
3. Презентабельный вид. Особенно важно на объектах с открытым доступом (водоканалы, заводы).
4. Срок службы до 25 лет. Даже в сложных климатических зонах.
5. Подходит под любые нормы и СНИПы.

Даже если в краткосрочной перспективе нержавейка дороже — в долгосрочной она всегда выгоднее. Именно поэтому мы в NewKey работаем только с нержавеющей сталью AISI 304, 316, 316L, включая фурнитуру, направляющие, болтовые соединения и элементы крепления.

Материал: нержавеющая сталь (AISI 304, 316, 316L) — устойчива к коррозии, подходит для сточных и химически агрессивных сред. Уплотнения — резина EPDM, NBR, фторопласт.

Почему важно заказывать под проект

Щитовой затвор должен идеально подходить под геометрию канала, размер проёма, тип потока. Невозможно купить универсальный щит «со склада». Ошибка в 5–10 мм может привести к протечкам и поломке.

В компании NewKey каждый затвор рассчитывается инженером, после чего мы выпускаем техдокументацию и приступаем к производству. Срок изготовления — от 2 до 4 недель.

Выводы

Щитовой затвор — это не просто «пластина в канале», а точное инженерное изделие, которое защищает, управляет и продлевает срок службы инженерных систем. При проектировании канализационных, дренажных, водоочистных или гидротехнических объектов — это ключевой элемент, и он должен быть надёжным.

Почему выбирают NewKey

• Только нержавеющая сталь и надёжные уплотнения
• Производство по чертежу или замерам
• Консультации инженеров
• Сроки от 2 недель
• Гарантия и техническое сопровождение

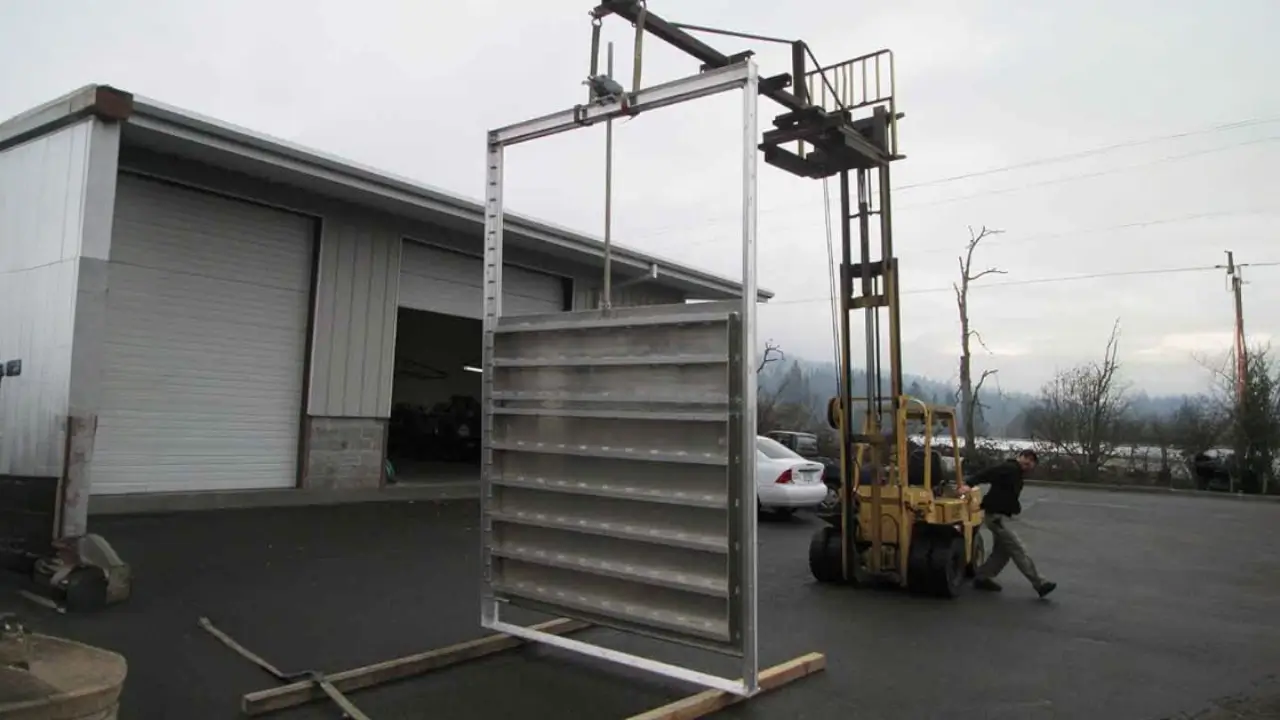

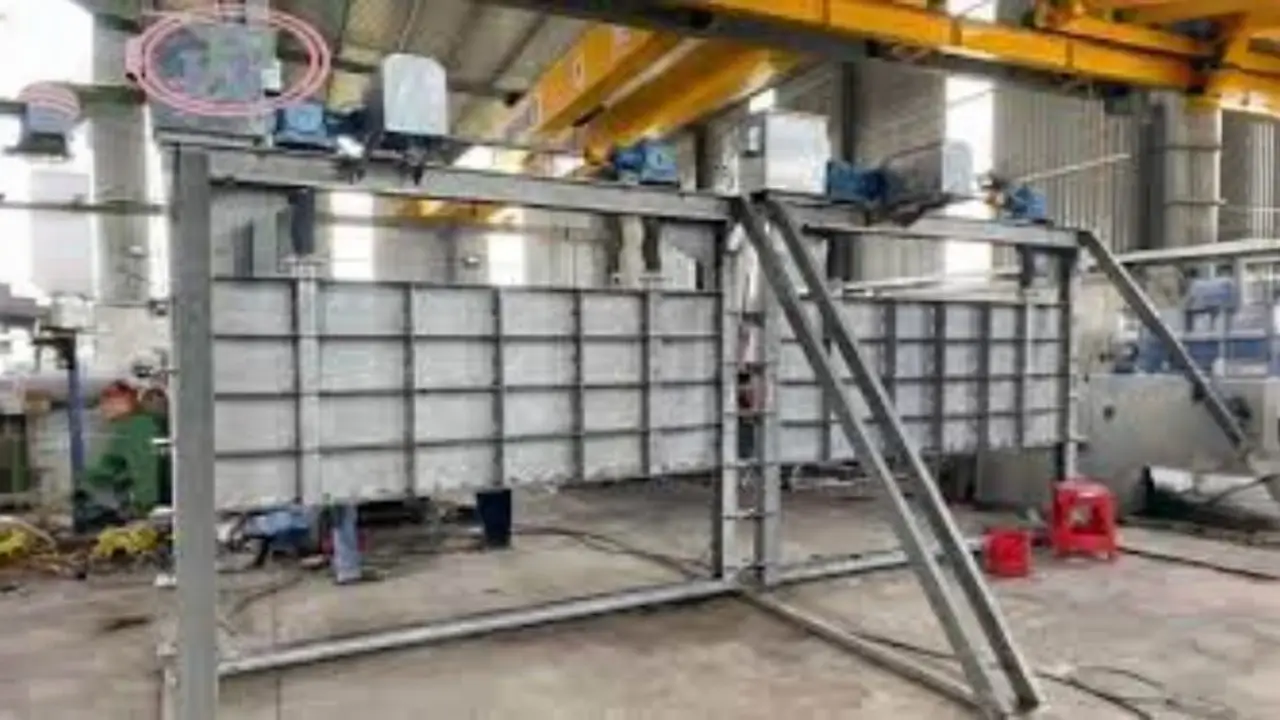

Примеры щитовых задвижек
