Дисковые (поворотные) затворы NEWKEY — межфланцевые и фланцевые

Дисковые затворы (поворотные затворы, butterfly valves) — это запорно-регулирующая арматура, в которой перекрытие потока осуществляется поворотом диска на 90°. За счёт компактной конструкции, малого веса и простой кинематики дисковые затворы широко применяются в инженерных и промышленных трубопроводах различного назначения.

Компания «НьюКей» / NEWKEY поставляет дисковые затворы межфланцевого и фланцевого исполнения, предназначенные для работы в системах водоснабжения, теплоснабжения, пищевой, химической и общепромышленной отраслей. В ассортименте представлены затворы под ручное управление, а также исполнения под четвертьоборотные (квартооборотные) пневматические и электрические приводы. Подбор осуществляется с учётом рабочей среды, температуры, давления, материала и режима эксплуатации.

Назначение и принцип работы дисковых затворов

Дисковый затвор перекрывает поток за счёт поворота диска, расположенного в сечении трубопровода. В открытом положении диск располагается параллельно потоку, в закрытом — перпендикулярно ему. Такая конструкция обеспечивает быстрое срабатывание и минимальные габариты арматуры. Дисковые затворы применяются:

• как запорная арматура;
• как регулирующая арматура (при корректном подборе исполнения);
• в системах с ограниченным монтажным пространством;
• в узлах, где важны простота конструкции и удобство автоматизации.

Когда выбирают дисковый затвор, а не задвижку или шаровой кран

Выбор дискового затвора обусловлен конструктивными и эксплуатационными преимуществами, а не только диаметром трубопровода. Дисковый затвор выбирают, когда:

• требуется компактная арматура с малой строительной длиной;
• важны низкий вес и простота монтажа;
• необходима быстрая автоматизация;
• допускается наличие запорного элемента в протоке.

При этом важно учитывать ограничения: дисковый затвор уступает шаровому крану по классу герметичности и не предназначен для точного дросселирования без специального исполнения.

Типы дисковых затворов по конструкции

Межфланцевые дисковые затворы

Межфланцевые дисковые затворы устанавливаются между фланцами трубопровода и фиксируются шпильками. Это наиболее распространённый тип за счёт универсальности и компактности.

Преимущества:

• минимальная строительная длина;
• широкий диапазон диаметров;
• простота монтажа и демонтажа;
• удобство установки приводов.

Фланцевые дисковые затворы

Фланцевые дисковые затворы имеют собственные фланцы и применяются в системах, где требуется повышенная жёсткость соединения или повышенные требования к устойчивости узла.

Фланцевое исполнение чаще выбирают:

• при больших диаметрах;
• при повышенных механических нагрузках;
• в промышленных трубопроводах с жёсткими требованиями к монтажу.

Типы управления дисковыми затворами

Материалы корпуса, диска и уплотнений

Выбор материалов определяет ресурс затвора, устойчивость к коррозии и допустимые рабочие параметры.

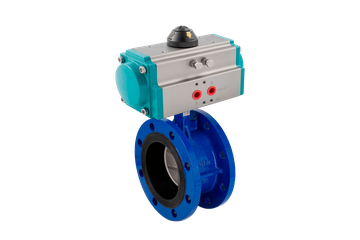

Дисковые затворы под приводы

Дисковые затворы конструктивно оптимальны для автоматизации. На них устанавливаются четвертьоборотные (квартооборотные) приводы, обеспечивающие надёжное и повторяемое управление.

Затворы могут комплектоваться:

• пневматическими приводами для быстродействующих систем;
• электрическими приводами для дистанционного управления;
• ручным редуктором в качестве резервного управления.

Подбор привода выполняется по требуемому крутящему моменту с учётом условий эксплуатации.

Области применения дисковых затворов

Дисковые затворы NEWKEY применяются в:

• системах водоснабжения и водоотведения;
• тепловых сетях;
• пищевой промышленности;
• химической и общепромышленной сфере;
• инженерных системах зданий и сооружений.

Конкретное исполнение выбирается исходя из среды, температуры, давления и режима работы.

Почему дисковые затворы выбирают в «НьюКей»

В «НьюКей» дисковый затвор рассматривается как элемент трубопроводного узла, а не как отдельная позиция из каталога. Мы учитываем условия эксплуатации, требования проекта и необходимость автоматизации, что позволяет подобрать решение, которое будет стабильно работать в течение всего срока службы.

Сравнительная таблица: дисковый затвор / шаровой кран / задвижка

Часто задаваемые вопросы (FAQ) о дисковых затворах

1. Можно ли использовать дисковый затвор для регулирования потока?

Да, но с ограничениями. Стандартные дисковые затворы не предназначены для точного регулирования, особенно на малых углах открытия. Для задач дросселирования следует выбирать специальные регулирующие модели с профилированным диском.

2. Какой тип уплотнения выбрать для горячей воды или пара?

Для систем с горячей водой и насыщенным паром до +180°C рекомендуется уплотнение из EPDM. Для более высоких температур или пара необходим материал на основе PTFE или металлические уплотнения.

3. Чем отличается межфланцевое крепление от фланцевого?

Межфланцевый затвор не имеет собственных фланцев, устанавливается между фланцами трубопровода и стягивается шпильками. Фланцевый затвор имеет собственные ответные фланцы и крепится болтами. Фланцевое исполнение обеспечивает более прочное и разъёмное соединение.

4. Можно ли установить привод на любой дисковый затвор?

Практически на любой, если конструктивно предусмотрена унифицированная площадка (адаптер) под установку четвертьоборотного привода. Важно согласовать крутящий момент затвора с характеристиками привода.

5. В чём основное преимущество дискового затвора перед задвижкой?

Основные преимущества: существенно меньшая строительная длина и вес, более простое и быстрое управление, удобство автоматизации. Задвижка обеспечивает более прямоточный проход, но крупнее, тяжелее и медленнее в управлении.

6. Какие недостатки есть у дисковых затворов?

К относительным недостаткам можно отнести: наличие диска в протоке, что создаёт небольшое гидравлическое сопротивление; ограниченную пригодность для точного регулирования; более низкий класс герметичности по сравнению с шаровыми кранами; невозможность полной разборки для очистки без демонтажа с трубопровода.
