Какой привод выбрать для дискового затвора: ручной, пневмо, электро

Когда инженеру или снабженцу нужно выбрать привод для дискового затвора, почти всегда возникает вопрос: какой именно — ручной, пневматический или электрический — будет правильным для конкретной системы? На первый взгляд кажется, что это простая деталь, но на самом деле от типа привода зависит очень многое: как быстро будет реагировать трубопровод, сможет ли система работать автоматически, насколько точным будет управление потоком и выдержит ли оборудование нужные условия эксплуатации.

Привод — это орган управления затвором, и если он выбран неправильно, система может работать нестабильно, слишком медленно или вообще выйти из строя. Поэтому важно понимать, как работают разные типы приводов, чем они отличаются между собой и в каких ситуациях каждый из них даёт наилучший результат.

Зачем приводу уделяют столько внимания

Привод — это механизм, который заставляет диск затвора поворачиваться. Без привода затвор остаётся просто металлической заслонкой внутри трубы. Чтобы открыть или закрыть поток, нужно повернуть диск на 90°, и именно привод делает это вместо оператора либо по команде системы. Если объяснить бытовым языком, привод — это "рука", которая управляет затвором. Ручной привод — это ваша собственная рука. Пневматический — будто мощный пневмодомкрат, который делает движение быстро и резко. Электрический — это мотор, который может не только открыть и закрыть, но и оставить заслонку в промежуточном положении. От выбора привода зависят скорость реакции системы, возможность автоматизации, безопасность, точность регулирования и расход энергии. В некоторых процессах важна скорость, в других — точность, а в третьих — взрывобезопасность. Именно поэтому правильный выбор привода — это не формальность, а часть инженерного расчёта.

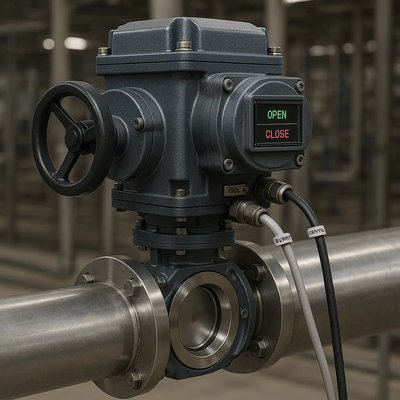

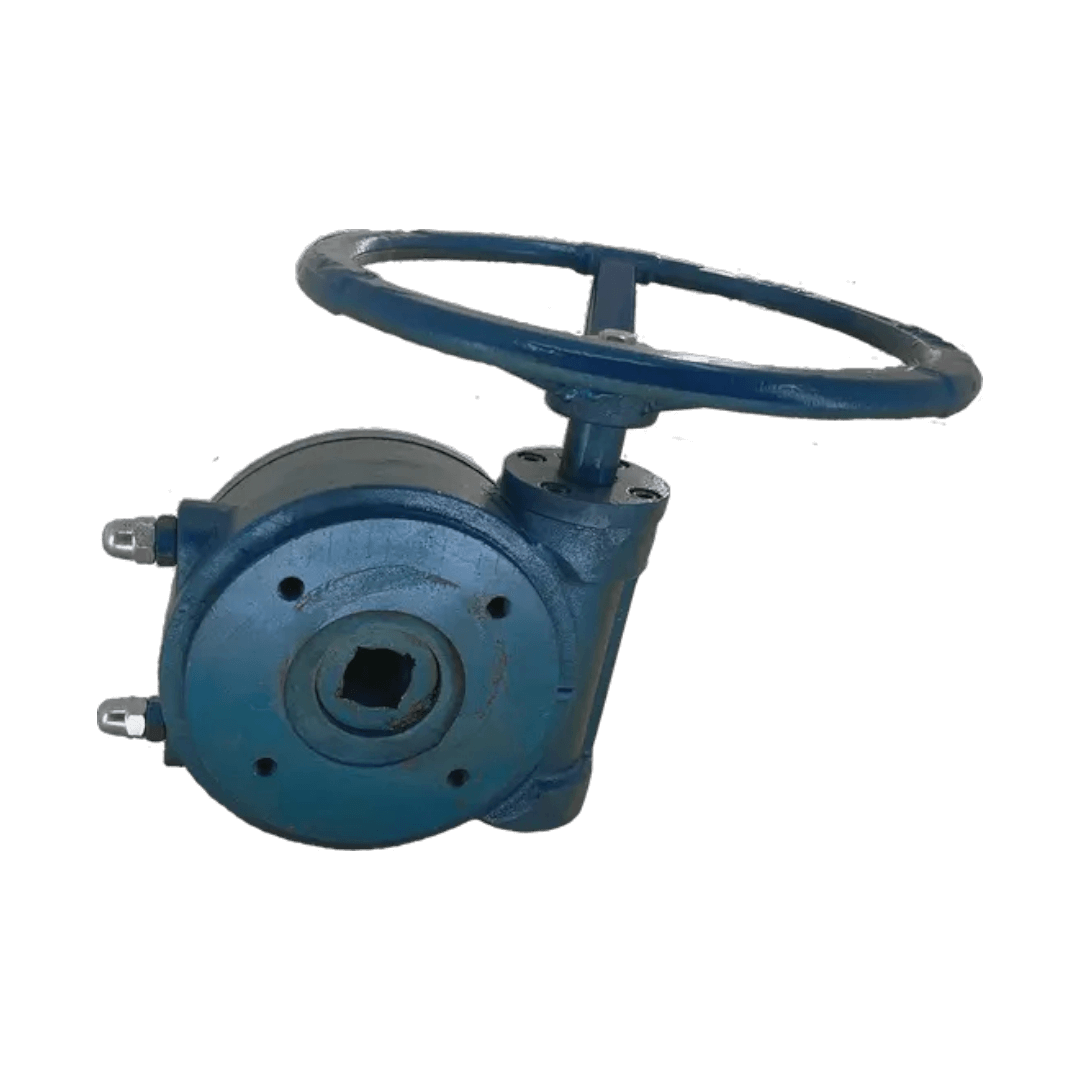

Ручной привод

Ручной привод— это самый простой и доступный вариант для управления дисковым затвором. Он состоит из рычага или редуктора, через который оператор вручную передаёт усилие на вал затвора. Такой механизм не требует электричества, сжатого воздуха или дополнительной инфраструктуры — всё работает за счёт человеческого участия. На небольших диаметрах рычаг позволяет открыть или закрыть затвор за секунды, а на больших DN используется редуктор, который помогает уменьшить усилие. Главные достоинства ручного привода — минимальная стоимость, высокая надёжность и предсказуемость работы. Он практически не ломается, прост в обслуживании и подходит там, где управление выполняют редко или где нет необходимости подключать оборудование к автоматике. Однако ручной привод не годится для быстрого реагирования, удалённого управления, частых циклов и аварийных ситуаций, где требуется мгновенное закрытие. Поэтому его устанавливают в системах ЖКХ, небольших промышленных объектах и на тех участках трубопровода, где частая работа не требуется.

Пневматический привод

Пневматический привод — это устройство, которое открывает и закрывает дисковый затвор с помощью сжатого воздуха. Работает он очень просто: воздух под давлением подаётся в цилиндр, внутри двигается поршень, который через вал разворачивает диск затвора. Эта технология настолько надёжна и проверена, что используется уже десятилетиями в промышленности разных уровней — от химии до коммунальных систем. Если сравнивать с привычной техникой, пневмопривод похож на пневмодвери метро: нажал команду — и всё срабатывает быстро, чётко и без задержек. Он рассчитан на большое количество циклов и выдерживает тяжёлые условия: высокую влажность, мороз, вибрации, грязную среду, перепады давления. Пневмопривод не создаёт искр, поэтому безопасен в зонах, где есть опасность воспламенения. Ещё одна важная особенность — возможность аварийного закрытия при помощи пружины: если воздух исчезает, затвор автоматически возвращается в исходное, безопасное положение. Это критично на производствах, где авария должна быть остановлена мгновенно. Поэтому пневмоприводы — один из самых популярных вариантов для автоматизации.

Преимущества пневматического привода

Главный плюс пневмопривода — невероятная скорость работы. Пока оператор с ручным приводом только берётся за рукоятку, пневмопривод уже открыл или закрыл затвор. Он выполняет полное движение за доли секунды, что делает его незаменимым на линиях с высокой частотой переключений. Второе важное преимущество — простота конструкции. Внутри нет сложной электроники или хрупких управляющих плат, поэтому ломаться практически нечему. Это особенно важно на объектах, где оборудование работает в условиях вибрации, жары, мороза или воздействия химически активных веществ. Пневмоприводы прекрасно интегрируются в системы автоматизации: к ним подключают концевые выключатели, позиционеры, управляющие блоки. Также они идеально подходят для взрывоопасных зон — там, где электрические искры недопустимы. Стоимость самой системы обычно средняя: сам привод стоит относительно недорого, а вот пневмосеть — это инфраструктура, которая уже должна быть на объекте. Если воздух есть — пневмопривод становится лучшим решением по соотношению цена/скорость/надёжность.

Недостатки пневматического привода

Несмотря на массу преимуществ, у пневматического привода есть и ограничения. Первое и самое очевидное — необходимость в системе сжатого воздуха. Если у объекта нет компрессора, фильтров, осушителей и всей пневмотрассы, его установка может оказаться слишком дорогой или просто нецелесообразной. Второй минус — точность. Пневмоприводы отлично подходят для "открыто/закрыто", но не для тонкой регулировки положения диска. Да, можно поставить позиционер, но всё равно электрические приводы обеспечивают точность заметно выше. Кроме того, качество воздуха очень важно: если он влажный или содержит масло, внутри оборудования может образовываться конденсат, что снижает срок службы и приводит к сбоям. Пневмопривод также шумнее электрического — из-за выхода воздуха при переключениях. В целом эти недостатки легко компенсируются, если система уже оснащена воздухом и не требуется точное управление. Но если воздух создавать специально — это становится дорогим. Поэтому выбор пневмопривода всегда связан с инфраструктурой объекта.

Области применения пневмоприводов

Пневматические приводы устанавливают там, где важна скорость, надёжность и безопасность. В химической и нефтегазовой промышленности они используются повсеместно — из-за взрывобезопасности и способности работать в агрессивных средах. На очистных сооружениях, станциях водоподготовки и пищевых предприятиях их выбирают за устойчивость к влажности и коррозии. На производственных линиях, где затворы переключаются сотни раз в день, пневмопривод становится безальтернативным: никакой электропривод не даст такой же скорости и ресурса. Его также ставят в системах пожаротушения, особенно там, где требуется быстрое аварийное закрытие по сигналу. В энергетике пневматику используют из-за высокой надёжности и стабильной работы при перепадах температур. В целом можно сказать так: если объект промышленный, автоматизированный, с интенсивной работой оборудования, то пневмопривод — это чаще всего лучший, а иногда и единственно верный выбор.

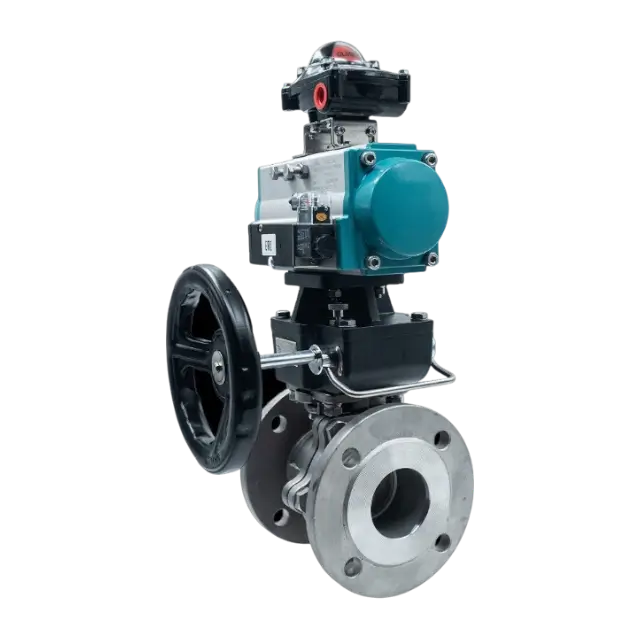

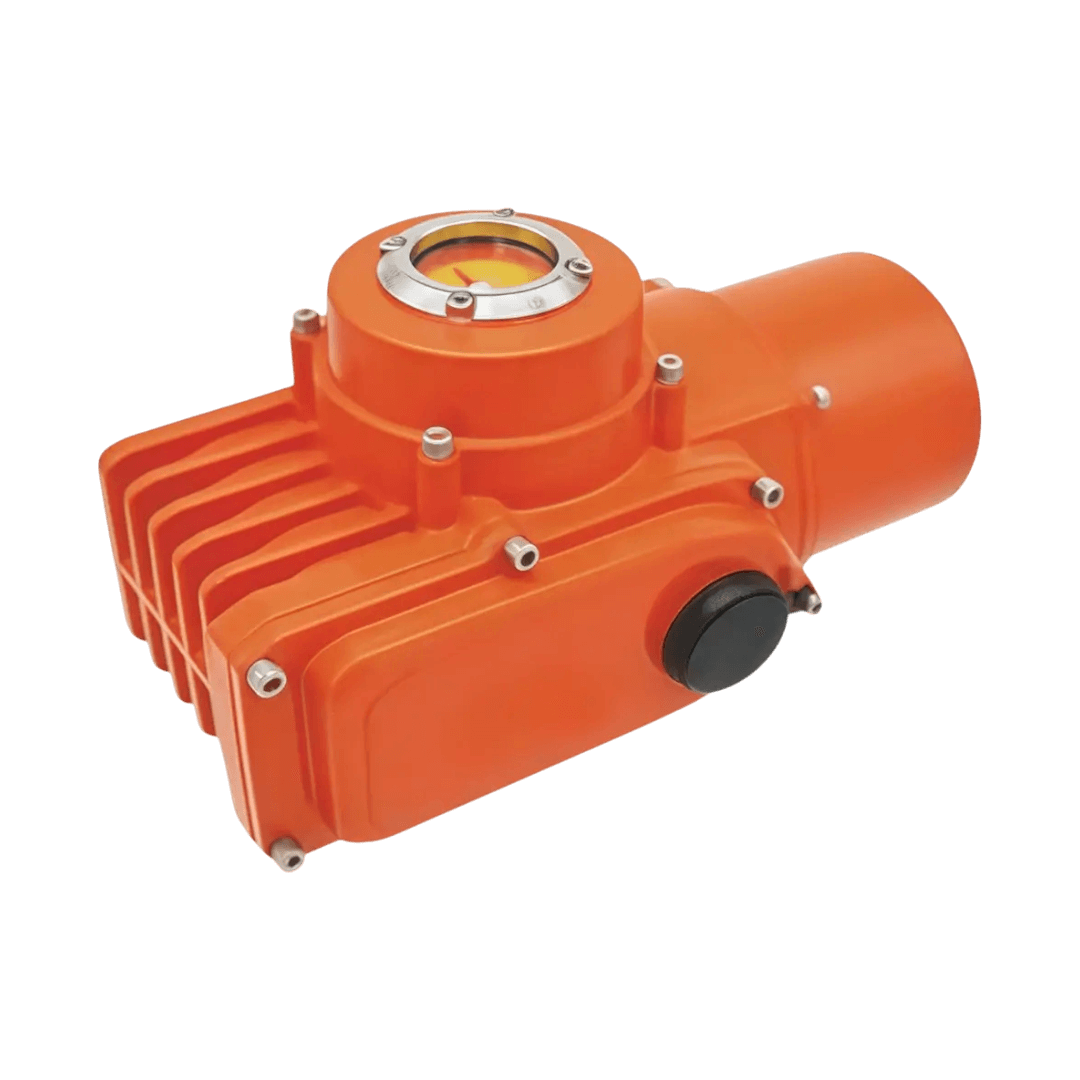

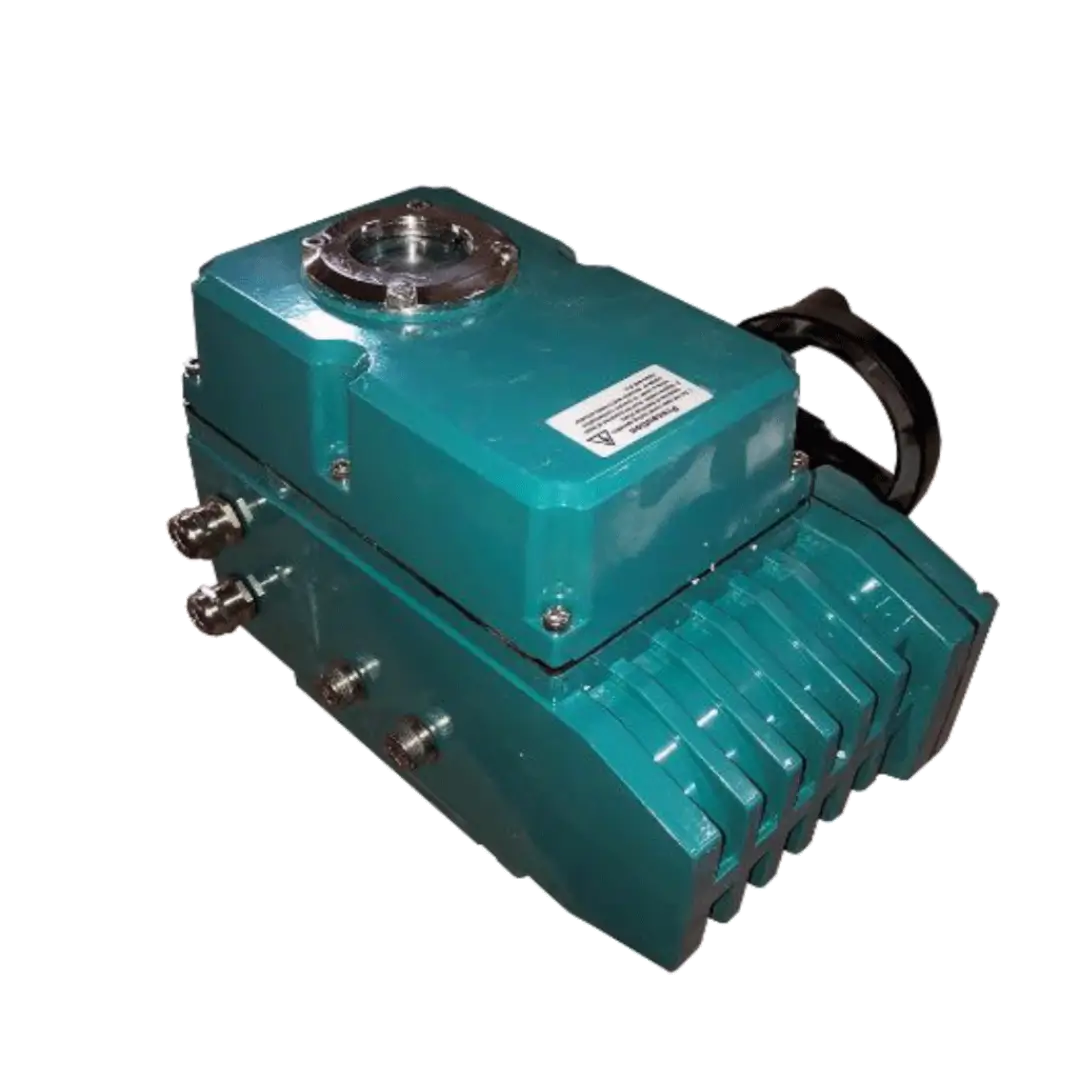

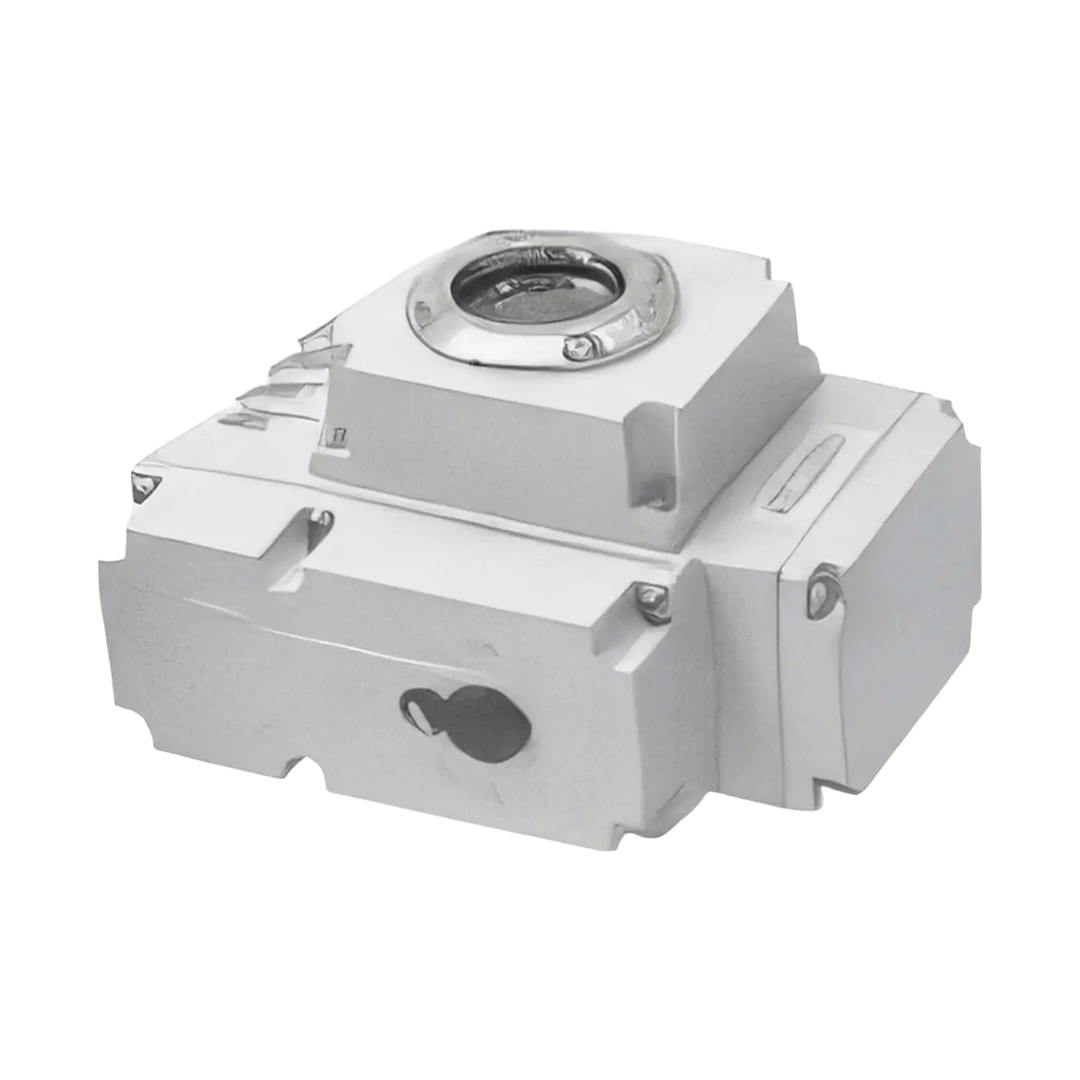

Электрический привод

Электрический привод— это механизм, который управляет дисковым затвором с помощью электродвигатора. Внутри корпуса расположен мотор, редуктор и система контроля положения, позволяющая поворачивать диск плавно и с высокой точностью. Если объяснить максимально простым языком, электрический привод работает как мотор на автоматических воротах: нажал кнопку — и механизм сам движется в нужную сторону, без рывков и лишних усилий. Одно из главных преимуществ такого привода — возможность выставлять затвор в промежуточное положение, а не только полностью открывать или закрывать. Это делает электропривод незаменимым там, где нужно регулировать поток: например, в системах вентиляции, тепловых узлах, технологических линиях с постоянным изменением расхода. Электропривод легко подружить с автоматикой — он принимает сигналы "влево", "вправо", "держать 40% открытия", а также может передавать обратную связь системе управления. Из-за точности и универсальности электропривод чаще всего выбирают те, кому нужна стабильность и предсказуемость работы оборудования. Он подходит для большинства рабочих условий, кроме тех, где требуется экстремально высокая скорость или абсолютная взрывобезопасность без электроники.

Преимущества электрического привода

Электрический привод выделяется своей точностью — никаких скачков, рывков или задержек. Он может удерживать диск затвора в строго заданном положении, что особенно важно в системах регулирования. Например, когда нужно обеспечить стабильную температуру, поддерживать давление или контролировать расход воздуха, электропривод выполняет задачу идеально. Второй важный плюс — простая интеграция в автоматизированные системы. Современные электроприводы поддерживают различные протоколы управления, работают с ПЛК, SCADA, системами "умного здания" и промышленной автоматикой. Также электрический привод не требует сложного обслуживания: достаточно периодически проверять состояние кабелей и герметичность корпуса. Он тихий, не создаёт вибраций и подходит почти для любых условий, кроме полностью взрывоопасных зон, где требуется Ex-исполнение. Ещё одно существенное преимущество — отсутствие необходимости в воздушной сети. Если на объекте есть электричество, электропривод можно ставить без дополнительных затрат на инфраструктуру. В итоге он становится лучшим вариантом там, где важны точность, дистанционное управление и возможность плавной регулировки.

Недостатки электрического привода

Несмотря на широкие возможности и высокую точность, у электрического привода есть особенности, которые важно учитывать при проектировании системы. Прежде всего — это скорость работы: электропривод двигает диск плавно, и это прекрасно для регулировки, но если требуется мгновенное закрытие в аварийной ситуации, электрический вариант не лучший выбор. Взрывобезопасность — ещё один нюанс: обычные исполнения нельзя ставить в зонах с высокой концентрацией паров и газов, где есть риск воспламенения. Для таких мест существуют специальные Ex-модификации, но они стоят заметно дороже. Электропривод может быть чувствителен к перепадам напряжения, особенно если сеть нестабильна — в таких случаях требуется установка стабилизаторов или ИБП. Кроме того, электрический привод — это самый дорогой вариант среди всех типов приводов, что может быть критично при крупных проектах с десятками или сотнями точек управления. Но если на объекте важна точность, возможность дистанционного контроля и необходимость плавного управления потоком — эти недостатки становятся второстепенными, а преимущества выходят на первый план.

Сравнение приводов для дискового затвора

Чтобы понять, какой привод выбрать, важно сравнить все три варианта не только по скорости и цене, но и по реальным эксплуатационным характеристикам. Ниже представлена таблица, которая помогает быстро определить, что подойдёт для конкретных условий. Она учитывает факторы, которые обычно забывают: стабильность питания, доступ к объекту, аварийные сценарии, безопасность и планируемое количество циклов. Эта таблица — по сути готовый инструмент для инженера, который отвечает за подбор оборудования. Она позволяет увидеть, что, например, пневмопривод идеально подходит для взрывоопасных зон, но не даёт высокой точности. Что ручной привод может работать десятилетиями, но только если переключения редкие. И что электропривод — мощный инструмент автоматизации, но не лучший вариант для мест, где требуется моментальное закрытие. Такой сравнительный подход помогает избежать ошибок и выбрать вариант, который обеспечит длительную, безопасную и надёжную эксплуатацию.

Сравнение электрического и пневматического привода

Как правильно выбрать привод для дискового затвора

Выбор привода кажется сложным только на первый взгляд. На деле всё можно упростить до нескольких критериев, которые определяют оптимальное решение почти в 100% случаев. Инженеры всегда начинают с условий эксплуатации, а не с цены или бренда. Именно условия диктуют, что можно ставить, а что нельзя. Например, если затвор должен срабатывать каждые 10 секунд, никакой ручной вариант просто не выдержит. Если объект находится в зоне с риском воспламенения — обычный электропривод под угрозой, зато пневматический справится идеально. Если же требуется плавная регулировка, то никакой пневмопривод не даст того, что обеспечивает электрический мотор. Поэтому важно понимать: правильный выбор привода — это не "вкусовой" вопрос, а технический. Ниже — алгоритм, который помогает принять решение быстро и без риска ошибки. Он подходит как инженерам-проектировщикам, так и тем, кто выбирает оборудование впервые.

Алгоритм выбора привода: пять шагов

1. Определите частоту срабатываний. Если затвор работает редко — до нескольких раз в сутки, тогда ручной привод полностью справится. Если нужно переключать поток десятки или сотни раз в день, единственный правильный вариант — пневмопривод. Если требуется регулировать положение заслонки в процессе — электропривод даст нужную точность.
2. Проверьте, какая инфраструктура есть на объекте. Есть воздух — пневмопривод становится самым выгодным вариантом. Нет воздуха, но есть стабильное электричество — электропривод. Нет ни того, ни другого — остаётся ручной вариант.
3. Оцените необходимость автоматизации. Если управляющая система нужна — выбираются только пневмо- и электроприводы. Если управление простое и локальное — ручной привод с редуктором.
4. Узнайте требования безопасности. Опасная среда → пневмопривод или электрический в Ex-исполнении. Обычная среда → применим любой тип.
5. Сравните бюджет и сроки обслуживания. Ручной — самый дешёвый, но ограниченный. Пневмо — средняя цена, высокие возможности. Электро — дороже, но точнее и универсальнее.

Выбор привода по условиям

Примеры выбора из реальной практики

Когда речь идёт о конкретных объектах, решение становится ещё очевиднее. Например, на станции водоподготовки затворы переключаются десятки раз в час — там выбор всегда падает на пневмоприводы, потому что они не боятся влаги и работают быстро. В системах вентиляции и кондиционирования важны плавность и точность — поэтому электроприводы лидируют. В ЖКХ на трубах DN100–DN200 ручные редукторные приводы полностью закрывают потребности: переключения редкие, автоматизация не требуется, а бюджет ограничен. На химических производствах, где среда может быть опасной, пневматика идеальна — это безопасно, быстро и стабильно. В системах пожаротушения часто используют пневматические приводы с функцией аварийного закрытия при потере давления — они считаются наиболее надёжными. Поэтому в реальной жизни всё сводится к тому, какие задачи выполняет система, а привод выбирается под эти задачи, а не наоборот.

Типичные ошибки при выборе привода

Несмотря на то, что выбор привода кажется простой задачей, на практике именно здесь чаще всего происходят ошибки, которые приводят к дорогостоящим доработкам, задержкам монтажа или нестабильной работе оборудования.

Самая типичная ошибка — выбирать привод только по цене. Многие думают: "Возьмём подешевле, всё равно ведь просто перекрывает трубу". Но если затвор должен работать часто или стоять в агрессивной среде, бюджетный вариант может выйти из строя уже через несколько месяцев.

Вторая распространённая ошибка — игнорировать инфраструктуру объекта. Если на площадке изначально нет сжатого воздуха, установка пневмопривода превращается в неоправданные расходы.

Третья ошибка — ставить электрический привод там, где нужна высокая скорость или аварийное закрытие: мотор не сможет среагировать так же быстро, как пневматика.

Четвёртая ошибка — выбирать ручной привод для больших диаметров, надеясь, что "как-нибудь провернут". На DN300–DN400 оператору потребуется огромная сила, а иногда работа становится попросту невозможной.

И наконец, пятая ошибка — забывать про степень опасности среды. Взрывоопасные зоны требуют взрывозащищённого оборудования, и здесь нельзя брать обычный электропривод. Правильный подход — оценивать реальные условия и выбирать привод под конкретную задачу, а не под цену или привычку.

Самые частые ошибки и как их избежать

Заключение

Правильно выбранный привод — это не просто удобство эксплуатации, а гарантия надёжности, стабильности и безопасности всей системы. Ручные приводы идеальны там, где работа выполняется редко и бюджет ограничен. Пневматические — незаменимы на объектах с высокой частотой переключений, в агрессивной среде и в ситуациях, где важна взрывобезопасность и мгновенная реакция. Электрические — лучший выбор для систем автоматизации, плавного регулирования и тех процессов, где важна точность и возможность работать с ПЛК или SCADA.

Универсального решения не существует: каждый тип создан под свою задачу. Но если понимать, как работают разные приводы, какие у них сильные и слабые стороны, и в каких условиях они применяются — выбрать правильный вариант становится очень просто. Главное — смотреть на реальные условия: диаметр, давление, среду, частоту работы, наличие коммуникаций и требования безопасности. Это подход, который используют инженеры и проектировщики, чтобы оборудование служило годами и не создавало лишних рисков или расходов.
