Затяжка болтов фланцевого соединения: момент и порядок

Фланцевое соединение — это разъёмный способ герметично соединить два участка трубопровода или арматуры с помощью пары фланцев, болтов и прокладки. При стягивании болтами создаётся равномерное давление на прокладку, благодаря чему она плотно прижимается и удерживает среду под давлением. От того, насколько равномерно распределено усилие затяжки, зависит герметичность системы. Если болты затянуты с разным моментом, фланцы перекашиваются, а нагрузка распределяется неравномерно, что может привести к утечке или деформации прокладки. Простыми словами, фланцевое соединение работает как крышка на банке: если винт затянуть неравномерно — будет течь. Поэтому точность и последовательность действий при сборке играют не меньшую роль, чем качество самой арматуры.

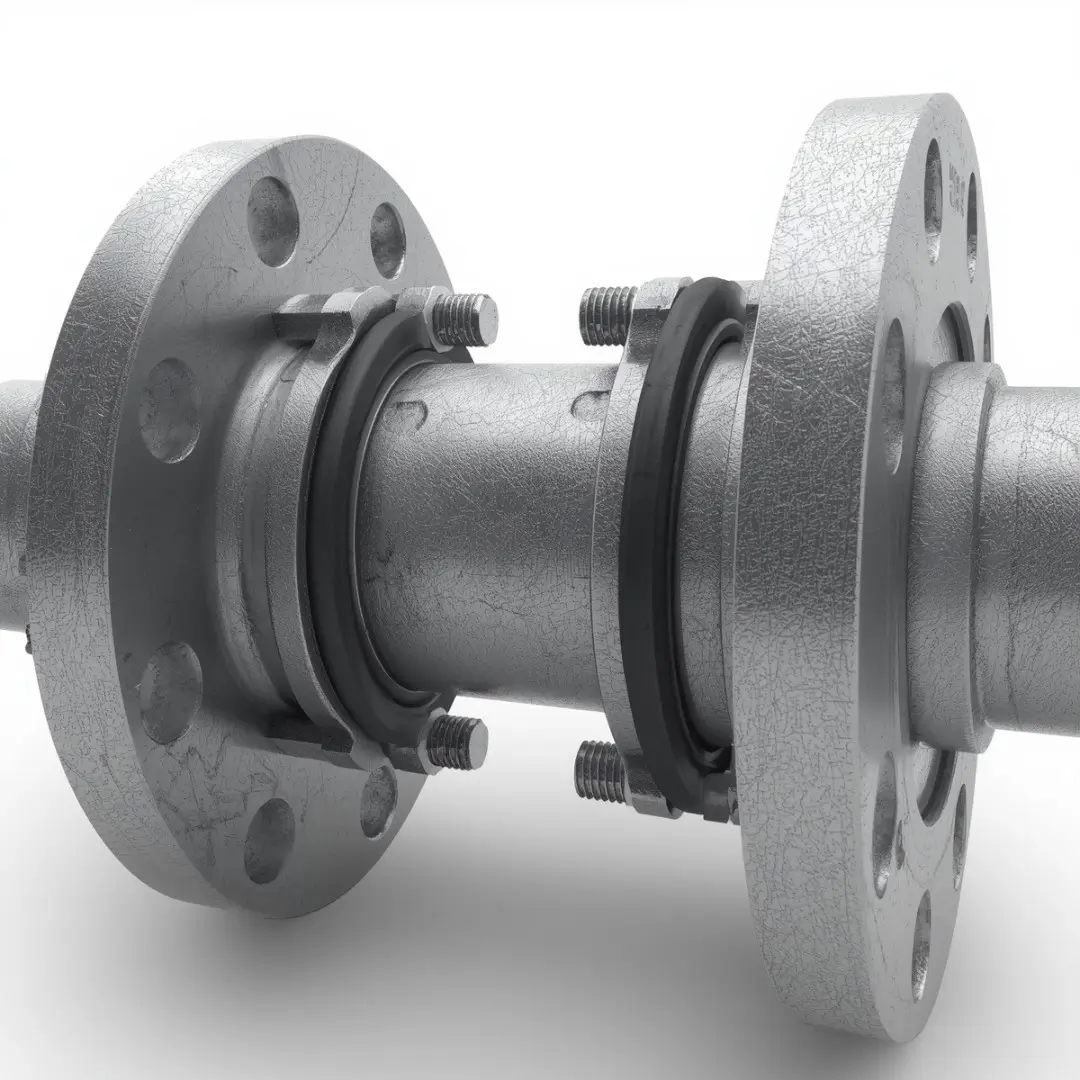

Основные элементы фланцевого соединения

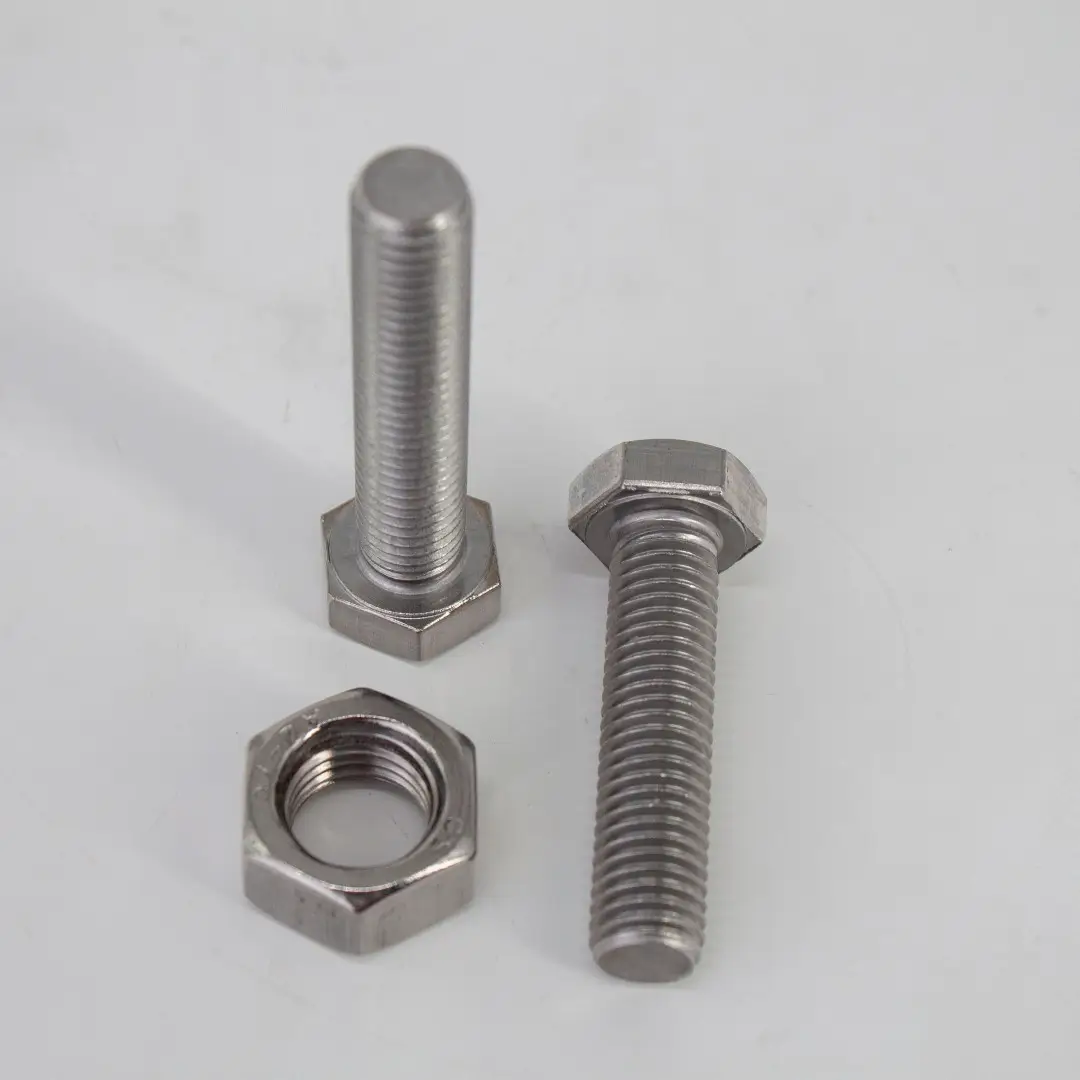

Роль болтов и прокладки в обеспечении герметичности

Болты — это элементы, которые создают предварительное натяжение между двумя фланцами. Их задача — равномерно сжать прокладку по всей площади. Прокладка компенсирует микронеровности поверхности, не давая среде просачиваться. Чем выше давление или температура, тем критичнее точность усилия. Если момент затяжки недостаточный — прокладка не «расплющится» и не обеспечит плотное прилегание. Если наоборот — её можно повредить, особенно при использовании мягких материалов (паронит, PTFE, графит). Важно, чтобы усилие на каждом болте было одинаковым, иначе фланец перекосится. Герметичность фланцевого соединения обеспечивается не просто затяжкой, а правильной затяжкой — с учётом порядка, момента и состояния резьбы.

Почему неправильная затяжка приводит к утечкам и деформациям

Ошибки при монтаже встречаются даже у опытных специалистов. Перетянутый болт может вызвать пластическую деформацию фланца или раздавить прокладку, а слабозатянутый — стать причиной утечки. При перепадах температуры металл расширяется, и если соединение собрано без запаса упругости, оно «дышит» — болты ослабляются, прокладка теряет эластичность. Также влияет смазка: сухая резьба создаёт трение, которое даёт ложное ощущение нужного момента.

Поэтому в промышленных стандартах (в том числе ГОСТ 12815 и ГОСТ 33259) указывается не только номинальный момент, но и порядок затяжки. Простыми словами, герметичность — это не «сильно затянуть», а «затянуть правильно».

Порядок затяжки болтов фланца

Почему важно затягивать болты крест-накрест

При равномерной стяжке фланцы должны прижиматься параллельно. Для этого применяется крестообразная схема затяжки — когда болты затягиваются не по кругу, а по диагонали. Такой способ позволяет избежать перекоса и равномерно распределяет нагрузку по всему периметру. Если затягивать по кругу, первая половина болтов уже создаёт давление, а оставшиеся не смогут равномерно «подтянуть» фланец, что приведёт к овальности. Крестообразная схема гарантирует, что усилие по всей площади прокладки будет одинаковым.

Этапы затяжки — предварительная, основная и контрольная

Затяжка выполняется в три этапа: предварительная (около 30 % момента), основная (до 70 %) и контрольная — до 100 % усилия. Каждый этап повторяет ту же диагональную схему. Между проходами соединение проверяется визуально: прокладка должна оставаться ровной, без смещений и выдавливания. Такой метод известен как многопроходная затяжка — он позволяет фланцам постепенно «сесть» и исключить перекос.

Рекомендованный порядок затяжки болтов фланцевого соединения

Как проверить равномерность усилия и герметичность соединения

После затяжки каждый болт проверяют динамометрическим ключом. Разница между показаниями не должна превышать 10 %. Если прокладка выдалена наружу или фланцы сошлись неравномерно, соединение разбирают и собирают заново. Важно, чтобы между торцами фланцев оставался минимальный равномерный зазор (указан в ГОСТ). Проверка герметичности выполняется визуально, а на ответственных участках — гидроиспытанием.

Момент затяжки болтов — как его рассчитать и контролировать

Что такое момент затяжки и почему он критичен

Момент затяжки — это крутящий момент, при котором создаётся необходимое натяжение в болте. Он измеряется в ньютон-метрах (Н·м) и подбирается в зависимости от диаметра, класса прочности и состояния резьбы. Недостаточный момент приведёт к утечке, избыточный — к деформации. Правильный момент обеспечивает сжатие прокладки на оптимальную величину, при которой герметичность максимальна.

Примерные значения момента затяжки болтов фланцев (DIN/ГОСТ)

Как выбрать момент в зависимости от диаметра и материала болтов

Для разных диаметров болтов и классов прочности применяются свои значения момента, рассчитанные по ГОСТ 1759 и DIN EN ISO 898. Учитываются также материал фланцев и тип прокладки. Для нержавеющих болтов момент немного меньше, чтобы исключить «прикипание» резьбы. Если поверхность болта смазана, момент уменьшают на 10–15 %, так как трение снижается. В ответственных системах используется гидравлический ключ — он позволяет задать точное усилие и исключить человеческий фактор.

Типичные ошибки — перетяжка, неравномерность, срыв резьбы

Перетяжка приводит к повреждению прокладки и фланца, особенно при мягких материалах. Неравномерная затяжка создаёт перекос, из-за которого среда начинает просачиваться по диаметру. Срыв резьбы — частая ошибка при использовании обычного гаечного ключа вместо динамометрического. Чтобы избежать подобных ситуаций, рекомендуется применять инструмент с контролем момента и соблюдать порядок по диагонали.

Инструменты для затяжки болтов фланцев

Ручной инструмент — динамометрический ключ

Динамометрический ключ — основной инструмент при сборке фланцев. Он позволяет задать и контролировать момент затяжки с точностью до ±5 %. Простыми словами, ключ «щёлкает» при достижении заданного усилия. Для диаметров DN ≤ 150 достаточно ручного ключа, для больших размеров применяются пневмо- или гидравлические системы.

Гидравлические и пневматические ключи — когда их применение оправдано

При монтаже фланцев высокого давления или большого диаметра болты требуют момента в сотни ньютон-метров, что вручную выполнить невозможно. В таких случаях используют гидравлические ключи — они развивают высокий крутящий момент без физического усилия и обеспечивают одинаковое натяжение всех болтов. Пневматические модели удобны при серийных сборках и в ограниченных пространствах.

Основные типы инструментов для затяжки фланцев

Типичные ошибки при затяжке болтов фланцевого соединения

Самые распространённые ошибки — перетяжка, недотяжка и отсутствие контрольной проверки. При перетяжке прокладка теряет эластичность, а фланец деформируется. Недотяжка ведёт к утечке и падению давления. Если болты не проверяются после запуска системы, соединение может ослабнуть из-за термического расширения. Чтобы избежать проблем, рекомендуется выполнять повторную проверку момента затяжки через 24 часа после запуска.

Распространённые ошибки и их последствия

Контроль качества и испытание фланцевых соединений

После сборки соединение проверяется визуально и под давлением. На производстве или в монтажных организациях применяют гидроиспытания: систему заполняют водой и повышают давление на 1,5 раза выше рабочего, проверяя наличие утечек. Контроль динамометром проводят после каждого термоцикла.

Этапы проверки фланцевого соединения

Советы по надёжному монтажу фланцев

Перед сборкой необходимо очистить поверхности, убедиться, что прокладка без повреждений и совпадает по диаметру. Резьбу болтов и гайки рекомендуется смазать составом на основе PTFE или графита — это снизит трение и обеспечит точный момент. Для плоских фланцев применяют умеренную затяжку, для воротниковых — полный номинал по таблице.

Рекомендации по монтажу фланцев разных типов

Заключение

Правильная затяжка болтов фланцевого соединения — залог герметичности, долговечности и безопасности трубопровода. Важно соблюдать схему крест-накрест, выполнять многопроходную затяжку и контролировать момент динамометрическим инструментом. Такие простые действия предотвращают утечки, сокращают простои и увеличивают срок службы оборудования.
