Как выбрать тип фланца: плоский, воротниковый, свободный, резьбовой или приварной встык

Выбор фланца — это не просто вопрос формы или цены. От правильности решения зависит надёжность, герметичность и срок службы всего трубопровода. Фланцы соединяют трубы, арматуру и оборудование в единый контур, обеспечивая прочность, удобство обслуживания и возможность разборки без повреждения элементов. Сегодня существует множество типов фланцев — плоские, воротниковые, свободные, резьбовые и приварные встык, и каждый из них имеет свои особенности.

Чтобы не ошибиться и не потратить лишние средства, важно понимать, где какой тип применять, какие условия эксплуатации учесть и как избежать типичных проблем вроде гальванической коррозии. В этой статье специалисты NewKey объяснят, чем различаются фланцы, как выбрать нужный тип и почему важно подбирать изделия из нержавеющей стали для долговременной и безопасной эксплуатации трубопроводной арматуры.

Что такое фланец и зачем он нужен

Основное назначение фланцевых соединений

Фланец — это металлический элемент с отверстиями под болты, который позволяет надёжно соединять две части трубопровода, резервуар или оборудование. Проще говоря, фланец — это переходная площадка между элементами системы, обеспечивающая герметичность и прочность соединения.

Без фланцев невозможно собрать сложные инженерные сети, особенно те, где требуется периодический демонтаж для обслуживания. Их используют в водоснабжении, отоплении, пищевой и химической промышленности, энергетике, нефтегазовом секторе и на производстве.

Основное назначение фланца — создать надёжное разъёмное соединение, способное выдерживать давление, температуру и воздействие рабочих сред. В отличие от сварного соединения, фланцевое можно разобрать без повреждения трубы, что значительно упрощает ремонт или модернизацию системы.

Конструкция фланца: основные элементы

Конструкция фланца на первый взгляд проста, но каждая деталь играет роль. Тело — это круглая металлическая деталь, к которой приваривается или прикручивается труба. По окружности располагаются отверстия под болты или шпильки — они обеспечивают плотное прижатие двух фланцев между собой. В центре находится уплотнительная поверхность, на которую ставится прокладка: она компенсирует микронеровности и предотвращает утечки. Для фиксации применяются болты, гайки и шайбы, а для герметизации — прокладки из резины, паронита, фторопласта или металла.

Правильная конструкция и подбор всех элементов позволяют добиться герметичности даже при высоком давлении и температуре. Несмотря на простоту, именно точность исполнения отверстий, геометрии и плоскости определяет долговечность соединения и безопасность эксплуатации трубопроводной арматуры.

Преимущества фланцевых соединений

Фланцы обеспечивают множество преимуществ перед сварными соединениями. Главное из них — разборность: при необходимости можно легко демонтировать участок трубы, заменить фитинг, установить новый клапан или произвести профилактику оборудования.

Это особенно важно в промышленности, где простои дорого стоят. Второе преимущество — герметичность: при правильном подборе прокладок и болтового усилия соединение надёжно выдерживает давление и температуру.

Третье — ремонтопригодность: если возникла течь, не нужно вырезать трубу, достаточно заменить прокладку. Кроме того, фланцы универсальны — они подходят для соединения труб из разных материалов и позволяют интегрировать в систему датчики, компенсаторы, задвижки. Всё это делает фланцевое соединение оптимальным решением для современных инженерных систем.

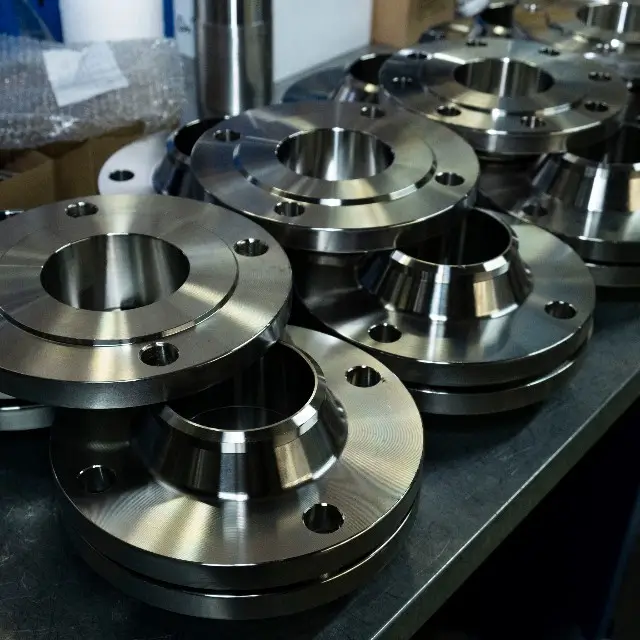

Классификация фланцев по типу конструкции

По способу соединения с трубопроводом

Фланцы классифицируют по способу присоединения.

1. Приварные — самые надёжные, они соединяются с трубой сваркой (плоские, воротниковые, приварные встык).
2. Резьбовые — наворачиваются на трубу, подходят для лёгких систем, где нельзя применять сварку.
3. Свободные фланцы — надеваются на кольцо, приваренное к трубе, и могут вращаться, облегчая совмещение отверстий. Каждый вариант подбирается под конкретные условия: давление, среду и материал трубы.

По форме уплотнительной поверхности

Также различают тип уплотнительной поверхности.

1. Гладкая — универсальна и используется с плоскими прокладками.
2. Выступ-впадина и шип-паз обеспечивают дополнительную герметичность при повышенных нагрузках.
3. Под прокладку — стандарт для водопроводных систем. Правильная форма уплотнительной поверхности критична: она влияет на распределение давления и долговечность прокладки.

Плоский приварной фланец

Конструкция и особенности

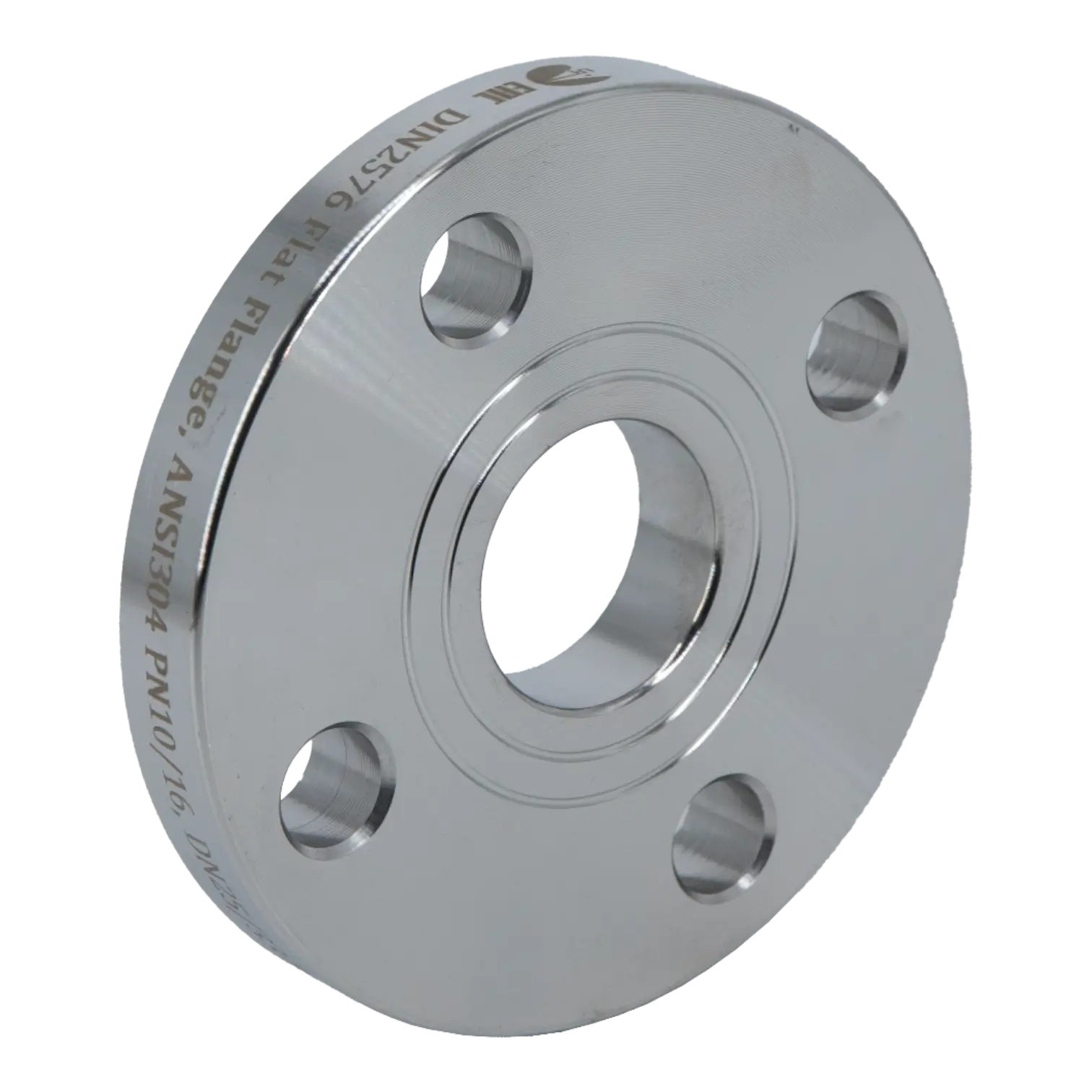

Плоский фланец— это классический вариант, знакомый каждому монтажнику. Он приваривается к трубе по наружному и внутреннему шву, образуя надёжное, но простое соединение. Конструкция максимально проста: диск с отверстиями под болты и ровная уплотнительная поверхность.

Благодаря этому такие фланцы стоят недорого, легко изготавливаются и подходят для большинства стандартных задач. Для соединения с арматурой достаточно пары болтов и стандартной прокладки — монтаж занимает считанные минуты. При этом важно соблюдать точность приварки, чтобы не допустить перекоса и обеспечить плотное прилегание прокладки.

Преимущества и недостатки

Плоский фланец ценят за простоту и низкую стоимость. Он отлично работает в системах с умеренным давлением — водоснабжение, вентиляция, отопление. Однако при давлениях выше 16 бар стоит быть осторожнее: из-за прямого шва и отсутствия горловины нагрузка распределяется неравномерно, что со временем может привести к течи.

Кроме того, плоские фланцы менее устойчивы к вибрациям, поэтому в динамических системах лучше выбирать воротниковый вариант. Тем не менее при правильной установке и подборе прокладок такие фланцы служат годами.

Область применения и советы по выбору

Плоский фланец идеально подходит для неагрессивных сред — воды, пара, воздуха, нейтральных растворов. Это оптимальное решение для бытовых и промышленных систем с низким и средним давлением.

При выборе обращайте внимание на толщину фланца, диаметр отверстий под болты и материал — для нержавеющих труб подойдёт фланец из той же стали, чтобы избежать гальванической коррозии.

Воротниковый (приварной встык) фланец

Конструкция и принцип соединения

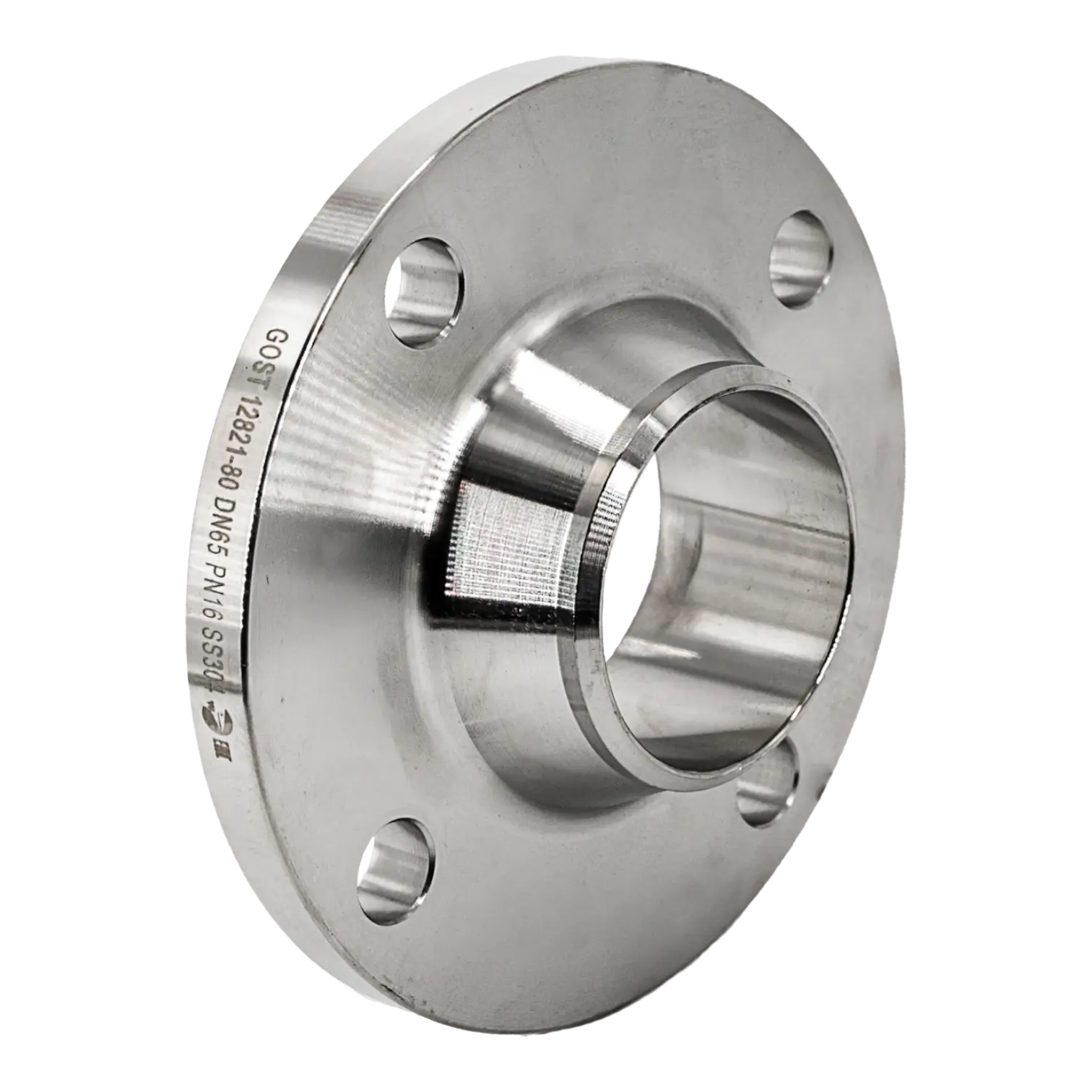

Воротниковый фланец легко узнать по характерной горловине. Благодаря плавному переходу от трубы к уплотнительной поверхности, нагрузка распределяется равномерно, и соединение выдерживает повышенные давления и температуры. Такой фланец приваривается встык к трубе, образуя прочное и долговечное соединение без концентраторов напряжений.

Преимущества и недостатки

Воротниковые фланцы считаются наиболее надёжными. Они выдерживают давление до 100 бар, устойчивы к перепадам температур и вибрациям, обеспечивают максимальную герметичность. Минус — более высокая цена и необходимость точной сварки. Однако в условиях ответственных производств (нефть, газ, химия) эти затраты полностью оправданы.

Где применяется и как выбрать

Такой фланец применяют в трубопроводах высокого давления, котельных, нефтегазовых установках, химических цехах. Для нержавеющих систем выбирайте фланцы из той же стали: одинаковый материал предотвратит гальваническую коррозию. Продукция NewKey полностью изготавливается из нержавейки и соответствует ГОСТ 12821 — это гарантирует долговечность и стабильность характеристик.

Свободный фланец на приварном кольце

Устройство и принцип работы

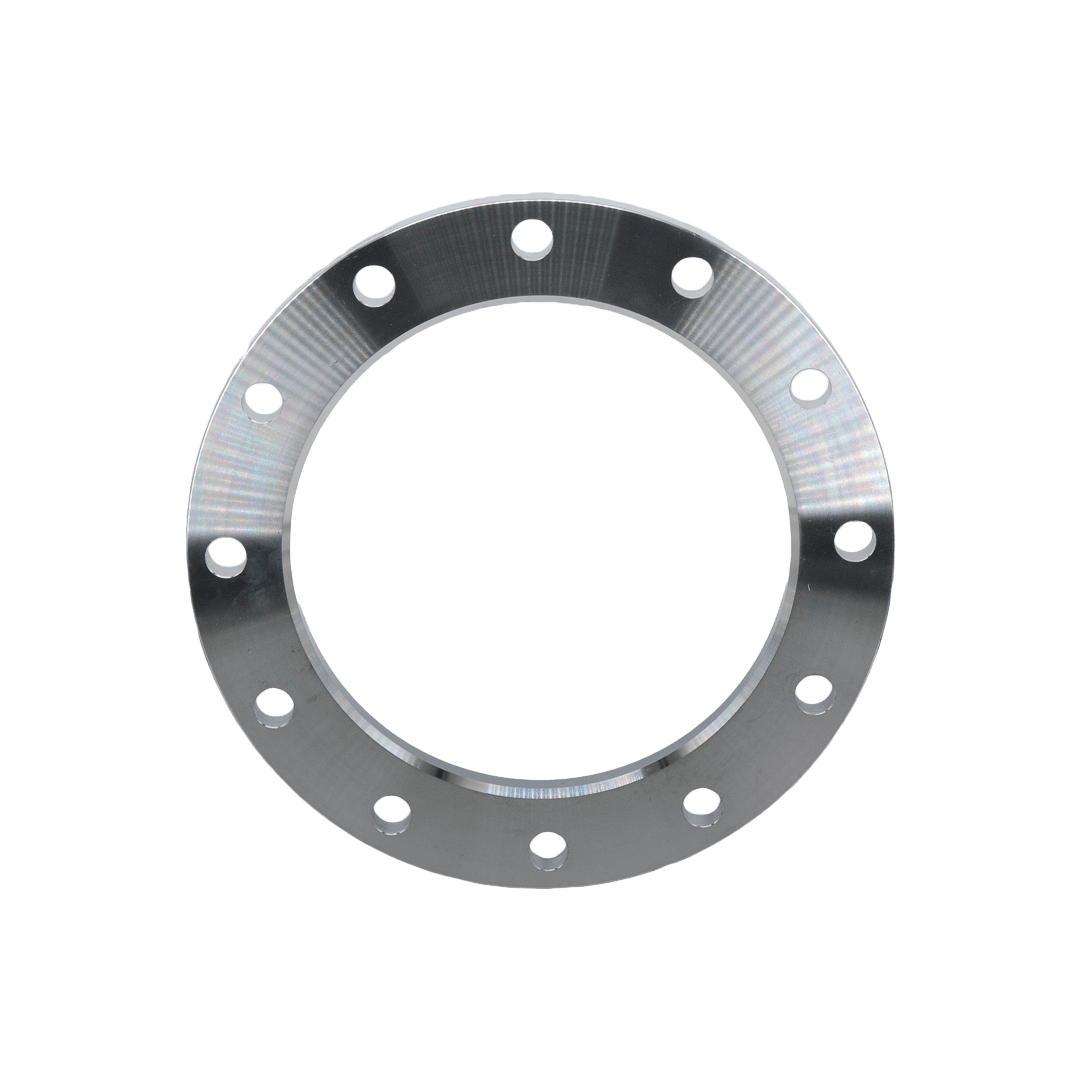

Свободный фланец состоит из двух частей: кольца, которое приваривается к трубе, и самого фланца, свободно вращающегося на кольце. При монтаже это значительно упрощает совмещение отверстий под болты, особенно в труднодоступных местах. Такой тип часто применяют на трубах из нержавеющей стали или цветных металлов.

Плюсы, минусы и применение

Главные плюсы — удобство и возможность многократного демонтажа. Это делает свободный фланец идеальным для оборудования, которое регулярно разбирают для промывки или проверки. Минус — ограничение по давлению (до 10 бар).

Его применяют в пищевой, фармацевтической и химической промышленности, где важна коррозионная стойкость. Если же соединяются трубы из разных металлов, свободный фланец помогает избежать гальванической коррозии: фланец из нержавейки контактирует только с кольцом из того же материала, изолируя стык от разрушающего воздействия.

Резьбовой фланец

Особенности конструкции и применение

Резьбовой фланец имеет внутреннюю резьбу и накручивается на трубу без сварки. Это удобно, когда работа ведётся в помещениях, где сварку запрещено использовать, например, при монтаже газовых систем. Однако резьбовое соединение менее надёжно при вибрациях и высоком давлении, поэтому его применяют на трубопроводах малого диаметра. Резьбовые фланцы часто используют для подключения манометров, клапанов или резервуаров, где требуется быстрое и простое соединение без огневых работ. При выборе важно учитывать шаг и тип резьбы, материал трубы и герметизацию — нить или уплотнительная паста.

Приварной встык фланец

Особенности и отличие от воротникового

Приварной встык фланец отличается тем, что не имеет горловины — труба соединяется торец в торец. Это позволяет сэкономить место, но требует высокой точности при монтаже. Такие фланцы применяют в системах с высоким давлением и температурой, где требуется минимальная вероятность протечки. Их герметичность обеспечивается качественной сваркой и точной подгонкой торцов.

Преимущества и рекомендации

Главное преимущество — высокая герметичность и компактность. Недостаток — сложность монтажа: требуется точная выверка осей труб. При выборе обращайте внимание на толщину стенки трубы и материал. Если используются нержавеющие трубы, применяйте фланцы из нержавейки того же типа, чтобы избежать гальванической коррозии.

Сравнение типов фланцев

Материалы изготовления фланцев

Фланцы производят из различных сталей и сплавов.

• Углеродистая сталь — доступна по цене, но подвержена коррозии, поэтому требует покрытия или окраски.
• Нержавеющая сталь — лучший выбор для долговечной эксплуатации: она устойчива к влаге, кислотам и температурным колебаниям. Именно из нержавейки изготовлены фланцы NewKey, что делает их идеальными для пищевой, химической и фармацевтической отраслей.
• Легированные стали применяют в условиях высоких температур,
• Цветные металлы — в специальных средах, где требуется химическая инертность.

При подборе важно учитывать не только прочность, но и совместимость материалов, чтобы избежать коррозии на стыке разных металлов.

Стандарты и маркировка фланцев

Фланцы производятся по различным стандартам: ГОСТ, DIN, ANSI. Российские ГОСТы регулируют размеры, давление, типы поверхностей. DIN и ANSI применяются при импорте или совместных проектах. Например, обозначение Фланец 10 Ру16 ГОСТ 12820-80 означает, что это плоский фланец, рассчитанный на давление 16 бар, с присоединительными размерами по стандарту 12820. Зная маркировку, можно точно подобрать аналог для замены или проектирования трубопровода.

Как подобрать фланец под задачу: пошаговая инструкция

1. Определите рабочие параметры: давление, температуру и тип среды.
2. Уточните материал трубы и арматуры.
3. Выберите способ присоединения — сварка, резьба или свободное кольцо.
4. Проверьте стандарт (ГОСТ, DIN, ANSI) и совпадение отверстий под болты.
5. Подберите подходящую прокладку и крепёж.

Следуя этим шагам, вы сможете подобрать фланец, который обеспечит надёжность и безопасность системы на годы вперёд.

Частые ошибки при выборе фланцев

На практике часто встречаются типичные ошибки: неправильный выбор давления, игнорирование материала среды, несовпадение размеров отверстий под болты. Ещё одна распространённая проблема — гальваническая коррозия, возникающая при соединении фланцев и труб из разных металлов. Чтобы избежать разрушения, всегда используйте одинаковые материалы или специальные изолирующие прокладки. Также важно не применять резьбовые фланцы в системах с вибрацией — это приводит к разгерметизации.

Заключение

Выбор фланца — это шаг, от которого зависит безопасность и срок службы трубопровода. Для высоких давлений подойдут воротниковые и приварные встык фланцы, для универсальных решений — плоские и свободные.

Главное правило — подбирать фланцы и фитинги из нержавеющей стали одного типа, чтобы избежать гальванической коррозии и продлить срок службы оборудования.

Компания NewKey предлагает широкий выбор фланцев, фитингов и запорной арматуры из нержавеющей стали, полностью соответствующих стандартам ГОСТ, DIN и ANSI. Мы поможем подобрать оптимальное решение под ваши условия эксплуатации.
