Фланцы при вибрации и скачках давления: как продлить срок службы

Вибрационные воздействия на трубопровод — одна из главных причин разрушения фланцевых соединений. При постоянных колебаниях металл испытывает циклические нагрузки, что вызывает микроподвижки между деталями и постепенную усталость материала. Простыми словами, фланец начинает «дышать»: микроскопические перемещения ослабляют натяг болтов, а в местах сварных швов появляются микротрещины. Чем выше частота и амплитуда вибрации, тем быстрее происходит разрушение. Особенно это актуально для систем, где фланцы установлены рядом с насосами, компрессорами или турбинами. Поэтому при проектировании важно учитывать не только давление, но и вибрационные характеристики линии, подбирать фланцы с запасом прочности и контролировать качество сварки.

Что происходит при перепадах температуры — термическое расширение металла

Перепады температур — ещё один источник риска. При нагревании металл расширяется, при остывании — сжимается, и это постоянное изменение размеров создаёт напряжения в зоне фланца. Болты, фланцевое тело и прокладка расширяются по-разному, что нарушает равновесие усилий. Если материал фланца не рассчитан на такие циклы, появляются микродеформации, а герметичность соединения снижается. Термические напряжения особенно опасны для фланцев из углеродистой стали в паропроводах и линиях горячей воды, где температура может достигать +400 °C. В таких случаях лучше применять нержавеющие или легированные стали, которые сохраняют стабильные размеры и не теряют прочности при высоких температурах.

Как вибрации и гидроудары влияют на герметичность прокладок

Гидроудары — кратковременные скачки давления в системе — создают импульсные нагрузки на фланцы. При этом прокладка, играющая роль герметизирующего элемента, испытывает резкие сжатия и разжатия. Со временем материал прокладки теряет эластичность и перестаёт плотно прилегать. При постоянной вибрации и импульсных скачках давления важно использовать уплотнения из PTFE, графита или металлических колец, которые устойчивы к деформации. Если же применяются мягкие материалы (паронит, резина), срок службы фланцевого узла сокращается в несколько раз.

Основные причины снижения ресурса фланцевых соединений

Как вибрация и термонагрузки влияют на фланцевое соединение

Механизм усталостных трещин в зонах сварки и болтов

Усталостные трещины — типичное последствие длительной вибрации. Они возникают в местах концентрации напряжений: у основания воротника, в сварном шве и вокруг отверстий под болты. При каждом цикле колебаний металл слегка изгибается, и через тысячи циклов микротрещины начинают распространяться, ослабляя структуру. Со временем это приводит к протечкам или даже разгерметизации. Для предотвращения важно применять фланцы с плавными переходами сечения (воротниковые), которые равномерно распределяют усилия. Также помогает правильный выбор толщины прокладки — слишком тонкая не компенсирует вибрации, слишком толстая даёт усадку.

Потеря момента затяжки и просадка уплотнения

Вибрации вызывают постепенное ослабление болтового натяга. Даже если затяжка выполнена идеально, при динамических нагрузках соединение «раскачивается», и момент падает. Прокладка уплотняется, а фланцы сближаются, что изменяет усилие на болтах. В результате давление на прокладку снижается, и появляется утечка. Решением является использование динамометрических ключей при монтаже, пружинных шайб или стопорных гаек.

Почему важно компенсировать температурное расширение труб

При нагревании трубопроводы удлиняются, а фланцы испытывают дополнительные осевые нагрузки. Если не предусмотрен компенсационный элемент — компенсатор или гибкая вставка — фланцевое соединение получает дополнительное растягивающее усилие. Это особенно опасно на длинных участках труб без подвижных опор. Компенсаторы и гибкие вставки позволяют сгладить термические расширения, снижая нагрузку на сварку и болты.

Зоны риска в фланцевом соединении при колебаниях

Материалы и конструкции фланцев, устойчивые к вибрации и нагрузкам

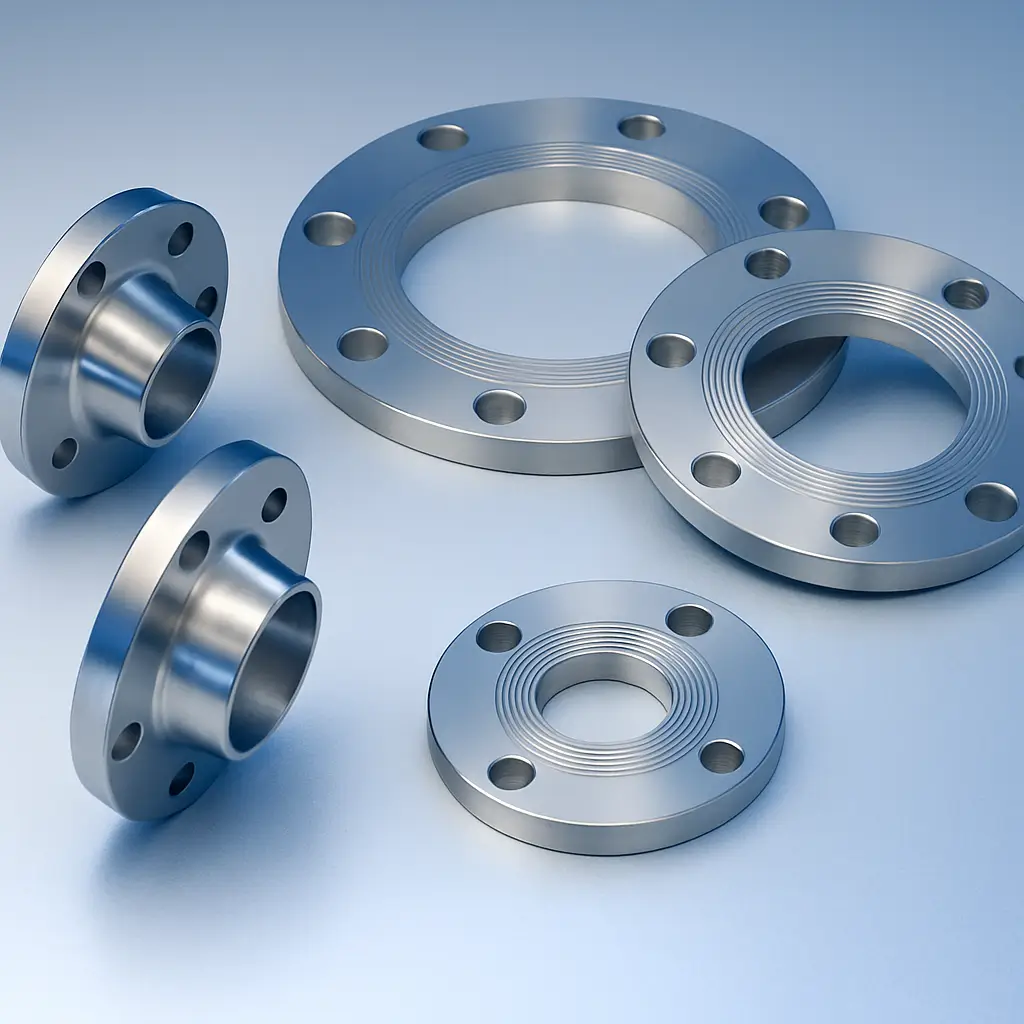

Почему нержавеющая сталь лучше при переменных условиях

Нержавеющая сталь сочетает прочность, пластичность и коррозионную стойкость, что делает её оптимальной для работы в условиях вибрации и термонагрузок. Марки AISI 304 и AISI 316 сохраняют свойства при температурах до +500 °C, не теряют эластичности и не подвержены хрупкому разрушению. Кроме того, такие фланцы выдерживают многократные циклы нагрева и охлаждения без появления трещин. При выборе важно учитывать не только марку, но и обработку поверхности — ровная, без рисок, обеспечивает плотное прилегание прокладки и минимизирует микроподвижки.

Воротниковые фланцы — плавное распределение напряжений

Воротниковый фланецимеет коническую шейку, которая равномерно передаёт нагрузку от болтового усилия на корпус трубы. За счёт этого напряжение распределяется по всей длине сварного шва, а не концентрируется в одном месте. Простыми словами, фланец не «ломает» трубу, а работает вместе с ней как единое целое. Поэтому воротниковые модели применяются на линиях высокого давления, где присутствуют вибрации и температурные перепады.

Рекомендуемые материалы фланцев для тяжёлых условий

Как продлить срок службы фланцев при вибрациях и скачках давления

Равномерная затяжка болтов по крестовой схеме

Чтобы фланцы не теряли герметичность при вибрации, болты необходимо затягивать крест-накрест, постепенно увеличивая усилие в несколько проходов. Такой способ обеспечивает равномерное распределение нагрузки по прокладке и предотвращает перекос. При монтаже обязательно используют динамометрический ключ — он исключает перетяжку и гарантирует стабильный момент.

Применение демпферов и компенсаторов вибрации

Для снижения вибрационных воздействий между фланцем и трубой устанавливают демпфирующие элементы — гибкие вставки, компенсаторы или виброопоры. Они поглощают часть колебаний и предотвращают передачу ударов на металлические соединения. Это особенно важно для насосных станций и компрессорных установок.

Практические меры по продлению срока службы фланцев

Как правильно подобрать фланцы для работы в тяжёлых условиях

При выборе фланцев учитываются рабочие параметры: номинальное давление PN, диапазон температур, частота вибраций и тип транспортируемой среды. Для высоких давлений (PN 25–40) выбирают воротниковые фланцы, для умеренных — плоские приварные. Важно, чтобы материал фланца и болтов совпадал по термическому коэффициенту расширения.

Подбор фланцев по условиям эксплуатации

Обслуживание и диагностика фланцевых соединений

Регулярная проверка состояния фланцев помогает продлить срок службы оборудования. Болты подтягивают по графику — через 3 месяца на паропроводах, раз в полгода на химических линиях. Диагностика выполняется визуально, а при подозрении на утечки применяют ультразвуковой или капиллярный контроль.

Рекомендованная периодичность обслуживания фланцев

Типичные ошибки при эксплуатации фланцев в динамичных условиях

Основные ошибки — недотяжка болтов, использование неподходящих прокладок и отсутствие компенсации расширения труб. Недотяжка приводит к утечкам, а излишне жёсткое крепление труб вызывает изгиб фланца. При температурах выше +400 °C нельзя применять резиновые уплотнения — они теряют форму и герметичность.

Частые ошибки при эксплуатации фланцев

Заключение

Фланцы, работающие в условиях вибраций и перепадов давления, требуют особого подхода — от выбора материала до регулярного обслуживания. Использование нержавеющей стали, воротниковых конструкций, качественных прокладок и компенсаторов вибрации позволяет продлить срок службы системы на годы. Простыми словами — долговечность фланцев обеспечивается не только металлом, но и правильной эксплуатацией.
