Пластиковые фланцы: когда выбрать ПВХ, ПП или CPVC вместо металла

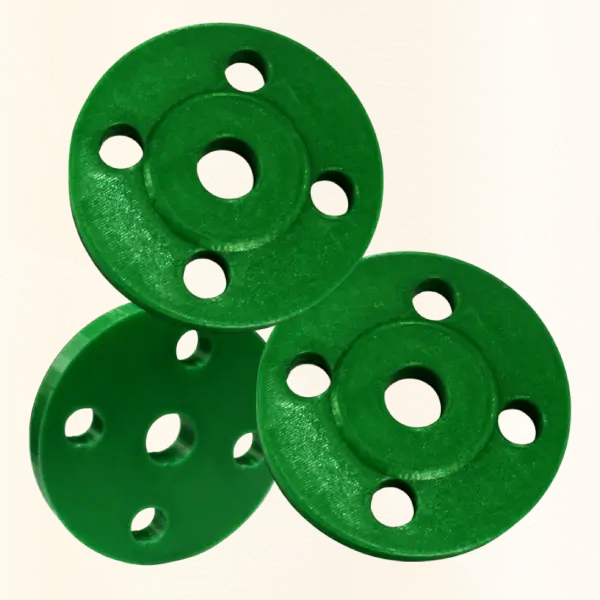

Фланец — это элемент, который обеспечивает надёжное, герметичное и при этом разборное соединение между краном, задвижкой или другими участками трубопровода. Если металлические версии используются десятилетиями, то пластиковые фланцы из ПВХ, ПП и CPVC появились сравнительно недавно — вместе с развитием полимерных трубопроводных систем.

Они выполняют те же функции: удерживают давление, обеспечивают герметичность и жёсткость узла, но вес у них в разы меньше, а монтаж значительно проще. В системах, где не нужно выдерживать давление выше 16 бар и температуру свыше +90 °C, пластиковые фланцы становятся оптимальным решением. Их применяют в водоснабжении, химических установках, вентиляции, бассейнах и пищевой промышленности. При этом такие соединения полностью соответствуют нормам ГОСТ и DIN, если подобраны по диаметру DN и давлению PN.

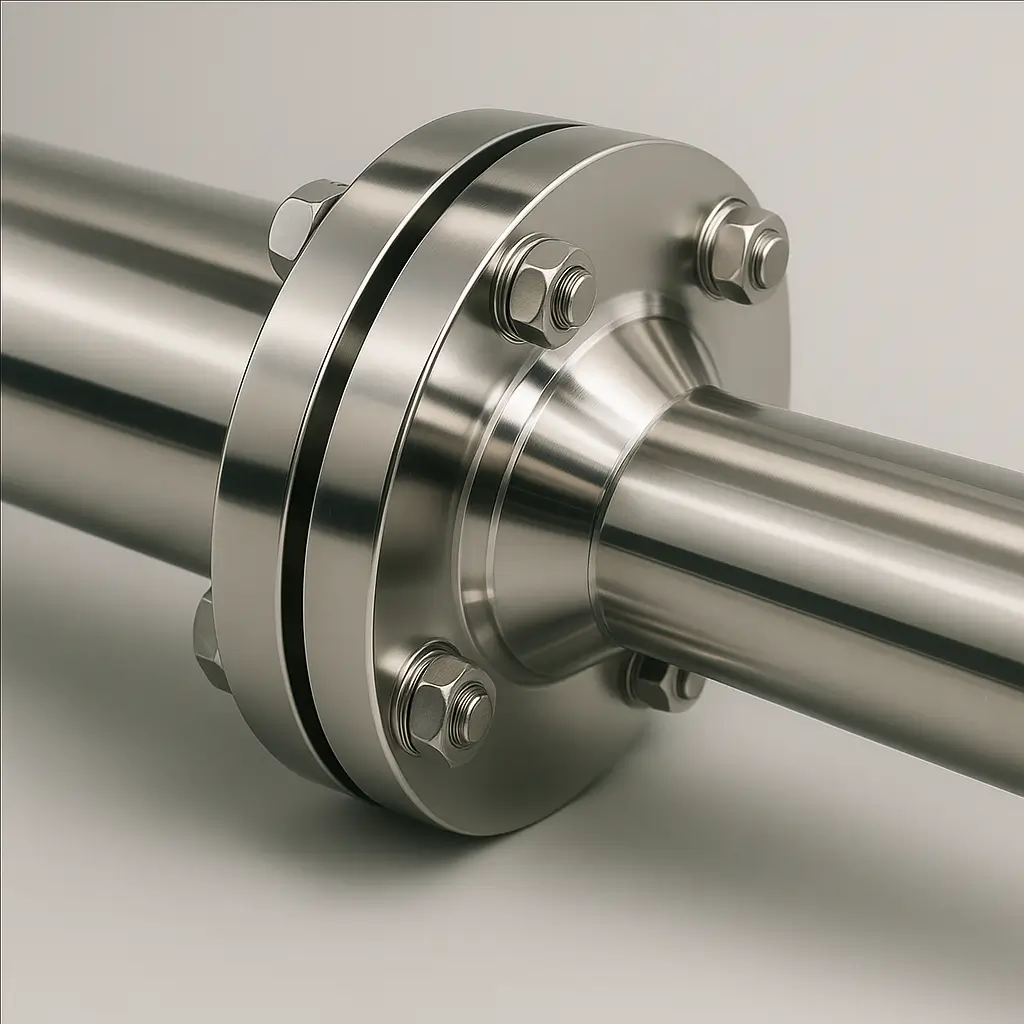

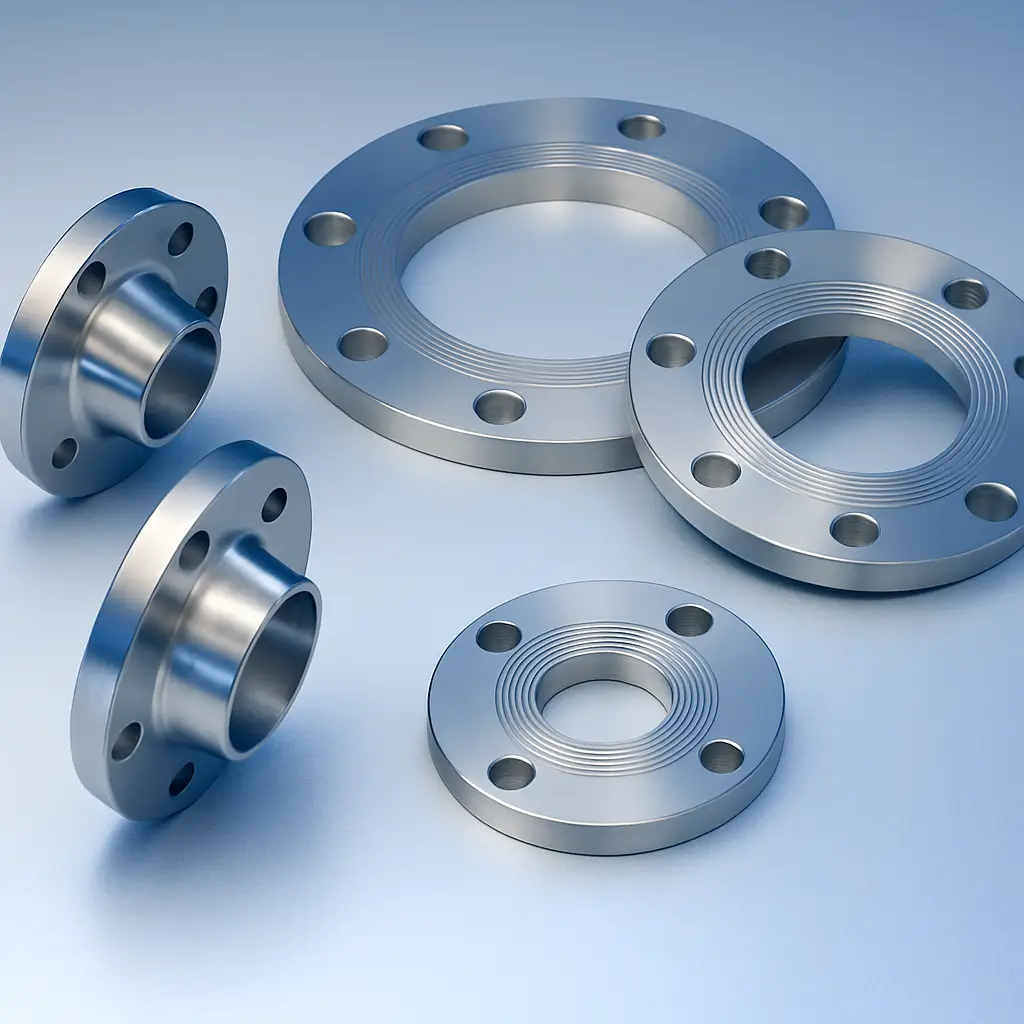

Сравнение пластиковых и металлических фланцев

Почему появились пластиковые аналоги металлических фланцев

Переход к пластикам связан с потребностью в лёгких и некорродирующих решениях. Там, где сталь со временем ржавеет или требует окраски, пластиковый фланец сохраняет геометрию и прочность десятилетиями. Современные термопласты обладают высокой химической стойкостью — они не вступают в реакцию с водой, солями, кислотами и щелочами.

Это позволяет использовать такие фланцы в очистных сооружениях, бассейнах, лабораториях, где металлическая арматура быстро выходит из строя. Кроме того, пластиковые фитинги и фланцы не требуют сварки: достаточно затянуть болты с резиновой прокладкой — и соединение готово. Вес в три-пять раз меньше, чем у металла, а значит, снижается нагрузка на опоры трубопровода.

Где востребованы фланцы из ПВХ, ПП и CPVC

Пластиковые фланцы применяются там, где важны коррозионная стойкость, гигиеничность и простота сборки. Это водоснабжение, канализация, бассейны, химические реакторы, вентиляция, линии подачи моющих растворов, пищевые производства.

ПВХ используют для холодной воды, ПП — для горячей, CPVC — для агрессивных химических сред. Также фланцы из пластика часто применяют во временных и мобильных системах: при монтаже очистных установок или резервных магистралей, где требуется быстрая сборка без сварки. При правильном подборе по PN и DN такие соединения служат 20–30 лет, не теряя герметичности.

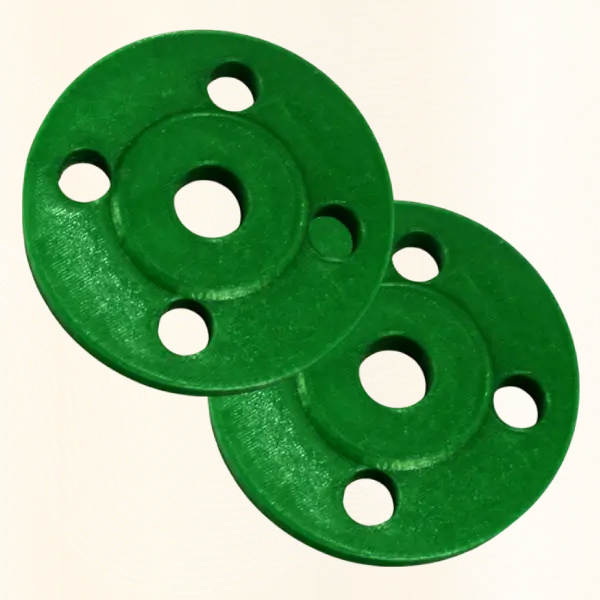

Основные виды пластиковых фланцев и их особенности

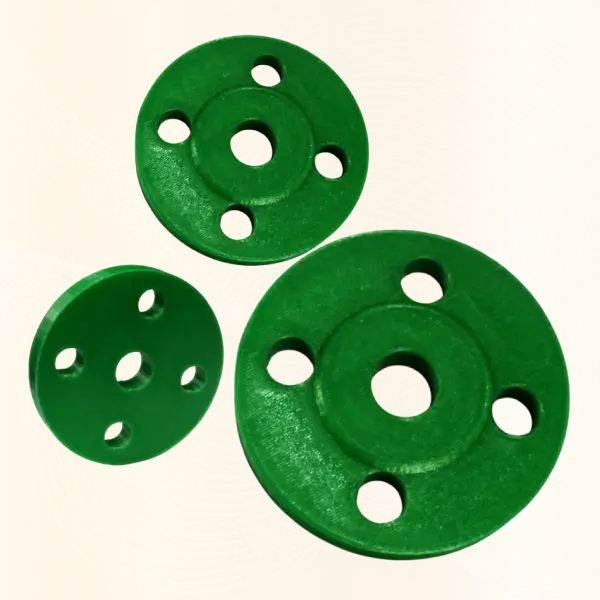

Фланцы из ПВХ (PVC-U) — лёгкость и устойчивость к коррозии

ПВХ-фланцы применяются прежде всего в системах холодного водоснабжения и технических трубопроводах. Материал — непластифицированный поливинилхлорид — не подвержен коррозии и биологическому обрастанию. Давление до PN 16 и температура до +60 °C делают их оптимальными для подачи воды, солевых растворов и нейтральных реагентов. Лёгкость и простота монтажа особенно ценны в коммунальных и частных сетях. ПВХ не влияет на вкус и состав воды, поэтому используется даже в пищевой отрасли.

Фланцы из ПП — прочность и термостойкость

Полипропиленовые фланцы выдерживают температуру до +90 °C и давление до 16 бар. Они применяются в системах горячего водоснабжения, отопления, технологических линиях с умеренным нагревом. ПП устойчив к УФ-излучению, не стареет на открытом воздухе, не требует окраски. Благодаря низкой теплопроводности фланцы ПП уменьшают теплопотери, что особенно важно для длинных трасс.

Фланцы из CPVC — повышенная химическая и температурная стойкость

Хлорированный ПВХ (CPVC) — материал для сложных условий: химических производств, лабораторий, линий дозирования кислот. Он сохраняет форму при +95 °C и не разрушается от агрессивных растворов. Поэтому CPVC-фланцы часто выбирают вместо нержавейки, когда важен баланс стоимости и долговечности.

Сравнение пластиковых материалов

Когда стоит выбрать пластиковый фланец вместо металлического

Пластиковые фланцы идеальны там, где давление не превышает PN 16 и температура до +90 °C. Они используются в системах водоснабжения, вентиляции, пищевой и химической промышленности. Благодаря малому весу снижается нагрузка на опоры и соединения, а монтаж упрощается — достаточно ручного инструмента. Для агрессивных сред (кислоты, щёлочи) лучше CPVC, для воды — ПВХ или ПП.

Типовые случаи применения

Преимущества и недостатки пластиковых фланцев

Главные плюсы — коррозионная стойкость, лёгкость, доступная цена и простота монтажа. Недостатки — ограниченная механическая прочность и невозможность работы при высоком давлении или температуре. В сетях с паром, нефтью или газом пластиковые фланцы использовать нельзя.

Преимущества и ограничения

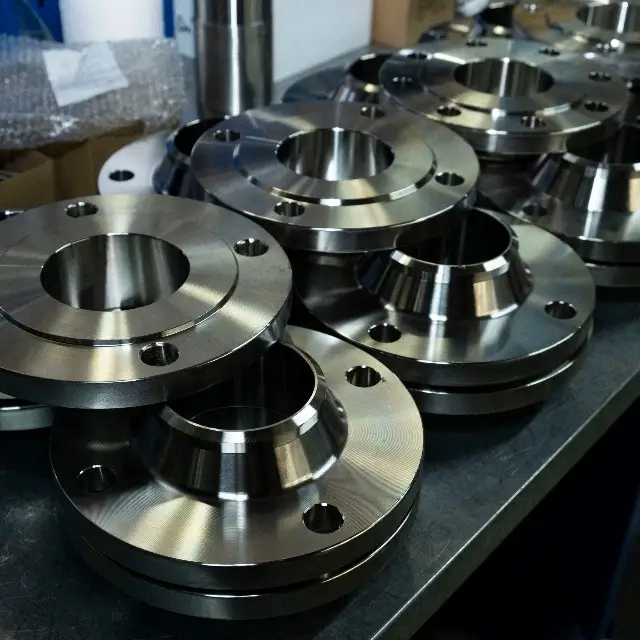

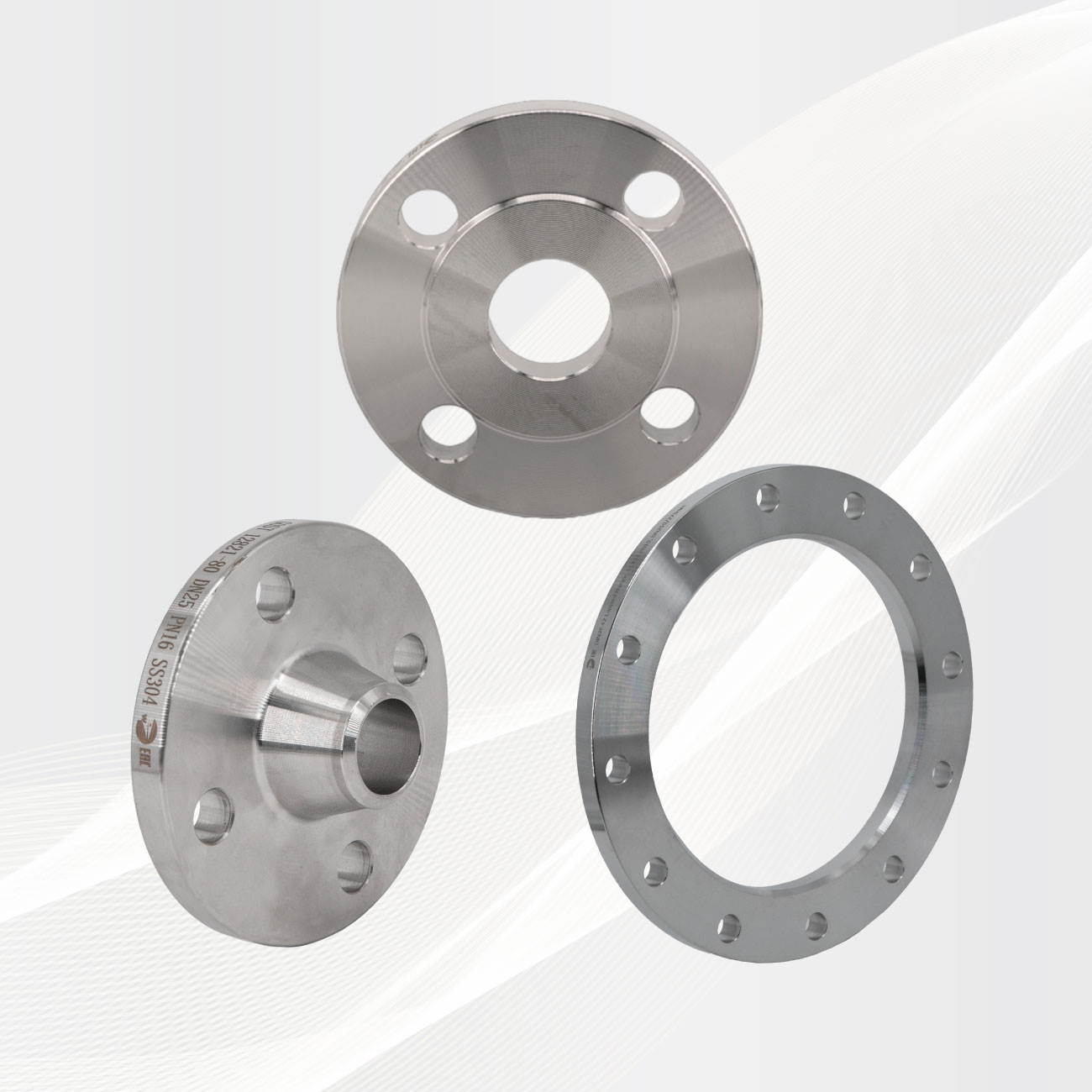

Как выбрать материал фланца под задачу

При подборе учитывают температуру, давление PN и состав среды. Для воды и воздуха подойдёт ПВХ, для горячей воды — ПП, для кислот и щёлочей — CPVC. При подключении к металлической арматуре нужно использовать мягкие прокладки и равномерную затяжку болтов.

Подбор фланца по среде

Совместимость пластиковых и металлических соединений

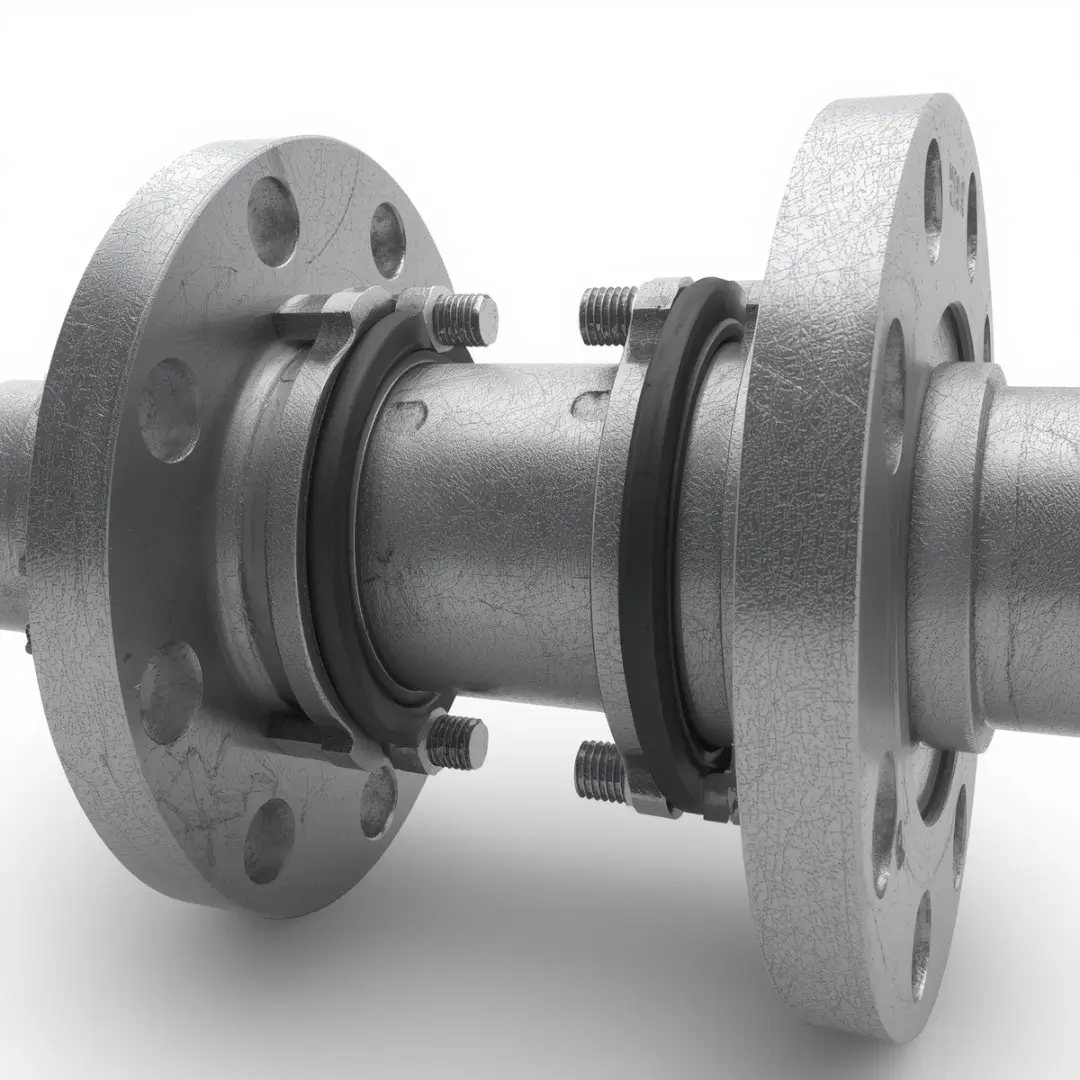

При стыковке пластиковых и металлических фланцев особенно важно соблюдать правильный момент затяжки болтов и использовать подходящие прокладки. Дело в том, что пластик и металл обладают разной жёсткостью и тепловым расширением. При чрезмерной затяжке болтов пластиковый фланец может деформироваться, потерять геометрию уплотнительной поверхности или даже треснуть. Чтобы этого не произошло, применяют эластичные прокладки из EPDM, PTFE или резины NBR, которые равномерно распределяют нагрузку и компенсируют перепады температуры. Такие прокладки сохраняют герметичность даже при небольших колебаниях давления и предотвращают утечку среды.

Монтаж должен выполняться с контролем момента затяжки — болты затягивают крест-накрест, постепенно, без рывков. Это особенно важно при диаметрах от DN50 и выше, когда давление на уплотнительную зону велико. Для пластиковых соединений рекомендуется использовать пластиковые шайбы или прокладки из мягких материалов, чтобы металлические гайки не повредили фланцевую поверхность. При испытаниях на герметичность соединение проверяют под давлением, превышающим рабочее (обычно 1,5 × PN). Если система подвержена вибрациям, применяют гибкие компенсаторы или муфты, которые снижают нагрузку на фланец. Такой подход обеспечивает долговечность соединения и предотвращает утечки даже при длительной эксплуатации пластиковых и металлических трубопроводов.

Рекомендации

Нормативные документы и стандарты

Пластиковые фланцы регламентируются стандартами ISO 7005-3, DIN 8063, ISO 15493 и ГОСТ 32415-2013.Они определяют размеры, допуски и испытания на герметичность.

Заключение

Пластиковые фланцы из ПВХ, ПП и CPVC — современная альтернатива металлическим соединениям в системах низкого и среднего давления. Они отличаются лёгкостью, устойчивостью к коррозии и простотой монтажа, при этом полностью сохраняют герметичность даже при постоянных перепадах температуры и давления. Такие фланцы используются в водопроводах, химических установках, пищевых и фармацевтических линиях, где важны чистота среды и отсутствие ржавчины. Благодаря малому весу и удобству сборки пластиковые системы не требуют сварки и сложного инструмента, что существенно сокращает время монтажа и стоимость проекта.

Для воды, реагентов, пищевых растворов и агрессивных химических сред пластиковые фланцы позволяют снизить нагрузку на опоры трубопровода и продлить срок службы оборудования. Они не подвержены коррозии, не нуждаются в покраске и демонстрируют стабильную работу в течение десятков лет. При правильном подборе материала по температуре и давлению (ПВХ, ПП или CPVC) такие соединения становятся надёжной и экономичной альтернативой металлическим фланцам. Это оптимальный выбор для тех, кто ищет баланс между долговечностью, безопасностью и стоимостью при проектировании инженерных систем.
