Воротниковые фланцы: когда их применение действительно необходимо

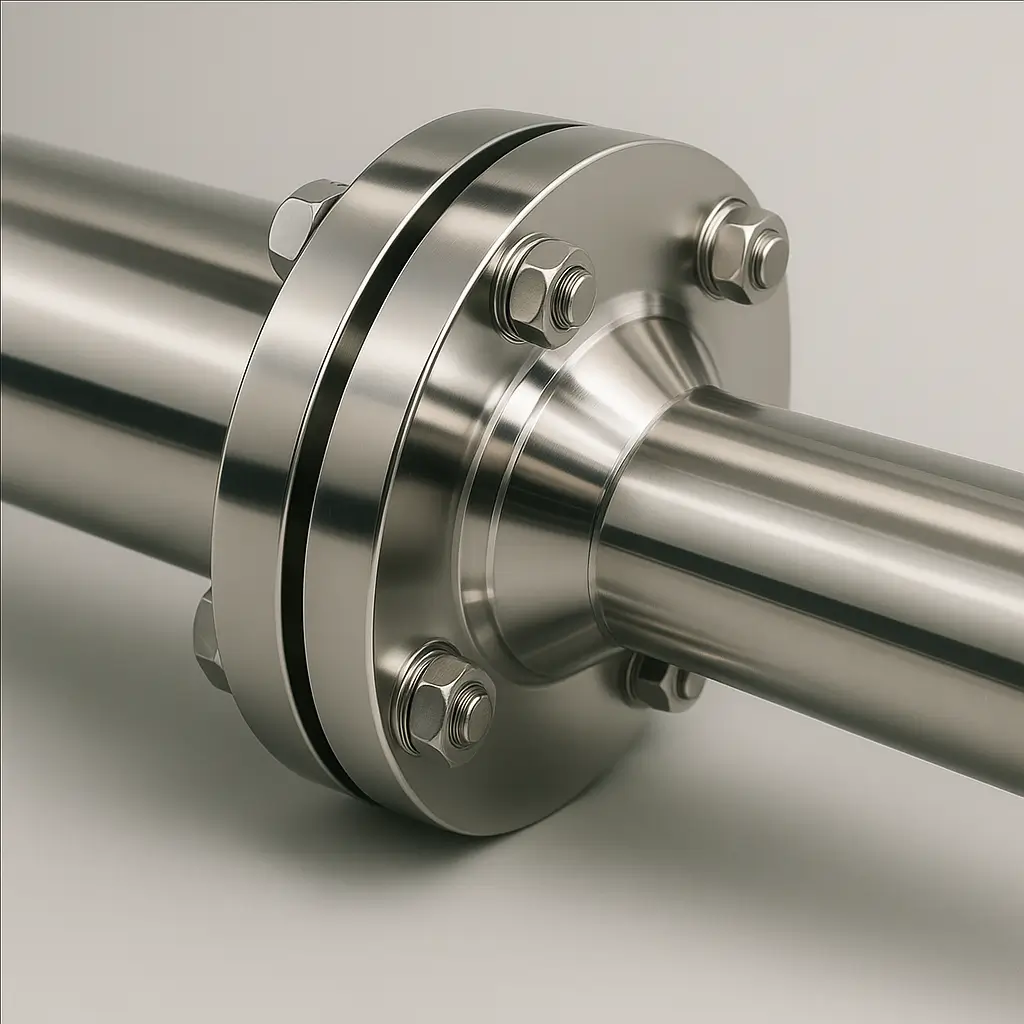

Воротниковый фланец — это разновидность приварного фланцевого соединения, применяемого в промышленных трубопроводах высокого давления и температуры. Конструкция отличается наличием удлинённой конической шейки, переходящей в диск фланца. Именно эта форма обеспечивает равномерное распределение нагрузки от давления внутри трубы и защищает сварной шов от избыточных напряжений. Сварка выполняется встык: фланец и труба соединяются по торцу, образуя единое целое.

Такое решение исключает острые переходы и концентраторы напряжений, характерные для плоских фланцев. Благодаря этому воротниковые фланцы обеспечивают герметичность даже при циклических перепадах температуры или вибрациях. Простыми словами, если трубопровод работает «на пределе» — с паром, горячими жидкостями или химически активными средами, — воротниковый фланец становится гарантией прочности соединения и безопасной эксплуатации оборудования.

Основные характеристики воротниковых фланцев

Принцип передачи нагрузки и почему он повышает надёжность

Ключевая особенность воротникового фланца — передача давления не только на место сварного соединения, но и на всю длину воротниковой части. В обычных плоских фланцах основная нагрузка концентрируется в зоне сварки, что при длительной эксплуатации ведёт к микротрещинам. В воротниковом варианте шейка плавно «гасит» внутреннее давление и направляет его вдоль оси трубы. Это снижает риск разрушения и утечки даже при температуре +400…+500 °C. Простыми словами, воротниковый фланец распределяет усилие «мягко», не позволяя металлу уставать.

Такая конструкция особенно ценна на магистралях высокого PN 25–40, где важна стабильность под длительными нагрузками. Благодаря равномерному распределению напряжений срок службы трубопровода увеличивается в 1,5–2 раза. В результате уменьшается количество ремонтов, а герметичность сохраняется десятилетиями — при условии правильной сварки и подбора материала.

Основные области применения — от паропроводов до химических линий

Сфера применения воротниковых фланцев чрезвычайно широка. Их устанавливают на паропроводах, тепловых сетях, химических и нефтеперерабатывающих установках, а также в магистралях подачи горячей воды, нефти, газа и агрессивных растворов. Там, где давление превышает 25 бар, а температура приближается к 500 °C, использование воротниковых фланцев становится обязательным требованием проектной документации.

Такие изделия выпускаются по стандартам ГОСТ 12821-80, ГОСТ 33259-2015, DIN 2633, ANSI B16.5, что гарантирует совместимость с другими элементами арматуры. Простыми словами, если вы проектируете или обслуживаете трубопровод, где «ошибок быть не может», — выбирайте воротниковый тип: он устойчив к вибрациям, циклам нагрева и агрессивным средам, а также соответствует международным нормам надёжности.

Особенности формы воротникового фланца

Что такое «воротник» и зачем он нужен

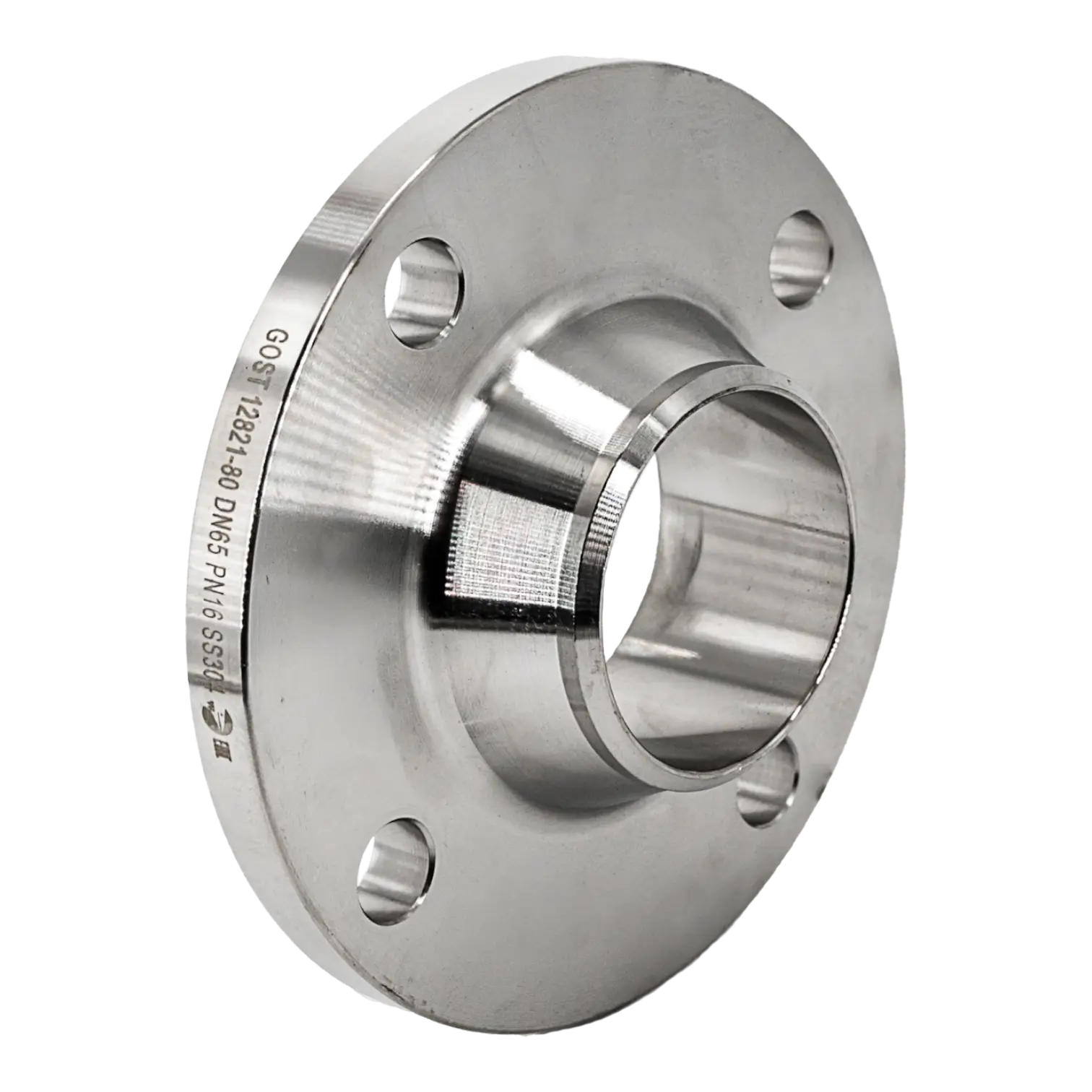

Воротник — это удлинённая часть фланца конической формы, переходящая в тело трубы. Он нужен для плавного перераспределения нагрузок. В момент, когда внутри трубопровода возникает избыточное давление, шейка принимает часть усилия и передаёт его на стенку трубы, снижая напряжение в области сварного шва. Такая конструкция работает как «амортизатор» — компенсирует колебания давления и температурные деформации. Поэтому при монтаже систем с высокими параметрами среды воротниковый фланец обеспечивает надёжное герметичное соединение даже при частых пусках и остановках оборудования. Это делает его идеальным для энергетики, нефтехимии, судостроения и тяжёлой промышленности, где безопасность соединения напрямую влияет на устойчивость процесса.

Как выполняется сварка «встык» и почему она повышает герметичность

Сварка «встык» предполагает соединение торцов трубы и фланца под полным проваром без зазора. В результате металл шва становится однородным по структуре с основным материалом. Это обеспечивает максимальную прочность и устойчивость к утечкам. После зачистки поверхность получается ровной, что важно для прилегания прокладки. При качественном исполнении такой шов выдерживает давление до 40 бар без дополнительного усиления. Кроме того, стыковая сварка исключает внутренние полости, где могла бы скапливаться влага или химические отложения, — это особенно важно для трубопроводов с реагентами и паром. Простыми словами, сварка встык превращает фланец и трубу в единое целое, обеспечивая надёжность и долговечность узла.

Преимущества формы воротникового фланца

Когда использование воротниковых фланцев обязательно

Воротниковые фланцы применяются там, где нельзя допустить разгерметизации: в системах высокого давления, паровых магистралях, установках химической и нефтяной промышленности. При PN > 25 и t > +300 °C они фактически безальтернативны. В отличие от плоских, воротниковые фланцы выдерживают вибрации, не теряют форму при терморасширении и сохраняют герметичность десятки лет. Их устанавливают на трубопроводах компрессорных станций, ТЭЦ, нефтеперекачивающих узлов. Простыми словами, если среда горячая, агрессивная или система испытывает перепады давления — только воротниковый тип обеспечит безопасность.

Условия выбора воротникового фланца

Сравнение воротниковых и плоских фланцев

Плоский фланец приваривается к торцу трубы и работает как «крышка», удерживаемая болтами. Воротниковый же образует с трубой цельное соединение, благодаря чему выдерживает давление и температуру в несколько раз выше. Для примера: при PN 16 достаточно плоского типа, но при PN 25 и выше — требуется воротниковый. Кроме того, плоский фланец чувствителен к перекосам и неравномерной затяжке болтов, тогда как воротниковый компенсирует небольшие смещения за счёт шейки. Его герметичность сохраняется даже при многократных циклах нагрева-охлаждения.

Сравнение воротникового и плоского фланцев

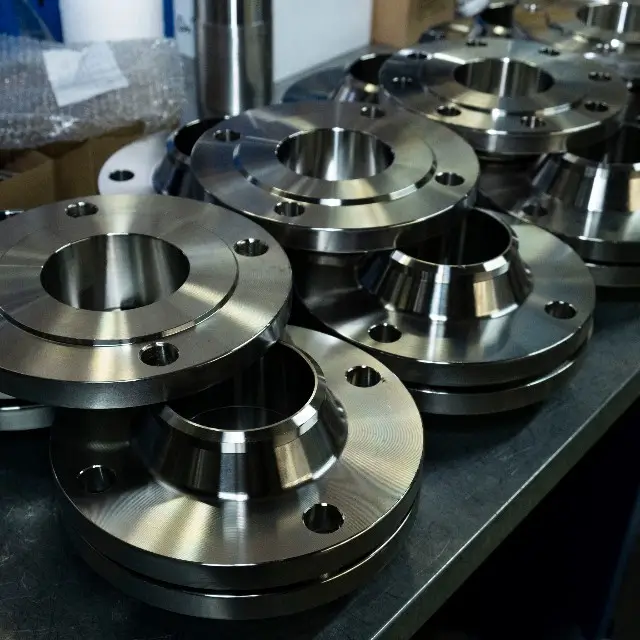

Материалы изготовления воротниковых фланцев

Материал подбирается в зависимости от рабочей среды. Для воды и пара подходят углеродистые стали (Ст20), для нефти и газа — низколегированные (09Г2С), а для агрессивных химий — нержавеющие сплавы AISI 304 и 316. Эти марки регламентируются стандартами ГОСТ 12821-80 и ГОСТ 33259-2015. Нержавеющая сталь сохраняет прочность при t до +500 °C и устойчива к коррозии, что делает её оптимальной для длительной эксплуатации. Простыми словами, чем агрессивнее среда — тем «дороже» материал должен быть, но и тем выше срок службы узла.

Материалы воротниковых фланцев и их применение

Как правильно выбрать воротниковый фланец

При подборе учитывают диаметр DN, давление PN и температуру среды. Совместимость размеров проверяется по стандартам ГОСТ 12821, DIN 2633, ANSI B16.5. Для надёжности рекомендуется подбирать материал с запасом прочности — например, AISI 316 вместо 304, если температура приближается к предельной. Монтаж выполняется сваркой встык с контролем шва неразрушающими методами.

Подбор воротникового фланца по параметрам

Преимущества и недостатки воротниковых фланцев

Главные плюсы — прочность, долговечность и герметичность. Они устойчивы к высоким давлениям и температурам, не боятся вибраций и обеспечивают стабильное соединение при многолетней эксплуатации. Недостатки — более высокая цена и необходимость квалифицированной сварки. Тем не менее, при учёте жизненного цикла оборудования воротниковые фланцы оказываются экономичнее, поскольку не требуют регулярных замен и ремонтов.

Преимущества и недостатки воротниковых фланцев

Заключение

Воротниковые фланцы применяются в ответственных системах, где требуется надёжное и герметичное соединение: паропроводы, химические установки, нефтегазовые магистрали. Их форма обеспечивает равномерное распределение нагрузки и устойчивость к термоциклам, а сварка встык исключает утечки. Если давление выше PN 25 или температура свыше +300 °C — использование воротникового фланца обязательно. Это решение, которое обеспечивает безопасность, долговечность и соответствие международным стандартам.

Компания NewKey поставляет фланцы, арматуру и фитинги из нержавеющей стали по ГОСТ и DIN, предлагает консультации инженеров и оперативную доставку.
