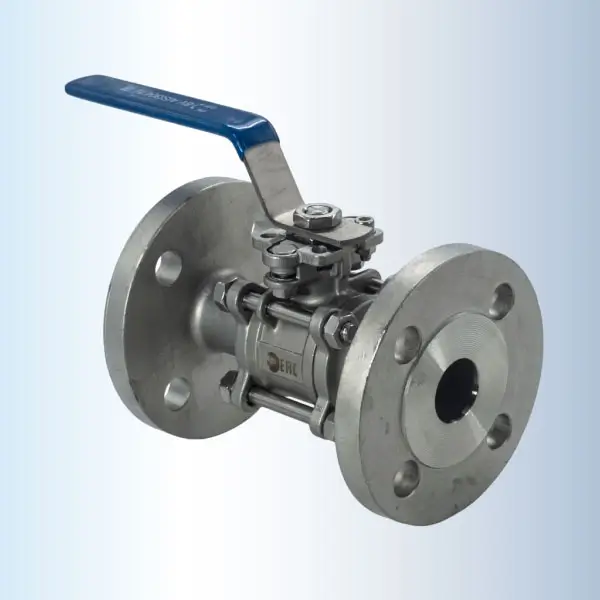

Шаровые краны с ISO-площадкой: преимущества при автоматизации

Шаровой кран — ключевой элемент промышленной арматуры, применяемый для управления потоками жидкостей и газов в трубопроводах разных отраслей: от пищевой до химической и нефтегазовой. Он обеспечивает быстрый и надёжный запор рабочей среды, отличается простотой обслуживания и высокой герметичностью, что делает его незаменимым в технологических процессах. Сегодня всё больше предприятий стремятся автоматизировать процессы и минимизировать участие оператора. И именно шаровые краны с ISO-площадкой предлагают идеальный баланс между надёжностью запорной арматуры и возможностью гибкой интеграции автоматического управления, позволяя эффективно перестраивать оборудование под новые производственные задачи без капитальных работ и лишних затрат.

Что такое ISO-площадка и для чего она нужна

ISO-площадка — это стандартизированная площадка для установки привода, расположенная на корпусе шарового крана и обеспечивающая лёгкое и точное присоединение автоматического устройства управления. Её наличие означает, что производитель изначально предусмотрел возможность автоматизации, а значит, не потребуется специальный адаптер или переделка конструкции. Для инженеров это огромный плюс: кран можно спокойно эксплуатировать вручную, а при необходимости просто добавить привод — и система сразу становится автоматизированной, поддерживая дистанционное управление, датчики положения и интеграцию с системой мониторинга предприятия.

• Определение ISO-площадки . ISO-площадка стандартизирована международными требованиями, благодаря чему шаровой кран и привод разных брендов могут сочетаться без дополнительных переходников и механической обработки. Это позволяет значительно упрощать модернизацию и делает выбор поставщика более гибким. Для снабженца это означает отсутствие лишних рисков, а для инженера — предсказуемость работы оборудования.
• Ключевые стандарты ISO: 5211 и др. Стандарт ISO 5211 регламентирует размеры отверстий, геометрию штока и параметры крепления. Если на бирке крана указано ISO 5211 — привод подбирается быстро и без технических сомнений. Унификация ускоряет проектирование, снижает вероятность ошибок и помогает держать минимальный склад запчастей.
• Как ISO-площадка облегчает интеграцию привода. Монтаж сводится к установке привода на площадку и фиксации болтами. Это занимает минуты, а не часы, что делает автоматизацию трубопроводных систем экономически оправданным шагом даже при небольшом объёме работ. Автоматизация перестаёт быть долгим и дорогим проектом: она становится удобным инструментом для повышения эффективности.

Конструкция шарового крана с ISO-площадкой

Шаровой кран с ISO-площадкой имеет традиционную конструкцию: корпус из прочного металла, внутри которого установлен шар с отверстием. Шток соединяет шар с приводом и передаёт вращательное движение. Уплотнения обеспечивают герметичность трубопровода даже при частых циклах, а ISO-площадка выдерживает нагрузку от автоматического управления. В отличие от обычных кранов с ручным рычагом, здесь конструкция штока и опорных элементов усилена для длительной работы в режиме автоматизации и постоянных динамических нагрузок.

Типы присоединительных поверхностей

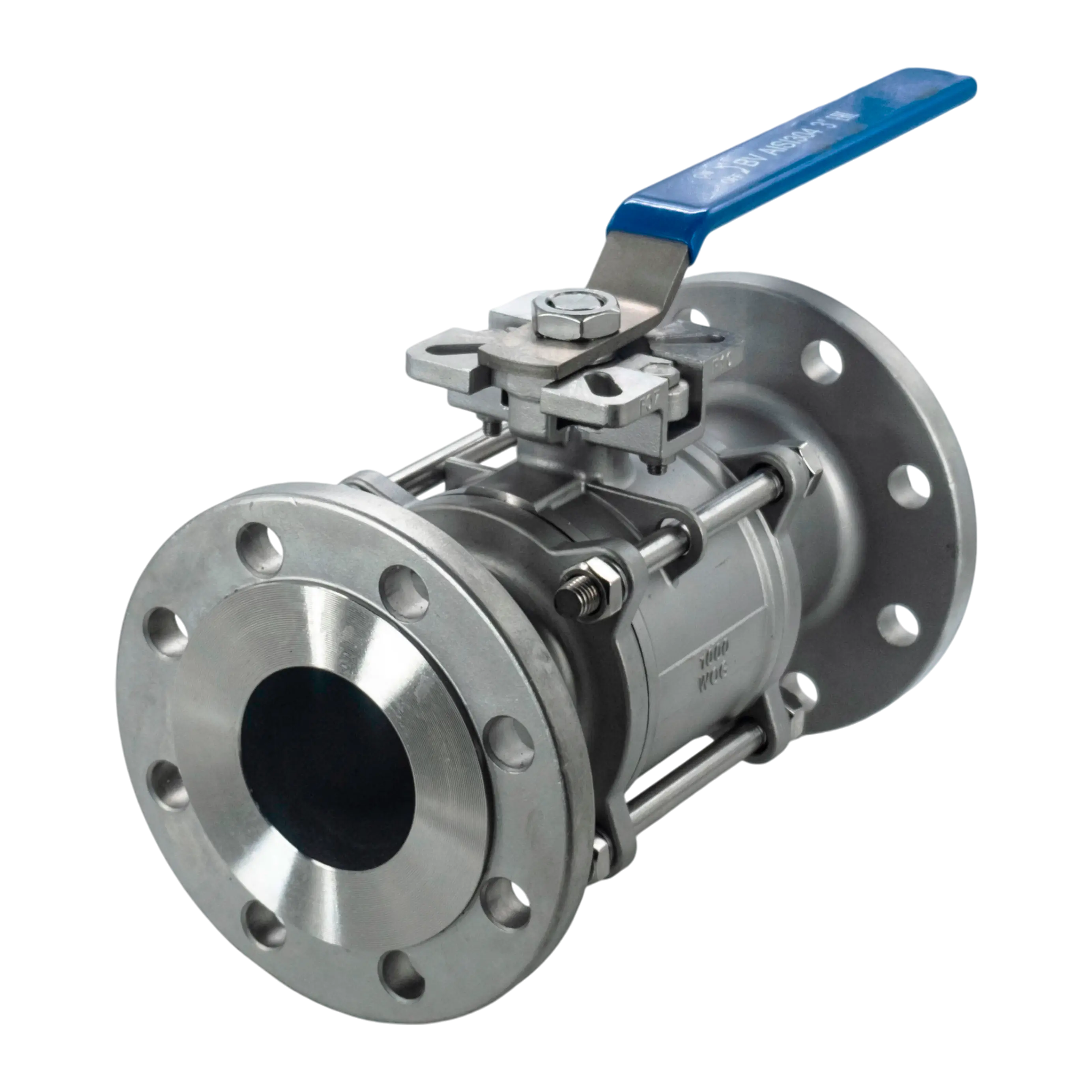

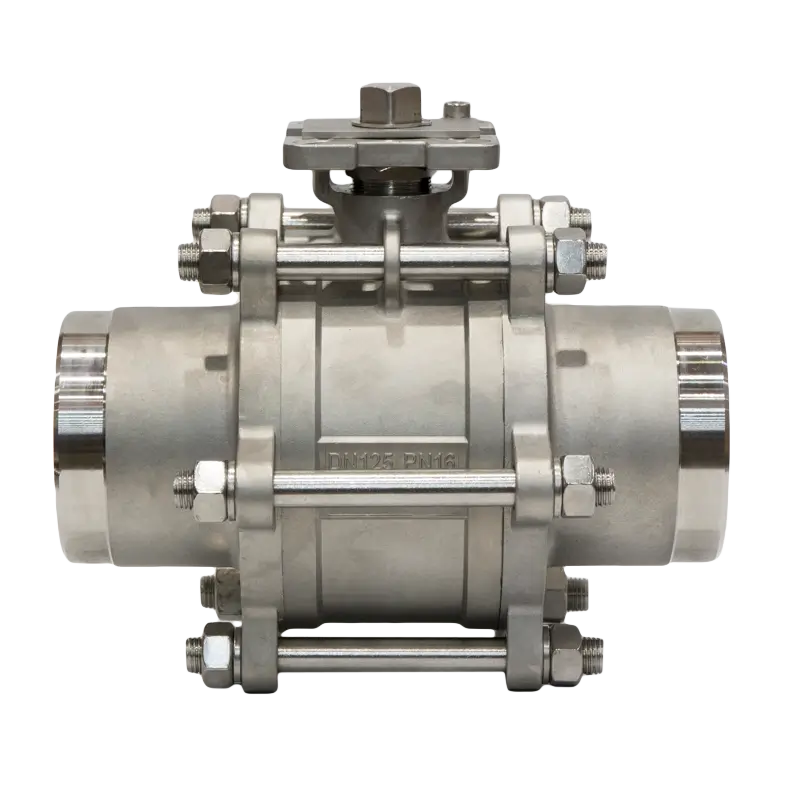

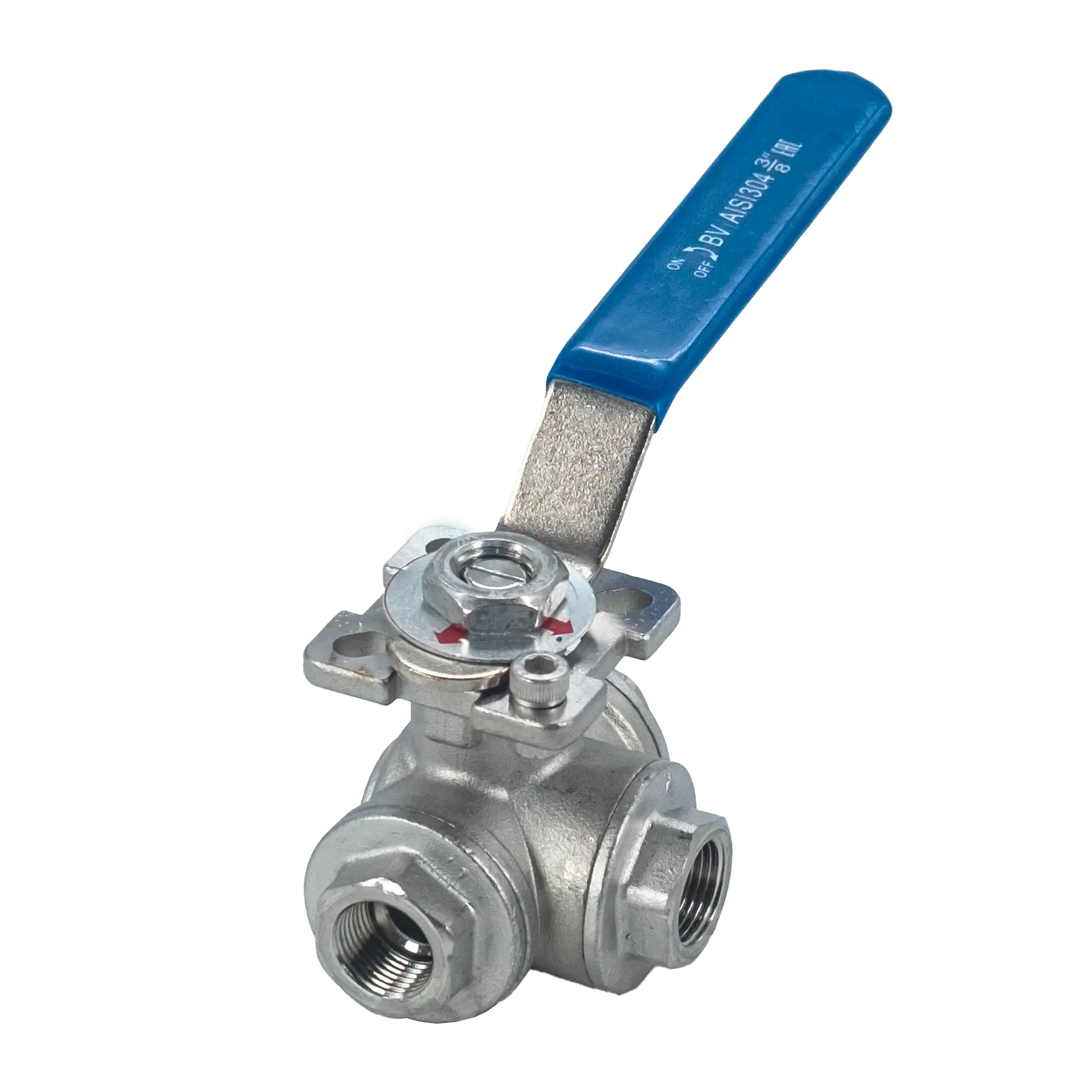

Краны с ISO-площадкой выпускаются с резьбовым, фланцевым и приварным исполнением. Фланцевые краны подходят для высоких давлений и больших диаметров, муфтовые упрощают монтаж в компактных системах, а приварные гарантируют строгую герметичность и отсутствие разъёмных соединений там, где это критично.

Узлы, влияющие на ресурс и герметичность

Особого внимания заслуживает сальниковый узел, ограничивающий утечки и повышающий безопасность. У крана должны быть ремонтопригодные уплотнения, чтобы при обслуживании не требовалось демонтировать трубопровод. В пищевой промышленности важна CIP-совместимость и устойчивость материалов к моющим растворам.

Преимущества использования ISO-площадки при автоматизации

ISO-площадка делает систему запорной арматуры универсальной и гибкой. Предприятие может автоматизировать часть трубопроводов сейчас, а позже — расширить систему без замены уже установленных кранов. Это снижает риски вложений и позволяет распределять бюджет на модернизацию равномерно.

1. Унификация и стандартизация. Стандарты ISO позволяют использовать один и тот же привод для разных кранов. Производителю не нужно держать на складе десятки моделей, а инженеру — долго искать совместимое решение.

2. Экономия времени и затрат. Без сварки, адаптеров и точной юстировки — всё устанавливается быстро. Это позволяет сократить простой оборудования и быстрее вернуть систему к работе.

3. Безопасность эксплуатации. Оператор больше не должен находиться рядом с потенциально опасной арматурой: горячей, токсичной или под давлением. Все операции выполняются удалённо через привод.

Типы приводов, совместимых с ISO-площадкой

Все приводы работают с шаровыми кранами одинаково: крутят шток на 90°, открывая или закрывая поток среды. Выбор зависит от частоты срабатываний, условий окружающей среды и требований к точности управления.

Электрические приводы. Электроприводы применяются там, где важны точность и контроль положения крана: HVAC-системы, пищевые и фармацевтические линии, инженерная инфраструктура зданий. Они поддерживают интеллектуальные функции — например, передачу данных на пульт оператора, автоматическую самодиагностику и интеграцию в SCADA-платформы. Ограничением может стать влажная среда и перепады температуры, поэтому для уличной установки важен правильный класс защиты.

Пневматические приводы. Пневмопривод выбирают для быстрых и частых циклов. Он отлично работает в пищевой, молочной, химической промышленности, где важна скорость и санитарная безопасность. Он не боится CIP/SIP-моек, температурных нагрузок и агрессивных газов. Ограничением является необходимость поддерживать систему сжатого воздуха и контролировать качество пневматической линии.

Гидравлические приводы. Гидравлика используется там, где необходимы большие крутящие усилия и стабильность работы в экстремальных условиях. Это буровые объекты, высоконапорные узлы, подводные площадки и оборудование с повышенными рисками аварийности. Она требует продуманного обслуживания, но обеспечивает максимально возможный уровень безопасности и мощности.

Разновидности шаровых кранов с ISO-площадкой

Выпускаются полнопроходные краны с минимальными потерями давления и стандартнопроходные — экономичный вариант для типовых задач. Конструкции могут быть одно-, двух- и трёхсоставные. Чем больше секций корпуса — тем проще обслуживание и доступ к уплотнениям. Для пищевой и фармацевтической отраслей выпускаются санитарные версии с полированной внутренней поверхностью, исключающей риск накопления загрязнений и бактерий.

Материалы изготовления и их влияние на эксплуатацию

Выбор материала напрямую влияет на долговечность оборудования и безопасность среды.

При выборе важно учитывать не только состав среды, но и частоту циклов — агрессивная эксплуатация требует устойчивых материалов.

Критерии выбора шарового крана с ISO-площадкой

Инженеры обращают внимание на давление, температуру, диаметр трубопровода, свойства рабочей среды, наличие санитарных требований и возможность обслуживания. Это важно для предотвращения аварий и поддержания высокой эффективности технологического процесса.

1. Области применения. Шаровые краны с ISO-площадкой используются в пищевой промышленности, где важна санитарность и возможность регулярной CIP-мойки; в химической промышленности — где требуется стойкость к коррозии; а также в нефтегазовой отрасли — где особенно важны безопасность и контроль давления. Они востребованы в системах очистки воды, на коммунальных объектах и в HVAC-инфраструктуре больших зданий.
2. Монтаж и подключение привода. Монтаж требует проверки соосности привода и штока, правильной затяжки болтов, тестового открытия и закрытия. Если привод установлен неверно, возрастает нагрузка на уплотнения, что может привести к аварийному износу. Поэтому инженеры рекомендуют проводить пусконаладку на каждом участке трубопровода.
3. Эксплуатация и обслуживание. Периодическая диагностика усилия, контроль герметичности и своевременная замена уплотнений продлевают срок службы крана. При работе с агрессивными средами важно следить за состоянием материала корпуса, а также присутствием отложений, которые могут снижать эффективность автоматизации.
4. Экономическая эффективность. Автоматизация на базе ISO-кранов уменьшает влияние человеческого фактора, снижает риски ошибок, ускоряет процессы, а также сокращает время простоя при ремонте. Это решение окупается быстро и делает предприятие технологически гибче.

Заключение

Шаровые краны с ISO-площадкой — это современное, универсальное и технологичное решение, помогающее предприятиям повышать безопасность, автоматизировать операции и снижать расходы на обслуживание. Их ремонтопригодность, гибкость применения и простота модернизации делают их главным выбором.
