Классы герметичности шаровых кранов: как проверить и что требовать от поставщика

От правильного класса герметичности шарового крана зависит не только надежность системы, но и безопасность людей, оборудования и производственного процесса. Некачественный кран способен обнулить эффективность даже самой продуманной схемы и привести к аварии. Разберем, что такое герметичность, какие классы и подклассы существуют по ГОСТ и международным стандартам, как проводится испытание и что требовать от поставщика, чтобы получить действительно надежное оборудование.

Что такое герметичность шарового крана и зачем она важна

Герметичность — это способность шарового крана полностью перекрывать поток рабочей среды при закрытии. Проще говоря, насколько плотно кран «держит» давление и не пропускает среду. При работе с водой, газом, паром, нефтью или химическими веществами этот показатель критически важен. Любая микро протечка может вызвать падение давления, утечку газа, риск взрыва, загрязнение продукта или ускоренный износ оборудования.

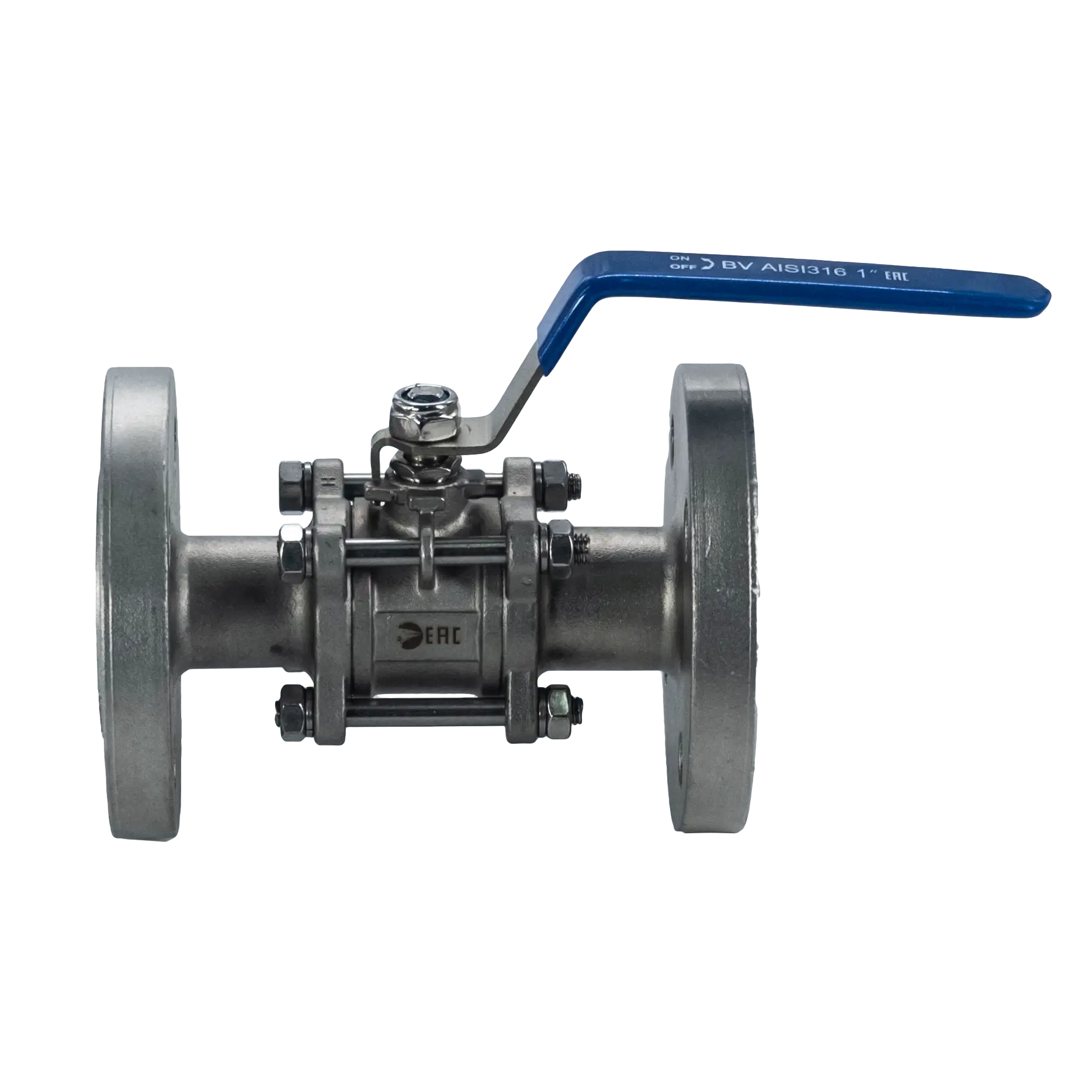

Пример: фланцевый трехсоставной кран 3PC AISI304 (CF8) в пищевой промышленности должен обладать абсолютной герметичностью — даже малейшая течь приведет к загрязнению продукта или остановке производства.

Различают два типа герметичности: внутреннюю — утечки через шар и седла; и внешнюю — утечки через корпус, шпиндель или соединения. Обе проверяются по нормативам, так как внутренняя герметичность важна для стабильности процесса, а внешняя — для безопасности.

Различия герметичности у разных типов присоединения

Тип присоединения напрямую влияет на герметичность соединения крана с трубопроводом и вероятность внешних утечек.

• Приварной кран — самый герметичный. После сварки он становится частью трубопровода, не имеет прокладок и резьбы, поэтому исключены пути утечек. Применяется в ответственных магистралях с газом, нефтью и паром. Минус — невозможность демонтажа без вырезки трубы.
• Фланцевый кран— компромисс между герметичностью и удобством обслуживания. Герметичность обеспечивается прокладками и равномерной затяжкой болтов. При правильном монтаже достигает класса герметичности A по ГОСТ 9544-2015.
• Межфланцевый кран— компактный и легкий, устанавливается между фланцами без дополнительных крепежей. Однако наличие двух уплотнительных поверхностей требует высокой точности сборки и состояния прокладок.
• Муфтовый (резьбовой) кран — самый простой в установке, но наименее герметичный при высоком давлении. Герметизация зависит от уплотнителя (ФУМ-лента, паста, анаэробный герметик) и качества резьбы.

Итог: по уровню внешней герметичности типы соединений располагаются так: приварной → фланцевый → межфланцевый → муфтовый.

Классы и подклассы герметичности по ГОСТ и международным стандартам

Классы герметичности определяются по ГОСТ 9544–2015, ISO 5208 и API 598. Они регламентируют нормы утечек, испытательное давление и методику проверки.

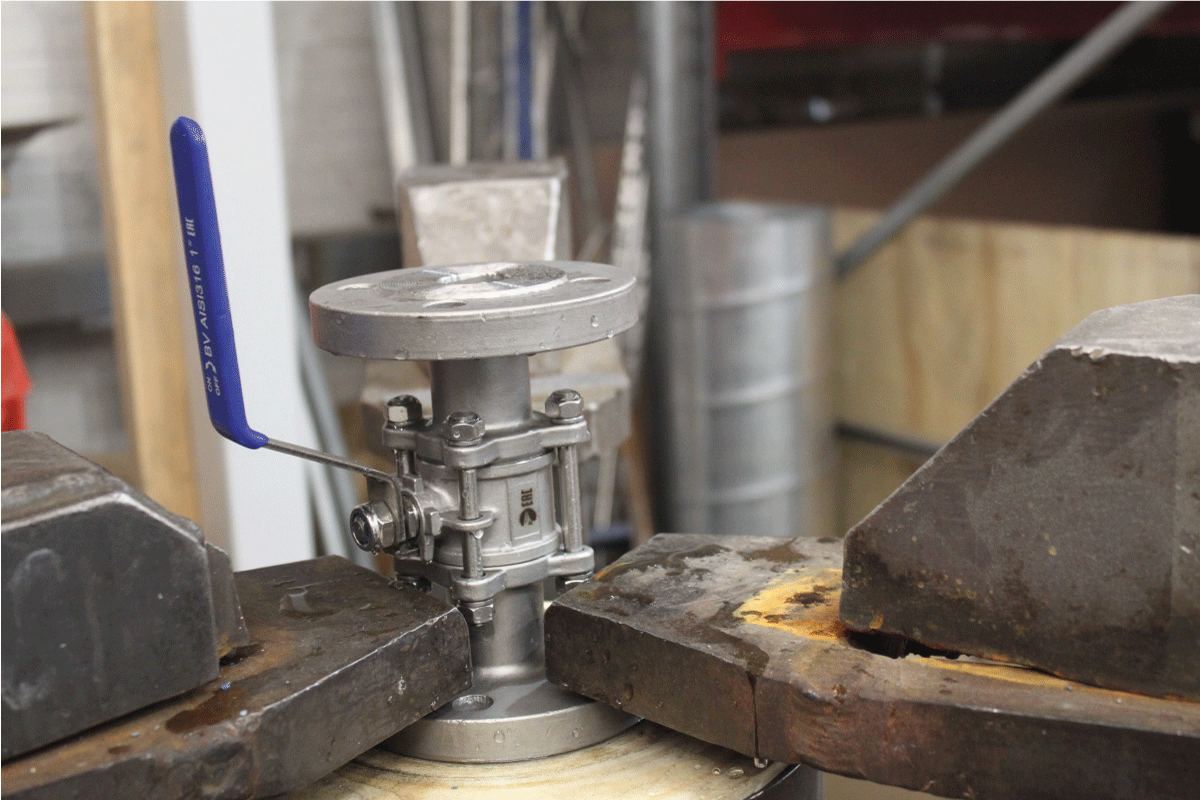

Как проводится испытание шаровых кранов на герметичность

Испытания подтверждают соответствие изделия указанному классу герметичности. Их проводят на заводе-изготовителе или по требованию заказчика.

• Этапы испытания: подключение крана к стенду, подача давления (1,1–1,5 × номинального), выдержка 3–5 минут и контроль утечек.
• Среды испытаний: вода (универсальная), воздух (выявляет микропротечки), масло (для высоких температур).
• Если давление не падает и утечек нет — изделие соответствует классу A. Испытания при заниженном давлении или коротком времени считаются недействительными.

Как проверить герметичность шарового крана при приемке оборудования

 Даже сертифицированные изделия необходимо проверять при приемке. Осмотрите корпус, фланцы и шпиндель, проверьте плавность хода. Подайте давление и нанесите мыльный раствор: пузыри укажут на утечки. Проверьте тех.паспорти маркировку: класс герметичности должен быть указан. При обнаружении падения давления изделие возвращается поставщику.

Что требовать от поставщика

Перед покупкой запросите: сертификаты соответствия (ТР ТС, ISO), паспорт изделия и протокол испытаний по ГОСТ 9544–2015 или ISO 5208. Протокол должен содержать дату, давление, тип среды, результат проверки, подпись инженера ОТК и печать.

Заключение

Класс герметичности шарового крана — показатель надежности и безопасности. Для абсолютной герметичности выбирайте приварные соединения, для удобства обслуживания — фланцевые. Компания NewKey предлагает сертифицированные краны предлагает сертифицированные краны класса герметичности А с подтвержденными испытаниями.
