Диагностика неисправностей шарового крана по внешним признакам: шум, заедание, подтекание

Шаровой кран — один из самых надёжных элементов трубопроводной арматуры. Он обеспечивает герметичное перекрытие потока жидкости или газа и используется во всех промышленных системах. Со временем даже качественные стальные краны могут потерять герметичность, работать с шумом или заедать. Эти признаки нельзя игнорировать: шум, заедание и подтекание сигнализируют о начинающемся износе или нарушении герметичности.

Если провести своевременную диагностику, можно предотвратить утечку, заклинивание крана и дорогостоящий ремонт. В этой статье специалисты NewKey объясняют, как распознать неисправность шарового крана, какие причины её вызывают и как правильно действовать.

Как устроен шаровой кран и почему он выходит из строя

Основные причины выхода из строя

• загрязнение среды (песок, окалина, частицы ржавчины);
• износ уплотнителей и седел;
• кавитация, эрозия потоком;
• гидроудары, перепады давления;
• ошибки монтажа (перекос осей, чрезмерная затяжка фланцев);
• неподходящий материал для рабочей среды.

Основные признаки неисправности шарового крана

Шум при работе

Если кран шумит, вибрирует или свистит, это говорит о нарушении герметичности или турбулентности потока(вода идёт не ровными слоями, а с вихрями и скачками давления/скорости)

Что такое кавитация:

При резком падении давления внутри жидкости образуются пузырьки пара, которые затем схлопываются. Эти микровзрывы разрушают металл и уплотнители, создавая характерное шипение. Самым простым примером является работа винта (или лопасти) в воде: когда лопасть быстро проходит через воду, на её тыльной стороне на миг возникает зона пониженного давления, и вода там словно «закипает» — появляются крошечные паровые пузырьки. Пройдя чуть дальше, в область обычного давления, они мгновенно хлопают, как мини-взрыв, и ударяют по металлу. Из-за этого кромки лопастей покрываются мелкими ямками, винт начинает шипеть и вибрировать, а тяга падает — по сути, лопасть как бы «пескоструится» самими пузырьками.

Основные причины шума:

• неплотное прилегание шара к седлам;
• кавитация при перепаде давления;
• износ уплотнений;
• вибрация корпуса;
• слишком высокая скорость потока.

Что делать:

1. Проверить давление и температуру среды.
2. Промыть систему.
3. Осмотреть шар и седла.
4. При необходимости — заменить уплотнение.
5. Если шум не исчезает — провести разборку шарового крана и испытание на герметичность.

Заедание при открытии или закрытии

Если рукоятка поворачивается с большим усилием, чем обычно, то можно сделать вывод, что кран заедает. Причина чаще всего — загрязнение или пересохшая смазка.

Основные причины:

• грязь между шаром и седлом;
• отсутствие смазки;
• коррозия штока;
• температурное расширение деталей;
• перекос оси при монтаже.

Использование смазки при заедании

Не применяйте силу — это может сломать шток.Используйте специальную смазку для шаровых кранов, совместимую с PTFEили резиновыми уплотнителями.

Порядок действий:

1. Сбросить давление.
2. Нанести смазку на шток и седла.
3. Несколько раз плавно повернуть кран.
4. Удалить излишки смазки.

Использование бытовых аэрозолей (например, WD-40) допустимо только временно и лишь для водяных сред.

Неполное закрытие шарового крана

Иногда рукоятка повернута, но поток не перекрывается. Причина — деформация седла, загрязнение или перекос/залипание штока: шток встаёт криво, не попадает точно в седло (или закусывается в резьбе), из-за чего запорный элемент не прижимает прокладку и не закрывает проход. Решение: разобрать узел, очистить, правильно выставить шток, установить новые уплотнения и провести тест герметичности.

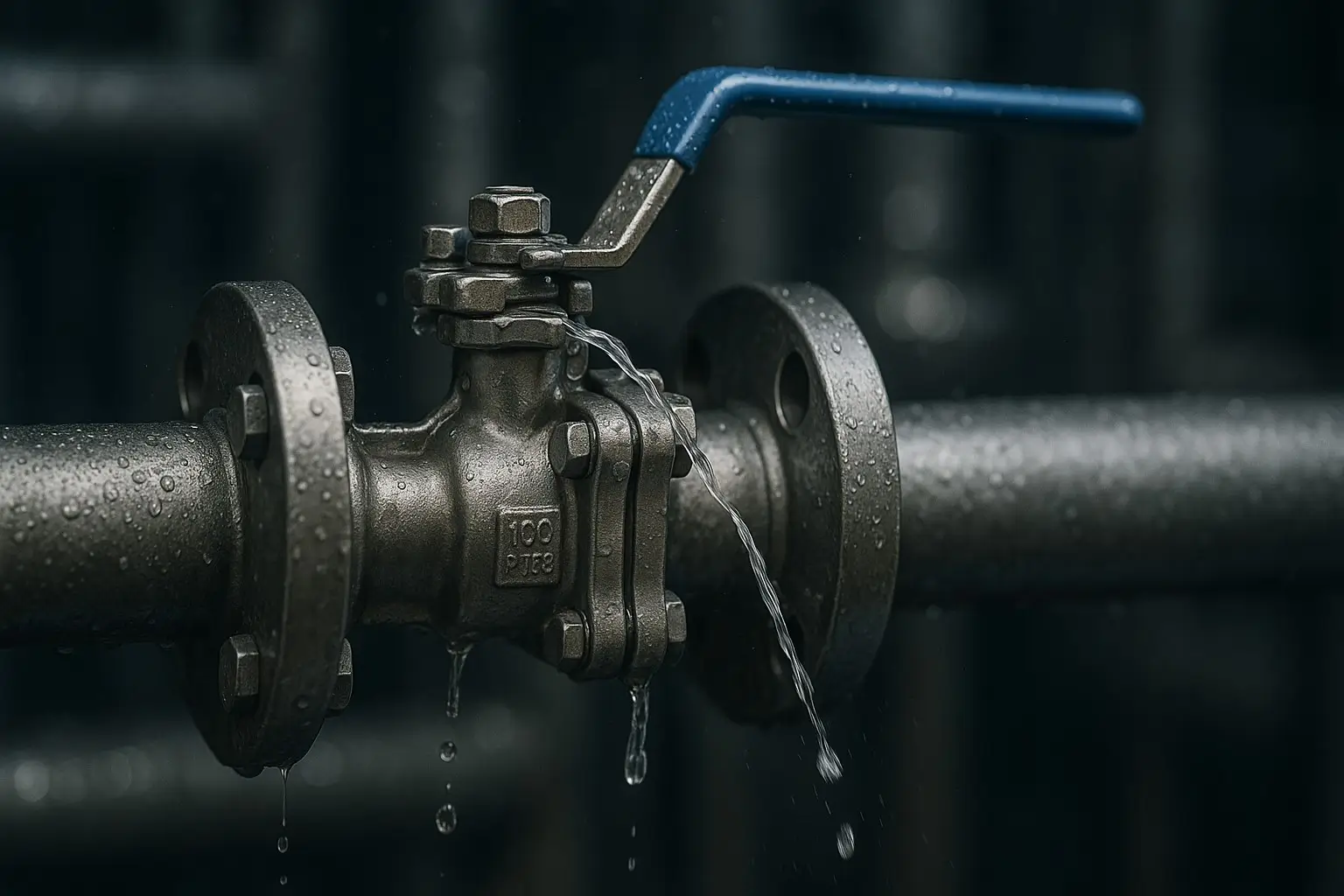

Подтекание воды

Утечка шарового крана — самый частый признак неисправности. Она может быть внешней (капли и явные потёки с корпуса или соединений) или внутренней, когда кран «пропускает» даже в положении «закрыто». При этом важно помнить: влажные участки на кране не всегда означают протечку — на холодных трубопроводах при высокой влажности на корпусе часто оседает обычный конденсат.

Разница простая: конденсат выглядит как равномерная «роса» по поверхности, появляется из-за перепада температур между холодным краном и тёплым влажным воздухом, быстро исчезает после просушки, утепления или снижения влажности и не имеет привязки к конкретному шву. Протечка же — это локальная влага из определённой точки (из-под штока, по резьбе, из соединения), нередко с потёками, соляным/ржавым налётом, иногда с падением давления или «подкапыванием» при закрытом кране.

Как проверить на месте: насухо вытрите кран и обмотайте подозрительную зону сухой салфеткой. Если через несколько минут влага проявится именно в месте резьбы, под штоковой гайкой или на стыке — это протечка. Если же поверхность равномерно «запотеет» снова, особенно на холодной линии, — это конденсат. В первом случае нужно устранять неисправность (подтяжка/замена уплотнений, ремонт или замена крана), во втором — снизить влажность и/или утеплить кран и участок трубы.

Типичные места утечек:

• у штока — через сальниковое уплотнение;
• между корпусом и крышкой;
• через седла внутри крана.

Основные причины:

• износ уплотнителей;
• ослабление болтов;
• микротрещины;
• коррозия
• дефекты монтажа.

Несмотря на название, нержавеющая сталь может корродировать, если разрушается её пассивная плёнка: чаще всего из-за хлоридов (соль, хлорсодержащие средства), щелей и застойных зон под прокладками и в резьбах, гальванического контакта с иными металлами без изоляции, засева частицами железа от инструмента, а также повреждённой/шероховатой поверхности. Риск повышается при неподходящей марке стали или термообработке (например, 201/304 в «солёной» среде, зоны после сварки) и при повышенной температуре в хлоридах, где возможно стресс-коррозионное растрескивание.

Тем не менее, даже новый кран может протекать при установке с нарушениями, наиболее распространенными являются:

• перекос фланцев;
• заусенцы или остатки сварки на трубопроводе;
• избыточная затяжка болтов;
• неверная ориентация крана по потоку.

Чтобы избежать проблем, нужно очищать поверхности, выравнивать оси и соблюдать рекомендованный момент затяжки.

Проверка герметичности:

• визуально (капли, ржавчина);
• мыльный раствор (для газа);
• гидроиспытание;
• акустическая диагностика.

Пошаговая диагностика шарового крана

Испытание на герметичность

1. Закройте один порт, подайте воду или воздух через другой под давлением 0,5 × рабочего.
2. Поверните шар несколько раз для выравнивания давления.
3. Закройте кран и наблюдайте 2–3 минуты.
   • Капли в зоне седел — утечка через уплотнение.
   • Пузырение у штока — ослаблено сальниковое уплотнение.
4. Повторите тест в обратном направлении.

Такая проверка помогает точно выявить микропротечки без полной разборки.

Чек-лист диагностики шарового крана

Можно ли отремонтировать потекший шаровый кран или только заменить?

Ремонт целесообразен, если повреждены только мягкие элементы (уплотнения, седла, сальник). Замена необходима, если деформирован шар или корпус, есть коррозия и утечка не устраняется.

Неисправности рукоятки и привода

Иногда причина — не сам кран, а механизм управления:

• ручка прокручивается — износ шлица;
• привод не передаёт момент — смещение оси;
• ослаблено крепление — люфт штока.

Эти дефекты приводят к неполным перекрытиям и утечкам. Проверяйте привод и смазку при каждом обслуживании.

Смотрите также: Краны шаровые
Также могут пригодиться: Фитинги

Как продлить срок службы шарового крана

1. Устанавливайте фильтр — задерживает песок и грязь.
2. Регулярно проворачивайте кран — хотя бы раз в месяц.
3. Контролируйте давление — используйте демпферы.
4. Меняйте уплотнители раз в 1–2 года.
5. Монтаж без перекосов — ключ к герметичности.
6. Смазка под контролем — снижает трение и риск заедания.

Заключение

Шум, заедание и подтекание — три главных признака неисправности шарового крана.Ранняя диагностика предотвращает утечки и продлевает срок службы оборудования. Помните:

• шум — результат кавитации или потери герметичности;
• заедание — следствие загрязнения или пересыхания смазки;
• подтекание — износ уплотнений или ошибки монтажа.
