Вибровставка для насоса: для чего нужна и как правильно установить

Вибровставка для насоса представляет собой гибкий участок трубопровода, который помогает уменьшить передачу колебаний от оборудования к трубам. В насосных узлах часто используют резиновые исполнения с металлическими присоединениями. Чтобы такая вставка работала правильно, недостаточно подобрать её по диаметру: нужно проверить среду, давление, температуру, допустимые перемещения и монтажную схему. Разберём, где устанавливают вибровставки, как их выбирают и каких ошибок следует избегать при сборке.

Для чего нужна вибровставка в насосном узле

При работе насоса колебания могут передаваться через его патрубки на присоединённые трубы. Если соединение жёсткое, трубопровод становится одним из путей распространения структурного шума. Его можно слышать вдали от самого агрегата. Гибкая вставка изменяет условия передачи колебаний на этом участке. Однако результат зависит от всей установки: основания насоса, креплений труб, режима работы и характеристик самой вставки. Обещать полную тишину после замены одного соединения было бы неправильно.

У насоса есть и другие пути передачи вибрации, например через основание и строительные конструкции. Вибровставка в трубе их не перекрывает. Поэтому насосный узел рассматривают целиком. Если под агрегатом предусмотрены виброизоляторы, присоединённые трубопроводы тоже должны учитывать возможные перемещения оборудования. Нельзя отдельно выбрать мягкое основание, отдельно жёстко закрепить трубы, а затем считать, что все элементы обязательно будут работать согласованно.

Какие ещё перемещения воспринимает вставка

Резиновый гибкий элемент может воспринимать предусмотренные его конструкцией перемещения: осевое сжатие или растяжение, боковое смещение и угловое отклонение. Допуски указывают для конкретной модели. Возможность движения не означает, что вставку можно растянуть на произвольную длину или сильно согнуть между неподходящими патрубками. Часть рабочего диапазона можно израсходовать уже при монтаже, если установить изделие с недопустимой начальной деформацией.

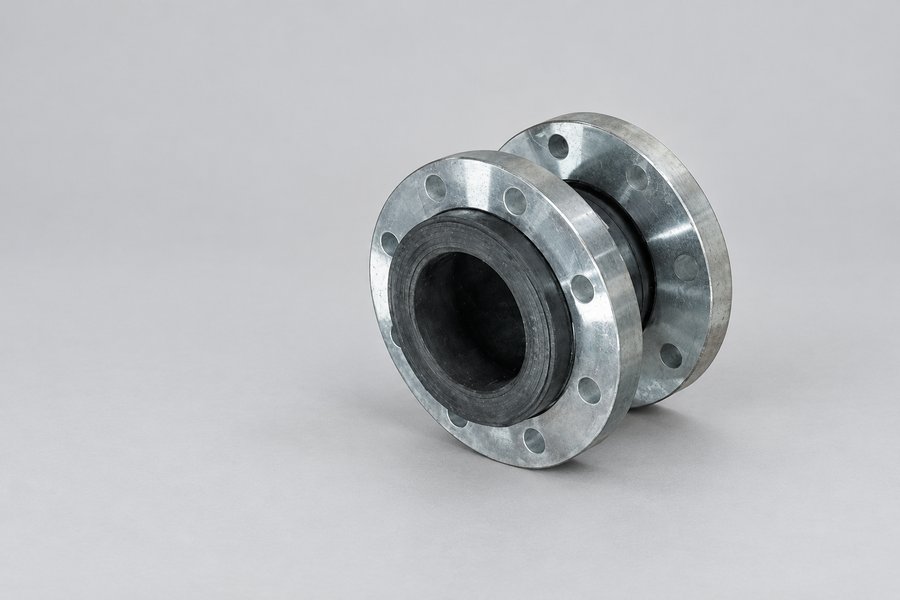

Как устроена резиновая вибровставка

Гибкий элемент и присоединительные части

Основная рабочая часть резиновой вибровставки выполнена из эластомера. В конструкции применяют армирование, которое помогает воспринимать нагрузку от давления. Внутренний слой контактирует со средой, наружный подвергается воздействию окружающих условий. Присоединение к линии выполняют через фланцы либо резьбовые части. Конкретное устройство отличается у разных серий, поэтому внешне похожие изделия не следует считать полностью взаимозаменяемыми.

В каталогах встречаются названия вибровставка, гибкая вставка, резиновый компенсатор и виброкомпенсатор. Название помогает найти группу изделий, но не подтверждает весь набор функций. Для выбора важнее чертёж, материал, рабочие ограничения и допустимые перемещения. Если в спецификации написано только «компенсатор DN50», этого недостаточно: под таким обозначением могут подразумеваться разные конструкции и разные задачи.

Где устанавливают вибровставку: до или после насоса

Вибровставки могут применяться на всасывающей и напорной линиях насоса. Но правило «всегда достаточно одной после насоса» не подходит для любой установки. Схема зависит от конструкции агрегата, его основания, присоединённых трубопроводов и задачи виброизоляции. Количество и положение вставок определяют по проекту и инструкциям оборудования. Для замены в существующем узле полезно сначала установить, почему вставка расположена именно в этой точке.

Почему нельзя назвать одно расстояние от насоса

Не стоит автоматически ставить резиновый элемент вплотную к патрубку только ради компактности. Насос может предъявлять требования к прямому участку на входе и расположению соседних элементов. Они связаны с условиями подвода потока. Нужное расстояние проверяют по инструкции конкретного агрегата вместе с монтажными ограничениями вставки. Удобная фотография чужого узла не заменяет эту проверку, даже если диаметр трубы на снимке кажется подходящим.

Что проверить на всасывании

Во всасывающей линии в некоторых режимах давление может быть ниже атмосферного. Тогда важна устойчивость гибкого элемента к разрежению. Допуск по избыточному давлению сам по себе не подтверждает пригодность к вакууму. У отдельных конструкций для такой работы предусмотрены внутренние опорные кольца или спирали. Возможность их применения и характеристики проверяют по документации: добавлять внутрь вставки случайное металлическое кольцо нельзя.

Какие проблемы вибровставка не решает

Вибровставка влияет на передачу колебаний, но не устраняет их источник внутри оборудования. Если насос стал заметно сильнее вибрировать, шуметь или работать нестабильно, сначала требуется диагностика. Подбор гибкого соединения и проверка исправности агрегата являются разными задачами. Покупка более мягкой вставки не подтверждает, что сам насос, его крепление и рабочий режим находятся в порядке.

Не заменяет защиту от гидроудара

Гибкость резинового элемента не даёт оснований считать его полноценной защитой от скачков давления. Вибровставка сама должна выдерживать предусмотренные условия системы, включая переходные режимы. Если при остановке насоса возникают сильные удары, нужно разбираться в причинах и подбирать меры защиты по расчёту. Нельзя обещать, что установка обычной резиновой вставки автоматически устранит гидроудар или сделает его безопасным для остальной арматуры.

Не должна скрывать ошибку сборки

Представим, что два фланца не сходятся, и монтажник предлагает подтянуть их за счёт растяжения резиновой части. Внешне соединение удаётся собрать, но это ещё не означает правильную установку. Насколько допустима начальная деформация, определяют по документации и проекту. В насосном узле нельзя использовать гибкость вставки как общее разрешение исправлять несоосность труб. Сначала проверяют геометрию присоединения и требования изготовителя насоса.

Как выбрать вибровставку для насоса

Рабочая среда и материал

Начинают с того, что проходит по трубопроводу. Нужны название среды, её состав, концентрация добавок и температурный диапазон. Подходящее исполнение для воды не становится автоматически подходящим для нефтепродуктов или химического раствора. Даже обозначение типа резины не заменяет проверку совместимости готового изделия. Для теплоносителя с гликолем или моющими добавками состав лучше передавать полностью, без сокращения до слова «вода».

Также учитывают условия снаружи: установку в помещении или на улице, солнечное излучение, контакт с маслами и соседство с горячими поверхностями. Внутренняя среда и наружное воздействие могут требовать разных свойств материала. Поэтому цвет резины, масса изделия и внешнее сходство со старой вставкой не являются достаточными признаками пригодности. Для специальной среды требуется подтверждение производителя на выбранное исполнение.

Давление вместе с температурой

Допустимое рабочее давление оценивают при нужной температуре, а не отдельно от неё. У резиновых компенсаторов рабочие ограничения могут меняться при нагреве. Значение PN на присоединении не означает, что весь узел при любой температуре допускает такое же давление. Уточняют ограничения гибкого элемента, фланцев и других частей изделия, а также условия испытания. Для участка всасывания отдельно сообщают возможное разрежение.

DN, строительная длина и присоединение

Номинальный размер должен соответствовать выбранному участку линии и гидравлическим условиям. При замене дополнительно измеряют расстояние между присоединительными поверхностями. Совпадение DN не гарантирует одинаковую строительную длину. Для фланцев сверяют стандарт, отверстия и уплотнительные поверхности; для резьбы её тип и размер. Если новая вставка длиннее старой, решение ищут в монтажной схеме, а не в попытке сильнее сжать резиновый элемент.

Допустимые перемещения

В заявке нужно различать осевое перемещение, боковое смещение и угловое отклонение. Это разные режимы работы. Максимальные значения из таблицы нельзя без проверки одновременно назначить одному изделию: для сочетания перемещений производитель может вводить дополнительные ограничения. Имеет значение не только величина, но и характер нагрузки. Небольшое смещение при монтаже и многократно повторяющееся движение в работе следует описывать отдельно.

Что известно об узле	Что проверить у вставки	Что нельзя принимать на веру
Среда и её состав	Совместимость контактирующего материала	Пригодность для любой жидкости по внешнему виду
Давление и температура	Допустимое сочетание рабочих параметров	Одинаковый предел давления во всём диапазоне температур
Работа на всасывании	Допустимое разрежение и необходимое исполнение	Вакуумную стойкость только по обозначению PN
Размеры существующего узла	DN, длину и присоединительные размеры	Полную взаимозаменяемость изделий одного DN
Перемещения и схема опор	Рабочий диапазон и необходимость ограничительных устройств	Возможность одновременно использовать все предельные смещения

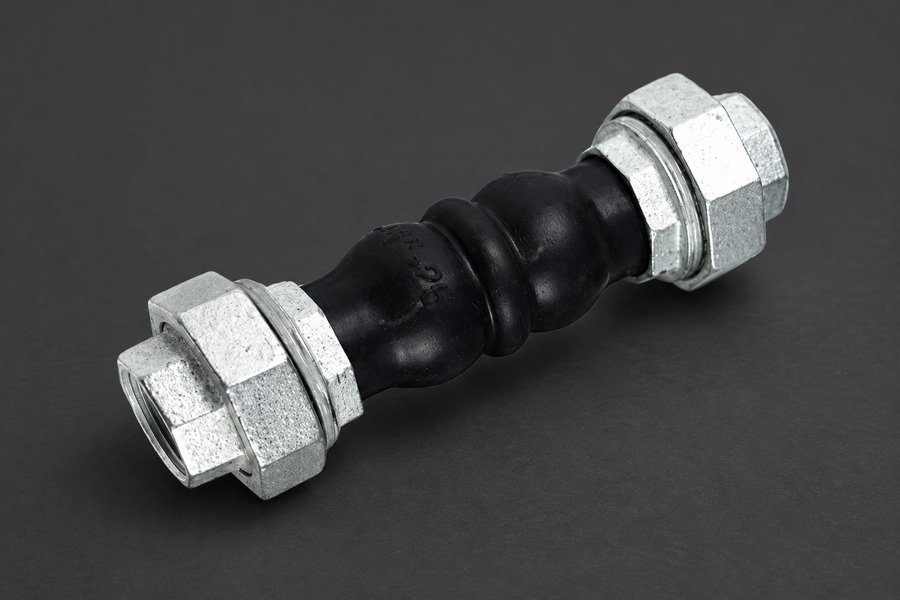

Муфтовая или фланцевая вибровставка

Исполнение для резьбового узла

Муфтовую вибровставку рассматривают для линии с подходящими резьбовыми присоединениями. Проверяют монтажную длину, доступ для сборки и порядок затяжки металлических частей. Резиновый элемент не используют вместо поверхности для захвата ключом. Прежде чем собирать узел, нужно понимать, какие детали должны удерживаться от проворачивания и как исключается передача недопустимого кручения на гибкую часть. Эти указания берут из инструкции выбранного изделия.

Исполнение для фланцевого узла

Фланцевую вибровставку соединяют с ответными фланцами трубопровода. Здесь особенно важны форма и состояние поверхностей, прилегающих к резиновому уплотнительному участку. Одного совпадения отверстий под болты недостаточно. Нужно также оставить пространство для крепежа и обслуживания, проверить, что соседние детали не мешают предусмотренному движению. Выбор присоединения выполняют вместе с проверкой рабочего режима, а не вместо неё.

В каталоге NEWKEY есть отдельные разделы муфтовых вибровставок и фланцевых вибровставок. Среди представленных позиций есть резьбовая GFLEX-GS20 и фланцевая GFLEX-F1-100. Эти обозначения помогают найти изделия, но не заменяют проверку их документов. Подбирать замену только по похожему названию в карточке товара не следует.

Почему вибровставке нужны правильно рассчитанные опоры

Что происходит при подаче давления

Под давлением гибкий элемент стремится изменить длину и создаёт осевое распорное усилие. Это не та же нагрузка, что вес трубы. Поэтому одной обычной подвески, которая удерживает трубопровод сверху, может быть недостаточно. В проекте определяют, какие элементы воспринимают усилия, где находятся неподвижные точки и как защищены патрубки насоса. Резиновая часть сама по себе не удерживает систему от любого перемещения.

Для чего применяют ограничительные тяги

В определённых схемах используют специальные тяги или ограничители. Их назначение зависит от конструкции: воспринимать распорное усилие, ограничивать растяжение либо другие перемещения. Такие устройства должны соответствовать выбранному изделию и расчётным нагрузкам. Произвольные шпильки с гайками не становятся правильным ограничителем только потому, что их удалось установить рядом с фланцами. Нужны подтверждённая схема, размеры и порядок настройки.

Наличие тяг тоже не отменяет всю работу с опорами. Надо проверить, какие движения они допускают, а какие ограничивают, и не передаётся ли недопустимая нагрузка на насос. Подробно общая проблема разобрана в статье о том, почему трубопроводную арматуру нельзя использовать как опору. Для вибровставки это означает вполне практическое требование: до сборки нужно понимать, что удерживает трубы и воспринимает возникающие усилия.

Как правильно установить фланцевую вибровставку

Подготовить монтажный промежуток

До установки сверяют расстояние между фланцами с монтажными размерами вставки и принятой схемой. Проверяют положение труб и состояние опор. Изделие должно входить в подготовленный узел в допустимом положении, без силовой подгонки. Если фактический промежуток отличается от расчётного, причину устраняют до окончательной сборки. Нельзя считать, что большой запас растяжения при монтаже автоматически останется доступен и во время работы.

Проверить ответные поверхности и уплотнение

У многих резиновых фланцевых вставок уплотнение образует сам резиновый бурт. Поэтому отдельную прокладку не добавляют автоматически. Решение зависит от конструкции и состояния ответного фланца. Требуется проверить опирание уплотнительного участка, отсутствие повреждающих кромок и соответствие соединения инструкции. Обычное правило для металлического фланцевого стыка нельзя без уточнения переносить на резиновый компенсатор.

Собрать соединение без повреждения гибкого элемента

Крепёж затягивают равномерно по установленной изготовителем последовательности. Момент и особенности обжатия выбирают по документации конкретной вставки. Концы болтов и соседние детали не должны повреждать резину при допустимых перемещениях. Работы рядом с гибким элементом проводят с защитой от нагрева и механического повреждения. Числа из инструкции другой серии, даже того же DN, не являются готовым режимом затяжки для выбранной модели.

Что проверить после установки и при эксплуатации

При вводе в работу выполняют предусмотренные проектом и инструкциями проверки. Контролируют герметичность соединений, положение гибкого элемента и поведение опор. Удлинение или смещение оценивают относительно допустимого режима, а не только по впечатлению, что резина выглядит достаточно прочной. При осмотре под давлением не ослабляют крепёж и не пытаются поправлять вставку руками. Для вмешательства узел подготавливают по правилам эксплуатации системы.

В дальнейшем вставку включают в осмотры трубопровода. Обращают внимание на повреждения поверхности, деформацию, следы утечки и изменение состояния резины. Срок замены и порядок проверки определяются условиями работы и документацией, универсальное число лет для всех изделий назначить нельзя. Если после замены снова появляются те же повреждения, стоит проверить причину в узле. Повторная установка такой же детали без анализа нагрузки может повторить прежний результат.

Ситуация	Что проверить в первую очередь
Вставка заметно растягивается после подачи давления	Рабочую длину, опорную схему, восприятие распорных усилий и предусмотренные ограничители
Резина задевает крепёж или соседнюю деталь	Компоновку соединения и зазоры во всём допустимом диапазоне движения
На всасывании изменяется форма гибкого элемента	Фактическое разрежение и пригодность конкретного исполнения к этому режиму
После установки шум сохранился	Источник шума и пути передачи колебаний через трубы, основание и другие связи

Таблица помогает определить направление проверки, но не устанавливает причину неисправности по одному признаку. Изменение формы или шум могут быть связаны с несколькими условиями сразу. Для вывода нужны схема, рабочие параметры и состояние оборудования. Если обнаружена утечка или выраженная деформация, порядок дальнейших действий определяет ответственный за эксплуатацию; увеличивать затяжку без оценки причины не следует.

Что указать в заявке на вибровставку

Для подбора передайте DN, тип присоединения, строительную длину, состав среды, рабочую температуру и давление. Отдельно укажите возможное разрежение, предполагаемые перемещения и место в насосной схеме. При замене приложите маркировку старой детали и размеры фактического монтажного промежутка. Снимок общего вида поможет увидеть компоновку, но размерные данные и паспорт всё равно понадобятся для подтверждения совместимости.

Если в узле предусмотрены тяги, опоры или специальные присоединительные элементы, приложите их схему. Важно также указать модель насоса: требования к его установке влияют на выбор места гибкого соединения. Фразы «нужна вибровставка как раньше» недостаточно, когда старое изделие повреждалось или сведения о нём потеряны. В такой ситуации вместе с заменой нужно проверить, почему выбранная ранее конструкция не отработала ожидаемый срок.

Для начала подбора можно открыть резьбовую вибровставку GFLEX-GS20 или фланцевую GFLEX-F1-100 и запросить подтверждённые документы нужного исполнения. Эти позиции приведены как примеры из каталога. Пригодность к вашему узлу подтверждают по условиям работы и присоединительным размерам. Решение по опорам и нагрузкам принимают в составе проекта трубопровода.

Что важно запомнить

Вибровставка для насоса помогает уменьшить передачу колебаний по трубопроводу и воспринимать допустимые для неё перемещения. При выборе проверяют среду, давление вместе с температурой, разрежение, размеры и условия монтажа. Вставка работает в составе узла с рассчитанными опорами и необходимыми ограничителями. Правильный результат зависит от согласованности всей схемы, поэтому одной покупки изделия с подходящим DN недостаточно.
