Кран, вентиль, клапан и задвижка: чем отличаются и как не ошибиться при заказе

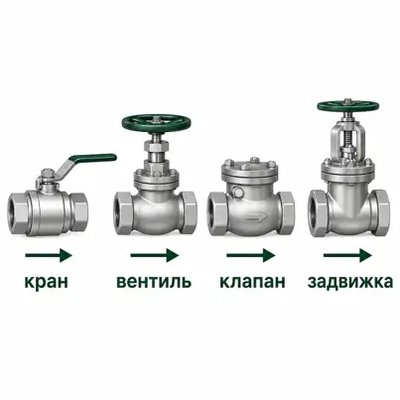

Кран, вентиль, клапан и задвижка - это разные виды трубопроводной арматуры, и заменять одно название другим в заявке опасно. Кран обычно быстро открывает или закрывает поток поворотом запорного элемента. Вентиль перекрывает среду поступательным движением затвора, а клапан может выполнять разные задачи: не пускать поток обратно, сбрасывать избыточное давление, регулировать параметр или срабатывать по сигналу. Задвижка перекрывает линию затвором, который перемещается поперек потока, и чаще применяется там, где нужен проход по магистрали без частого управления.

Ошибка в названии приводит к неправильному подбору. Например, заказчик пишет "клапан", а на деле нужен шаровой кран для быстрого перекрытия. Или просит "вентиль", хотя задача связана с защитой от обратного потока, где нужен обратный клапан. Внешне часть изделий может быть похожа: корпус, присоединение, ручка, фланцы. Но внутри у них разная конструкция, разное назначение и разные ограничения.

Что это такое

Кран - это трубопроводная арматура, в которой поток открывается или перекрывается поворотом запорного элемента. Самый частый пример - шаровой кран. Внутри находится шар с проходным отверстием: при повороте ручки на 90 градусов отверстие совпадает с направлением потока или становится поперек него. Основная задача такого изделия - быстро открыть или закрыть линию.

Вентиль - это арматура, где запирающий элемент перемещается поступательно, обычно вниз к седлу или вверх от него. В старой и бытовой речи слово "вентиль" используют очень широко, но технически чаще имеют в виду запорный клапан с маховиком. Он не так быстро срабатывает, как шаровой кран, зато дает более плавное закрытие. При этом обычный вентиль не стоит путать с полноценной регулирующей арматурой.

Клапан - более широкое понятие. Клапан может быть обратным, предохранительным, регулирующим, электромагнитным, запорным. Его задача зависит от конструкции. Один клапан не дает среде идти обратно, другой открывается при превышении давления, третий меняет расход по сигналу, четвертый срабатывает от электромагнита.

Задвижка - это запорная арматура, в которой затвор движется поперек потока. Когда задвижка открыта, проход обычно меньше мешает движению среды, чем у многих вентилей. Поэтому такие изделия часто ставят на магистральных и технологических линиях, где важно перекрыть участок трубопровода, но не требуется постоянное быстрое переключение.

Главное отличие между этими изделиями - не в названии, а в функции. Нужно сначала понять, что должна делать арматура: перекрывать, защищать, регулировать, сбрасывать давление, управляться вручную или работать автоматически.

Где это встречается в трубопроводной арматуре

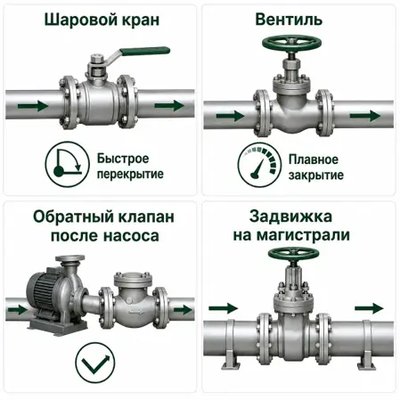

На сайте NEWKEY такие термины встречаются в разных товарных группах. Их нельзя воспринимать как взаимозаменяемые слова, потому что за каждым названием стоит своя конструкция и область применения.

Шаровые краны используют для быстрого перекрытия потока. Они бывают муфтовые, фланцевые, приварные, трехходовые, с ручным управлением, с пневмоприводом или электроприводом. В базовом исполнении шаровой кран - это запорная арматура, а не регулирующая. Его выбирают там, где нужно надежно открыть или закрыть линию.

Вентили применяют там, где требуется ручное перекрытие с более плавным ходом штока. Они могут использоваться на участках с водой, воздухом, паром и другими средами, если материалы, уплотнения и рабочие параметры подходят под условия эксплуатации. При заказе важно уточнять не только слово "вентиль", но и DN, PN, присоединение, материал корпуса и среду.

Клапаны встречаются в нескольких разных категориях. Обратный клапан нужен, чтобы не допустить обратного потока. Предохранительный клапан защищает систему от избыточного давления. Электромагнитный клапан срабатывает по электрическому сигналу. Регулирующий клапан меняет расход, давление, температуру или другой параметр процесса. Поэтому фраза "нужен клапан DN50" почти всегда слишком общая.

Задвижки выбирают для перекрытия трубопроводов, особенно когда важен проход в открытом положении. Они могут быть фланцевыми, клиновыми, шиберными, с ручным управлением или приводом. Для частого регулирования расхода задвижку обычно не выбирают: она рассчитана прежде всего на режим "открыто" или "закрыто".

Какие параметры важно учитывать

При заказе нельзя ориентироваться только на название изделия. "Кран DN50" и "клапан DN50" могут относиться к разным задачам, разным присоединениям и разным условиям работы. Лучше сразу собрать параметры, по которым менеджер сможет понять не только размер, но и назначение арматуры.

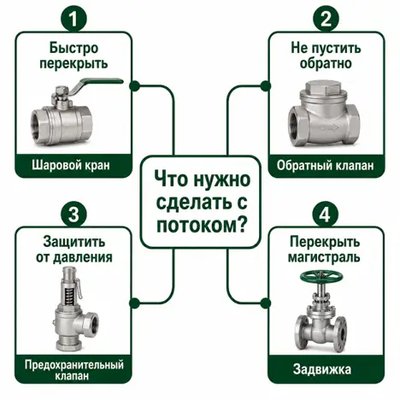

Таблица помогает быстро увидеть главное: сначала выбирают функцию, потом конструкцию и параметры. Нельзя начинать с DN, если еще не понятно, нужен кран, обратный клапан, предохранительный клапан или задвижка.

Как выбрать подходящее исполнение

Шаг 1. Определить задачу арматуры

Сначала нужно ответить на вопрос: что должна делать арматура в системе.

Для быстрого открытия или перекрытия потока обычно выбирают шаровой кран. Он подходит для запорной функции и может работать как с ручным управлением, так и с приводом.

Вентиль используют там, где требуется ручное закрытие маховиком и поступательное движение запирающего элемента. От шарового крана он отличается внутренней конструкцией, ходом затвора и более плавным характером срабатывания.

От обратного движения среды защищает обратный клапан. Обычный кран его не заменяет, потому что обратный клапан должен срабатывать автоматически, когда поток меняет направление.

Для защиты системы от превышения давления применяют предохранительный клапан. При подборе смотрят не только на DN, но и на давление настройки, рабочую среду, температуру и требования объекта.

Когда поток нужно менять по сигналу автоматики, рассматривают регулирующий клапан или другой вид регулирующей арматуры. В такой задаче важны пропускная способность, привод, позиционер, перепад давления и реальные условия процесса.

Задвижку часто ставят на магистральных участках, где нужно перекрыть трубопровод и сохранить хороший проход в открытом положении. Для точной регулировки расхода ее обычно не выбирают.

Шаг 2. Проверить DN и реальные присоединительные размеры

DN - это номинальный диаметр, а не точный наружный диаметр трубы. Для корректного заказа нужно понимать, какой размер указан в проекте и какой тип присоединения требуется.

Для муфтовой арматуры важна резьба. Для фланцевой - стандарт фланца, PN, количество и расположение отверстий, исполнение уплотнительной поверхности. Для приварного исполнения нужно проверить размер трубы и требования к сварке. Для пищевой арматуры с clamp-соединением важен стандарт и фактические размеры соединительных частей.

Шаг 3. Уточнить PN и рабочий режим

PN показывает номинальное давление, но не гарантирует работу при любых условиях. На допустимый режим влияют температура, материал корпуса, уплотнения, рабочая среда и динамические нагрузки. Если в системе возможны гидроудары, вибрация или резкие перепады, это нужно учитывать до заказа.

Особенно внимательно стоит подбирать арматуру для пара, горячей воды, термомасла, химических растворов и автоматизированных линий. В таких задачах одной фразы "PN16" обычно мало.

Шаг 4. Подобрать материал под среду

Материал корпуса выбирают по рабочей среде, температуре, давлению и требованиям к коррозионной стойкости. Нержавеющая сталь часто используется в пищевых, промышленных и химически более требовательных системах, но она не является универсальной для всех веществ.

Для химических сред нужно учитывать концентрацию, температуру, примеси, скорость потока, сварные зоны и материал уплотнений. Если данных мало, лучше не выбирать марку "на глаз", а уточнить условия эксплуатации.

Шаг 5. Определить тип управления

Ручное управление подходит для участков, где арматуру открывают или закрывают вручную. Если нужно дистанционное или автоматическое управление, рассматривают пневмопривод, электропривод или электромагнитный клапан.

Для кранов с пневмоприводом важно проверить совместимость с площадкой ISO 5211, момент, давление воздуха, логику работы и безопасное положение. Если кран быстро закрывается на линии с жидкостью, нужно учитывать риск гидроудара. Скорость срабатывания зависит от давления и расхода воздуха, а также от настроек обвязки.
