История развития водяных систем пожаротушения: от вёдер до спринклеров

Вода остаётся самым массовым и доступным средством пожаротушения, а водяные системы — основой защиты большинства зданий и промышленных объектов. Сегодня это разветвлённые сети трубопроводов со спринклерами, пожарными гидрантами, насосными станциями, запорной арматурой, регулирующими и обратными клапанами. Но путь к современным решениям занял несколько столетий. Эволюция водяных систем пожаротушения шла параллельно развитию городского водоснабжения, промышленных технологий и требований к безопасности.

От ведра и колодца к первым водопроводам

Первые попытки организованного пожаротушения были предельно примитивны. В древних городах основным средством борьбы с огнём оставались вёдра, кожаные мешки, простейшие ручные насосы и цепочки людей, передающих воду от реки или колодца к очагу пожара. Никаких стационарных водяных систем на уровне здания или квартала не существовало: тушение начиналось каждый раз «с нуля», а скорость реагирования полностью зависела от расстояния до источника воды и слаженности действий людей.

Ситуация постепенно менялась с появлением городских водопроводов. В римских и позднейших европейских городах появились первые напорные линии, фонтаны и резервуары, которые можно было использовать не только для бытовых нужд, но и для тушения пожаров. Однако специальных линий «под пожаротушение» ещё не было: максимум — перекрывающие устройства в магистралях, выполнявшие роль простейших задвижек для отключения участков сети при аварии.

XIX век: пожарные гидранты и городские сети

Настоящий переход к системному подходу начался в XIX веке, когда во многих городах появились централизованные водопроводы под достаточно высоким напором и начали формироваться профессиональные пожарные службы. В этот период появляются уличные пожарные гидранты — постоянные точки подключения пожарных рукавов к городской сети. Они стали важным шагом вперёд: больше не нужно было искать ближайший колодец или водоём; источник воды оказывался в непосредственной близости к зданию.

Параллельно усложнялась запорная арматура. В магистральных водопроводах всё шире применялись клиновые задвижки для отключения отдельных участков улицы или квартала при ремонте и авариях. Эти же задвижки использовались и для секционирования пожарных линий. Вводы в здания оснащали запорными устройствами, чтобы при повреждении внутренней сети можно было перекрыть подачу воды.

Первые стационарные системы в зданиях

С развитием многоэтажного строительства и промышленности стало очевидно, что полагаться только на уличные гидранты уже недостаточно. В крупных зданиях начали появляться внутренние пожарные краны, стояки и первые варианты стационарных водяных систем. Они представляли собой сеть трубопроводов с кранами на этажах и ручными пожарными рукавами, подключаемыми к этим точкам.

На вводе воды в здание обычно устанавливалась задвижка, позволяющая полностью отключить внутреннюю систему, и обратный клапан, предотвращающий обратный ток воды из внутренней сети в городской водопровод. Внутри здания также могли использоваться задвижки для разделения стояков и участков сети.

Рождение спринклерных систем: автоматизация тушения

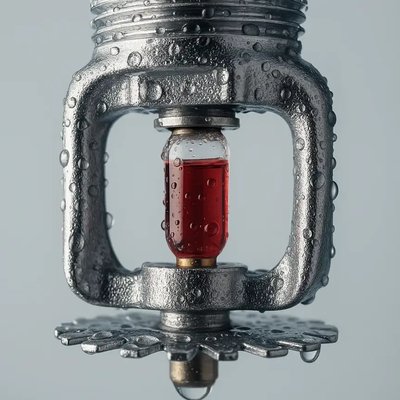

Следующий крупный этап — появление автоматических спринклерных установок. Первые рабочие спринклеры начали использовать в XIX веке на промышленных объектах с высокой пожарной нагрузкой. Принцип был относительно прост: трубопровод с водой под давлением и оросителями, которые автоматически открываются при достижении определённой температуры. Это позволило резко сократить время до начала тушения: система срабатывала без участия человека.

Ранние спринклерные установки обычно были «мокрыми»: трубопроводы постоянно заполнены водой. На вводе системы в здание по-прежнему стояли крупногабаритные задвижки, позволяющие полностью отсечь контур. Обратные клапаны защищали городскую сеть от обратного потока воды и продуктов возгорания.

Развитие типов водяных систем: мокрые, сухие, дренчерные, преддействующие

По мере накопления опыта стало ясно, что мокрые системы подходят не для всех условий. В неотапливаемых помещениях и на наружных установках вода в трубах могла замерзать, что блокировало работу системы. Появились сухие спринклерные системы: трубопроводы заполнены воздухом или инертным газом под давлением, а вода подаётся только при срабатывании специального сухого клапана.

Параллельно развивались дренчерные установки, где при срабатывании подача воды осуществляется сразу на всю защищаемую зону через открытые оросители. Здесь к запорной и регулирующей арматуре предъявлялись особые требования: она должна обеспечить быстрый и гарантированный пуск воды на большой расход.

Эволюция арматуры: от массивных задвижек к шаровым кранам и комбинированным клапанам

Долгое время основным типом запорной арматуры в водяных системах пожаротушения оставались клиновые задвижки. Они хорошо подходят для магистральных линий и вводов в здания, обеспечивают полный проход и относительно низкое гидравлическое сопротивление в открытом положении. Однако у задвижек есть свои ограничения: значительные габариты, большое число оборотов шпинделя при открытии и закрытии, повышенные требования к обслуживанию.

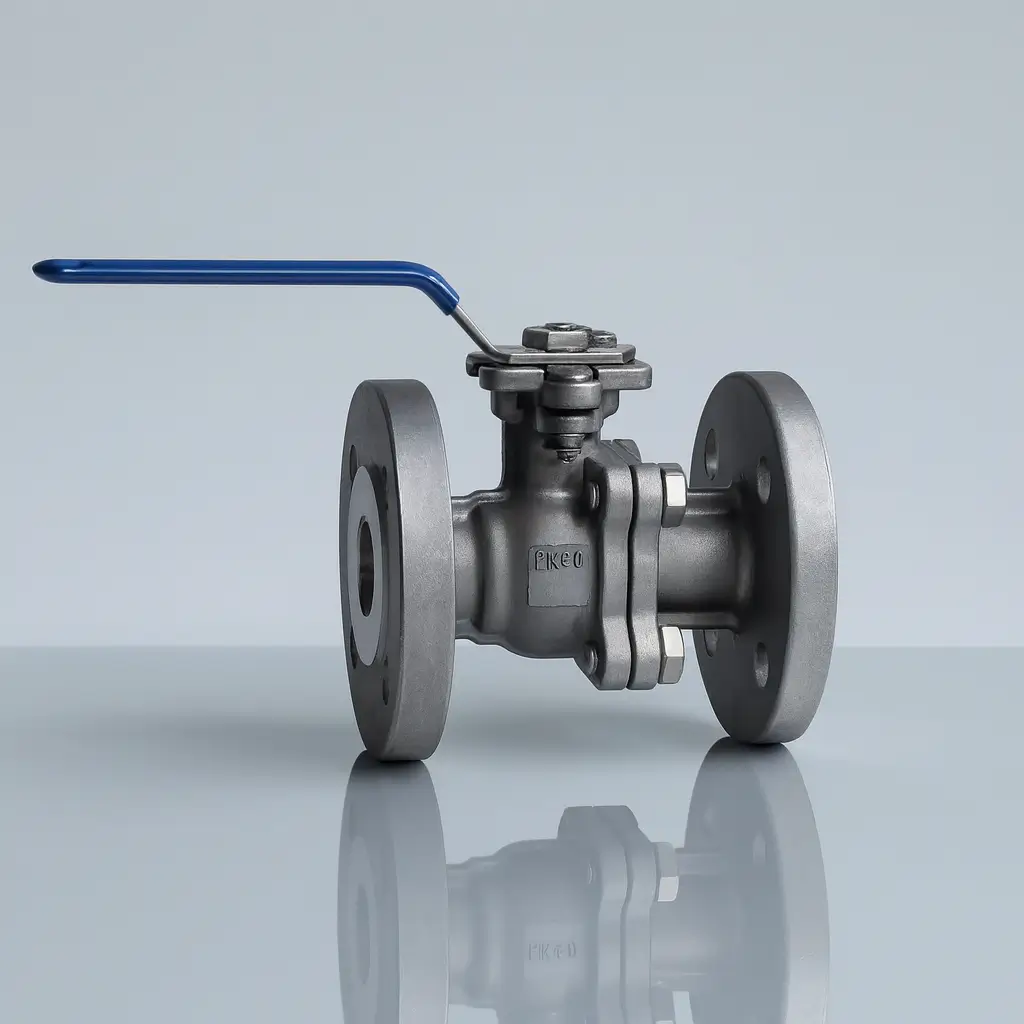

С распространением шаровых кранов ситуация изменилась. Шаровой кран оказался удобным решением для небольших и средних диаметров, особенно там, где важно быстрое перекрытие потока. В современных системах пожаротушения шаровые краны широко применяются в линиях дренажа, на участках испытаний, в байпасах, в обвязке насосных станций, на манометрических и сигнальных линиях.

Насосные станции пожаротушения и их арматура

Когда стало ясно, что давление городской сети не всегда достаточно, началось широкое внедрение автономных пожарных насосных станций. В состав таких комплексов входят резервуары воды, пожарные насосы (основные и резервные), всасывающие и напорные коллекторы, а также значительное количество запорной и обратной арматуры.

Обвязка насосов требует продуманной схемы: на всасывающих линиях устанавливают задвижки или крупные шаровые краны для отключения, на напоре — обратные клапаны и запорную арматуру, обеспечивающую возможность вывода насоса в ремонт без остановки всей системы.

Современный этап: стандарты, интеллектуальный контроль и материалы

Сегодня водяные системы пожаротушения проектируются в строгом соответствии с национальными и международными нормами. В России действуют СП и ГОСТ, описывающие требования к схемам, давлению, резерву воды, типам арматуры и контрольных узлов. На международном уровне ключевую роль играют стандарты NFPA и европейские нормы EN.

Существенно изменились и подходы к материалам. Если ранее основой служила углеродистая сталь с защитными покрытиями, то сейчас всё чаще применяются оцинкованные трубопроводы, нержавеющая сталь, специальные антикоррозионные покрытия. Это особенно важно в спринклерных системах закрытого типа, где застой воды может вызывать интенсивную коррозию изнутри.

Итоги: зачем знать историю водяных систем пожаротушения

История развития водяных систем пожаротушения показывает, как постепенно усложнялись требования к безопасности и как на них отвечали инженерные решения. От ведерных цепочек и простых городских водопроводов человечество пришло к разветвлённым сетям с автоматическими спринклерами, насосными станциями, секционирующими задвижками, шаровыми кранами на дренажах и испытательных линиях.

Понимание логики этой эволюции помогает осознанно относиться к выбору решений. Становится проще оценить, почему в проекте предусмотрена именно такая схема, чем обосновано размещение тех или иных задвижек, зачем на вводе стоит обратный клапан, а на контрольной линии — шаровой кран.
