Герметизация арматуры: как избежать протечек при высоких температуре и давлении

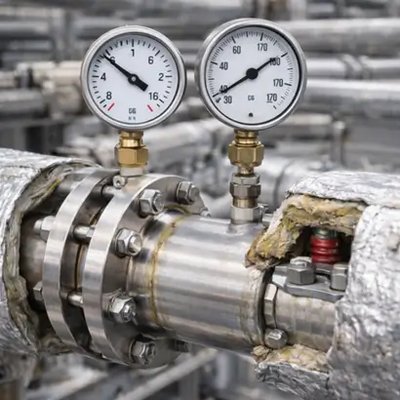

На горячих и нагруженных линиях арматура начинает течь не потому, что «корпус плохой», а потому, что герметизация работает на пределе. Пока линия холодная, всё может выглядеть идеально: кран сухой, фланец чистый, шток не подкапывает. Но после выхода на рабочий режим детали расширяются, нагрузка на прокладку меняется, мягкие материалы начинают постепенно деформироваться, и именно в этот момент появляются первые признаки проблемы — влажный след по штоку, лёгкое отпотевание по фланцу, потеря плотности по седлу. Для полимерных прокладочных материалов при повышенной температуре особенно важна ползучесть и постепенная потеря сжимающего напряжения, а для болтовых соединений — ослабление прижима из-за тепла и релаксации системы.

Поэтому герметизация арматуры при высоких температуре и давлении — это не «мелочь из набора комплектующих», а один из главных факторов ресурса узла. На практике протечки почти всегда начинаются не с внезапного разрушения корпуса, а с более прозаичных вещей: неподходящей прокладки, усталости сальникового узла, слабого крепежа, дефекта привалочной поверхности или попытки заставить арматуру работать в режиме, для которого она конструктивно не предназначена.

Где арматура теряет герметичность чаще всего

По штоку

Шток — одно из самых нагруженных мест в арматуре. Он должен двигаться относительно корпуса, при этом удерживать среду внутри. Для этого в конструкции используют сальниковый узел: набор уплотнительных колец, который одновременно даёт подвижность и герметичность. Производители регулирующей арматуры прямо указывают, что в таких узлах обычно применяют кольца из фторопласта или графита, а выбор зависит от температуры, нагрузки и характера работы штока. При высоких температурах графитовые решения обычно становятся предпочтительнее, поскольку рассчитаны на более тяжёлые тепловые режимы.

Проблема в том, что по штоку нагрузка никогда не бывает «спокойной». Там одновременно действуют температура, давление, движение, вибрация и термоциклы. Если арматура часто срабатывает, уплотнение стареет быстрее. Если шток имеет повреждения или работает с перекосом, герметичность уходит ещё раньше. А если проблему пытаются лечить только подтяжкой, без понимания причины, узел обычно просто дожимают до следующей утечки, а не решают её.

По фланцам и разъёмам корпуса

Вторая типовая зона утечки — все разъёмные соединения: фланцы, крышки, половинки корпуса, боковые заглушки. Здесь уже работает не один материал, а целая система: прокладка, состояние поверхностей, жёсткость фланца, класс и состояние крепежа, схема затяжки. Спирально-навитые металлические прокладки считаются одним из самых универсальных решений для высоких температур и давлений именно потому, что лучше переносят колебания режима и дают стабильный барьер при правильной сборке. Производители прямо называют их одним из лучших универсальных вариантов для таких условий.

Но даже хорошая прокладка не спасает, если поверхность фланца имеет задиры, раковины, следы старой течи или если болты стянуты неравномерно. В тяжёлых режимах мелкие дефекты быстро перестают быть «косметикой» и становятся полноценным источником протечки. Именно поэтому вопрос герметизации фланца почти всегда решается не «материалом прокладки отдельно», а качеством всего соединения.

По запорному органу

Третья зона — внутренняя герметичность. Это тот случай, когда кран или клапан формально закрыт, но среда всё равно проходит через седло. Здесь уже виноваты не фланцы и не шток, а состояние внутренних поверхностей: износ, нагар, отложения, эрозия, кавитация или просто работа в неправильном режиме. Особенно быстро внутренняя герметичность уходит там, где запорную арматуру пытаются использовать как регулирующую: например, дросселируют шаровым краном или «держат наполовину» задвижку. Это даёт ускоренный износ контактных поверхностей и быстро разрушает посадку. Это инженерная логика, а не вопрос моды на конструкции: для регулирования нужен один тип арматуры, для отсечки — другой.

Зона утечки	Что чаще всего становится причиной
Шток	Старение уплотнения, термоциклы, вибрация, износ сальникового узла
Фланцы и разъёмы	Неподходящая прокладка, перекос, неравномерная затяжка, дефекты поверхностей
Запорный орган	Износ седла, отложения, повреждение поверхности, работа не в том режиме

Почему высокие температура и давление так быстро «выбивают» герметизацию

На горячей линии разные материалы расширяются по-разному. Металл корпуса, шпильки, прокладка, шток и крышка не ведут себя как одно целое. Поэтому усилие прижима, которое было правильным при сборке, после прогрева уже не обязательно остаётся таким же. Для фланцевых соединений и прокладок это критично: если нагрузка «уплыла», герметичность начинает держаться уже не за счёт нормального контакта, а «по привычке» — до первого серьёзного колебания давления. Исследования и технические публикации по герметизации болтовых соединений прямо указывают на влияние повышенной температуры на потерю напряжения в системе и на ухудшение удержания усилия.

Термоциклы

Отдельная проблема — не просто высокая температура, а многократные циклы «нагрели — охладили». Для прокладок и сальников это один из самых неприятных режимов. При каждом цикле материал немного меняет форму, часть деформации становится необратимой, а прижим уже не возвращается к исходному уровню. Металлические и полуметаллические решения обычно переносят такие режимы спокойнее, чем мягкие полимерные материалы, если узел изначально собран правильно.

Давление и выдавливание уплотнения

Если температура разгоняет старение, то давление добивает всё, что не имеет достаточной механической устойчивости. Для полимерных материалов это проявляется как ползучесть и постепенное «уползание» из зоны контакта. Для прокладок это означает потерю толщины и напряжения, для седел — деформацию под длительной нагрузкой. В технических материалах по прокладкам это отдельно подчёркивается: химическая стойкость сама по себе ещё не гарантирует хорошую работу под высокой механической нагрузкой и при длительном сжатии.

Вибрация и динамика режима

Даже идеальный материал работает плохо, если узел всё время трясёт. Насосы, гидроудары, резкие закрытия, скачки давления, дрожание трубопровода — всё это снижает ресурс герметизации. На неподвижном стенде прокладка может выглядеть прекрасно, а в реальной линии с вибрацией — терять плотность намного быстрее. Поэтому на тяжёлых режимах герметизация всегда должна рассматриваться вместе с общей механикой узла, а не как отдельная «резинка».

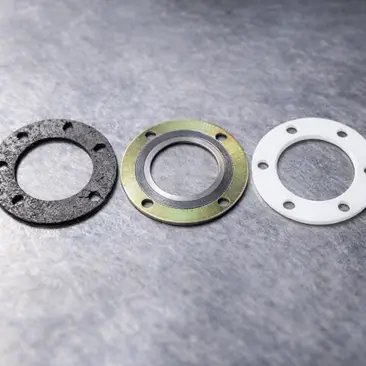

Какие уплотнения и прокладки реально работают на высоких температуре и давлении

Мягкие листовые материалы и многие полимерные решения удобны, просты в монтаже и часто хорошо работают на спокойных режимах. Но чем выше температура и нагрузка, тем сильнее проявляются их ограничения: ползучесть, релаксация, постепенная потеря прижима, чувствительность к качеству затяжки. Это не делает их «плохими», но делает их выбор более требовательным. Если режим тяжёлый и длительный, рассчитывать только на мягкий материал обычно рискованно.

Графитовые решения

Графит на горячих средах остаётся одним из самых рабочих материалов и для сальниковых узлов, и для ряда прокладочных решений. В руководствах по арматуре прямо отмечено, что графитовые набивки предназначены для более высоких температур, а при использовании графита в горячих условиях нет необходимости в хромовом покрытии штока, поскольку графитовые материалы не относятся к абразивным. Одновременно производители предупреждают, что в определённых режимах графитовая набивка может приводить к питтингу на обычных нержавеющих штоках, если не учтены условия процесса. Это хороший пример того, как «правильный материал» всё равно требует грамотной привязки к узлу.

Металлические и полуметаллические прокладки

Когда режим становится по-настоящему тяжёлым, именно металлические и полуметаллические решения чаще всего дают наибольшую стабильность. Спирально-навитые прокладки производители называют одним из лучших универсальных вариантов для фланцев при температурных и силовых колебаниях. Они лучше держат режим, если правильно подобраны по металлу, наполнителю и конструкции кольца. Для более тяжёлых и нестабильных фланцев также применяются профилированные металлические решения, где важна жёсткость сердечника и способность сохранять прижим даже на неидеальной поверхности.

Фторопласт и композиции на его основе

Фторопласт очень хорош там, где химическая стойкость стоит на первом месте. Но при тяжёлой механической нагрузке и высокой температуре нужно внимательно смотреть на его поведение. Технические материалы по прокладкам отдельно указывают, что обычный фторопласт может иметь недостаточную механическую прочность и быть чувствительным к ползучести, тогда как специальные модификации работают заметно лучше. Это ещё раз подчёркивает важную мысль: под высокие температуру и давление материал выбирают не по одному красивому свойству, а по балансу химической стойкости и механической устойчивости.

Тип уплотнения или прокладки	Где особенно уместен
Графит	Сальниковые узлы, пар, горячие технологические среды, тяжёлые термоциклы
Спирально-навитые металлические прокладки	Фланцы на высоких температуре и давлении
Фторопласт и его композиции	Химически активные среды, если режим по температуре и нагрузке укладывается в допустимый

Герметизация по штоку: почему здесь течёт чаще, чем хотелось бы

Сальниковый узел всегда живёт на границе компромисса. Если затянуть слишком слабо, среда пойдёт наружу. Если слишком сильно — шток начнёт двигаться тяжело, возрастёт износ, а привод или рукоятка будут работать с перегрузкой. На горячих линиях эта грань особенно тонкая, потому что после выхода на режим усилие прижима меняется, а материал набивки стареет быстрее. Именно поэтому производители арматуры уделяют столько внимания рекомендациям по подбору и обслуживанию набивки — это не второстепенная тема, а ключевой элемент герметичности.

Когда помогает подтяжка, а когда уже нет

Подтяжка сальника — нормальная рабочая операция, но только до определённого момента. Если подтёк появился после прогрева, а материал ещё не разрушен, корректная подтяжка может восстановить герметичность. Но если набивка уже потеряла ресурс, шток имеет повреждения или проблема вызвана постоянной вибрацией и перекосом, подтяжка становится лишь отсрочкой. После нескольких таких циклов узел обычно всё равно приходится вскрывать и обслуживать нормально. Это не вопрос аккуратности слесаря — это нормальная физика старения уплотнения.

Какой материал выбирать для штокового уплотнения

Для высоких температур графитовые и специальные плетёные решения остаются базовыми. При этом нужно учитывать не только саму температуру, но и частоту срабатываний. Узел, который открывается раз в месяц, и узел, который работает десятки раз в день, нагружают набивку по-разному. Поэтому выбор материала набивки всегда должен быть привязан к реальному режиму работы, а не только к температуре среды.

Герметизация по фланцам и корпусным соединениям

На горячем фланце бесполезно надеяться, что «хорошая прокладка всё простит». Если поверхность повреждена, болты разного класса, затяжка сделана как попало, а фланец работает на перекосе, даже дорогая прокладка быстро проиграет. Производители металлических прокладок прямо подчёркивают, что устойчивость к температурным колебаниям — это только часть успеха, а надёжность соединения зависит ещё и от правильной конструкции фланца, уровня болтового напряжения и качества установки.

Привалочные поверхности и качество стыка

На тяжёлых режимах задиры, вмятины, овальность и раковины начинают играть намного большую роль, чем кажется. Там, где на холодной воде это мог бы быть просто «неидеальный фланец», на горячем режиме такой дефект быстро превращается в устойчивую зону протечки. По этой причине в серьёзной практике замена прокладки без ревизии поверхности часто оказывается бессмысленной тратой времени.

Крепёж и повторная протяжка

Для болтовых соединений на горячих линиях важен не только класс прочности, но и сама культура затяжки. Технические материалы по болтовым соединениям указывают, что выдержка после первичной затяжки и повторная протяжка могут быть критичны для компенсации начальной потери напряжения в системе. Это особенно важно там, где прокладка и фланец работают при заметной температурной нагрузке.

Ошибка на фланцевом соединении	Чем это заканчивается
Неподходящая прокладка или неподходящая поверхность	Хронические микропротечки и постоянные подтяжки
Неравномерная затяжка	Перекос, потеря прижима, быстрый выход из строя
Слабый или неподходящий крепёж	Ослабление соединения после нагрева и работы под давлением

Внутренняя герметичность: когда арматура закрыта, но всё равно пропускает

Если арматура работает на высокой температуре, в загрязнённой среде или на больших перепадах, посадочные поверхности изнашиваются быстрее. Для шаровых кранов это может быть повреждение шара и седла, для клапанов — износ тарелки и седла. Отложения, нагар, твёрдые частицы, кавитация и неправильный режим работы быстро разрушают ту самую «линию контакта», которая и держит внутреннюю герметичность. Это не всегда видно снаружи, поэтому пользователь часто делает ложный вывод: «узел сухой, значит всё хорошо», хотя на самом деле среда уже проходит через запорный орган.

Отложения и случайный мусор

На горячих средах проблема усугубляется отложениями. Даже маленькая частица между поверхностями может не дать арматуре закрыться плотно. На паре это могут быть продукты коррозии и окалина, на масле — нагар и лаковые отложения, на воде — твёрдые частицы и накипь. Для внутренней герметичности это иногда опаснее, чем сам износ материала.

Почему не всякая арматура годится для дросселирования

Если запорный кран или задвижку постоянно держат в промежуточном положении, ресурс внутренней герметичности закономерно падает. Поверхности, рассчитанные на отсечку, начинают работать как дросселирующий элемент, получают эрозию и теряют точность посадки. Здесь вопрос не в «качестве изделия», а в том, что арматуру заставили работать не в её режиме.

Материалы корпуса и конструкция узла тоже влияют на герметичность

Чем меньше внешних разъёмов, тем меньше потенциальных мест утечки. Поэтому цельносварные корпуса часто выигрывают на тяжёлых режимах именно с точки зрения внешней герметичности. Но за это приходится платить сложностью ремонта. Разборные корпуса удобнее обслуживать, зато у них выше требования к прокладкам корпуса, состоянию поверхностей и качеству сборки. Это не делает один вариант «лучше навсегда», но требует честно смотреть на режим и на то, кто потом будет этот узел обслуживать.

Жёсткость конструкции

Облегчённые детали и слабые соединения хуже переносят сочетание температуры, давления и вибрации. Чем жёстче конструкция и чем стабильнее она держит геометрию, тем проще обеспечить герметичность. Поэтому под тяжёлый режим часто выбирают более массивные и менее «экономичные» исполнения — не из любви к металлу, а ради предсказуемой работы прокладок и уплотнений. Это инженерный вывод, который подтверждается всей практикой работы фланцевых и клапанных соединений.

Типичные ошибки, из-за которых арматура начинает течь на тяжёлых режимах

Очень частая история: смотрят только на PN или Class, а температуру, термоциклы и характер среды воспринимают как второстепенные детали. В результате формально арматура «по паспорту подходит», а в работе не держит герметичность. Это особенно опасно на горячих линиях, где реальный режим почти всегда сложнее, чем одна цифра давления.

Неправильная прокладка «из того, что было»

Соблазн закрыть вопрос тем, что лежит на складе, понятен. Но на высоких температуре и давлении такой подход быстро наказывает: мягкая прокладка, не рассчитанная на режим, может выглядеть нормально после сборки, но потерять напряжение уже после первого прогрева. Для тяжёлых условий это одна из самых типовых причин ранней течи.

Игнорирование повторной протяжки и контроля после прогрева

На ряде узлов после первого выхода на режим нагрузка перераспределяется так сильно, что без контрольной проверки соединение остаётся «на честном слове». Это не всегда требуется, но там, где режим тяжёлый и соединение ответственно, отказ от такой проверки может стоить дорого. Технические рекомендации по болтовым соединениям прямо поддерживают эту логику.

Попытка лечить подтёки только подтяжкой

Подтяжка — полезный инструмент, но не замена нормальному ремонту. Если материал уже деградировал, если поверхность повреждена или если арматура работает не в том режиме, подтяжка лишь отсрочит новую течь. А иногда ещё и ускорит разрушение узла.

Ошибка	Что получается в эксплуатации
Выбор уплотнения без учёта температуры и давления	Быстрое старение, ползучесть, потеря герметичности
Игнорирование термоциклов	Подтёки после нескольких пусков и остановов
Бесконечная подтяжка вместо обслуживания	Ускоренный износ узла и риск внезапной течи

Чек-лист перед выбором и сборкой узла

Перед тем как заказывать прокладку, выбирать набивку или собирать горячий узел, полезно пройтись по короткому списку:

собраны ли реальные температура, давление и режимы пусков и остановов;
подходит ли тип арматуры под фактическую работу, особенно если есть дросселирование;
выбраны ли уплотнения именно под этот режим, а не «по привычке»;
проверены ли поверхности фланцев, крышек и посадочных мест;
соответствует ли крепёж нагрузкам и температуре;
есть ли понятный план обслуживания сальникового узла и контроля соединений после прогрева.

Заключение

На высоких температуре и давлении герметизация — это не второстепенная деталь, а основа надёжности всей арматуры. Протечки здесь почти никогда не возникают «внезапно»: им предшествуют неподходящий материал, потеря прижима, усталость набивки, дефекты поверхностей и неправильный режим работы. Чем раньше это понимают на стадии выбора и сборки, тем меньше потом аварийных остановок и бессмысленных замен.

Если свести всё к одной мысли, она будет простой: герметичность на тяжёлых режимах держится не чудо-прокладкой, а сочетанием правильного материала, правильной конструкции и аккуратной сборки. Когда все три вещи совпадают, узел работает спокойно. Когда хотя бы одну пытаются «простить», течь становится лишь вопросом времени.
