Два вида герметичности. Что нужно указать в заявке

Арматура может оставаться сухой снаружи, но пропускать рабочую среду через закрытый проход. Это две разные проверки. Внешняя герметичность показывает, выходит ли среда из корпуса, сальника, фланцевого соединения, крышки или других уплотненных зон наружу. Герметичность затвора отвечает за другое: насколько плотно шар, диск, клин, тарелка или другой перекрывающий элемент отсек поток внутри трубопровода. Для закупки и эксплуатации эта разница критична: кран, клапан, задвижка или затвор могут не давать видимой течи, но при этом не изолировать участок так, как требуется по схеме.

Почему эти понятия часто смешивают

На объекте обычно говорят коротко: "кран течет", "клапан не держит", "задвижка пропускает". Но за такими фразами могут стоять разные неисправности.

Если среда выходит из-под фланца, крышки, сальника или корпуса, проблема связана с наружной частью изделия. Это видно по каплям, влажным следам, парению, запаху, налету, коррозии или падению давления.

Если снаружи все сухо, но после закрытия поток продолжает идти дальше, причина уже в затворе. В этом случае утечка остается внутри трубопровода: среда проходит через неплотно перекрытый проход и попадает на следующий участок. Простой пример: на линии стоит шаровой кран. Корпус сухой, шток не мокнет, фланцы чистые. Но после закрытия давление за ним не падает или потребитель продолжает получать воду. Значит, наружной течи нет, а перекрытие внутри работает плохо. Путаница особенно мешает при заказе замены. Фраза "нужен герметичный кран" звучит понятно, но для подбора ее мало. Нужно уточнить, что именно важно: отсутствие выхода среды наружу, плотное отсечение потока внутри трубы или оба требования сразу.

Где возникает наружная течь

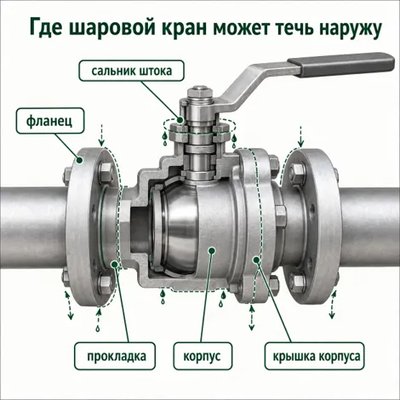

Внешняя герметичность связана со всеми местами, через которые рабочая среда может попасть в окружающую среду. Это не только корпус, хотя его обычно вспоминают первым.

Зона арматуры	Что может нарушить плотность
Корпус	трещина, дефект литья, коррозия, механическое повреждение
Соединение корпуса и крышки	износ прокладки, неправильная затяжка, перекос, неподходящий материал уплотнения
Сальниковый узел	износ набивки или уплотнения штока, повреждение поверхности, слабая регулировка
Фланцевое соединение	неравномерная затяжка, плохая прокладка, перекос фланцев
Резьбовое соединение	поврежденная резьба, ошибка герметизации, несовместимость профилей
Сварной шов	непровар, трещина, нарушение технологии сварки
Пробки, штуцеры, дренажные элементы	слабая затяжка, поврежденное уплотнение, коррозия

Выход среды наружу напрямую связан с безопасностью. На воде это может привести к подтоплению и остановке участка. На горячей, агрессивной, токсичной, паровой или пожароопасной среде риск намного выше: страдает не только оборудование, но и персонал. Поэтому при приемке и эксплуатации смотрят не только на то, закрывается ли проход. Важно проверить корпус, сальник, крышку, фланцы, сварные швы, резьбу и дополнительные элементы.

Как закрытый затвор может пропускать поток

Плотность затвора относится к внутренней зоне арматуры. Это место, где подвижный элемент должен перекрыть проход рабочей среды. В разных типах изделий эта зона устроена по-разному:

Тип арматуры	Где формируется плотное перекрытие
Шаровой кран	между шаром и седловыми уплотнениями
Задвижка	между клином или диском и седлами корпуса
Клапан	между тарелкой, плунжером или золотником и седлом
Обратный клапан	между запирающим элементом и седлом при обратном потоке
Дисковый затвор	между диском и седлом или манжетой
Регулирующий клапан	между регулирующим элементом и седлом в закрытом положении

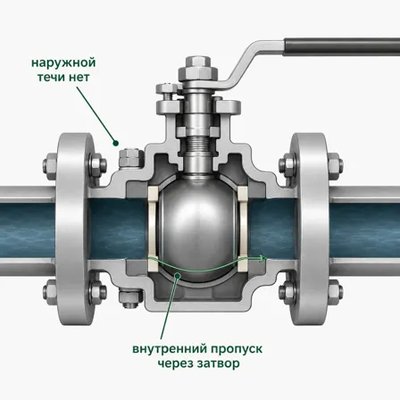

Если контакт в этой зоне нарушен, поток проходит дальше, хотя рукоятка, привод или шток находятся в положении "закрыто". Причины бывают разными: частицы грязи на седле, износ уплотнения, повреждение шара или диска, кавитация, эрозия, ошибка по направлению потока, деформация деталей, слишком большой перепад давления, неподходящий материал или обычная выработка ресурса. Важно не ждать от любого изделия абсолютного отсечения по умолчанию. У разных типов арматуры и разных исполнений могут быть свои допустимые нормы протечки через закрытый проход. Особенно это важно для регулирующих клапанов, обратной арматуры и узлов, которые работают не только в режиме "открыто/закрыто".

Почему арматура сухая, но линия не отсекается

Один из частых вопросов при эксплуатации звучит так: "Снаружи все нормально, почему поток все равно идет?" Причина в том, что корпус и затвор проверяют разные вещи. Корпус может быть целым, прокладки могут не выпускать среду наружу, а внутренний перекрывающий элемент уже не обеспечивает нужного прилегания к седлу.

Например, шаровой кран долго работал на загрязненной среде. Частицы попали в зону контакта, появились царапины или задиры. Снаружи это никак не видно. Но при закрытии между шаром и седлом остается микрозазор, через который проходит поток. Другой случай - старая задвижка. Маховик дошел до упора, но клин или седла изношены. Наружной течи нет, однако через закрытый узел остается внутренний пропуск.

Похожая история бывает с обратными клапанами. Изделие может не иметь видимых дефектов, но из-за мусора, слабого закрытия, пульсаций или неверного режима часть среды возвращается назад.

Как это проверяют при испытаниях

При проверке трубопроводной арматуры обычно разделяют несколько задач: прочность корпусных деталей, плотность материала и сварных швов, отсутствие выхода среды наружу, качество закрытия затвора и работоспособность изделия. Наружную часть контролируют так, чтобы понять, появляется ли испытательная среда через корпус, соединения, сальник, прокладки, сварные швы или другие элементы. То есть смотрят, есть ли выход в окружающую среду.

Затвор проверяют иначе. Арматуру закрывают, с одной стороны подают испытательное давление и контролируют, проходит ли среда на другую сторону. Для такой проверки важны положение изделия, направление подачи, давление, время выдержки и допустимая норма утечки. Поэтому одно и то же изделие может успешно пройти проверку корпуса, но не пройти испытание по закрытому проходу. Бывает и обратная ситуация: затвор отсекает поток, но сальник или фланец дают наружную течь.

Для закупщика и инженера фраза "арматура испытана" сама по себе неполная. Лучше понимать, что именно проверяли: прочность, плотность корпуса, наружные уплотнения, затвор или функционирование.

Какие классы герметичности бывают

Для затворов трубопроводной арматуры применяют классы, которые показывают допустимую протечку через закрытый проход при испытании. Чем строже требование к отсечению потока, тем выше требования к изделию. В заявках часто встречается формулировка "класс А". Обычно под ней имеют в виду максимально плотное закрытие, когда видимая протечка при испытании не допускается. Но одной этой фразы все равно мало. Для нормального подбора нужны среда, давление, температура, тип арматуры и назначение участка.

Формулировка в заявке	Почему этого мало	Как написать лучше
"Нужен герметичный кран"	неясно, речь о наружной утечке или плотности затвора	"Нужен шаровой кран DN..., PN..., среда..., требование по классу закрытия..."
"Чтобы не пропускал"	непонятно, где именно проблема	"Нужно плотное отсечение участка без внутреннего пропуска"
"Класс А"	без среды и параметров подбор остается неполным	"Класс затвора..., среда..., температура..., давление..."
"Любой, главное PN16"	PN не описывает качество закрытия	"DN, PN, тип арматуры, класс затвора, среда, температура, присоединение"

Класс особенно важeн, если изделие должно надежно отсекать участок для ремонта, предотвращать переток между контурами, исключать обратное движение среды или работать на ответственной линии.

Где это встречается на практике

Шаровые краны

У шаровых кранов плотность перекрытия зависит от контакта шара с седловыми уплотнениями. Если шар поврежден, седло изношено или в зону закрытия попали частицы, изделие может пропускать через закрытый проход.

При этом снаружи все может быть сухо. Поэтому при жалобе "кран не держит" важно уточнить, где именно проблема: по штоку, по корпусу, по фланцам или дальше по линии.

Задвижки

У задвижек внутренний пропуск часто связан с износом седел, повреждением клина, отложениями или неполным закрытием. Маховик может быть повернут до конца, но это не всегда означает нормальное прилегание рабочих поверхностей.

Задвижки обычно не используют для регулярного дросселирования. Если изделие долго работает в полуоткрытом положении, поток повреждает рабочие зоны, и потом закрытие становится хуже.

Обратные клапаны

У обратных клапанов качество закрытия особенно важно, потому что их задача - не допустить обратный поток. Если диск, тарелка, шар или створки неплотно садятся на седло, среда возвращается назад. Причиной может быть мусор, неверное положение установки, слишком малый расход для нормального открытия, пульсации, гидроудар, износ или неподходящий тип изделия для конкретной схемы.

Дисковые затворы

У дисковых затворовплотность зависит от контакта диска с седлом или эластичной манжетой. Если седло повреждено, диск стоит с перекосом, фланцы сжали корпус неправильно или материал выбран без учета среды, закрытие может быть неполным. Здесь особенно важны монтаж и совместимость с ответными фланцами. Ошибка при установке влияет не только на соединение, но и на ход диска.

Регулирующие клапаны

Регулирующие клапаныв первую очередь управляют расходом. Полное отсечение потока для них не всегда главная функция. Многие исполнения закрываются достаточно плотно, но допустимую протечку через седло нужно проверять отдельно. Если участок требуется надежно изолировать для ремонта или обслуживания, рядом с регулирующим клапаном часто ставят отдельную запорную арматуру. Это нормальная инженерная практика, а не лишняя деталь.

Как понять, какие требования нужны на вашем объекте

Для обычного отключения участка водопровода или системы отопления обычно важны оба условия: среда не должна выходить наружу, а закрытая арматура должна отсекать поток внутри трубы. Для технологических линий требования могут быть строже. Если среда агрессивная, токсичная, дорогая, горячая или опасная, наружная течь становится вопросом безопасности. Если нельзя допустить переток между линиями, смешение сред или обратное движение, на первый план выходит качество закрытия затвора. В паровых и высокотемпературных системах дополнительно смотрят материалы, температурный режим, тип уплотнений и качество монтажа. На загрязненной среде важно учитывать риск попадания частиц в седло. В автоматизированных узлах нужно понимать роль изделия: оно запирает поток, управляет расходом или защищает от обратного движения.

Задача на объекте	Что особенно важно
Отсечь участок для ремонта	плотность затвора и наличие запорной арматуры
Исключить наружную течь	корпус, сальник, соединения, прокладки
Защитить насос от обратного потока	нормальное закрытие обратного клапана
Управлять расходом	характеристика регулирования, Kvs, привод, допустимая протечка
Работать с опасной средой	материал, уплотнения, документация, безопасность
Снизить риск аварийной ситуации	правильный подбор, испытания, монтаж, контроль состояния

Типичные ошибки

Писать в заявке просто "герметичная арматура"

Такой запрос слишком общий. Нужно уточнить, что требуется: отсутствие выхода среды наружу, плотное отсечение потока внутри трубопровода или оба условия сразу.

Считать PN показателем плотного закрытия

PN связан с давлением, но не описывает протечку через затвор. Два изделия с одинаковым PN могут по-разному отсекать поток.

Ждать от регулирующего клапана поведения запорного крана

Регулирующий клапан управляет расходом. Если он должен еще и надежно изолировать участок, это требование нужно проверить отдельно. Часто до и после такого клапана ставят отдельные запорные краны.

Не учитывать загрязнение среды

Грязь, окалина, песок, продукты коррозии и монтажный мусор могут попасть на седло и нарушить прилегание. Поэтому фильтр перед чувствительной арматурой часто защищает не только оборудование, но и ресурс самого узла.

Путать наружную течь с внутренним пропуском

Сухой корпус не гарантирует, что затвор держит поток. И наоборот: хорошее закрытие прохода не отменяет риска утечки по сальнику, крышке или фланцевому соединению.

Не проверять направление потока

Для части арматуры направление установки имеет значение. Если поставить изделие не по стрелке или не по схеме, оно может шуметь, быстрее изнашиваться, хуже закрываться или работать нестабильно.

Что указать в заявке

Чтобы подобрать арматуру под нужный режим, в заявке лучше указать:

Тип изделия: шаровой кран, задвижка, клапан, обратный клапан, дисковый затвор, регулирующий клапан.
DN.
PN.
Рабочую среду.
Температуру.
Давление в системе.
Тип присоединения: фланцевое, резьбовое, под приварку, межфланцевое.
Материал корпуса, если он задан проектом.
Материал уплотнений, если есть ограничения по среде.
Требование к классу затвора.
Нужна ли полная отсечка участка или допустима небольшая протечка.
Условия работы: частое открытие и закрытие, регулирование, обратный поток, загрязненная среда.
Нужна ли обвязка: фильтр, фланцы, прокладки, крепеж, запорная арматура до и после узла.

Для замены проблемной позиции полезно добавить описание дефекта: течет наружу, пропускает через закрытый проход, не закрывается до конца, заклинивает, шумит, стучит, есть коррозия или повреждение уплотнений.

Что посмотреть в каталоге NEWKEY

Для задач, где важна плотность закрытия и отсутствие наружной течи, в каталоге NEWKEY можно смотреть не только саму арматуру, но и элементы, которые влияют на работу узла:

шаровые краны для отключения участка;
задвижки для магистральных и технологических линий;
обратные клапаны для защиты от обратного потока;
дисковые затворы для водоснабжения, отопления и технологических систем;
регулирующую арматуру для управления расходом;
фильтры для защиты седел и уплотнений от загрязнений;
фланцы, прокладки и крепеж для правильной сборки соединения;
фитинги и соединительные детали.

Если нужно подобрать арматуру под конкретный класс затвора или заменить изделие, которое "не держит", лучше отправить параметры линии и описание проблемы. Специалисты NEWKEY помогут уточнить тип, материал, присоединение, уплотнения и состав обвязки.

Частые вопросы

Внешняя герметичность и герметичность затвора - это одно и то же?

Нет. Внешняя герметичность показывает, выходит ли среда наружу через корпус, сальник, прокладки и соединения. Герметичность затвора говорит о том, насколько плотно перекрыт проход внутри трубопровода.

Почему кран сухой, но все равно пропускает воду?

Потому что утечка может идти не наружу, а через закрытый затвор. Например, из-за износа седла, повреждения шара, грязи в зоне уплотнения или неполного закрытия.

Что значит "арматура не держит"?

Обычно так говорят, когда закрытое изделие продолжает пропускать среду дальше по линии. Но лучше уточнить: есть наружная течь или внутренний пропуск. Это разные неисправности.

Класс герметичности относится к корпусу или к затвору?

Когда говорят о классе герметичности затвора, имеют в виду допустимую протечку через закрывающий элемент внутри арматуры. Корпус, сальник и соединения проверяются отдельно.

Может ли регулирующий клапан полностью перекрывать поток?

Зависит от конструкции и требований к исполнению. Регулирующий клапан предназначен прежде всего для управления расходом. Если нужна надежная отсечка, это нужно указывать отдельно или ставить рядом запорную арматуру.

Нужно ли указывать герметичность в заявке?

Да, если участок ответственный или важно исключить протечку через закрытый проход. Формулировки "чтобы держал" недостаточно. Лучше указать тип арматуры, среду, DN, PN, температуру и требуемый класс затвора.

Почему новая арматура может быстро начать пропускать?

Причина не всегда в самом изделии. Часто влияют грязная среда, отсутствие фильтра, неправильный монтаж, перекос фланцев, неподходящий материал уплотнений, работа не по назначению или превышение рабочих параметров.

Итог

Герметичность арматуры нельзя оценивать одной фразой "течет" или "не течет". Наружная плотность показывает, выходит ли рабочая среда через корпус, сальник, прокладки, сварные или разъемные соединения. Герметичность затвора отвечает за перекрытие потока внутри трубопровода. Для нормального подбора важно понимать задачу на объекте: исключить наружную утечку, надежно отсечь участок, не допустить обратный поток, защитить оборудование или управлять расходом. Чем точнее указаны DN, PN, среда, температура, присоединение, материал и требования к классу затвора, тем меньше риск получить изделие, которое подходит по размеру, но не решает проблему на линии.
