Почему трубопроводную арматуру нельзя использовать как опору: нагрузки, перекосы и несоосность

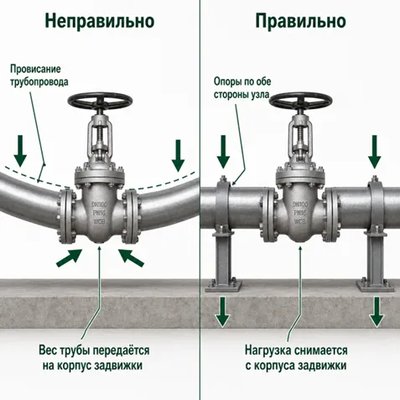

Трубопроводную арматуру нельзя использовать как опору, потому что её корпус и присоединительные части рассчитаны прежде всего на рабочее давление, температуру и управление потоком, а не на удержание трассы. Изгиб, сжатие, растяжение, кручение, перекос, вибрация и неравномерная затяжка крепежа создают дополнительные усилия, которые могут нарушить герметичность соединений и затвора. Если собственная опорная схема трубопровода не снимает эти воздействия, предусматривают опоры или компенсаторы. Проверять нужно весь узел: трубы, фланцы, изделие, привод и крепления.
Какие нагрузки не должна воспринимать арматура
Требования безопасности прямо запрещают использовать арматуру в качестве опоры трубопровода. При монтаже на неё не должны передаваться усилия от изгиба, сжатия, растяжения, кручения, перекосов, вибрации и неравномерной затяжки крепежа. Этот перечень охватывает как постоянные воздействия от массы трубы и оборудования, так и переменные режимы при нагреве, пуске насоса или работе привода.
Наличие толстого корпуса не отменяет ограничение. Прочность оболочки под внутренним давлением и способность воспринимать внешний изгибающий момент — разные расчётные задачи. Даже если видимой трещины нет, нагрузка способна изменить взаимное положение деталей, нарушить прижатие прокладки, вызвать тугой ход или ускорить износ уплотнений.
Воздействие
Откуда возникает
Возможное последствие
Изгиб
Провисание трубы, неправильное расположение опор, масса привода
Перекос корпуса и фланцев, негерметичность, затруднённый ход.
Сжатие или растяжение
Подтягивание труб к изделию, тепловое удлинение, ошибка строительной длины
Осевые усилия в корпусе и соединениях, повреждение прокладки или шва.
Кручение
Поворот несоосных патрубков, неправильная фиксация, работа привода
Напряжение в корпусе и крепеже, изменение положения штока.
Несоосность возникает, когда оси присоединяемых участков не совпадают или фланцы расположены под углом. Монтажник иногда устраняет видимый зазор стягиванием болтов, используя корпус арматуры как элемент выравнивания. После сборки линия выглядит цельной, но в металле остаются постоянные напряжения.
Такая подгонка особенно опасна для фланцевой клиновой задвижки. Её корпус оказывается между двумя принудительно сближенными участками, а крышка, шток и клин должны продолжать двигаться по заданной геометрии. Перекос способен ухудшить работу затвора, увеличить усилие управления и создать неравномерное давление на фланцевые прокладки.
Для муфтового шарового крана проблема проявляется иначе: резьбовые концы воспринимают изгиб и кручение, если трубы не закреплены или соединение затягивают с чрезмерным усилием. Внешне компактный кран не должен становиться перемычкой, на которой держится вес соседних участков.
Непараллельность фланцев и принудительная затяжка
Ответные фланцы перед установкой должны быть соосны и параллельны. Болты предназначены для создания требуемого обжатия уплотнения, а не для исправления геометрии трассы. Когда крепёж поочерёдно используется как стяжной инструмент, один край прокладки получает повышенное давление, а другой — недостаточное.
Неравномерное усилие также передаётся на корпус. У межфланцевого дискового затвора это может деформировать эластомерное седло или нарушить центрирование между фланцами. Диск должен свободно поворачиваться; после затяжки проверяют, что его кромка не задевает ответные части, а управление не стало заметно тяжелее.
Как масса привода меняет нагрузку на узел
Ручная рукоятка и автоматический привод создают разный вес и вылет относительно оси трубопровода. Электропривод, пневматический привод, редуктор, кронштейн и муфта увеличивают массу сборки и формируют изгибающий момент. Чем дальше центр тяжести расположен от корпуса, тем заметнее воздействие на шток, верхний фланец и соединение с трубой.
Совпадение площадки ISO 5211 подтверждает только часть механической совместимости. До монтажа нужно знать массу привода, положение сборки, размер штока, требуемый момент, наличие кронштейна и допустимую ориентацию. Для крупного узла проектировщик определяет, требуется ли дополнительная опора под привод или изменение креплений трубопровода.
Самодельная стойка не должна блокировать тепловое перемещение, затруднять демонтаж или передавать усилие на подвижные части. Опирают рассчитанный элемент сборки в предусмотренной точке, а не шток, маховик, кожух либо кабельный ввод.
Когда требуются опоры и компенсаторы
Опора удерживает массу и задаёт положение трубопровода. Компенсатор воспринимает заданные перемещения, возникающие, например, при температурном расширении. Эти элементы решают разные задачи и не заменяют друг друга автоматически. Их тип, количество и расположение определяются проектом с учётом трассы, температуры, массы заполненной трубы и динамических воздействий.
Опоры особенно важны рядом с тяжёлой фланцевой задвижкой, арматурой большого DN, приводным узлом и участком, где меняется направление линии. Компенсация требуется там, где нагрев вызывает перемещение, способное передать осевую или изгибающую силу на корпус. Нельзя просто поставить опору вплотную к изделию без анализа: чрезмерное закрепление иногда, наоборот, концентрирует температурные усилия.
Что учитывать для разных типов арматуры
Фланцевая клиновая задвижка
Для задвижки проверяют массу по паспорту, строительную длину, положение оси, параллельность ответных фланцев и доступ к крепежу. Тяжёлое исполнение не подвешивают на фланцах между двумя слабо закреплёнными трубами. После установки клин и шток должны перемещаться без дополнительного усилия, возникшего из-за деформации корпуса.
Межфланцевый дисковый затвор
Затвор центрируют между фланцами и равномерно затягивают крепёж. Дополнительные прокладки не должны произвольно изменять монтажную схему, особенно если уплотнение формирует эластомерное седло самого изделия. До окончательной сборки и после неё проверяют свободный поворот диска.

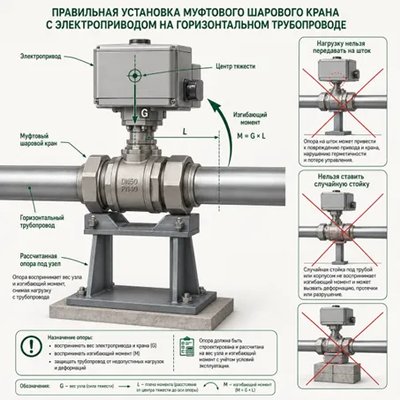

Муфтовый шаровой кран с приводом
Кран не используют как соединительную распорку между незакреплёнными трубами. Резьбовые концы защищают от перекоса и кручения, а при установке привода учитывают его массу и вылет. Трубопровод фиксируют так, чтобы обслуживание крана и снятие автоматического устройства не меняли положение линии.
Как проверить узел перед монтажом
Сверить проект, паспорт, габаритный чертёж, массу и допустимое монтажное положение конкретного исполнения.
Проверить состояние опор, подвесок и креплений трубопровода до установки изделия. Трубы не должны менять положение после снятия старой арматуры.
Убедиться в соосности патрубков и параллельности фланцев без применения стяжного усилия болтов.
Проверить строительную длину и монтажный зазор. Несовпадение устраняют корректировкой трассы или предусмотренной вставкой, а не деформацией узла.
Установить изделие в соответствии с направлением потока и требованиями паспорта, равномерно затянуть крепёж по принятой последовательности.
Проверить ход запирающего элемента. Резкое увеличение усилия после затяжки может указывать на перекос или деформацию.
Оценить рабочий габарит, массу привода, доступ для обслуживания и отсутствие нагрузки от кабелей, импульсных трубок и других подключений.
Если после разъединения фланцы расходятся, смещаются или поворачиваются, это признак усилий в трубопроводе. Простое стягивание нового изделия вернёт напряжение в систему. Причину должен оценить специалист, отвечающий за монтаж и опорную схему.
Признаки неправильной установки
между фланцами остаётся клиновидный зазор до затяжки;
болты входят в отверстия только после принудительного смещения трубы;
корпус используется как единственная перемычка между двумя участками;
после сборки рукоятка, диск, клин или шток двигаются тяжелее;
прокладка обжата неравномерно или выступает с одной стороны;
привод заметно отклоняет верхнюю часть изделия;
узел вибрирует при работе насоса или компрессора;
после снятия привода либо арматуры трубопровод меняет положение.
Каждый признак требует проверки, но сам по себе не определяет причину отказа. Задача осмотра — обнаружить монтажное воздействие до подачи давления, а не назначить ремонт только по внешнему виду.
Типичные ошибки
Считать, что массивный корпус может заменить опору. Толщина стенки не подтверждает допустимость внешних нагрузок.
Подтягивать несоосные трубы фланцевыми болтами. Крепёж должен обжимать соединение, а не выправлять трассу.
Устанавливать привод без учёта его массы и центра тяжести.
Ставить случайную подпорку под шток, маховик или кожух привода.
Игнорировать тепловое удлинение и жёстко фиксировать участок без расчёта компенсации.
Оценивать опоры только по массе пустой трубы, не учитывая рабочую среду и оборудование.
Продолжать пуск, если после затяжки увеличилось усилие управления или диск начал задевать ответную часть.
Что указать в заявке и передать монтажной организации
Поставщику нужны данные, влияющие на массу, габарит и присоединение, а монтажной организации — актуальный чертёж и ограничения паспорта. В комплект исходных сведений включают:
тип арматуры, DN, PN, рабочую среду и температуру;
артикул и исполнение корпуса;
строительную длину и присоединительные размеры;
массу изделия и привода;
ориентацию трубопровода и положение органа управления;
чертёж узла в сборе с приводом;
расположение ближайших опор и компенсаторов;
наличие вибрации, температурных перемещений и других особых воздействий;
требования к монтажному доступу и демонтажу.
Специалист NEWKEY может подобрать модель по рабочим параметрам и предоставить её габаритные данные. Решение по опорам, компенсации и допустимым нагрузкам относится к проектированию конкретного трубопровода и должно быть подтверждено ответственным специалистом.
Частые вопросы
Можно ли подвесить короткий участок трубы на фланцевой задвижке?
Нет, если такое восприятие нагрузки не предусмотрено проектом и документацией. Задвижка не должна служить опорой. Массу участка передают на рассчитанные крепления трубопровода.
Фланцы немного не совпадают. Можно ли стянуть их болтами?
Болты не используют для исправления несоосности и непараллельности. Сначала выверяют трубопровод и опоры, затем собирают соединение без принудительной деформации корпуса.
Всегда ли тяжёлому электроприводу нужна отдельная опора?
Не всегда. Решение зависит от массы, вылета, положения, DN, конструкции корпуса и опорной схемы. Эти параметры оценивают по чертежу сборки и проекту.
Компенсатор снимает все нагрузки с арматуры?
Нет. Он работает только в предусмотренной схеме и направлении перемещения. Неправильно выбранный или закреплённый компенсатор может сам передавать усилия на соседние элементы.
Как правильно затянуть болты фланцевого соединения?
Трубопроводная арматура управляет потоком, но не заменяет несущие элементы трассы. Корпус нужно защищать от изгиба, сжатия, растяжения, кручения, перекосов, вибрации и неравномерной затяжки. Соосность и параллельность присоединений проверяют до установки, а массу трубы и привода передают на рассчитанные опоры. Если система перемещается при нагреве, компенсацию определяют проектом. Такой порядок снижает риск негерметичности, тугого хода и преждевременного повреждения узла.
