Срок службы шарового крана: сколько он работает и когда нужна замена

Срок службы, ресурс и гарантия: в чём разница

Срок службы описывает продолжительность эксплуатации во времени. В документации он может быть указан в годах. При этом нужно читать полное название показателя и условия его применения. Формулировка «средний полный срок службы» характеризует долговечность совокупности изделий. Она не обещает, что каждый отдельный кран обязательно проработает ровно столько лет без ремонта и отказов. Назначенный срок службы имеет другой смысл: это установленная граница эксплуатации. После её достижения дальнейшее использование прекращают и действуют по предусмотренной для изделия процедуре. В зависимости от документации и требований к объекту результатом может быть замена либо решение о возможности дальнейшей эксплуатации после необходимой оценки. Продолжать работу только потому, что рукоятка поворачивается и снаружи сухо, нельзя.

Ресурс показывает объём выполненной работы

Ресурс шарового крана может выражаться в циклах. Для учёта часто используют полную последовательность «открыть и закрыть», но определение цикла следует проверить у изготовителя. Однократный поворот и полный цикл могут учитываться по-разному. Встречаются также показатели наработки в часах. Переносить число из одной графы паспорта в другую без пояснения нельзя. Слова «средний» и «назначенный» важны и здесь. Средний полный ресурс, средняя наработка на отказ и назначенный ресурс не являются взаимозаменяемыми показателями. Первый относится к работе до предельного состояния, второй характеризует отказы, третий задаёт установленную границу наработки. Поэтому надпись «ресурс 50 000 циклов» в кратком описании стоит уточнить по полному документу: без названия показателя и условий она мало помогает планировать замену.

Гарантия относится к обязательствам поставщика или изготовителя

Гарантийный срок определяет период действия гарантийных обязательств на установленных условиях. Он не равен сроку службы. В документации могут одновременно присутствовать ограничение от даты ввода в эксплуатацию и ограничение от даты отгрузки. Длительное хранение перед монтажом в такой ситуации влияет на оставшийся гарантийный период.

Показатель	Что он означает	Как использовать
Средний срок службы	Показатель календарной долговечности группы изделий	Учитывать при планировании, сохраняя контроль состояния отдельного крана
Назначенный срок службы	Установленная календарная граница эксплуатации	Заранее подготовить действия по документации к моменту её достижения
Ресурс в циклах	Наработка с уточнением вида ресурса и определения цикла	Сопоставлять с фактическим числом циклов и режимом работы
Гарантийный срок	Период гарантийных обязательств с оговорёнными условиями	Проверять даты отсчёта и условия обращения по гарантии

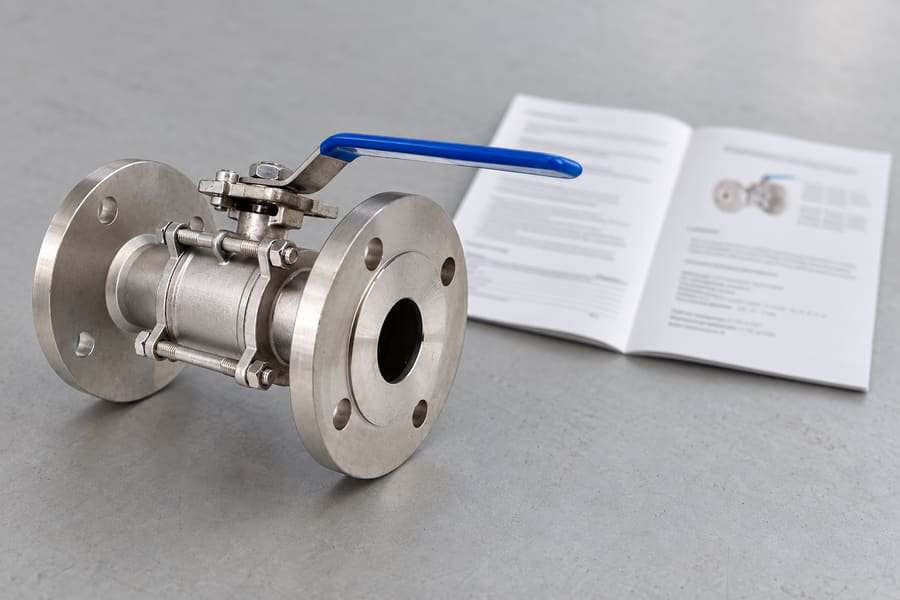

Что указано в документации шаровых кранов NEWKEY

Рассмотрим конкретный пример. В опубликованном паспорте трёхсоставных муфтовых кранов NK-BMTp гарантийный срок составляет 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю. Отдельные значения срока службы в годах и ресурса в циклах в этом двухстраничном документе не приведены. Эти сведения относятся к артикулам, перечисленным в паспорте. По такому документу нельзя сделать вывод, что кран рассчитан только на год. Также нельзя приписать ему 10, 20 или 30 лет службы по аналогии с внешне похожим изделием. Если показатель нужен для проекта или графика замены, его следует запросить для выбранного артикула вместе с условиями применения. Ответ должен относиться к конкретному исполнению, а не ко всем нержавеющим кранам сразу. При подборе удобно отправить поставщику один запрос: «Нужны подтверждённые сведения о сроке службы и ресурсе крана, название каждого показателя, начало отсчёта, условия эксплуатации и порядок действий после достижения установленного предела». К запросу приложите артикул и рабочие параметры. Это позволит получить документ, которым сможет пользоваться служба эксплуатации, а не только устную оценку для закупки.

Почему одинаковые краны могут служить по-разному

Представим два одинаковых крана, установленных в один день. Первый перекрывают при редких остановках участка. Второй открывается и закрывается в каждом производственном цикле. Их календарный возраст совпадает, но накопленная наработка различается. Поэтому дата монтажа сама по себе не показывает, какой из них раньше потребует внимания.

Частота срабатывания

Повторяющееся движение нагружает уплотнения и поверхности, участвующие в перекрытии потока. Для часто срабатывающего узла важно заранее согласовать допустимый режим с изготовителем. Если кран снабжён приводом, документацию проверяют на оба устройства: пригодность привода к частым включениям не подтверждает автоматически ресурс самого крана.

Среда и рабочие параметры

Температура, давление, состав среды и твёрдые включения влияют на состояние деталей. Частицы могут повреждать уплотняющие поверхности, а неподходящая среда воздействовать на материалы. При оценке условий учитывают также пуски, промывки и остановки. Например, если по линии обычно идёт вода, но периодически проходит моющий раствор, сведения о нём нужны при подборе наравне с основным режимом.

Сравнивать краны только по материалу корпуса неудобно: внутри работают шар, шток и уплотнения, у которых свои ограничения. Нержавеющая сталь в названии не позволяет заранее рассчитать количество лет службы всего изделия. Для обоснованного выбора нужны сведения о материалах деталей, контактирующих со средой, и допустимых сочетаниях температуры и давления.

Длительные перерывы в работе

Редкое переключение не означает, что состояние крана можно перестать проверять. После длительного простоя начальный момент поворота у некоторых конструкций может увеличиваться. Контрольные срабатывания выполняют по документации и регламенту участка, учитывая возможность безопасно изменить поток. Универсальный совет «каждый месяц повернуть любой кран» для действующей технологической линии не подходит.

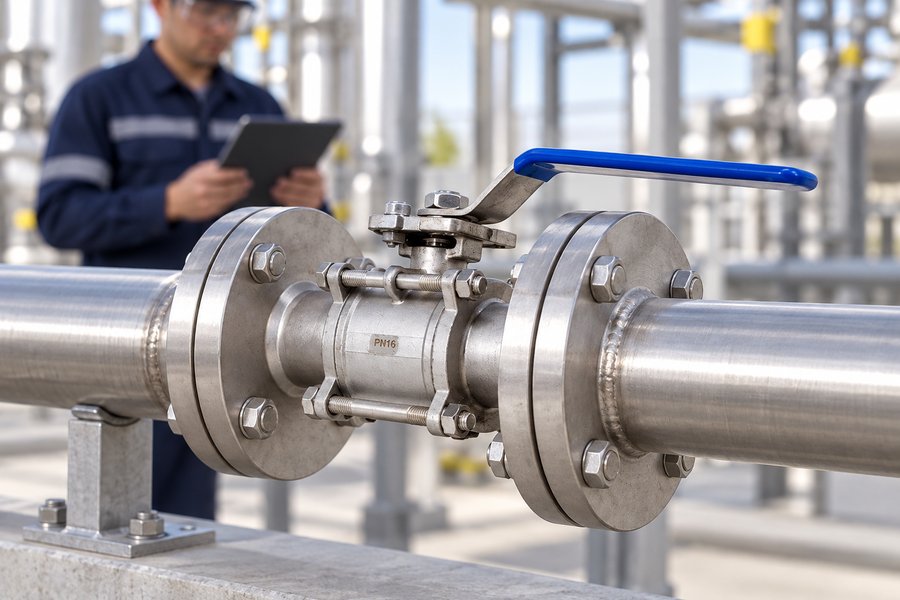

Как учитывать циклы и не получить ложный прогноз

Учёт наработки помогает понять интенсивность работы и заметить изменение режима. Для начала достаточно определить число полных циклов за смену или сутки и количество рабочих дней. Если привод подключён к системе управления, уточните, что считает её счётчик: команды, движения или завершённые циклы с подтверждением положения. Условный пример: кран выполняет 20 полных циклов за рабочий день, участок работает 250 дней в году. Получается 20 × 250 = 5 000 циклов за год. При 100 циклах в день наработка за тот же период составит 25 000 циклов. Это арифметический пример для журнала эксплуатации, а не характеристика какой-либо модели NEWKEY. Такой расчёт показывает разницу между режимами, но не даёт достоверный остаток службы в годах. Для прогноза потребовались бы подтверждённый ресурс, сопоставимые условия и сведения о состоянии изделия. Особенно неверно делить среднюю наработку на отказ на годовую частоту срабатываний и объявлять результат обязательным сроком замены каждого крана.

Что меняется при увеличении выпуска

После перехода с одной смены на две календарный план проверки может перестать отражать нагрузку на оборудование. Кран за месяц начнёт выполнять больше операций, хотя в карточке останутся прежние даты обслуживания. При изменении производственного режима стоит пересмотреть учёт наработки, потребность в запасных частях и график остановок с ответственным специалистом. Если счётчика нет, расчёт по программе работы можно использовать как оценку с явной пометкой. Например: «Около 5 000 циклов за год, рассчитано по 20 циклам в день при 250 рабочих днях». Запись «5 000, измерено» в этом случае будет неверной. Разница важна при передаче оборудования другой смене или подготовке решения о дальнейшей эксплуатации.

Какие сведения сохранять с момента установки

Для планирования замены полезна карточка каждого значимого узла. Её можно вести в электронной системе, таблице или журнале. Главное, чтобы запись однозначно относилась к установленному крану. Фразы «кран у насоса» часто недостаточно: после реконструкции рядом может появиться ещё один насос и несколько одинаковых изделий.

Обозначение узла на схеме, артикул, DN и идентификационные данные крана.
Паспорт и руководство по эксплуатации нужного исполнения.
Даты изготовления, отгрузки и ввода в эксплуатацию, если они известны.
Рабочая среда, температура, давление и режим переключений.
Показатели срока службы и ресурса с точными названиями из документации.
Наработка, результаты проверок, ремонты и замена деталей.
Изменения режима и события, после которых проводили внеплановую проверку.

Неизвестные сведения лучше так и обозначить. Если документы на старый кран потеряны, дата последней покраски трубопровода не заменит дату ввода в эксплуатацию. Сначала восстанавливают идентификацию по маркировке, архиву закупок, проекту и сведениям поставщика. Пока история не подтверждена, нельзя уверенно говорить об оставшемся назначенном сроке или ресурсе.

Что спросить, если в паспорте указана только гарантия

Попросите уточнить, существуют ли для изделия отдельное руководство по эксплуатации, технические условия или другой документ с показателями надёжности. В ответе должны быть понятны применимость к артикулу и редакция документа. Самостоятельно дописывать недостающий срок в паспорт или брать его из документации соседней серии не следует. Отдельно уточните условия хранения и начало отсчёта каждого срока. Новый по внешнему виду кран мог несколько лет находиться на складе. Это не позволяет автоматически считать его непригодным, но требует проверки документов и условий хранения перед установкой. Дату приобретения, изготовления и монтажа в карточке сохраняют раздельно.

Когда нужна замена шарового крана

К достижению назначенного срока или назначенного ресурса готовятся заранее. Если документация предусматривает замену, включают её в план остановки и закупают подходящее изделие. Если предусмотрена процедура оценки возможности дальнейшего использования, организуют её в установленном порядке. Произвольное продление записи в журнале не заменяет такого решения. Когда одновременно заданы несколько ограничений, нельзя выбирать более удобное. Например, небольшой счётчик циклов не отменяет достигнутую календарную границу. Какими именно показателями ограничено применение и что делать при их достижении, проверяют по документам изделия и требованиям к конкретному объекту.

Кран потерял требуемую работоспособность

Наружная утечка, нарушение перекрытия потока или повреждение ответственных деталей требуют оценки состояния независимо от возраста. Если кран не выполняет требуемую функцию, ссылка на ещё не истёкший средний срок службы не позволяет считать его исправным. Дальнейшие действия определяют по характеру дефекта, условиям участка и документации. Подробные признаки и возможные причины разобраны в статье о диагностике неисправностей шарового крана. При планировании замены важно сохранить результат проверки: какой дефект обнаружен, возможно ли восстановление и кто принял решение. Это полезнее общей пометки «старый кран».

Изменились требования к линии

Иногда исправное изделие приходится заменять из-за нового режима. После изменения среды, температуры или давления прежний подбор нужно проверить заново. Также может измениться требуемая частота срабатывания. В такой ситуации вопрос заключается в соответствии новым условиям; оставшееся время по старому графику не даёт ответа.

Можно ли отремонтировать кран вместо замены

Возможность ремонта зависит от конструкции и указаний изготовителя. Для части изделий предусмотрены сменные уплотнения и другие детали. При серьёзном повреждении корпуса или присоединений замены одних уплотнений может быть недостаточно. Решение принимают после оценки конкретного изделия и наличия подходящих запасных частей. При выборе между ремонтом и заменой полезно сравнить стоимость деталей, работы, последующей проверки и длительность остановки. Для небольшого крана замена в сборе может оказаться удобнее. У другого узла ремонт будет оправдан. Заранее выбранное правило «всё ремонтировать» или «всё выбрасывать при первой неисправности» мешает оценить реальные затраты.

Обнуляется ли срок после ремонта

Установка нового комплекта уплотнений сама по себе не превращает весь кран в новое изделие. Корпус и другие оставшиеся детали сохраняют свою историю эксплуатации. После ремонта в карточке фиксируют выполненные работы и результат предусмотренных проверок. Назначенные ограничения изменяют только на основании оформленного решения, если такая возможность предусмотрена Для дальнейшей работы нужен понятный регламент: какие операции разрешены, кто их выполняет и как подтверждается результат. Общие вопросы организации таких работ рассмотрены в материале про техническое обслуживание трубопроводной арматуры. Разборку и замену выполняют после безопасного отключения участка, снятия давления и удаления опасной среды по процедуре объекта.

Как подготовить замену без лишней остановки

Для заказа нового крана понадобится больше сведений, чем фотография рукоятки. Подготовьте артикул старого изделия, параметры линии, тип присоединения, размеры и требования к управлению. Если старый кран вышел из строя раньше ожидаемого, приложите описание обнаруженного дефекта. Повторная установка такого же изделия имеет смысл после проверки, что прежний подбор соответствовал условиям. Монтажные размеры особенно важны на существующем трубопроводе. Совпадение DN не означает, что замена встанет на место без переделки. До закупки проверьте присоединения, строительную длину и место для рукоятки или привода. Подробности приведены в статье о строительной длине и присоединительных размерах арматуры. В план работ включают отключение, демонтаж, установку, предусмотренные испытания и возврат участка в работу. Отдельно проверяют наличие расходных материалов для соединений и доступ к крепежу. Даже правильно подобранный кран не сократит остановку, если на месте отсутствуют необходимые прокладки или невозможно подвести инструмент.

Что передать для подбора шарового крана

В каталоге шаровых кранов NEWKEY можно выбрать исполнение под условия трубопровода. Для уточнения подбора сообщите среду, рабочие и максимальные параметры, DN, присоединение и частоту срабатывания. Если замена плановая, укажите имеющиеся ограничения по сроку и ресурсу. Для существующего узла приложите паспорт или фотографию маркировки и основные размеры. Попросите вместе с предложением подтвердить показатели срока службы и ресурса, применимые к выбранному артикулу. Сохраните ответ с документацией на поставку. Тогда при следующей проверке или закупке будет понятно, на какие условия рассчитан кран и какие основания использованы для планирования его замены.
