Кран с приводом в системе аварийного отключения: как задать безопасное положение по умолчанию

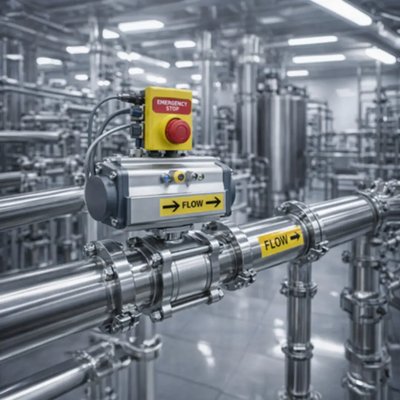

В любой системе аварийного отключения трубопроводов есть узел, от которого зависит исход аварийной ситуации. Это запорный кран с приводом, который по сигналу должен перевести установку в безопасное состояние. Если в обычном режиме такой кран просто управляет потоком среды, то при аварии он превращается в элемент противоаварийной защиты.

Ключевой вопрос: что будет считаться безопасным положением по умолчанию для конкретной линии? Перекрыть поток? Оставить его открытым? Зафиксировать кран в заданном угле? Ответ не универсальный — он зависит от среды, процесса и философии безопасности на объекте.

Ниже разбирается, как работает кран с приводом в системе аварийного отключения, что такое безопасное положение, как его корректно задать и какие ошибки при этом встречаются чаще всего.

Роль крана с приводом в системе аварийного отключения

Система аварийного отключения нужна для того, чтобы при срабатывании сигнализации (пожар, утечка газа, превышение давления, отказ оборудования) быстро перевести объект в безопасное состояние. Запорный кран с приводом в этой схеме выполняет несколько задач:

мгновенно останавливает подачу горючей или токсичной среды;
изолирует опасный участок трубопровода;
при необходимости, наоборот, обеспечивает подачу охлаждения или слива в аварийный резервуар.

Обычно для таких целей используют:

пневмоприводные краны (с пружинным возвратом или двустороннего действия);
электроприводные краны (с функцией возврата в безопасное положение или без неё);
в отдельных случаях — гидроприводные решения.

Какой бы привод ни применялся, для системы важно не столько устройство самого привода, сколько поведение крана при потере питания, воздуха или сигнала ESD.

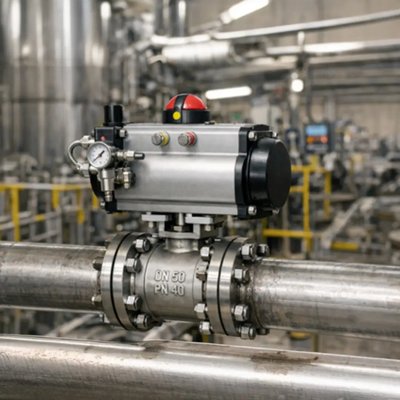

Что такое безопасное положение крана

Под безопасным положением понимают состояние крана при отказе: куда он должен встать по умолчанию, если питание или управляющий сигнал пропали, а система перешла в аварийный режим.

Чаще всего применяют три варианта.

Основные варианты безопасного положения

«По умолчанию закрыт» (Fail Close). При аварии кран автоматически переходит в положение «закрыт». Это типичный выбор для линий с горючими и токсичными средами, подачей газа на горелки, наполнением резервуаров.
«По умолчанию открыт» (Fail Open). В аварийной ситуации важно сохранить поток, например, чтобы не потерять охлаждение критического оборудования. Тогда безопасным положением считается «открыт».
«Остаться в фиксированном положении» (Fail In Place). Иногда при аварии систему безопаснее стабилизировать в определённой позиции (например, оставить кран в текущем или заранее заданном угле открытия), чтобы избежать резкого изменения режима.

От чего зависит выбор безопасного положения

Правильное аварийное положение запорного крана с приводом определяется несколькими факторами:

Свойства среды: взрывоопасная, токсичная, горячая, под высоким давлением.
Назначение линии: подача сырья, охлаждение, дренаж, аварийный слив.
Приоритеты безопасности: защита людей, оборудования, окружающей среды, продукта.
Последствия остановки или сохранения потока: что потенциально опаснее именно для этого процесса.

Типовые ситуации и выбор положения

Ситуация	Предпочтительное безопасное положение
Подача горючего газа на горелку или печь	Кран в аварии должен переходить в положение «закрыт», чтобы исключить неконтролируемый выброс или подсос газа
Линия охлаждающей воды для критичного оборудования	Обычно выбирают положение «открыт», чтобы сохранить охлаждение и не допустить перегрева и разрушения агрегатов
Слив токсичной среды в аварийный резервуар	Кран может оставаться открытым до полной разгрузки линии, если это прописано в философии безопасности объекта

Как привод задаёт безопасное положение

Чтобы кран занимал нужное положение по умолчанию, одно понимание философии безопасности недостаточно. Требуется, чтобы конструкция привода и схема его подключения обеспечивали заданное поведение.

Приводы с пружинным возвратом

Самый наглядный вариант — пневмопривод с пружинным возвратом. Принцип работы:

при наличии воздуха привод удерживает кран в рабочем положении;
при потере воздуха или срабатывании электромагнитного клапана ESD пружина механически возвращает кран в аварийное положение.

Безопасное положение задаётся:

выбором направления пружинного возврата (кран «по умолчанию закрыт» или «по умолчанию открыт»);
схемой установки привода на шток (ориентация «открыть/закрыть» при ходе привода).

Приводы двустороннего действия

Пневмоприводы двустороннего действия не имеют пружины. Кран перемещается только при подаче воздуха в соответствующую полость:

при потере воздуха кран остаётся там, где его застала авария;
безопасное поведение обеспечивается внешней логикой (например, отдельным резервуаром воздуха для ESD-сценариев).

Для аварийных запорных кранов такой вариант применяют аккуратно, понимая, что без дополнительных мер кран не гарантирует возврат в безопасное положение.

Электроприводы

У электроприводных кранов поведение при аварии зависит от исполнения:

привод с пружинным блоком или накопителем энергии может вернуть кран в заранее заданную позицию при потере электроэнергии;
обычный электропривод, как правило, остаётся в последнем положении, если питание исчезло.

Здесь важно чётко понимать, есть ли в конкретной модели функция аварийного возврата и как она реализована.

Сводная логика поведения разных приводов

Тип привода	Как ведёт себя кран при аварии
Пневмопривод с пружинным возвратом	Переходит в заранее заданное безопасное положение (открыт или закрыт) за счёт усилия пружины при потере воздуха или сигнала управления
Пневмопривод двустороннего действия	Остаётся в текущем положении, если не предусмотрен внешний ESD-контур с запасом воздуха или дополнительной логикой
Электропривод с функцией аварийного возврата	При потере питания переводит кран в запрограммированное безопасное положение (закрыть/открыть)
Электропривод без аварийного возврата	Обычно фиксируется в последнем положении, поведение в аварии полностью зависит от внешней автоматики

Логика аварийного отключения и сценарии отказов

При проектировании аварийного запорного крана с приводом важно рассматривать не один, а несколько сценариев:

пропало питание шкафа управления;
исчез воздух в пневмосети;
сработала пожарная или газовая сигнализация;
оператор нажал аварийную кнопку.

В каждом случае должна быть понятная ответная реакция:

что делает система автоматизации;
в каком направлении отрабатывает привод;
в каком положении оказывается кран.

Примерная схема может выглядеть так:

Связь событий и действий крана

Событие	Действие крана в корректной логике
Потеря электропитания шкафа управления	При наличии пружинного возврата кран механически уходит в безопасное положение; при его отсутствии — остаётся на месте, что должно быть учтено в анализе риска
Срабатывание пожарной или газовой сигнализации	ESD-контур подаёт команду на закрытие или открытие крана (в зависимости от философии безопасности), кран занимает заданное положение по умолчанию

Алгоритм выбора безопасного положения

Чтобы задать безопасное положение по умолчанию не «на глаз», а обоснованно, удобно идти по шагам:

Описать среду и процесс. Что за продукт проходит через линию, какие у него опасные свойства, при каких режимах работает трубопровод.
Определить, что критично защищать. Людей, оборудование, окружающую среду, качество продукции — что стоит на первом месте именно в данном узле.
Проанализировать последствия остановки и сохранения потока. Что произойдёт, если кран останется открытым? Что будет, если он резко закроется?
Выбрать аварийное положение крана. Закрыть, открыть или зафиксировать. Здесь формулируется требование для конкретного узла: «при аварии кран должен…».
Подобрать тип привода и схему его работы. Пружинный или двустороннего действия, пневмо или электро, нужен ли встроенный аварийный возврат.
Согласовать механику и автоматику. Проверить, что выбранный привод физически делает то, что заложено в логике ESD и сигнализации.
Задокументировать решение. Отразить выбор в P&ID-схемах, спецификациях, описании системы и инструкциях по эксплуатации.

Типичные ошибки при задании безопасного положения

Даже опытные команды иногда допускают ошибки, которые становятся очевидными только при первой «боевой» аварии или проверке.

Логические ошибки

безопасное положение выбирается «по привычке» (везде только закрыть), без анализа конкретного процесса;
рассчитывают только на автоматику, когда механика привода при отказе не обеспечивает нужное состояние;
не учитывают разные типы аварий (пожар, потеря питания, пропажа воздуха) и предполагают, что во всех случаях система ведёт себя одинаково.

Проектные ошибки

в чертежах указано одно аварийное положение, а приводы фактически настроены на другое;
на P&ID-схеме кран обозначен как «нормально открытый», но при этом философия безопасности требует его закрытия при аварии;
не прописан порядок работы в переходных режимах, когда сигнал ESD сработал, но питание пропало с задержкой.

Ошибки эксплуатации

перенастройка привода на месте без корректировки документации;
отсутствие регламентных проверок с имитацией аварийных сценариев;
недостаточное информирование операторов о том, что будет делать кран при отказе системы управления.

Документация и маркировка безопасного положения

Даже идеально выбранное и настроенное аварийное положение будет мало полезно, если о нём знают только проектировщики.

Что зафиксировать в документации

На P&ID-схемах — тип крана, привод, аварийное положение (обозначения «FC», «FO», «FIP» или текстовая расшифровка).
В спецификации — тип привода, наличие пружинного возврата, требования к ESD-сигналам.
В эксплуатационной документации — сценарии аварий, ожидаемое поведение крана и порядок проверки.

Как маркировать кран на площадке

табличка на корпусе или рядом, где указано аварийное положение и направление поворота;
согласованные надписи на шкафу управления и на самом кране;
отсутствие двусмысленных терминов вроде «нормально открыт» без привязки к аварийному режиму.

Чек-лист для проверки настройки крана с приводом

Перед вводом системы аварийного отключения в эксплуатацию, а также при периодических проверках, удобно пройтись по короткому чек-листу:

определено ли безопасное положение для каждой линии и отражено ли оно в документации;
соответствует ли реальное поведение крана описанному сценарию (проведены тесты);
понятно ли операторам, что произойдёт с краном при потере питания или воздуха;
выполняется ли регламентная проверка с имитацией срабатывания ESD;
актуальна ли маркировка на площадке после всех изменений;
учтены ли результаты предыдущих аудитов и замечаний по работе аварийных кранов.

Заключение

Кран с приводом в системе аварийного отключения — это элемент, который в критический момент должен сработать быстро, однозначно и предсказуемо. Для этого важно не только подобрать надёжную запорную арматуру и привод, но и осознанно задать безопасное положение по умолчанию, согласовать его с логикой ESD и аккуратно задокументировать.

Чёткий выбор аварийного положения, правильная механика привода, продуманная автоматизация, понятная маркировка и регулярные проверки превращают кран с приводом из обычного органа управления потоком в надёжный инструмент управления промышленной безопасностью.
