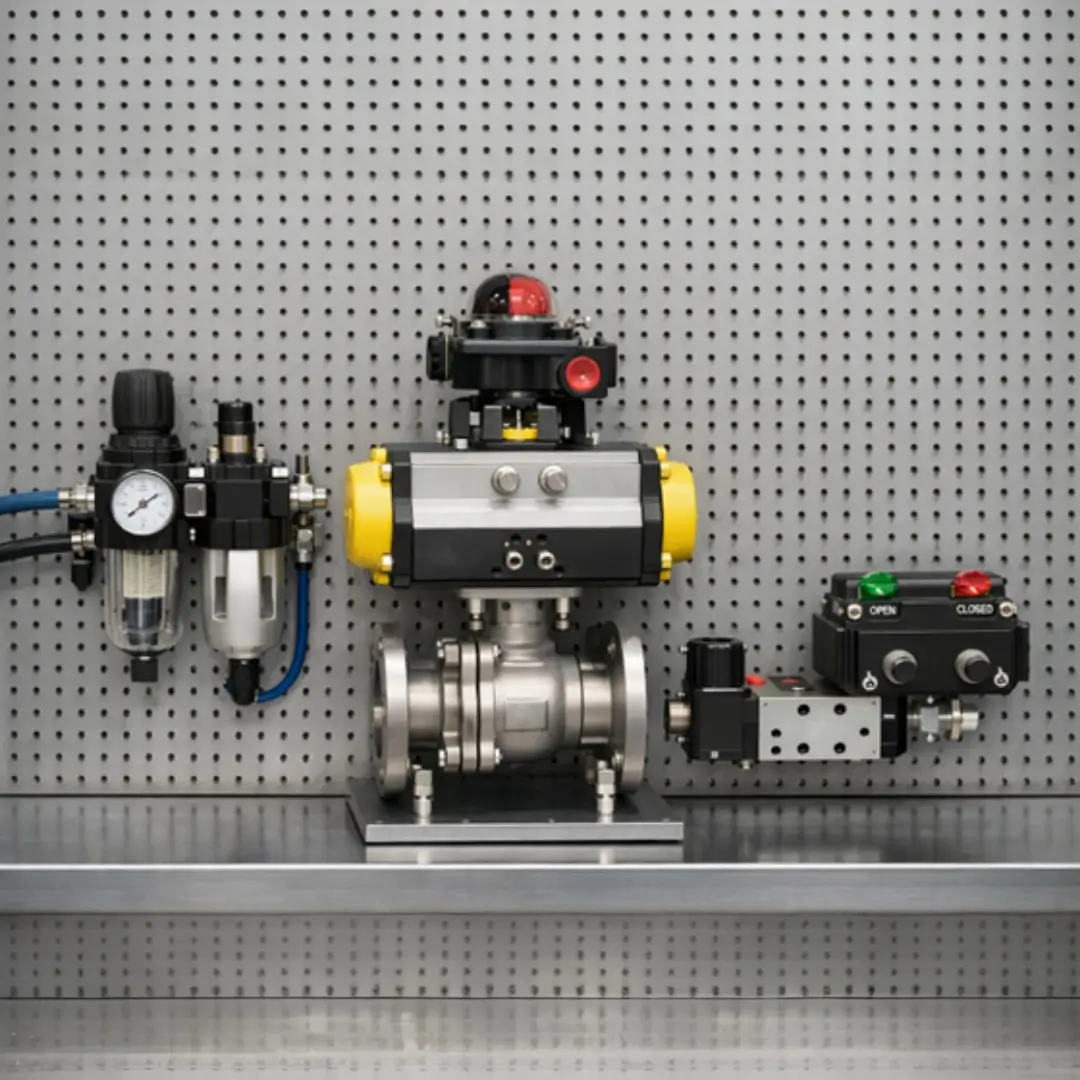

Шаровый кран с пневмоприводом: требования к качеству воздуха и обвязке пневмосети

Шаровый кран с пневмоприводом ценят за простую логику: быстрое срабатывание, надёжная четвертьоборотная механика и предсказуемое “открыто/закрыто”. Но эта предсказуемость держится на двух вещах: подготовка сжатого воздуха и корректная обвязка пневмосети. Если в воздухе есть влага, масло или твёрдые частицы, привод начинает работать рывками, растёт износ, появляются отказы пневмораспределителей и позиционеров. А если обвязка собрана “на глаз”, теряется давление питания, падает крутящий момент, и кран может не доходить до крайних положений.

Ниже — практический разбор: какой класс чистоты воздуха задавать по ISO 8573-1, что должно быть в узле (ФРЛ, дроссели, глушители), как выбирать пневмокомпоненты по стандарту NAMUR, и что включить в регламент технического обслуживания.

Почему качество воздуха критично для пневмопривода

Большинство четвертьоборотных приводов — это реечно-шестеренчатый механизм: поршни двигают рейки, рейки вращают шестерню, а та передаёт момент на вал крана. Сама механика достаточно “железная”, но она работает через пневматику управления: распределители, позиционеры, трубки и фитинги. Именно эти элементы первыми страдают от грязного воздуха.

Типовые проблемы выглядят так:

конденсат вызывает коррозию и “липкие” отложения, особенно в распределителях;
масло и эмульсия загрязняют каналы, мешают стабильному переключению;
твёрдые частицы изнашивают уплотнения и золотники.

Итог — нестабильная работа, рост потребности в обслуживании и падение надёжности узла.

Класс чистоты воздуха по ISO 8573-1: что задавать в ТЗ

Когда говорят “нужен сухой воздух”, этого недостаточно. Правильнее опираться на ISO 8573-1, где воздух классифицируют по трём группам загрязнений: частицы, вода, масло. Это удобно для техзадания и закупки: вы фиксируете требуемый класс чистоты воздуха, и дальше уже выбираются фильтры, осушители и элементы контроля.

Вода: точка росы и удаление влаги

Влага попадает в сеть почти всегда: компрессор сжимает воздух, он нагревается, затем остывает в трубопроводе — и вода выпадает в виде конденсата. Поэтому ключевой параметр — точка росы: при какой температуре начнёт конденсироваться влага. Чем ниже точка росы относительно температуры цеха, тем меньше риск воды в линии.

Для наружных участков и холодных помещений точка росы особенно важна: при понижении температуры влага не просто выпадает, а может замерзать, блокируя каналы.

Твёрдые частицы: фильтрация

Фильтрация твердых частиц нужна даже в “чистых” цехах: в трубопроводах есть окалина, продукты износа, остатки монтажа. Частицы опасны тем, что изнашивают уплотнения и ухудшают работу распределителей и позиционеров.

Масло: удаление влаги и масла как единый контур

Масло попадает либо от компрессора, либо из “смазанных” участков сети. В смеси с водой оно образует эмульсию — один из самых неприятных загрязнителей для пневмораспределителей. Поэтому удаление влаги и масла часто рассматривают вместе: осушка + фильтрация + (при необходимости) маслоотделение.

Три вида загрязнений и практические последствия

Что в воздухе	Чем опасно	Типичный симптом
Вода (конденсат)	коррозия, замерзание, эмульсия	зависания, “плавающая” скорость
Частицы	износ золотников/уплотнений	рывки, падение ресурса
Масло/аэрозоль	залипание, загрязнение каналов	нестабильное переключение

Подготовка сжатого воздуха: что должно быть в узле рядом с приводом

Самый узнаваемый элемент — блок фильтр-регулятор-лубрикатор (ФРЛ). Его роль — дать приводу воздух нужной чистоты и давления. При этом важно уточнять, нужна ли смазка. Многие современные приводы рассчитаны на работу без лубрикации: добавление масла “по привычке” иногда ухудшает ситуацию, если масло не совместимо с уплотнениями или загрязняет позиционеры.

Минимально полезный набор рядом с приводом:

фильтр (удерживает частицы и часть влаги);
регулятор давления (стабилизирует давление питания на приводе);
дренаж (чтобы вода не накапливалась в колбе).

Где ставить осушку

Осушитель обычно ставят ближе к источнику или на магистральной линии. ФРЛ на месте установки — это “последняя ступень”, которая защищает локальный узел и компенсирует потери давления.

Элементы подготовки воздуха и их смысл

Элемент	Функция	Если его нет
Фильтр	защита от частиц	износ и зависания
Регулятор давления	стабильное давление на приводе	недостаточный момент, “недоход”
Лубрикатор	смазка (если требуется)	не нужен большинству современных приводов, но нужен в отдельных случаях
Дренаж	вывод конденсата	вода в линии и в распределителе

Компоненты обвязки: от NAMUR до фитингов и глушителей

Для четвертьоборотных приводов часто используют пневмораспределитель в исполнении по стандарту NAMUR. Это упрощает монтаж: распределитель крепится напрямую к приводу без лишних трубок, уменьшается количество соединений и потенциальных утечек. Чем меньше соединений — тем выше герметичность обвязки.

Электропневматический позиционер и блок концевых выключателей

Если кран должен не просто “открыться/закрыться”, а работать с контролем положения, применяют электропневматический позиционер. Он требовательнее к чистоте воздуха, поэтому требования к фильтрации и осушке становятся строже. Для дискретных сигналов используют блок концевых выключателей — он сообщает системе управления, что привод дошёл до крайних положений.

Пневмотрубка и цанговые фитинги

В обвязке чаще всего применяются пневмотрубка и цанговые фитинги. Главные правила здесь простые: правильный рез трубки, отсутствие овальности, надёжная фиксация и защита от вибраций. Мелкая утечка на фитинге может “съесть” давление именно в момент срабатывания — и привод не выдаст нужный момент.

Регулятор скорости и пневмоглушитель

Чтобы управлять динамикой, ставят регулятор скорости (дроссель). Он помогает избежать ударного закрытия, снижает нагрузку на узел и делает работу более мягкой. На выхлоп часто ставят пневмоглушитель — он уменьшает шум и защищает выходные каналы от пыли в грязных цехах.

Обвязка привода: элементы и практическая роль

Элемент	Зачем нужен	На что влияет
NAMUR-распределитель	меньше трубок и утечек	скорость, надёжность
Позиционер	точное управление положением	требования к чистоте воздуха
Концевики	сигнал “open/close”	диагностика и безопасность
Дроссель	регулировка скорости	снижение ударных нагрузок
Глушитель	тише и чище выхлоп	стабильность в пыльной среде
Трубка и фитинги	доставка воздуха без потерь	давление и герметичность

Давление питания, крутящий момент и “почему кран не дожимает”

На корпусе привода обычно есть номинальные значения, но в жизни ключевой вопрос: какое давление реально приходит на привод в момент срабатывания. Если сеть длинная, много фитингов, узкие трубки или засорённый фильтр, падение давления может быть существенным. А крутящий момент у привода напрямую зависит от давления.

Поэтому для инженерной практики полезно правило: измерять давление не “в сети”, а на входе узла после регулятора. Если кран не доходит до конца, чаще всего причина одна из трёх:

низкое давление на приводе;
утечки (падает расход/давление);
загрязнение распределителя или позиционера.

Герметичность обвязки и техническое обслуживание: что включить в регламент

Даже хорошо собранная система деградирует без обслуживания. Регламент обычно включает:

слив конденсата (если дренаж не автоматический);
замену фильтроэлементов по наработке или перепаду давления;
контроль утечек на фитингах и резьбах;
проверку времени срабатывания (тренд — лучший диагностический инструмент);
осмотр глушителей и дросселей на засорение.

Если используется позиционер, к регламенту добавляют проверку его стабильности и чистоты воздуха: позиционер “первым сообщает” о проблемах, потому что чувствителен к загрязнениям.

Типовые симптомы и что проверять в первую очередь

Герметичность обвязки и техническое обслуживание: что включить в регламент

Даже хорошо собранная система деградирует без обслуживания. Регламент обычно включает:

слив конденсата (если дренаж не автоматический);
замену фильтроэлементов по наработке или перепаду давления;
контроль утечек на фитингах и резьбах;
проверку времени срабатывания (тренд — лучший диагностический инструмент);
осмотр глушителей и дросселей на засорение.

Типовые симптомы и что проверять в первую очередь

Симптом	Вероятная причина	Первое действие
Медленное срабатывание	падение давления/тонкие линии	проверить давление у привода
Рывки	вода или частицы	осушка, фильтр, дренаж
Не доходит до конца	утечки или низкое давление	проверка герметичности и регулятора
Нестабильность позиционера	масло/влага	качество воздуха и фильтрация

Заключение

Надёжность шарового крана с пневмоприводом чаще всего “делается” не самим краном, а тем, что подаётся на привод и как это подключено. Нормирование класса чистоты воздуха по ISO 8573-1, адекватная подготовка сжатого воздуха (включая точку росы, фильтрацию, удаление влаги и масла), правильно собранная обвязка по NAMUR и внимательное отношение к мелочам — пневмотрубкам, фитингам, дросселям и глушителям — дают предсказуемый результат: стабильное давление питания, достаточный момент и повторяемое срабатывание.

Если закрепить это регулярным обслуживанием, пневмопривод становится тем, чем должен быть в автоматизации: простым, быстрым и очень надёжным исполнительным механизмом.
