Трёхходовой кран L-тип и T-тип: в чём разница и как выбрать схему потока

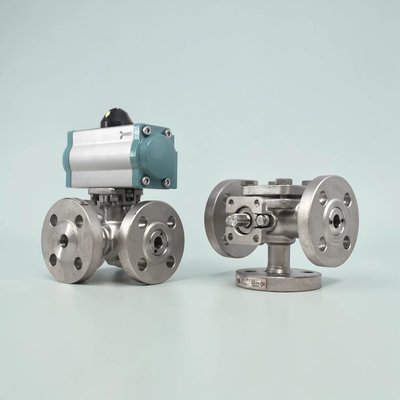

Разница между трёхходовым краном L-типа и T-типа не в названии и не в "модели получше", а в логике потока внутри крана. Именно форма проходного отверстия в шаре определяет, как будет идти среда по линии, какие патрубки смогут сообщаться между собой и что вообще можно сделать этим краном в системе.

Если упростить, то L-тип чаще используют для переключения потока между двумя направлениями. T-тип обычно берут там, где нужно распределять, смешивать или организовывать несколько вариантов прохождения среды. Из-за этого путаница между ними дорого обходится: внешне краны похожи, присоединения могут быть одинаковыми, но на линии они решают разные задачи.

Самая частая ошибка клиентов простая: смотрят на DN, резьбу, материал корпуса и забывают проверить схему потока. В итоге кран физически подходит в узел, но логика работы системы получается не той, которую ожидали. Это особенно критично в обвязке теплообменников, байпасов, распределительных узлов, линий переключения и смешения.

После этой статьи будет понятно:

• чем L-тип отличается от T-типа по функции;
• где какой вариант уместен;
• почему нельзя выбирать трёхходовой кран только по размеру и материалу;
• что проверить до заказа, чтобы не получить неправильную схему потока.

Что такое трёхходовой кран и как это работает

Трёхходовой кран - это кран с тремя патрубками и поворотным шаром внутри, который меняет направление потока в зависимости от положения рукоятки или привода. В отличие от обычного двухходового крана, он не просто открывает и закрывает линию, а позволяет перенаправлять поток, объединять линии или выбирать один из каналов.

Главная разница между исполнениями заключается в том, какой формы сделан проход в шаре. Если проход выполнен по L-схеме, логика переключения одна. Если по T-схеме, логика другая. Снаружи краны могут выглядеть почти одинаково, но внутри это два разных инструмента.

Где применяется на практике

Трёхходовые краны ставят там, где нужно не только перекрыть поток, но и также управлять маршрутом среды:

• в обвязке теплообменников;
• в узлах переключения между двумя линиями;
• в линиях подачи и возврата;
• в байпасных схемах;
• в системах смешения или распределения потоков;
• в технологических узлах, где требуется выбор одного из направлений.

Очень часто такой кран выбирают "по привычке", особенно если раньше на объекте уже стоял похожий узел. Но если не проверить тип прохода, можно получить систему, которая будет работать не так, как задумывал проектировщик или технолог.

Почему схема потока здесь важнее, чем кажется

Для обычного двухходового крана ошибка в выборе чаще связана с материалом, давлением или присоединением. Для трёхходового крана добавляется ещё один критичный параметр - какие именно каналы должны соединяться в каждом положении.

То есть вопрос здесь не только в том, "подходит ли кран по давлению и температуре", а ещё и в том, какую функцию должен выполнять узел:

• переключать поток;
• распределять поток;
• смешивать среды;
• обеспечивать байпас;
• отключать один путь и открывать другой.

Если функция определена неверно, даже качественный кран из подходящей стали не спасёт.

Что важно понять сразу

• L-тип и T-тип отличаются прежде всего схемой соединения портов внутри крана.
• L-тип чаще применяют для переключения потока между двумя направлениями.
• T-тип обычно используют там, где нужно больше вариантов соединения каналов, включая распределение или смешение.
• Выбирать трёхходовой кран только по DN, материалу и резьбе нельзя.
• До заказа нужно понимать не просто "нужен трёхходовой кран", а какую схему потока должен реализовать узел.

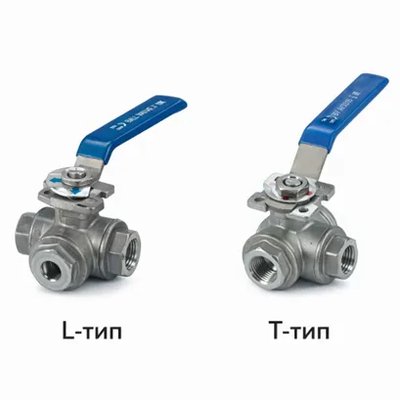

В чём разница между L-типом и T-типом

L-тип обычно используют как переключающий кран. Его задача - соединить один общий канал поочерёдно с одним или другим патрубком. Проще говоря, поток идёт либо в одну сторону, либо в другую.

Это удобно, когда нужно:

• переключать подачу между двумя линиями;
• выбирать один из двух контуров;
• направлять поток на одну из веток системы;
• организовать простой режим выбора направления.

Во многих случаях L-тип логичен там, где одновременно два направления держать открытыми нельзя или не нужно.

Как работает T-тип

T-тип обычно даёт более гибкую схему работы. Его используют, когда нужно:

• распределять поток;
• объединять линии;
• организовывать смешение;
• обеспечивать более сложную коммутацию по сравнению с L-типом.

Но здесь есть важный нюанс: точный набор положений зависит от конструкции конкретного крана и исполнения шара у производителя. Поэтому T-тип нельзя выбирать "по общему представлению". Нужно обязательно смотреть схему прохода в паспорте или каталоге.

То есть T-тип в целом функциональнее, но и риск ошибки при его выборе выше.

Почему путаница возникает постоянно

На практике клиент часто формулирует задачу так:

• нужен трёхходовой кран;
• нужен кран на три выхода;
• нужен кран, чтобы "переключать туда-сюда";
• нужен байпасный кран.

Но из таких формулировок не всегда понятно, нужен ли именно L-проход, нужен ли T-проход, допускается ли смешение, можно ли одновременно сообщать несколько каналов и какие положения должны быть у рукоятки.

Из-за этого менеджеру, инженеру или снабженцу приходится вытаскивать из клиента саму логику процесса. И если этого не сделать, вероятность ошибки очень высокая.

Основные различия между L-типом и T-типом

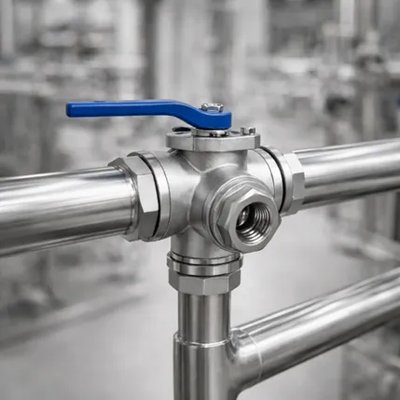

Почему возникают ошибки при выборе трёхходового крана

Ошибка 1. Выбирать кран только по количеству патрубков

Очень частая логика: если патрубков три, значит подойдёт любой трёхходовой кран. Это неверно.

К чему приводит:

• схема потока не соответствует задаче;
• одна из линий не работает так, как ожидали;
• узел приходится переделывать уже после монтажа.

Как избежать:

• до заказа нарисовать или хотя бы описать, какие патрубки должны сообщаться в каждом положении крана.

Ошибка 2. Путать переключение и смешение

Клиенты часто говорят "нужно пустить поток туда или туда", но при этом реально хотят узел, где в каком-то режиме линии будут ещё и объединяться. Или наоборот: просят "смесительный" кран, а по факту нужен просто переключающий.

К чему приводит:

• система работает нестабильно;
• появляется неправильное распределение среды;
• нарушается технологический режим.

Как избежать:

• сначала определить функцию: выбор направления, смешение, распределение или байпас.

Ошибка 3. Не учитывать положение крана в каждом режиме

Даже если тип шара выбран правильно, важно понимать, что происходит в каждом положении рукоятки или привода. Для автоматизированных узлов это вообще критично.

К чему приводит:

• оператор думает, что поток перекрыт, а часть линии всё ещё сообщается;
• контур получает не тот режим, который нужен;
• возрастает риск ошибки при эксплуатации.

Как избежать:

• проверять схему положений крана до закупки и монтажа;
• для автоматизации отдельно согласовывать положения "открыто / закрыто / промежуточно".

Ошибка 4. Смотреть на материал и давление, но не на логику узла

Иногда кран идеально подходит по корпусу, уплотнениям, температуре и давлению. Но схема шара внутри всё равно делает его неправильным для конкретного узла.

К чему приводит:

• технически кран качественный, но функционально не решает задачу;
• приходится менять изделие уже после пуска;
• возникают срочные дозакупки и срыв монтажа.

Как избежать:

• рассматривать трёхходовой кран как часть схемы, а не как "ещё один кран подходящего размера".
