Приварной шаровый кран: когда герметичность важнее обслуживаемости

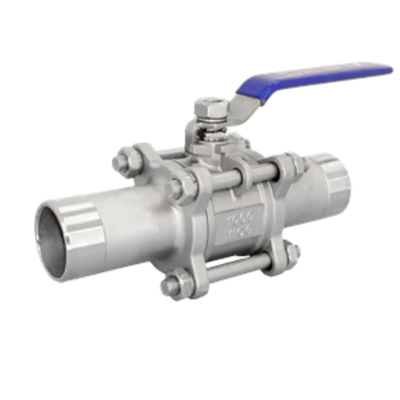

Приварной шаровый кран выбирают тогда, когда на первом месте стоит не удобство замены, а стабильная герметичность и надежность соединений на протяжении всего срока службы. В таких узлах любая разъёмная точка — потенциальный источник проблем: прокладка стареет, болты теряют натяг, фланец может «повести» термоциклом. Поэтому решение «без фланцев» часто оказывается не просто инженерным вкусом, а прямым требованием к безопасности и эксплуатационной дисциплине. Особенно это заметно там, где кран после ввода в работу фактически становится небслуживаемый кран: доступа нет, ревизия не планируется, а стоимость аварии выше стоимости изделия.

В этой логике и появляется стальной кран под приварку с монолитной схемой: цельносварной корпус, минимум соединений, предсказуемая работа в тяжёлых режимах. Цена такого решения часто оправдывается, если речь про подземная прокладка, бесколодезная установка, магистральные трубопроводы, а также линии теплоснабжение и газораспределение, где нулевая утечка и отсутствие протечек важнее ремонтопригодности.

Почему цельносварной корпус снижает риск утечек

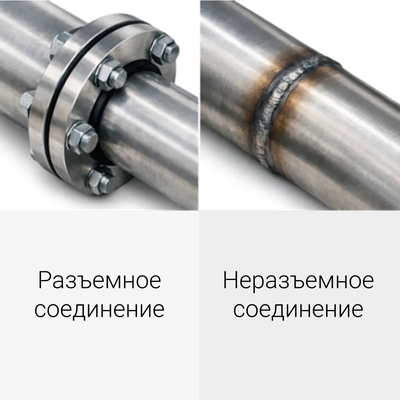

Главная идея приварного узла проста: чем меньше мест разъёма, тем меньше вероятность, что соединение потребует подтяжки или начнёт «подкапывать» через годы. Отсутствие фланцев означает отсутствие прокладок, а значит — отсутствует типовая причина микропротечек на термоциклах. Это важно не только для жидкостей, но и для газа: утечка в газораспределение сразу переходит из «неприятности» в риск.

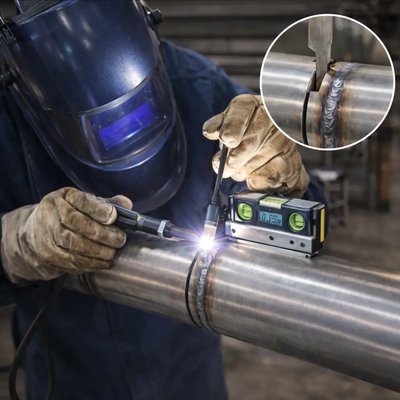

Цельносварной корпус и монолитная конструкция обычно подразумевают, что все элементы корпуса сварены на заводе, а на объекте выполняется только монтаж под приварку к трубопроводу. При корректной технологии сварки получается единый контур, который держит вибрации и температурные деформации лучше, чем сборка на фланцах. Поэтому в условиях, где требуется герметичность класса А и фактически ожидается нулевая утечка, приварной шаровой кран становится логичным выбором.

Где герметичность важнее обслуживаемости: типовые сценарии

Подземная прокладка и бесколодезная установка

Когда кран уходит под грунт, в канал, в футляр или на участок, где нет колодца, он автоматически превращается в небслуживаемый кран. Любой ремонт становится земляными работами и остановом участка. Поэтому подземная прокладка почти всегда подталкивает к решениям, где риск протечек минимален. Здесь приварной шаровой кран выигрывает благодаря отсутствию фланцев и более стабильному соединению по шву.

Магистральные трубопроводы

На магистральные трубопроводы требования выше: простои дороги, режимы часто жёсткие, а последствия утечки заметны не только технически, но и организационно. Поэтому стальной кран под приварку часто выбирают как часть стратегии по снижению аварийности, особенно на участках, где приоритет — долговечность эксплуатации и стабильность параметров.

Теплоснабжение и термоциклы

В теплоснабжение оборудование регулярно переживает нагрев и остывание. На разъёмных соединениях это может приводить к постепенному ослаблению и появлению микропротечек. Сварной узел меньше зависит от того, насколько правильно «дотянули» болты и в каком состоянии прокладка. Поэтому в тепловых сетях приварной вариант часто рассматривают как более спокойное решение по ресурсу.

Газораспределение и требование к нулевой утечке

Для газораспределение критерий «потихоньку капает» не существует. Здесь важны и отсутствие протечек по присоединениям, и герметичность затвора. Если конструкция крана обеспечивает герметичность класса А, а монтаж выполнен правильно, это закрывает сразу два риска: утечки через присоединение и утечки через запирающий орган.

Герметичность затвора: что означает класс А на практике

Когда в спецификациях фигурирует герметичность класса А, обычно подразумевается максимально высокая герметичность запирающего органа для своего стандарта испытаний. На практике это означает, что кран должен обеспечивать нулевая утечка через затвор при испытании и в штатных режимах, при условии правильного подбора материалов уплотнений и корректной эксплуатации.

Важно разделять два вида герметичности:

• герметичность затвора, то есть отсутствие протечек через шар и седла
• герметичность присоединения, то есть отсутствие протечек в местах врезки в трубопровод

Приварной шаровой кран решает вторую задачу через отсутствие фланцев. Но первую задачу обеспечивает конструкция шара, седел и качество изготовления. Поэтому при выборе нужно опираться на паспорт и испытания, а не только на тип присоединения.
