Строительная длина и присоединительные размеры трубопроводной арматуры: что проверить перед заменой

Совпадение DN и PN не гарантирует, что новая трубопроводная арматура встанет на место старой без переделки трубопровода. Перед заменой нужно сравнить строительную длину, конструкцию и размеры присоединительных концов, положение оси прохода, а также полный габарит корпуса, рукоятки или привода. Проверку выполняют по сборочному чертежу конкретного исполнения, а на действующем объекте дополняют измерениями установленного изделия. Если хотя бы один критичный размер не совпадает, заранее предусматривают переходные детали, монтажную вставку или изменение участка трубы.

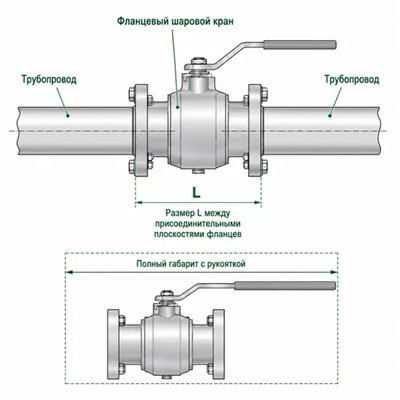

Строительная длина, присоединительные размеры и габарит — не одно и то же

Строительная длина L — линейный размер между наружными торцевыми плоскостями присоединительных частей арматуры. Проще говоря, она показывает, какой участок трубопровода занимает изделие между точками соединения. Для фланцевого крана или задвижки L измеряют между уплотнительными поверхностями крайних фланцев, для межфланцевого затвора — по толщине корпуса между ответными фланцами, для изделия под приварку — между торцами патрубков.

Присоединительные размеры описывают геометрию, которая обеспечивает сопряжение с трубопроводом. Для фланцев это наружный диаметр, расположение и количество отверстий, диаметр крепежа, исполнение уплотнительной поверхности и другие параметры. Для резьбы важны обозначение, наружное или внутреннее исполнение, размер и направление; для концов под приварку — наружный диаметр трубы, толщина стенки и подготовка кромок.

Габаритные размеры показывают пространство, которое занимает изделие целиком. Шток, маховик, редуктор или электропривод могут выходить далеко за пределы корпуса. Арматура иногда полностью подходит по строительной длине и фланцам, но её невозможно открыть, снять привод или обслужить из-за стены, соседнего трубопровода либо металлоконструкции.

Параметр	Что показывает	Что произойдёт при ошибке
Строительная длина L	Расстояние между крайними плоскостями присоединения	Изделие не войдёт в существующий разрыв или останется зазор.
Присоединительные размеры	Совместимость фланцев, резьбы или концов под сварку	Нельзя собрать соединение или обеспечить герметичность.
Положение оси прохода	Высоту и направление подключения к трубопроводу	Появятся перекос, напряжение и необходимость переделки опор.
Габарит корпуса и управления	Пространство для корпуса, рукоятки, редуктора или привода	Арматура упрётся в конструкцию либо не будет обслуживаться.
Масса и опорная схема	Нагрузку на трубопровод и крепления	Соединение получит недопустимую нагрузку, потребуется опора.

Почему одинаковых DN и PN недостаточно

DN характеризует номинальный размер присоединения, а PN — номинальное давление для выбранной системы размеров и условий. Эти обозначения не задают единственную конструкцию корпуса. У двух задвижек DN 100 PN 16 могут различаться серия строительных длин, исполнение фланцев, высота шпинделя и масса. Шаровой кран того же DN может иметь разборный или цельносварной корпус, полный либо редуцированный проход и собственную монтажную геометрию.

Разница особенно вероятна при замене изделия другого производителя, переходе между нормативными системами, смене типа арматуры или установке привода вместо ручного управления. Поэтому каталожная строка «DN 100, PN 16» — только начало идентификации. Решение о взаимозаменяемости принимают после наложения размеров двух чертежей или составления таблицы совпадений.

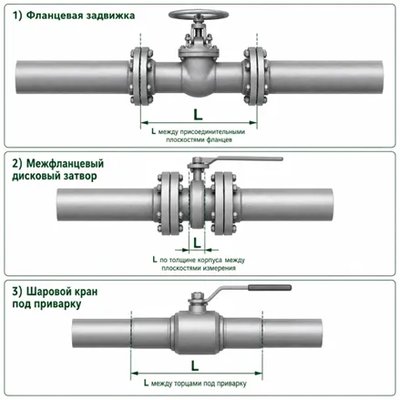

Что проверять для разных способов присоединения

Фланцевая арматура

У фланцевой задвижки, клапана или шарового крана сначала сверяют L, затем стандарт и исполнение ответных фланцев. Важно проверить не только число болтов. Совпадать должны присоединительные диаметры, расположение отверстий и уплотнительные поверхности. Отдельно оценивают, хватит ли места для затяжки крепежа и можно ли извлечь болты рядом со стеной или опорой. Прокладка не должна использоваться как способ компенсировать заметную разницу строительной длины или непараллельность фланцев. Принудительное стягивание соединения передаёт нагрузку на корпус, трубопровод и сварные швы. Если размеры не совпадают, корректное решение определяют проектом: меняют участок трубы, применяют рассчитанную вставку либо подбирают другое исполнение.

Межфланцевые дисковые затворы и обратные клапаны

Для межфланцевого изделия строительная длина обычно мала, но это не делает замену автоматической. Нужно проверить толщину корпуса, возможность центрирования между фланцами, расположение стяжных шпилек и диаметр прохода ответной части. У дискового затвора дополнительно контролируют пространство для поворота диска: кромка не должна задевать трубу, прокладку или внутренний выступ фланца.

У межфланцевого обратного клапана учитывают направление потока, допустимое монтажное положение и пространство для движения створок либо диска. Изделие может физически войти между фланцами, но работать неправильно из-за ориентации или слишком близкого расположения отвода, насоса и другой арматуры.

Муфтовая и резьбовая арматура

Для резьбового шарового крана или клапана фиксируют размер и обозначение резьбы, внутреннее или наружное исполнение, а также способ герметизации соединения. Похожий наружный диаметр ещё не означает совместимость: профили и шаг могут отличаться. Важна и длина резьбового участка — чрезмерное завинчивание способно повредить корпус или перекрыть проход.

Если установленная арматура находится между жёстко закреплёнными участками, необходимо учитывать способ разборки. Даже совпадающее по длине изделие нельзя заменить без сгона, разъёмного соединения или демонтажа соседнего участка. Это проверяют до закупки, а не после остановки системы.

Арматура под приварку

Для концов под приварку сравнивают строительную длину, наружный диаметр патрубков, толщину стенки, материал и геометрию разделки кромок. Совместимость должна подтверждать возможность выполнения расчётного сварного соединения и последующего контроля. Нельзя подгонять патрубок только по наружному диаметру, игнорируя разницу толщин и марок стали.

При замене также предусматривают припуск на вырезку старого изделия, подготовку кромок и доступ сварщика. Для шарового крана учитывают требования изготовителя к положению затвора и защите уплотнений от перегрева во время сварки.

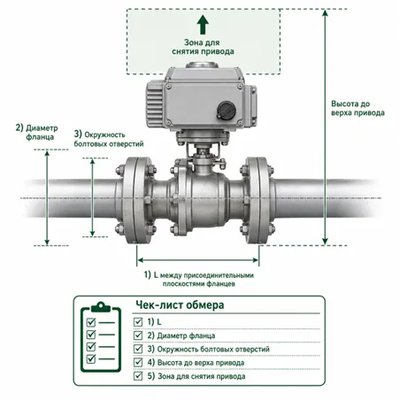

Как снять размеры на действующем объекте

Лучший источник — паспорт и сборочный чертёж установленной арматуры. Если документации нет или маркировка читается частично, выполняют обмер. Работы проводят с учётом требований безопасности объекта; разбирать соединение, находящееся под давлением или при опасной температуре, нельзя.

Определить тип изделия, DN, PN, материал корпуса и читаемую маркировку. Сфотографировать шильдик и корпус так, чтобы сохранялось положение относительно трубопровода.
Измерить строительную длину между фактическими плоскостями присоединения. Не включать в L выступающие части привода, рукоятку и соседние детали трубопровода.
Зафиксировать соединение: стандарт или полный набор размеров фланца, обозначение резьбы либо параметры концов под сварку. Если определить стандарт нельзя, снять размеры и приложить фото с масштабом.
Измерить высоту от оси трубопровода до верхней и нижней точек, ширину корпуса, вылет рукоятки, редуктора или привода. Проверить полный ход подвижных частей.
Оценить монтажный доступ: можно ли вывести изделие из разрыва, извлечь болты, снять привод, установить прокладки и использовать инструмент.
Записать ориентацию потока, положение штока, расстояния до опор, стен и соседнего оборудования. Для тяжёлого изделия определить необходимость временной и постоянной опоры.

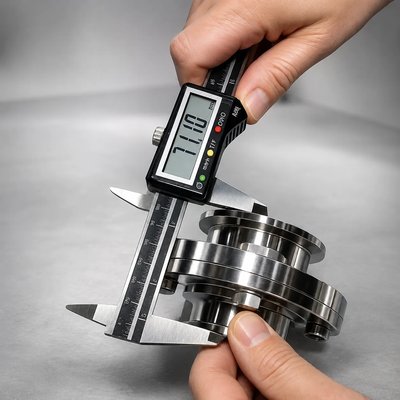

Измерение рулеткой по фотографии подходит только для предварительной оценки. Критичные размеры лучше снимать подходящим измерительным инструментом и проверять повторно. Если трубопровод перекошен или фланцы стянут с напряжением, это нужно отразить отдельно: новое изделие не должно становиться средством исправления дефекта трассы.

Проверка по сборочному чертежу

На чертеже выбранной модели находят конкретный DN и исполнение. Одно семейство может содержать несколько строительных длин, приводов и типов присоединения, поэтому размер из соседней строки таблицы использовать нельзя. Сверяют обозначение позиции целиком, включая материал, класс давления, исполнение уплотнения и комплект управления.

совпадает ли L и указан ли допустимый монтажный зазор;
совместимы ли все присоединительные элементы, а не только DN;
совпадает ли положение оси прохода;
помещается ли корпус при фактической ориентации;
есть ли пространство для полного хода штока, рукоятки или привода;
можно ли выполнить монтаж и дальнейшее обслуживание;
соответствуют ли масса и центр тяжести существующим опорам.

Если точного совпадения нет, разницу оформляют как инженерную задачу, а не решают на месте случайными прокладками и усилием крепежа. Согласованная вставка или переделка трубопровода должна учитывать давление, температуру, материал, сварку, контроль и доступ для эксплуатации.

Типичные ошибки при замене

Заказывать только по DN и PN. Эти параметры не подтверждают строительную и присоединительную совместимость.
Сравнивать размеры по фотографии или общему названию серии. Проверять нужно чертёж конкретного исполнения.
Путать строительную длину с полным габаритом корпуса. В результате либо неверно оценивается разрыв трубы, либо забывается пространство для управления.
Не учитывать поворот диска межфланцевого затвора. Корпус устанавливается, но диск задевает ответную часть.
Компенсировать несовпадение стягиванием фланцев. Это создаёт монтажные напряжения и повышает риск негерметичности.
Забывать про демонтаж. Новое изделие подходит в рабочем положении, но его нельзя завести между жёсткими трубами или вынуть при ремонте.
Игнорировать массу привода и опоры. После автоматизации возрастает нагрузка на корпус, фланцы и трубопровод.
Не оставлять места для снятия крышки, сальникового узла или привода. Формально монтаж возможен, но обслуживание требует разборки соседнего оборудования.

Какие данные передать для подбора замены

Чем точнее исходные данные, тем меньше риск получить изделие, которое подходит гидравлически, но не устанавливается на объекте. В запросе желательно указать:

тип арматуры и назначение узла;
DN, PN, рабочую среду, давление и температуру;
материал корпуса и требования к материалам уплотнений;
строительную длину L с указанием точек измерения;
тип присоединения и его стандарт либо полный набор измеренных размеров;
направление потока и допустимое монтажное положение;
ручное управление, редуктор, пневматический или электрический привод;
доступный габарит вокруг оси трубопровода и ограничения для обслуживания;
фотографии общего вида, маркировки и присоединений; при возможности — паспорт и чертёж;
количество изделий и допустимость переделки трубопровода.

Специалист NEWKEY может сопоставить эти данные с чертежами доступных моделей и предложить прямую замену либо заранее обозначить расхождения. Если точная взаимозаменяемость обязательна, это условие нужно явно записать в запросе, а согласование вести по размерному чертежу, а не только по коммерческому наименованию.

Частые вопросы

Можно ли подобрать замену только по маркировке на корпусе?

Маркировка помогает установить тип, DN, PN и материал, но часто не содержит серию строительной длины и все присоединительные размеры. Для надёжного подбора нужны паспорт или чертёж, а при их отсутствии — обмер и фотографии.

Небольшую разницу L можно компенсировать прокладками?

Прокладки выбирают для герметизации конкретного соединения, а не для произвольного заполнения монтажного зазора. Допустимость толщины и количества определяют требования соединения и проектное решение. Заметное несовпадение устраняют подбором другой модели или корректной переделкой участка.

Если фланцевые отверстия совпали, соединение совместимо?

Не обязательно. Нужно проверить уплотнительные поверхности, присоединительные диаметры, исполнение фланца, крепёж и строительную длину. Совпадение отверстий подтверждает только часть геометрии.

Что важнее: строительная длина или габарит?

Оба параметра обязательны, но отвечают на разные вопросы. Строительная длина определяет установку между концами трубопровода, а габарит — возможность разместить, открыть и обслужить изделие.

Можно ли заменить задвижку шаровым краном того же DN?

Можно только после проверки рабочих параметров, строительной длины, присоединений, проходного сечения, управления и условий эксплуатации. Одинаковый DN сам по себе не подтверждает взаимозаменяемость разных типов арматуры.

Вывод

Перед заменой трубопроводной арматуры нужно подтвердить не только DN, PN и рабочие параметры, но и геометрию установки. Ключевые проверки — строительная длина между плоскостями присоединения, совместимость фланцев, резьбы или сварных концов, положение оси, полный габарит и монтажный доступ. Надёжнее всего сравнивать сборочные чертежи конкретных исполнений и дополнять их обмером объекта. Такой подход позволяет заказать изделие, которое не только выдерживает заданный режим, но и устанавливается без аварийной переделки трубопровода.
