Щитовой затвор: как выбрать по размерам проёма, напору и способу монтажа

Чтобы выбрать щитовой затвор для канала, камеры или резервуара, недостаточно знать ширину прохода. Нужно определить уровни воды с обеих сторон, способ крепления и место для подъёма щита. Иначе подходящее по размеру изделие может не выдержать расчётный напор или не открыться полностью из-за перекрытия над ним. Разберём, какие данные собрать перед заказом, чем отличаются варианты установки и как проверить предложение поставщика без сложных расчётов.

Сначала определите, какую задачу должен выполнять затвор

Один затвор нужен для отключения камеры на время ремонта, другой регулярно меняет пропуск воды, третий работает на переливе и помогает управлять уровнем. Внешне изделия могут быть похожи, но условия работы у них разные. Поэтому заявку лучше начинать с задачи: «перекрыть вход в камеру для обслуживания» или «изменять уровень перед переливом». После этого становится понятно, какие исполнения вообще стоит рассматривать.

Перекрытие прохода и регулирование потока

Для ремонтного отключения важны условия полного закрытия и допустимая утечка. Для регулирования дополнительно нужны расход, диапазон рабочих положений и условия движения воды. Нельзя считать, что любой щитовой затвор пригоден для длительной работы с небольшим открытием только потому, что привод позволяет остановить щит посередине. Такой режим согласуют при подборе. Если нужно именно управление переливом, это тоже указывают отдельно: вода должна проходить поверх кромки щита, а требуемые отметки определяются задачей сооружения.

Базовое устройство рассмотрено в статье «Щитовые задвижки: что это такое и как они работают». Здесь сосредоточимся на исходных данных для выбора. Они нужны и при заказе нового изделия, и при замене затвора в существующем сооружении.

Какие размеры нужны для подбора щитового затвора

Размер проёма и габариты изделия

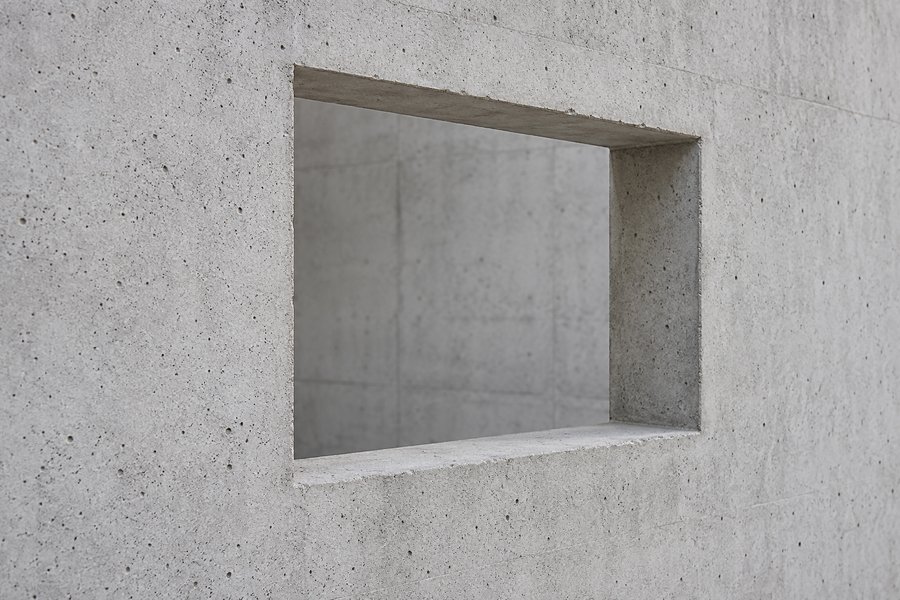

У прямоугольного прохода сначала фиксируют ширину и высоту свободного проёма в миллиметрах. В заявке прямо пишут, что измерено: проём в бетоне, расстояние между существующими направляющими или наружные размеры старой рамы. Эти величины нельзя подменять друг другом. Например, запись «800×800 мм» без пояснений оставляет открытым главный вопрос: это требуемый проход для воды или место, в которое должно поместиться всё изделие? После выбора конструкции проверяют наружную ширину рамы, высоту затвора в закрытом и открытом положениях, размеры крепёжной зоны и выступающих деталей. У накладного исполнения рама располагается вокруг проёма, поэтому по его бокам и сверху нужно место для крепления. Изделие, которое перекрывает проход 800×800 мм, не обязано иметь такой же наружный размер. Окончательные размеры берут из согласованного чертежа.

Геометрия существующего сооружения

При реконструкции полезно измерить ширину прохода в нескольких местах, проверить вертикальность стенок и снять размеры участков вокруг проёма. У старого бетонного канала верх и низ могут различаться по ширине, а поверхность стены может иметь уступы. Фотография помогает понять компоновку, но не заменяет замеры. На схеме отмечают также толщину стены, имеющиеся пазы, закладные детали, соседние трубы, лестницу и перекрытие. Если канал трапециевидный или стена криволинейная, это нужно показать до изготовления.

Место для движения щита и обслуживания

Проверьте пространство, которое занимает открытый затвор. Над проходом могут оказаться плита, мостик или трубопровод. Отдельно указывают отметку площадки, с которой будут управлять изделием, и возможность доступа к приводу. Если щит нужно извлекать при ремонте, предусматривают маршрут его подъёма. Невыдвижной шпиндель может сократить пространство для самого шпинделя, но щиту всё равно требуется место для движения. Свободную высоту проверяют по всей сборке.

Как правильно задать напор на щитовой затвор

Слов «глубина камеры три метра» для расчёта недостаточно. Важно знать, где находится проём относительно дна и поверхности воды, какие уровни возможны по обе стороны щита и что происходит при отключении участка. Даже в самотечном канале закрытый затвор воспринимает гидростатическую нагрузку. Вода не перестаёт давить на щит из-за того, что в системе нет насоса.

Покажите уровни с обеих сторон

На схеме удобно обозначить стороны А и Б и выбрать общую высотную отметку, например низ проёма. От неё указать нормальные и максимальные уровни воды с каждой стороны. Для открытых резервуаров с одинаковой жидкостью и атмосферным давлением разность уровней определяет разность гидростатических давлений на одинаковой высоте там, где вода есть с обеих сторон. Но одной разности уровней для описания любого случая недостаточно: при частичном осушении меняется и распределение нагрузки по щиту. Поэтому в заявке лучше передавать сами уровни, положение проёма и сочетания режимов. Если в предложении поставщика напор записан в метрах водяного столба, уточните, от какой точки его считают: от низа проёма или от другой отметки, принятой в документации. Сравнивать два числа напора можно только при одинаковом определении. Для закрытого резервуара дополнительно сообщают давление над жидкостью, если оно отличается от атмосферного.

Учитывайте опорожнение соседней камеры

Представим условный проём 800×800 мм. Его нижнюю кромку приняли за нулевую отметку. При обычной работе вода на стороне А стоит на высоте 1,2 м, на стороне Б на высоте 0,9 м. Проём полностью затоплен с двух сторон, разность уровней составляет 0,3 м. Теперь камеру Б осушают для ремонта, а уровень на стороне А остаётся прежним. Встречного давления воды больше нет, и нагрузка на закрытый щит увеличивается. Подбирать затвор только по обычному перепаду 0,3 м было бы ошибкой. Это пример описания режима, а не расчёт изделия NEWKEY. Для подбора нужно передать и обычную работу, и состояние при ремонте. Если возможен подъём воды на стороне Б при низком уровне на стороне А, добавляют обратный режим. Максимальные уровни также рассматривают в реальных сочетаниях: отдельные максимумы, которые никогда не возникают одновременно, не описывают фактический режим сооружения.

Удержание напора и движение под напором

Есть ещё один вопрос: при каком перепаде затвор должен открываться и закрываться? Способность удерживать воду в неподвижном закрытом положении сама по себе не подтверждает возможность перемещать щит при том же напоре. В техническом задании отдельно задают условия срабатывания: например, только после выравнивания уровней или при определённом рабочем перепаде. По ним проверяют привод и механизм перемещения. Необходимость аварийного закрытия тоже должна быть частью задания.

Почему важно направление давления на щит

В зависимости от расположения уплотнения и направляющих давление воды может прижимать щит к уплотнению либо действовать в противоположную сторону. В документации встречаются английские термины seating head и unseating head. Первый обозначает прижимающий напор, второй отжимающий. Какие стороны сооружения им соответствуют, определяют по конструкции и монтажному чертежу, а не по привычному направлению течения.

Двустороннее исполнение тоже требует проверки

Если вода может давить с обеих сторон, требуется исполнение для соответствующих направлений напора. При этом допустимые значения в двух направлениях могут различаться. Слово «двусторонний» не означает автоматически одинаковый предельный напор. В предложении должны быть понятны допустимые режимы для стороны А и стороны Б, а также положение затвора при установке. Особенно это важно в камерах, где направление перепада меняется во время ремонта или подпора.

Как выбрать способ монтажа щитового затвора

Способ крепления выбирают вместе с конструкцией сооружения. Накладной монтаж, установка в пазы и присоединение к трубе требуют разных исходных данных. У них различаются опорные поверхности и пути передачи нагрузки. Нельзя считать анкерное крепление универсальным вариантом только потому, что его проще представить на фотографии.

Вариант установки	Что передать для подбора	Что проверить по чертежу
На плоскую стену вокруг проёма	Размеры прохода, толщину и состояние стены, свободные участки вокруг отверстия	Опирание рамы, расположение анкеров, герметизацию стыка со стеной
В пазы или с заделкой в бетон	Сечение канала, размеры пазов, отметку дна, сведения о закладных деталях	Положение направляющих, устройство порога, объём подготовительных работ
На трубу или выпуск коллектора	Геометрию выпуска, материал трубы, размеры торца и присоединительного узла	Способ передачи нагрузки, крепление, уплотнение и полный ход щита
На криволинейную стену	Радиус или диаметр поверхности, положение проёма, доступ для установки	Соответствие опорного узла форме стены и герметизацию соединения

Накладной затвор на существующую стену

Для такого варианта нужна подготовленная поверхность и крепление, рассчитанное на нагрузку и основание. Неровности стены нельзя исправлять силовой затяжкой анкеров: раму можно деформировать, нарушив движение щита и прилегание уплотнения. Стык рамы со стеной герметизируют по монтажной документации. Утечка в этом месте не равнозначна утечке через закрытый щит, поэтому оба соединения проверяют отдельно.

Для плоской стены можно начать подбор с рамных накладных щитовых затворов. Выбор категории ещё не подтверждает пригодность конкретного изделия: нужно согласовать проём, стороны напора и крепёжный узел. Тип, количество и расположение анкеров определяются проектом, а не только наличием отверстий в раме.

Установка в канал и присоединение к трубе

Для встроенного монтажа особенно важны положение направляющих и отметка нижнего уплотнения. Если канал уже существует, потребуются размеры пазов или описание работ по их устройству. Отдельно проверьте, будет ли нижняя часть конструкции выступать над дном и допускается ли такой порог по условиям пропуска воды и очистки. Название «безрамный» не означает отсутствие опорных элементов: состав направляющих и способ их закрепления всё равно должны быть показаны на чертеже.

Для выпуска коллектора рассматривают щитовые затворы на трубу. Здесь одного DN недостаточно: он не описывает материал, состояние торца и фактическое присоединение. При фланцевом варианте нужны размеры и исполнение фланца, при другом креплении схема опорного узла. Приспособление под существующий выпуск согласуют до заказа.

Как соотнести тип затвора с условиями объекта

Рамный, глубинный и шандорный

Название типа помогает найти нужную компоновку, но не заменяет проверку параметров. Для рамного изделия уточняют габариты сборки и размещение привода. При глубинной установке дополнительно нужны расстояние до площадки управления, схема удлинения шпинделя и его опор. Само слово «глубинный» не задаёт допустимый напор. Проём может находиться далеко внизу, а рабочие уровни и перепады при этом будут зависеть от конкретного сооружения. Если проход перекрывают съёмным щитом, в том числе на время ремонта, можно рассматривать шандорные затворы. Нужно заранее определить, как щит устанавливают и извлекают, где его хранят и какое подъёмное приспособление требуется. Наличие проушин не означает, что заполненный канал можно перекрывать и открывать в любых условиях. Допустимый режим установки и извлечения задаётся конструкцией и документацией.

Затвор для перелива

При переливе вода проходит поверх верхней кромки щита. Поэтому в исходных данных важны диапазон отметок этой кромки, уровни до и после затвора и требуемый расход. Просто указать ширину прохода и выбрать ручной привод недостаточно. Направление движения щита, при котором открывается перелив, смотрят по конкретной конструкции. Назначать его по общему названию изделия нельзя.

Герметичность: что означают три и четыре стороны уплотнения

Уплотнение по трём сторонам обычно охватывает боковые участки и низ прохода. Верх остаётся открытым. Если вода поднимется выше верхней кромки закрытого щита, она сможет переливаться поверх неё. Когда требуется перекрыть затопленный со всех сторон проём, рассматривают конструкцию с замкнутым контуром уплотнения, в том числе по верхней стороне.

Контур уплотнения и направление напора

Четырёхстороннее уплотнение не означает удержание давления «с четырёх сторон». Число сторон описывает контур вокруг проёма. Одностороннее или двустороннее исполнение описывает направления напора. Эти параметры задают отдельно. Например, в заявке можно потребовать замкнутый контур уплотнения и работу при напоре как со стороны А, так и со стороны Б. Затем поставщик должен подтвердить допустимые значения для обоих режимов.

Как задать допустимую утечку

Слова «герметичный затвор» без условий испытания мало помогают при сравнении предложений. В задании указывают допустимую утечку, единицы её измерения, испытательный напор и направление его приложения. Если требования заданы стандартом, фиксируют конкретный документ и применимый пункт. Норму, выраженную на метр уплотнения, нельзя напрямую сравнивать с общим расходом утечки для всего изделия. Обещать абсолютное отсутствие протечек по одному названию конструкции тоже нельзя.

Что сообщить о воде, загрязнениях и материалах

Фраза «сточные воды» может означать очень разные условия. Для подбора полезны состав жидкости, температура, наличие реагентов, песка, волокнистых включений и осадка. Если есть анализ среды, его передают вместе с заявкой. Если данных нет, так и указывают, не заменяя неизвестный состав словом «неагрессивная». Материалы щита, направляющих, крепежа и уплотнений должны соответствовать условиям работы всего узла.

Нержавеющая сталь и уплотнение подбираются совместно

Надпись «нержавеющая сталь» сама по себе не подтверждает стойкость ко всем сточным водам и реагентам. В проекте согласуют конкретный материал и его применимость к среде. Уплотнение проверяют отдельно: свойства металла не определяют химическую совместимость резины. Для очистки сооружения важно учесть и растворы, которые будут контактировать с затвором во время промывки, даже если в обычном потоке их нет. Песок и мусор также влияют на эксплуатацию: отложения внизу прохода могут мешать закрытию, а посторонние предметы повреждать уплотнение. Поэтому при выборе обсуждают доступ для очистки и осмотра. Более мощный привод не заменяет удаление препятствия в зоне закрытия.

Как выбрать управление и разместить привод

Ручное управление или электропривод

Для редко используемого ремонтного затвора может подойти ручное управление, если обеспечены доступ и приемлемые усилие и время срабатывания. При дистанционном управлении, частых циклах или работе по сигналу автоматики рассматривают электропривод. Выбор нельзя делать только по ширине проёма: важны масса щита, условия напора во время движения, трение в механизме, ход и требуемая скорость. Для привода задают питание, условия размещения, местное и дистанционное управление, сигналы положения и режим при потере электропитания. Установка электропривода сама по себе не означает автоматического закрытия при аварии. Если требуется движение после отключения питания, это отдельное требование к системе. Быстрое закрытие тоже не является универсальным преимуществом: нужное время определяют по работе сооружения.

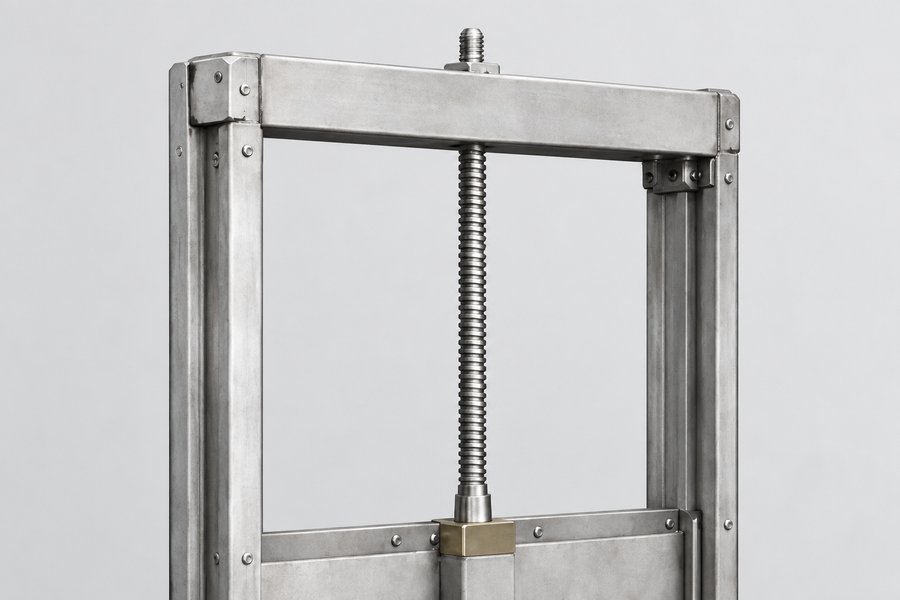

Шпиндель и площадка управления

При подборе указывают, где оператор будет находиться во время работы и как он доберётся до маховика или местного поста. Для удалённого привода нужны отметка площадки, длина удлинения и положение опор. Возможность выдвижного или невыдвижного шпинделя проверяют вместе с габаритами открытого щита. Также оставляют доступ для осмотра и обслуживания механизма. Эти размеры лучше согласовать до изготовления металлоконструкций площадки.

Какие данные отправить для подбора щитового затвора

Для первого обращения не обязательно иметь готовый проект изделия. Полезнее собрать понятную схему сооружения с замерами и описать режимы. Если какой-то параметр пока неизвестен, его оставляют на уточнение. Это лучше, чем заполнять заявку приблизительными числами, которые затем воспримут как расчётные.

Данные	Что написать в заявке
Назначение	Ремонтное отключение, регулярное перекрытие, регулирование расхода или перелив
Проём и сооружение	Ширина и высота в свету, отметка низа, размеры стены или канала, схема и фотографии
Уровни воды	Стороны А и Б, общая высотная отметка, нормальные, максимальные и ремонтные сочетания уровней
Условия движения	При каком напоре затвор должен открываться и закрываться, частота и нужное время срабатывания
Монтаж	На стену, в пазы, с заделкой в бетон или на трубу; состояние и размеры основания
Среда	Состав и температура жидкости, реагенты, осадок и включения, условия промывки
Герметичность	Контур уплотнения, направления напора, допустимая утечка и условия её проверки
Управление и доступ	Ручное или электрическое управление, отметка площадки, питание, свободное пространство и доступ для ремонта

Пример первого обращения

«Нужен щитовой затвор для ремонтного отключения камеры. Проём в бетонной стене, ширина и высота в свету 800×800 мм. Нижнюю кромку приняли за отметку 0. При обычной работе уровень со стороны А +1,2 м, со стороны Б +0,9 м. При ремонте камера Б опорожняется, уровень А сохраняется. Возможность обратного подпора уточняем. Жидкость, температура и состав включений указаны в приложении. Прилагаем размеры стены, отметку площадки и фотографии. Просим предложить способ крепления и указать условия открытия и закрытия». Такое обращение ещё не является полным техническим заданием, но уже помогает обсуждать конкретное решение. Обзор исполнений есть в каталоге щитовых затворов NEWKEY. Для подбора приложите к запросу схему проёма и уровни воды: по ним проще определить нужный вариант и состав уточнений.

Что сверить в предложении поставщика

Проверьте, что размеры относятся к требуемому проходу, а направление напора понятно из схемы. Сопоставьте допустимые режимы с нормальной работой и ремонтом, затем проверьте ход щита, площадку управления и монтажный узел. Отдельно уточните состав поставки: входят ли направляющие, удлинение шпинделя, опоры, привод, крепёж и монтажные материалы. В сравнении цен важно учитывать одинаковую комплектацию. До изготовления согласуют чертёж и технические требования, включая герметичность и условия испытаний.

Частые вопросы о выборе щитового затвора

Можно ли подобрать затвор только по ширине канала?

Нет. Нужны высота и форма прохода, уровни воды с обеих сторон, способ установки и место для движения щита. Одинаковая ширина встречается у сооружений с разными условиями напора и крепления.

Нужно ли двустороннее исполнение, если вода обычно течёт в одну сторону?

Смотрите возможные направления перепада давления, включая подпор и ремонт. Если при закрытом затворе нагрузка может возникнуть с противоположной стороны, этот режим нужно передать изготовителю. Обычное направление течения не описывает все состояния системы.

Невыдвижной шпиндель решает проблему низкого перекрытия?

Он может уменьшить необходимое пространство для шпинделя. Но щит всё равно перемещается, а привод занимает место. Проверяют полные габариты открытой сборки и возможность обслуживания по чертежу.

Можно ли заказать новый затвор по фотографии старого?

Фотография полезна для предварительного обсуждения, но для изготовления нужны замеры и условия работы. Даже точная копия наружных габаритов не подтверждает нужный проход, напор и герметичность.

Что проверить перед заказом

Выбор щитового затвора начинается с проёма и режимов сооружения. Зафиксируйте размеры прохода, уровни воды с двух сторон и условия открытия и закрытия. Затем согласуйте монтаж, контур уплотнения, привод и доступ для ремонта. Хорошее предложение позволяет проверить каждый из этих пунктов по чертежу и техническим требованиям. Тогда изделие подбирается под реальную задачу, а не только под название типа или похожую фотографию.
