Размеры нержавеющих труб: наружный диаметр, толщина стенки и DN

Размер нержавеющей трубы нельзя точно определить по одному числу в названии. Для заказа нужны как минимум наружный диаметр и толщина стенки, а для совместимости с другими деталями также стандарт и способ соединения. Обозначение DN не заменяет эти размеры и не обязано совпадать с измеренным диаметром. Разберём, как читать запись 18×1 мм, рассчитать внутренний проход, проверить трубу перед покупкой и составить заявку, если документы на существующий участок не сохранились.

Какие размеры трубы нужно различать

Наружный диаметр

Наружный диаметр измеряют по внешней поверхности трубы. Он особенно важен там, где соединительная деталь охватывает трубу снаружи: совпадение посадочного размера является одним из условий сборки. В технических документах этот параметр могут обозначать D или OD. Если в спецификации указано «наружный диаметр 18 мм», речь идёт о геометрическом размере. Но сама по себе запись «труба 18» ещё не объясняет, что именно имел в виду заказчик.

Толщина стенки

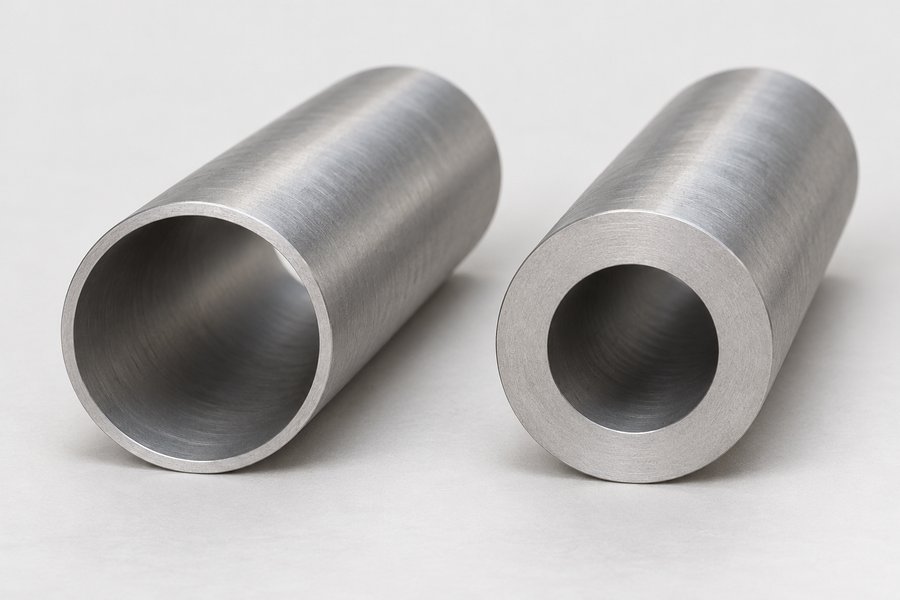

Толщина стенки показывает расстояние между наружной и внутренней поверхностями трубы. Для неё используют обозначения s, t или WT. Две трубы с одинаковым наружным диаметром могут иметь разные стенки и разный внутренний проход. Это влияет на геометрию и выбор соединения, поэтому заменять один размер другим без согласования нельзя. Фраза «поставьте такую же, только потолще» не задаёт все условия подходящей замены.

Внутренний диаметр

Внутренний диаметр описывает свободное пространство внутри трубы. Для круглой трубы с равномерной стенкой его можно рассчитать по наружному диаметру и толщине. В документах встречается обозначение ID. Этот размер нужен для оценки проходного сечения, но не заменяет наружный диаметр при подборе фитинга. Если в заявке не уточнено, какой диаметр измерен, поставщик и монтажник могут обсуждать разные трубы, используя одно и то же число.

Параметр	Что означает	Как указывать в заявке
Наружный диаметр D, OD	Размер по внешней поверхности	Наружный диаметр, мм
Толщина стенки s, WT	Толщина металла между поверхностями	Стенка, мм
Внутренний диаметр d, ID	Размер внутреннего прохода	Уточнить, рассчитан он или измерен
Номинальный размер DN	Условное обозначение размера элемента трубопровода	DN по документации с указанием применяемого стандарта или системы

Как читать размер нержавеющей трубы 18×1 мм

Что означают два числа

Если документ использует запись «наружный диаметр × толщина стенки», то 18×1 мм означает наружный диаметр 18 мм и стенку 1 мм. Второе число не является длиной трубы, а первое не превращается автоматически в DN. В новой заявке полезно один раз раскрыть эту запись словами. Это особенно важно при переписке, когда исходная спецификация потерялась, а размер перенесли из старого счёта без пояснений.

Как рассчитать внутренний диаметр

Для круглой трубы с равномерной стенкой используют зависимость d = D − 2s. Толщину вычитают дважды, поскольку при измерении диаметра линия проходит через стенку с двух противоположных сторон. Для примера 18×1 мм получаем 18 − 2×1 = 16 мм. Если при том же наружном диаметре стенка равна 1,5 мм, внутренний диаметр будет 15 мм. Снаружи трубы одного размера, а внутренний проход уже отличается.

Ниже приведены геометрические примеры для заданных номинальных размеров. Это расчёт по формуле, а не результаты измерения конкретной партии. Приёмку выполняют с учётом допусков, состояния трубы и требований применяемого документа. Реальные размеры могут отличаться от номинальных в допустимых пределах. Рассчитанное число не следует выдавать за гарантированное показание измерительного прибора на каждом участке изделия.

Наружный диаметр × стенка	Расчёт	Расчётный внутренний диаметр
18×1 мм	18 − 2×1	16 мм
18×1,5 мм	18 − 2×1,5	15 мм
22×1,2 мм	22 − 2×1,2	19,6 мм
28×1,2 мм	28 − 2×1,2	25,6 мм

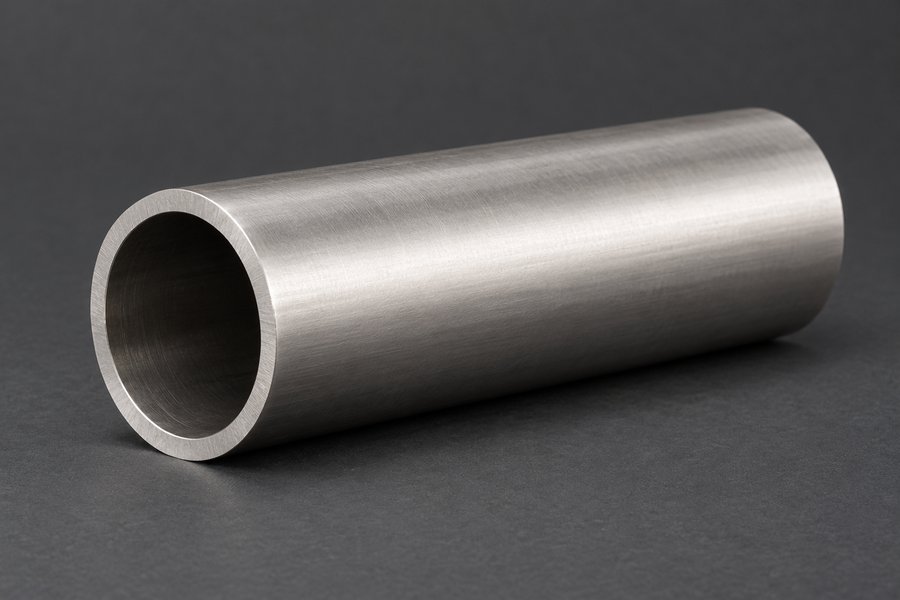

Почему DN не равен наружному или внутреннему диаметру

Что означает номинальный размер

DN служит обозначением размера элемента трубопроводной системы. Число после букв является условным и связано с геометрическими размерами через принятую систему обозначений. Оно не обязано совпадать с измеренным наружным диаметром или точным внутренним проходом. Поэтому DN нельзя получить простым измерением штангенциркулем и округлением результата. Сначала нужно установить, по какому стандарту или размерному ряду выбрано изделие. Практическая ошибка выглядит так: в заявке указан клапан одного DN, и к нему заказывают трубу с таким же числом в миллиметрах. Но у клапана могут быть фланцы, резьба или концы под сварку, а у трубы свой наружный диаметр и стенка. Чтобы собрать соединение, нужны присоединительные размеры обеих деталей. Совпадение условного числа не сообщает, как именно они состыкуются и понадобится ли переходный элемент.

Почему нельзя дать одну таблицу соответствий на все случаи

Размерные ряды труб и способы их обозначения различаются. Таблица для одного стандарта не становится универсальной таблицей для любой нержавеющей трубы. Когда ищут соответствие DN и наружного диаметра, нужно видеть заголовок таблицы, область её применения и обозначение стандарта. Таблица без этих сведений может выглядеть убедительно, но привести к покупке детали, которая не подходит к существующему трубопроводу.

Когда дюйм действительно можно перевести в миллиметры

Как единица длины один дюйм равен точно 25,4 мм. Если производитель явно задаёт наружный диаметр трубки в дюймах, такой размер можно перевести в миллиметры. Но номинальное дюймовое обозначение трубы или размер трубной резьбы не следует воспринимать как прямое измерение её наружного диаметра. Перед пересчётом нужно выяснить, что обозначает число: длину, наружный диаметр или условный размер присоединения.

Почему одного диаметра недостаточно для выбора трубы

Одинаковый наружный размер не гарантирует совместимость

Для соединений, работающих по наружной поверхности трубы, важны не только номинальный размер, но и его допуск, форма сечения и состояние поверхности. Кроме того, изготовитель соединительной системы может ограничивать материал, толщину стенки и состояние металла. Возможность вставить трубу в фитинг ещё не подтверждает пригодность такого соединения. Проверку выполняют по требованиям конкретной системы, без переноса ограничений одного бренда на все остальные.

Если планируется прессовое соединение, подбирают совместимый набор: трубу, фитинг, уплотнение и инструмент. Нужны документы именно на применяемую систему. Наш обзор пресс-фитингов и резьбовых соединений помогает разобраться в различии способов монтажа. При этом общий обзор не заменяет подтверждение, что выбранная труба разрешена для конкретного фитинга и режима работы.

Что важно для сварного присоединения

Для сварного узла сверяют наружный диаметр и толщину обеих соединяемых деталей, материал, исполнение концов и требования к подготовке стыка. Если размеры отличаются, решение задают в проекте и технологии сборки. Увеличивать стенку трубы по принципу «так надёжнее» без проверки соседних деталей не стоит. В статье о подборе приварного ниппеля отдельно разобрана проверка его сварной стороны и соединения с трубой.

Что ещё должно быть в спецификации

Размер не подтверждает марку стали, способ изготовления и назначение трубы. В спецификации также могут требоваться стандарт, сварное или бесшовное исполнение, состояние поставки, длина и требования к поверхности. Полированная наружная поверхность сама по себе не доказывает, что изделие подходит для технологического трубопровода или определённой среды. Эти свойства подтверждают отдельно, а не выводят из блеска металла на фотографии.

Можно ли узнать допустимое давление по диаметру и стенке

Диаметр и толщина нужны для оценки прочности, но двух чисел недостаточно, чтобы назначить допустимое рабочее давление. Требуются данные о материале, температуре, изготовлении, допусках и условиях применения. Отдельно учитываются ограничения соединений. Поэтому одинаковый размер не означает одинаковые рабочие возможности у труб разного исполнения. Даже более толстая стенка не отменяет требований изготовителя фитинга к допустимому диапазону размеров. Если документы на конкретное изделие отсутствуют, нельзя брать давление из таблицы похожей трубы и приписывать его предлагаемой позиции. Для заказа можно подготовить точное описание размеров и передать рабочие условия поставщику. А подтверждение пригодности к давлению и температуре получить по техническим данным на поставляемую продукцию. Размерная статья помогает правильно сформулировать запрос, но не является расчётом прочности трубопровода.

Как определить размеры существующей трубы

Начать с маркировки и доступных документов

Сначала стоит поискать обозначение на самой трубе, старую спецификацию, счёт, чертёж или документ о качестве поставки. Сохраните запись полностью: материал, стандарт, размер и дополнительные символы. Устный ответ «там нержавейка двадцатка» оставляет слишком много вариантов. Если документов нет, так и укажите в заявке. Измеренный размер помогает сузить поиск, но не восстанавливает автоматически марку стали и условия изготовления.

Разделять измерение и вывод о соответствии

Наружный диаметр доступного образца можно предварительно измерить штангенциркулем. Следует учитывать состояние поверхности и возможную некруглость: одного показания в случайной точке бывает недостаточно. Толщину стенки на подготовленном открытом торце измеряют подходящим инструментом, а при отсутствии доступа используют предусмотренный метод контроля. Результаты записывают как измерения, с указанием места и состояния образца. Разбирать действующий трубопровод под давлением ради такой проверки нельзя. Затем результаты сопоставляют с предполагаемым стандартом и его допусками. Значение, близкое к одному из размеров каталога, является основанием для уточнения, а не доказательством полной совместимости. Особенно осторожно оценивают старую трубу с отложениями или повреждениями. Приложенная фотография с измерениями полезнее снимка трубы на фоне линейки, по которому невозможно уверенно определить положение инструмента и границы размера.

Как искать нержавеющие трубы в каталоге NEWKEY

В разделе нержавеющих труб NEWKEY представлены позиции с обозначениями NK-Pi15*1, NK-Pi18*1, NK-Pi22*1,2, NK-Pi28*1,2 и NK-Pi35*1,5. Артикул позволяет найти нужную карточку и сослаться на неё в запросе. При этом расшифровку размеров, стандарт и параметры поставляемой трубы нужно подтвердить. Не следует выводить фактический наружный диаметр только из букв DN, добавленных к числу в названии товара.

Например, можно отправить поставщику ссылку на позицию NK-Pi18*1 или NK-Pi22*1,2 и написать требуемые наружный диаметр и стенку словами. Отдельно запросить подтверждение этих размеров и совместимости с выбранным соединением. Так карточка становится точкой начала подбора, а не заменой технических данных.

Что указать в заявке на нержавеющую трубу

Укажите наружный диаметр и толщину стенки в миллиметрах, материал по проекту, требуемый стандарт и способ изготовления, если они заданы. Добавьте длину отрезков и количество: общая потребность в метрах не всегда равнозначна набору удобных для монтажа заготовок. Для подбора передайте среду, рабочие температуру и давление, способ соединения и данные ответной детали. Если нужен определённый документ о качестве или прослеживаемость партии, обозначьте это до заказа.

Пример понятного запроса: «Нужна нержавеющая труба с наружным диаметром 18 мм и стенкой 1 мм, материал AISI 304. Общая потребность 12 м, нужны два цельных отрезка по 6 м. Стандарт и исполнение просьба подтвердить. Соединение и условия эксплуатации указаны в приложенной спецификации». Числа здесь условные и не описывают стандартную длину товара NEWKEY. Если в вашем проекте стандарт уже задан, его указывают прямо, а не заменяют просьбой подобрать любой аналог.

Когда исходных данных не хватает, полезно разделить известное и неизвестное. Например: наружный диаметр измерен, стенка пока не определена, маркировка не читается, замена нужна для существующего соединения. Приложите фото общего узла, торца доступного образца и обозначения фитинга. Такой запрос оставляет технические вопросы открытыми и позволяет последовательно их уточнить. Догадка о размере, записанная как точное требование, только усложнит подбор.

Частые вопросы о размерах нержавеющих труб

DN15 означает наружный диаметр 15 мм?

Нет, считать эти записи равнозначными без документации нельзя. DN15 является номинальным обозначением. Наружный диаметр определяется размерным рядом применяемой трубы. Если продавец использует DN в названии позиции нестандартным образом, нужно отдельно уточнить, какой геометрический размер имеется в виду. Для заказа лучше получить подтверждение наружного диаметра и стенки в миллиметрах.

Можно поставить трубу с тем же наружным диаметром, но другой стенкой?

Только после проверки условий замены. Другая стенка изменяет внутренний диаметр и может не соответствовать требованиям соединительной системы или сварного узла. Нужно сверить проект, документы трубы и ответных деталей. Факт, что изделие помещается в фитинг или внешне совпадает со старым, не отвечает на все вопросы о пригодности такого соединения.

Если паспорта нет, какую информацию можно подготовить самостоятельно?

Можно сохранить маркировку, описать назначение линии, собрать рабочие условия, измерить доступный образец и указать требуемые длины. Также полезны сведения о фитинге или арматуре, к которым должна подойти труба. Но измерение не подтверждает состав стали, выполненные испытания и допустимый рабочий режим. Недостающие сведения получают у поставщика или изготовителя, а необходимые проверки назначают отдельно.

Что важно запомнить

Для точного заказа нержавеющей трубы различают наружный диаметр, толщину стенки, внутренний проход и DN. Запись размера раскрывают словами, а совместимость проверяют по стандарту и требованиям соединения. Если документов нет, измерения помогают подготовить запрос, но не заменяют сведения о материале и рабочих ограничениях. Чем точнее описаны размеры, длины и условия применения, тем проще подтвердить подходящее исполнение до покупки.
