Ниппель приварной: для чего нужен и как подобрать под трубу и резьбу

Приварной ниппель соединяет сварной участок трубопровода с резьбовой деталью. Один его конец приваривают, на другой навинчивают арматуру или фитинг с подходящей внутренней резьбой. Такой переход нужен, когда на стальной трубе требуется резьбовое подключение. При выборе проверяют обе стороны детали: обозначение резьбы, размеры сварного конца, толщину стенки и длину. Ошибка в любом из этих параметров может помешать сборке, даже если номинальный размер указан верно.

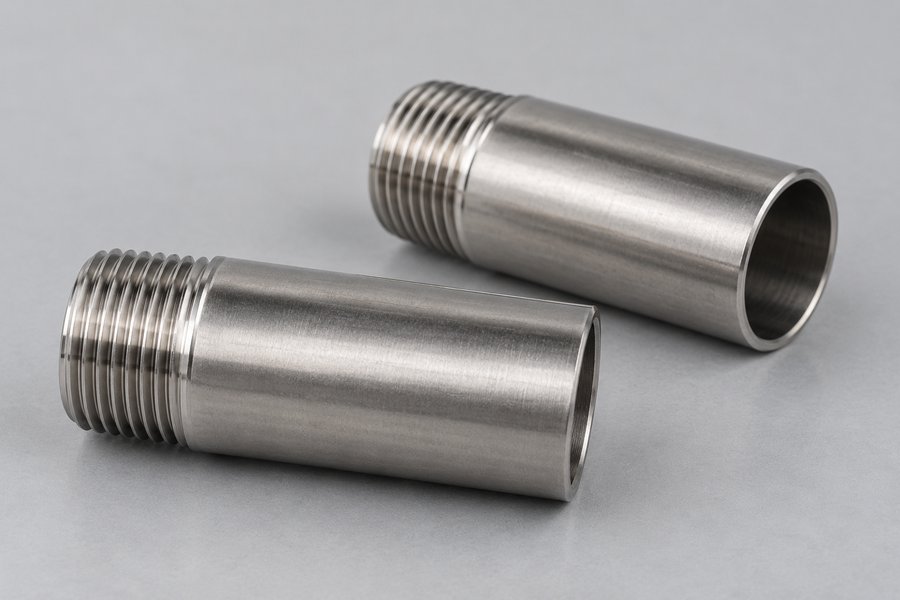

Что такое приварной ниппель

Как выглядит деталь

В рассматриваемом исполнении это короткий полый патрубок с наружной резьбой на одном конце и участком без резьбы на другом. Через внутреннее отверстие проходит рабочая среда. Резьбовая часть служит для присоединения ответной детали, а второй конец предназначен для сварного соединения. Форма торца, длина гладкого участка и толщина стенки зависят от исполнения. Эти размеры смотрят на чертеже, особенно если ниппель подбирают к уже существующему трубопроводу.

Слово «ниппель» в названии не всегда означает одинаковую конструкцию. В каталогах встречаются резьбовые, переходные и приварные варианты. Поэтому при заказе полезно сразу указывать оба присоединения: наружная резьба с одной стороны, конец под сварку с другой. Такая запись понятнее короткого «ниппель DN25», под которым поставщик может подразумевать другую деталь.

Как устроен приварной ниппель NEWKEY

В каталоге NEWKEY приварные ниппели относятся к серии NK-NE. На опубликованном чертеже видны наружная резьба с одного конца и гладкая часть с другого. В ассортименте представлены варианты с обозначением материала AISI 304 и AISI 316. Выбранный типоразмер можно найти в разделе приварных ниппелей из нержавеющей стали. Размеры, исполнение резьбы и рабочие ограничения нужно сверять для конкретного артикула.

Ниппель не регулирует и не перекрывает поток: внутри него нет запорного механизма. Если к нему подключают кран, функции разделены. Ниппель образует переход между соединениями, а кран управляет потоком. При замене крана приваренная часть может остаться на месте, если состояние резьбы и самого ниппеля позволяет повторную сборку и предусмотрен доступ для демонтажа.

Где применяется ниппель под приварку

Подключение резьбовой арматуры к сварному участку

Типичная задача: трубопровод собирают сваркой, а выбранная арматура имеет внутреннюю резьбу. Приварной ниппель позволяет подготовить наружное резьбовое присоединение на конце участка. При этом заранее проверяют, хватит ли места для навинчивания корпуса и дальнейшего обслуживания. Компактность детали удобна, но слишком короткий вылет может помешать работе ключом или установке оборудования рядом с трубой. Например, к подготовленному патрубку предполагается подключить муфтовый кран. Для сборки нужны подходящие резьбы, предусмотренное уплотнение и возможность повернуть кран при навинчивании. Если с обеих сторон крана уже находятся неподвижные участки, одной пары приварных ниппелей может оказаться недостаточно для удобной сборки и снятия. Порядок монтажа и разъёмные элементы продумывают до сварки.

Отводы, дренажные и приборные подключения

Приварной патрубок с резьбой может использоваться в предусмотренном проектом отводе, сливном узле или подключении оборудования. Здесь особенно важно понимать, к чему именно он приваривается: к концу трубы, готовому отводу или элементу ёмкости. Геометрия и требования к этим соединениям различаются. Наличие подходящего резьбового конца не подтверждает, что деталь можно приварить в любом месте стенки трубы или резервуара. Если нужен вварной отвод на действующей конструкции, размеры отверстия, необходимость усиления, способ сварки и контроль задаются проектным решением. Приварной ниппель сам по себе не заменяет расчёт такого узла. Для подключения прибора дополнительно сверяют присоединение самого прибора: у него может быть наружная резьба, специальное уплотнение или другой стандарт. В таком случае потребуется иная ответная деталь.

Чем приварной ниппель отличается от резьбового и бочонка

Главное различие находится на концах детали. У обычного резьбового ниппеля наружная резьба предусмотрена с обеих сторон. У приварного одна сторона остаётся под сварку. Поэтому заменить один другим только по совпадению размера нельзя. Полезно оценивать сразу всю пару соединений: что уже есть на трубопроводе и что будет установлено с другой стороны.

Деталь	Присоединения в рассматриваемом исполнении	Для какой задачи
Приварной ниппель	Наружная резьба и конец под сварку	Переход от сварного участка к внутренней резьбе ответной детали
Резьбовой ниппель	Наружная резьба с двух сторон	Соединение деталей с внутренними резьбами
Бочонок	Короткий трубчатый элемент с наружными резьбами по концам	Резьбовое соединение; геометрию и длину сверяют по чертежу
Классический сгон	Наружные резьбы разной длины	Сборка соединения с муфтой и контргайкой при предусмотренной схеме монтажа

Терминология в коммерческих каталогах может различаться. Чтобы получить нужную деталь, к названию добавляют размеры и описание концов, а при необходимости прикладывают чертёж. Подробное устройство классического сгона разобрано в статье о различиях сгона и бочонка. Здесь важно одно: длинная резьба сгона и гладкая часть приварного ниппеля выполняют разные задачи.

Почему резьба ещё не делает узел удобным для разборки

Резьбовое соединение можно разобрать, если есть возможность вращать нужную деталь и вывести её из зацепления. В тесном узле это не всегда получается. Корпус может упираться в стену, соседнюю трубу или другую арматуру. Поэтому для обслуживания оценивают пространство вокруг оборудования и порядок его снятия. Доступ только к гайке или небольшому участку трубы ещё не означает, что узел получится разобрать. Когда требуется снимать оборудование без вращения его корпуса или труб, рассматривают предусмотренное проектом разъёмное соединение. Например, подходящую американку или фланцевый узел. Приварной ниппель при этом может остаться частью обвязки. Но требование к разборке нужно решать отдельно, до того как положение и длина патрубков будут окончательно зафиксированы сваркой.

Какие размеры проверить перед заказом

DN служит обозначением номинального размера. Его нельзя принимать за точный результат измерения наружного диаметра резьбы или трубы. Дюймовое обозначение трубной резьбы также не переводят в наружный диаметр простым умножением на 25,4. Например, запись 1/2 дюйма в названии трубного фитинга не означает, что штангенциркуль должен показать 12,7 мм по вершинам резьбы. Практически это означает следующее: для существующей детали сначала устанавливают стандарт и размер присоединения. Если маркировка отсутствует, измерения используют вместе с таблицами и резьбовыми калибрами, а не вместо них. Случайно подобранный ниппель иногда удаётся наживить на несколько витков. Этого недостаточно для подтверждения совместимости и возможности герметичной сборки.

Наружный диаметр и толщина стенки сварного конца

На стороне под сварку проверяют наружный диаметр, внутренний проход и толщину стенки. Эти данные сопоставляют с ответным элементом и предусмотренной конструкцией шва. Две детали одного DN могут иметь разные фактические размеры. Если их торцы заметно отличаются по стенке или диаметру, вопрос решают по проекту и технологии сварки. Самовольная расточка или обточка меняет геометрию и требует отдельного обоснования. Удобная запись для заявки на трубу содержит наружный диаметр и толщину стенки, например D×s, где D обозначает диаметр, s обозначает стенку. Для ниппеля дополнительно нужен чертёж выбранного исполнения. Так поставщик сможет проверить именно сварную сторону. Одно обозначение резьбы описывает только второе присоединение и не даёт всей информации для стыковки.

Общая длина и длина участка без резьбы

Длина влияет на расположение подключаемой детали относительно трубы, стены или поверхности оборудования. От неё зависит доступ к резьбе, инструменту и зоне сварки. При подборе учитывают общую длину ниппеля и то, какая часть останется доступной после сборки. Если на чертеже приведена только общая длина, а гладкий участок критичен для узла, его размер стоит запросить отдельно. Выбирать максимально длинную деталь без необходимости тоже неудобно. Подключённое оборудование окажется дальше от опоры, а выступающий патрубок займёт больше места. Особенно это заметно с тяжёлой арматурой. Ниппель не следует рассматривать как универсальную опору: нагрузки от оборудования и трубопровода учитывают при проектировании узла. Избыточную длину не компенсируют затяжкой резьбового соединения.

Что указать	Зачем это нужно
Размер и стандарт наружной резьбы	Проверить совместимость с внутренней резьбой ответной детали
Наружный диаметр и стенку сварной стороны	Согласовать стыковку с трубой или патрубком
Общую длину и нужный вылет	Разместить арматуру и оставить доступ для сборки
Материал обеих соединяемых деталей	Проверить пригодность к среде и подготовить технологию сварки
Рабочие давление и температуру	Сопоставить условия с ограничениями изделия и всего соединения
Среду и её состав	Выбрать материал и способ уплотнения
Схему или фотографию места установки	Проверить возможность монтажа и последующего снятия оборудования

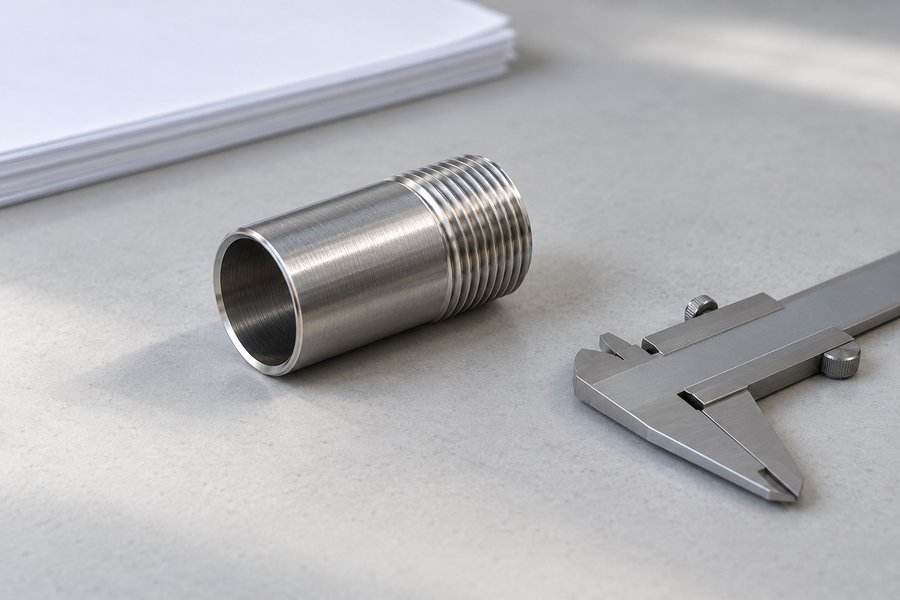

Как проверить резьбу приварного ниппеля

В трубопроводных соединениях применяют разные стандарты резьбы. Обозначения G, R и NPT описывают разные исполнения. У них могут отличаться профиль, конусность и требования к соединению. Одинаковый номинальный размер не делает их автоматически взаимозаменяемыми. Для заказа нужны полное обозначение наружной резьбы ниппеля и данные ответной внутренней резьбы. Если поставщик указывает только «трубная резьба», этого может быть недостаточно для уже заданного узла. Нужно уточнить стандарт. Особенно важно это при соединении деталей разных производителей. Общий разбор обозначений и размеров есть в статье о подборе резьбового фитинга для стальной трубы. Для конкретного ниппеля опираются на его документацию, а не на тип резьбы похожего изделия из соседней категории.

Где должно находиться уплотнение

Способ уплотнения определяется конструкцией соединения. В одних резьбовых парах герметичность обеспечивают в резьбе с подходящим уплотнительным материалом. В других для этого предусмотрены торцевая прокладка, кольцо или специальная посадочная поверхность. Поэтому универсальный совет «намотать побольше ленты» для любого ниппеля неверен. Сначала определяют, как должно уплотняться конкретное соединение. Уплотнительный материал выбирают с учётом среды, температуры, давления и инструкции на соединяемые изделия. Не стоит назначать одинаковое число витков ленты или единый момент затяжки для всех размеров. Результат зависит от резьбы и способа уплотнения. Если деталь идёт с перекосом, заедает или требует необычно большого усилия уже в начале сборки, соединение проверяют, не пытаясь дотянуть его любой ценой.

Как выбрать материал ниппеля

Нержавеющий ниппель и рабочая среда

Материал подбирают под условия контакта со средой. Для заявки полезны её название, состав, температура и особенности эксплуатации. Например, слово «вода» может означать разные по составу жидкости, а периодическая промывка может создавать условия, отличающиеся от обычного режима. Если в системе есть моющий раствор, его тоже учитывают при оценке совместимости. В каталоге встречаются ниппели из разных марок нержавеющей стали. Нельзя выбирать марку только по правилу «дороже значит подходит для всего». Также нельзя делать вывод о химической стойкости по внешнему блеску детали. Для ответственного применения проверяют обозначение материала и документы поставки. Если по условиям проекта требуются конкретная марка, сертификат или прослеживаемость партии, эти требования указывают до заказа.

Совместимость с материалом трубы

При сварке важны материалы обеих деталей. Нержавеющий ниппель и нержавеющая труба не обязательно изготовлены из одной марки. А соединение с углеродистой сталью требует отдельного выбора технологии. Сварочные материалы, подготовку и режим назначают для конкретной пары. Общее слово «нержавейка» в заявке не заменяет сведения о составе металла. Если материал существующей трубы неизвестен, лучше установить его до выбора детали и выполнения работ. Особенно это важно при ремонте старого оборудования, где на одном участке могли оказаться элементы разных поставок. Внешне похожие патрубки не дают достаточного основания для выбора присадки, тепловложения или допустимых условий эксплуатации готового соединения.

Как учитывать давление и температуру

Допустимые условия работы определяют для выбранного изделия и собранного узла. В обозначении PN нет информации о качестве будущего сварного шва, совместимости резьбы или свойствах уплотнительного материала. Поэтому при заказе сообщают реальное рабочее давление и температуру, включая предусмотренные проектом особые режимы. Значения из одной карточки товара нельзя автоматически распространять на любые приварные ниппели. Температурный предел нержавеющей стали сам по себе тоже не является пределом всей сборки. Ограничения могут задавать резьбовое уплотнение, подключённый прибор или арматура. Если паспорт не содержит нужных данных, их запрашивают у поставщика. Подменять отсутствующую характеристику цифрой из каталога другого производителя нельзя, даже когда внешне детали почти одинаковы.

Что проверить при монтаже

Подготовка сварного соединения

Монтаж начинают с проверки деталей: соответствуют ли они чертежу, нет ли повреждений, загрязнений, деформации торцов или резьбы. Затем уточняют положение ниппеля в узле и доступ для дальнейшего подключения. Работы на трубопроводе выполняют после его отключения, сброса давления и подготовки по установленному порядку. Наличие небольшого отверстия или малого диаметра не отменяет этих условий. Подготовку торцов, необходимость фаски, зазор и способ сварки задаёт технология для выбранной конструкции соединения. Универсальную фаску или сварочный ток по одному слову «ниппель» назначить нельзя. Они зависят от материала, стенки и требований к узлу. Если изделие поставляется с подготовленным торцом, его геометрию сохраняют либо изменяют только в рамках согласованной технологии.

Защита резьбы и соседних деталей

Резьбовую часть защищают от загрязнения и сварочных брызг. Заранее учитывают, какие элементы находятся рядом с зоной нагрева. Уплотнения крана, пластмассовые части и измерительные приборы могут быть чувствительны к температуре. Последовательность сборки выбирают по технологии работ и инструкциям на оборудование. Приваривать ниппель с уже навинченным прибором без такой проверки нельзя. После сварки оценивают состояние соединения и резьбы, выполняют предусмотренную обработку поверхности и контроль. Для нержавеющей стали чистота зоны шва важна для коррозионной стойкости. Сварочные окислы и загрязнение частицами обычной стали могут ухудшить состояние поверхности. Способ очистки выбирают по технологическим требованиям; наличие ровного наружного валика ещё не подтверждает качество всего соединения.

Резьбовая сборка и проверка герметичности

К резьбовой сборке переходят после завершения предусмотренных сварочных операций и охлаждения узла. Проверяют резьбу, применяют согласованный способ уплотнения и подходящий инструмент. Усилие не должно передаваться через чувствительные части оборудования. Если на ниппеле нет граней под ключ, способ удержания детали нужно продумать заранее, чтобы не повредить её поверхность или тонкую стенку. Готовый участок проверяют по программе испытаний, принятой для системы. Давление, среду испытания и критерии приёмки не выбирают произвольно по размеру ниппеля. При выявлении течи сначала определяют место: сварной шов, резьбовой стык или соседняя деталь. Соединение ремонтируют после безопасного отключения и подготовки. Попытка подтянуть или подварить нагруженный узел не является нормальным способом устранения дефекта.

Как сформулировать заявку на приварной ниппель

Удобная заявка описывает изделие с двух сторон. Например: «Ниппель приварной из нержавеющей стали, наружная резьба по указанному стандарту с одного конца, второй конец под сварку с трубой D×s. Нужная длина такая-то, материал такой-то. Среда, давление и температура указаны ниже». Вместо неопределённых размеров подставляют данные проекта или чертежа. Если точное исполнение пока неизвестно, это отмечают как вопрос для подбора. При замене существующей детали полезны её маркировка, фотография и измерения доступных размеров. Однако фотография не подтверждает марку стали и стандарт резьбы. Для окончательного заказа нужны проверяемые характеристики. В разделе нержавеющих фитингов NEWKEY можно сопоставить приварные и резьбовые варианты, а затем согласовать конкретный артикул под схему соединения.

Частые вопросы о приварных ниппелях

Можно ли сделать приварной ниппель из обычного бочонка?

Такая переделка меняет исходное изделие. После обрезки нужно заново оценивать длину, стенку, подготовку торца, материал и пригодность к сварке. Характеристики купленного бочонка не подтверждают автоматически свойства изменённой детали. Для штатного монтажа проще подобрать предусмотренное приварное исполнение нужной длины. Изготовление по месту должно опираться на техническую документацию.

Можно ли приварить ниппель непосредственно к стенке ёмкости?

Возможность зависит от конструкции ёмкости и проектного решения. Требуется проверить назначение патрубка, нагрузки, геометрию врезки, сварное соединение и порядок контроля. Если ёмкость работает под давлением, сам факт наличия у ниппеля подходящего PN не разрешает изменение её конструкции. Для готового оборудования используют согласованное решение изготовителя или проектировщика.

Нужна ли герметизация со стороны сварки?

В исправном сварном соединении герметичность обеспечивает выполненный и проверенный шов. Резьбовой уплотнитель предназначен для соответствующего резьбового стыка и не служит способом исправления дефектов сварки. Если течь находится в зоне шва, устанавливают причину и ремонтируют соединение по принятой технологии.

Можно ли снять ниппель без разрезания трубы?

Навинченную ответную деталь можно снять при подходящей конструкции и доступе. Сам приваренный ниппель обычным откручиванием не снимается: его сварная сторона образует неразъёмное соединение. Поэтому место установки и возможность замены учитывают заранее. Если нужен регулярно разъединяемый участок, соответствующее соединение закладывают в схему обвязки. При выборе приварного ниппеля удобно идти от двух присоединений: сначала установить, какая резьба нужна оборудованию, затем проверить сварной конец по трубе и чертежу. После этого согласовать длину, материал и рабочие условия. Такой порядок помогает выбрать конкретную деталь и заранее увидеть, хватит ли места для сварки, резьбовой сборки и последующего обслуживания.
