Фитинги: виды и особенности

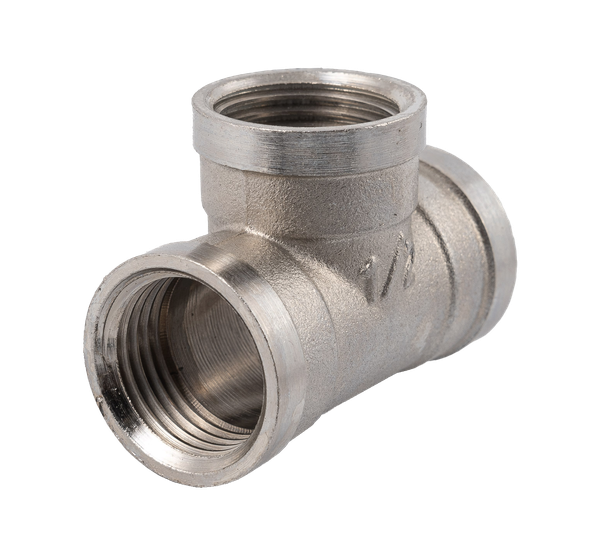

Тройник — разновидность фитинга, соединительная деталь трубопровода с тремя отверстиями, позволяющая подключать к основной трубе дополнительные ответвления. В зависимости от конструкции делятся на равнопроходные (в случае, если патрубки равны) и переходные (если патрубки разного диаметра).

В каталоге NewKey представлены муфтовые тройники, различающиеся размещением резьбы: у одних резьба всегда внутри (вр/вр/вр), у других на одном из патрубков резьба снаружи (вр/нр/вр).

Также в этом разделе можно указать крестовины — их задача та же, что и у тройника, но различие в количестве возможных ответвлений.

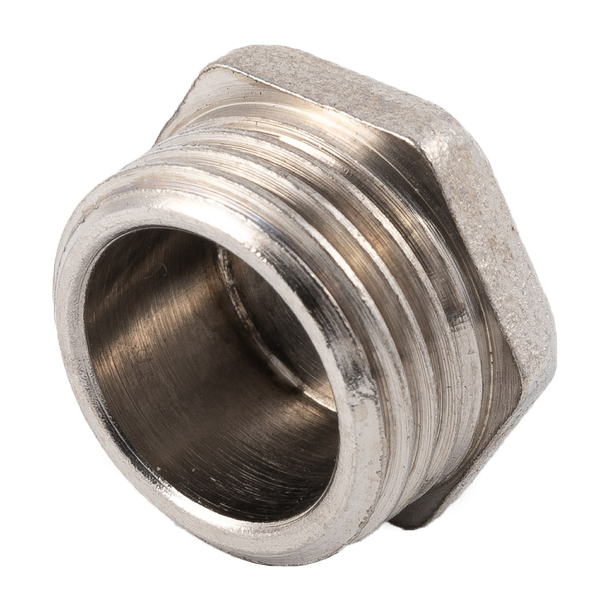

Заглушка — разновидность фитинга, предназначенная для закрытия концевых отверстий в трубопроводах и изготовления ёмкостей. Как и в случае с тройниками, в номенклатуре NewKey представлена с наружной или внутренней резьбой.

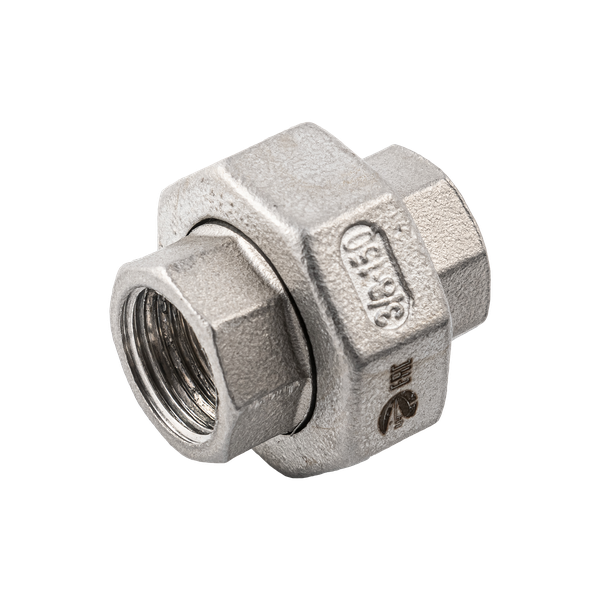

Американка — это элемент, который позволяет быстро и удобно соединять и разъединять трубы или арматуру без поворота самих деталей. Американка состоит из трех частей: двух патрубков и гайки. Так например можно демонтировать часть трубопровода без осевого вращения трубы, что в большинстве случаев очень удобно.

Есть несколько разновидностей американок: полностью муфтовые (с различными комбинациями наружной и внутренней резьбы), сварные, а также варианты, где с одной стороны соединение под приварку, а с другой резьба.

Муфты применяются для соединения двух участков трубы, рукава, шланга. Мы работаем в основном с двумя видами муфт — равнопроходными и переходными (у первых диаметр с обеих сторон равный, а у вторых отличается).

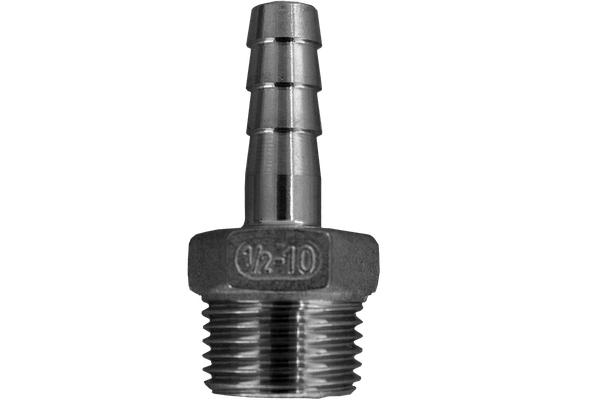

Штуцер елочка— элемент трубопровода, прежде всего использующийся для соединения с гибким шлангом. Штуцеры, представленные в каталоге NewKey, с одной стороны имеют резьбу, а с другой особой формы крепление для шланга. Такое крепление называют "елочка" из-за сходства с деревом.

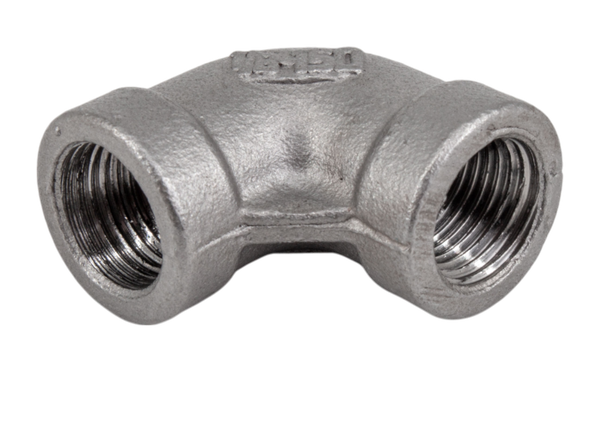

Отвод — это изделие, предназначенное для изменения направления потока жидкости или газа в трубопроводе. Для того, чтобы дать характеристику отвода, нам необходимо знать тип присоединения (приварной или муфтовый, если муфтовый, то где располагается резьба), а также угол изгиба — 45, 60, 90 или 180°.

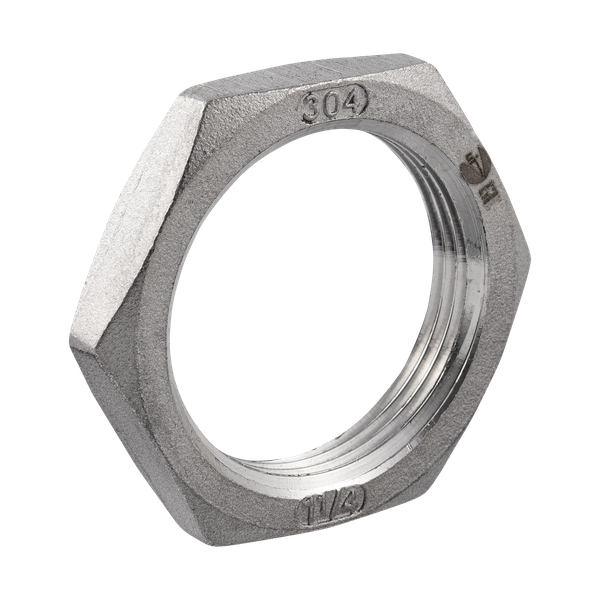

Контргайка — это вспомогательная резьбовая деталь, которая используется для фиксирования и предотвращения самопроизвольного ослабления соединения. Отличие контргайки от обычной гайки заключается в функции и способе применения.

• Обычная гайка — это основной крепёжный элемент, предназначенный для соединения деталей с помощью резьбы.
• Контргайка — это вспомогательный элемент, предотвращающий самопроизвольное ослабление основной гайки. Она обеспечивает защиту соединения от вибраций, температурных расширений и других факторов, вызывающих ослабление резьбовых соединений.

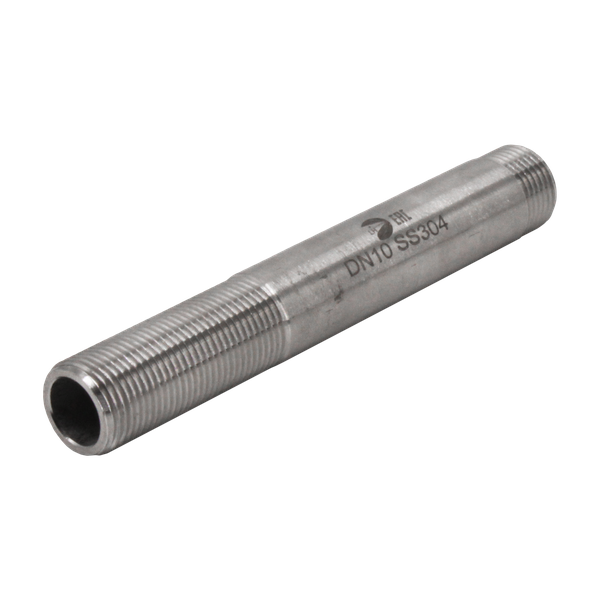

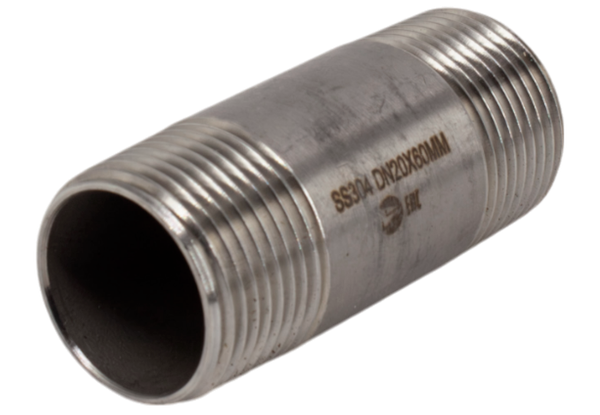

Ниппели — это короткие отрезки труб с наружной резьбой с обеих сторон. Могут быть приварными или резьбовыми. Выделяют также переходные ниппели, у которых отличается диаметр с разных сторон.

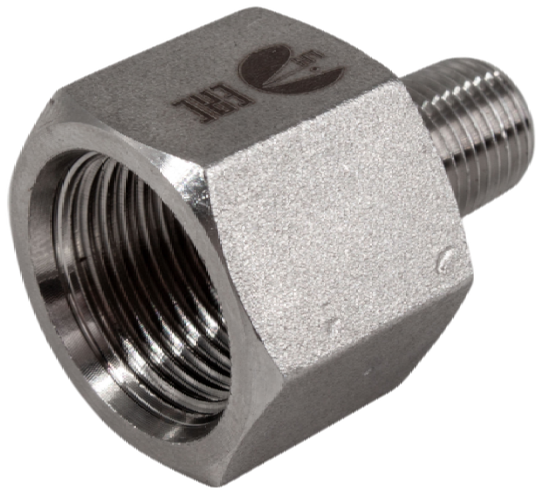

Футорка — это вид фитинга, у которого есть наружная резьба для соединения меньшего диаметра и внутренняя резьба для соединения большего диаметра. Причем у обычной футорки больше диаметр внешней резьбы, а у обратной футорки — наоборот, больше диаметр внутренней резьбы.

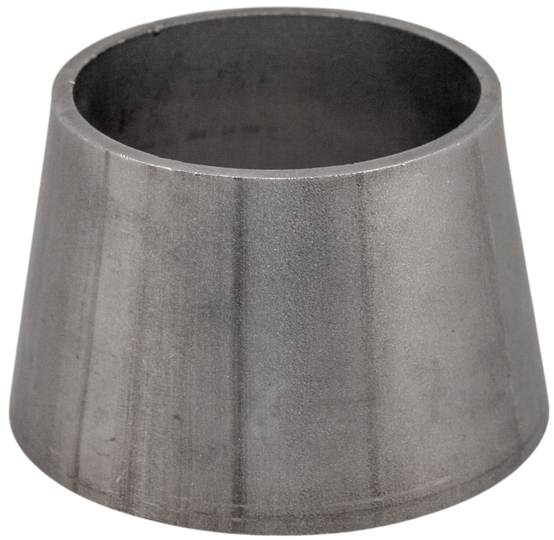

Переход — это соединительный фитинг, предназначенный для стыковки трубопроводных элементов с разными диаметрами и обеспечивающий плавное изменение сечения трубопровода. Существуют концентрические и эксцентрические переходы. Концентрический имеет форму усеченного конуса, центры входного и выходного отверстий которого располагаются на одной линии (проще говоря, такой переход симметричный). Эксцентрический обладает смещенными центрами отверстий. В разрезе напоминает прямоугольную трапецию.
