Фитинги: виды соединений, выбор под монтаж и типовые ошибки

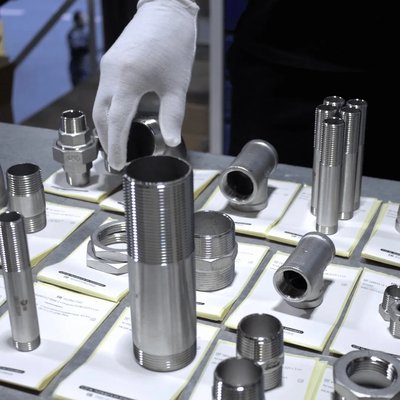

Фитинги редко получают столько внимания, сколько задвижки, краны или клапаны. Обычно их воспринимают как небольшие соединительные детали, которые просто «дособирают» трубопровод. На практике всё наоборот: именно фитинги во многом определяют, насколько аккуратным, герметичным и ремонтопригодным получится узел. Если с ними ошибиться, можно получить неудобный монтаж, постоянные подтёки, перекосы, лишние переходы и в итоге — переделку всего участка.

Это особенно заметно на реальных объектах. Хорошая труба и нормальная арматура сами по себе не спасают, если фитинг подобран без учёта среды, давления, способа монтажа и будущего обслуживания. Поэтому к фитингам лучше относиться не как к «мелочам», а как к полноценной части трубопроводной системы. В ассортименте «НьюКей» эта логика как раз читается очень чётко: фитинги рассматриваются как соединительные элементы, от которых напрямую зависят герметичность, надёжность и срок службы системы, а сам ассортимент собран под реальные монтажные задачи — соединение, поворот, переход, ответвление, подключение оборудования и сборку обслуживаемых узлов.

Что такое фитинги и зачем они нужны

Фитинг нужен там, где обычной прямой трубы уже недостаточно. Именно он помогает соединить два участка, изменить направление, сделать ответвление, перейти на другой диаметр или подключить арматуру, прибор и оборудование. В этом и состоит его основная функция: не просто «соединить металл с металлом», а собрать рабочую геометрию трубопровода без лишних решений и случайных обходов. «НьюКей» в своём описании раздела фитингов прямо выделяет эти задачи: фитинги формируют трассу трубопровода, обеспечивают подключение оборудования и арматуры, а также позволяют выполнять повороты, переходы и ответвления без нарушения целостности линии.

Почему от фитинга зависит больше, чем кажется

На практике фитинг влияет сразу на несколько вещей. Во-первых, на герметичность. Во-вторых, на удобство монтажа: можно ли вообще собрать узел в имеющемся пространстве, не приходится ли выворачивать трубу и стягивать несоосность. В-третьих, на обслуживание: можно ли потом разобрать соединение, снять арматуру, заменить элемент без резки линии. И, наконец, на совместимость материалов и режимов — не только по размеру, но и по среде, давлению и температуре. В ассортименте «НьюКей» представлены разные виды фитингов: там есть и базовые соединительные элементы, и вспомогательные детали, без которых корректно собрать узел часто просто невозможно.

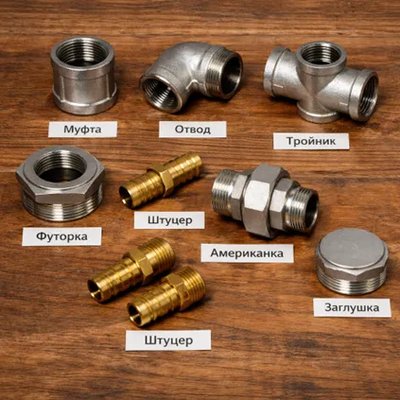

Какие фитинги бывают и где их обычно используют

Американка

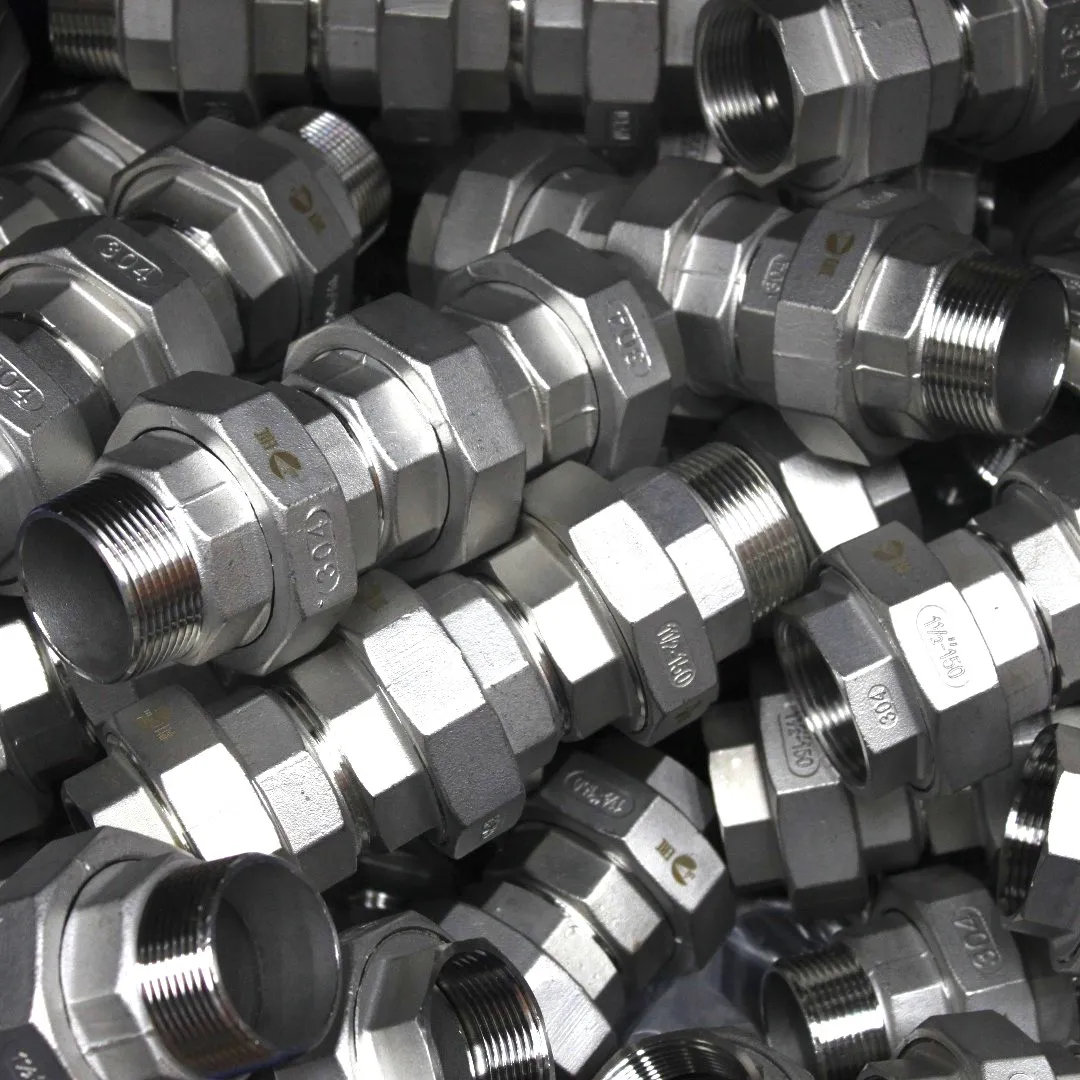

Американка — это разъёмный фитинг для тех мест, где узел нужно периодически разбирать. Обычно такие решения ставят при обвязке насосов, фильтров, теплообменников и запорной арматуры. Их главный плюс в том, что можно снять участок или элемент оборудования без проворачивания трубы. В ассортименте «НьюКей» американки представлены в нескольких вариантах присоединения: с внутренней и наружной резьбой, а также в комбинированных исполнениях, что позволяет подбирать их под конкретную монтажную схему.

Муфты

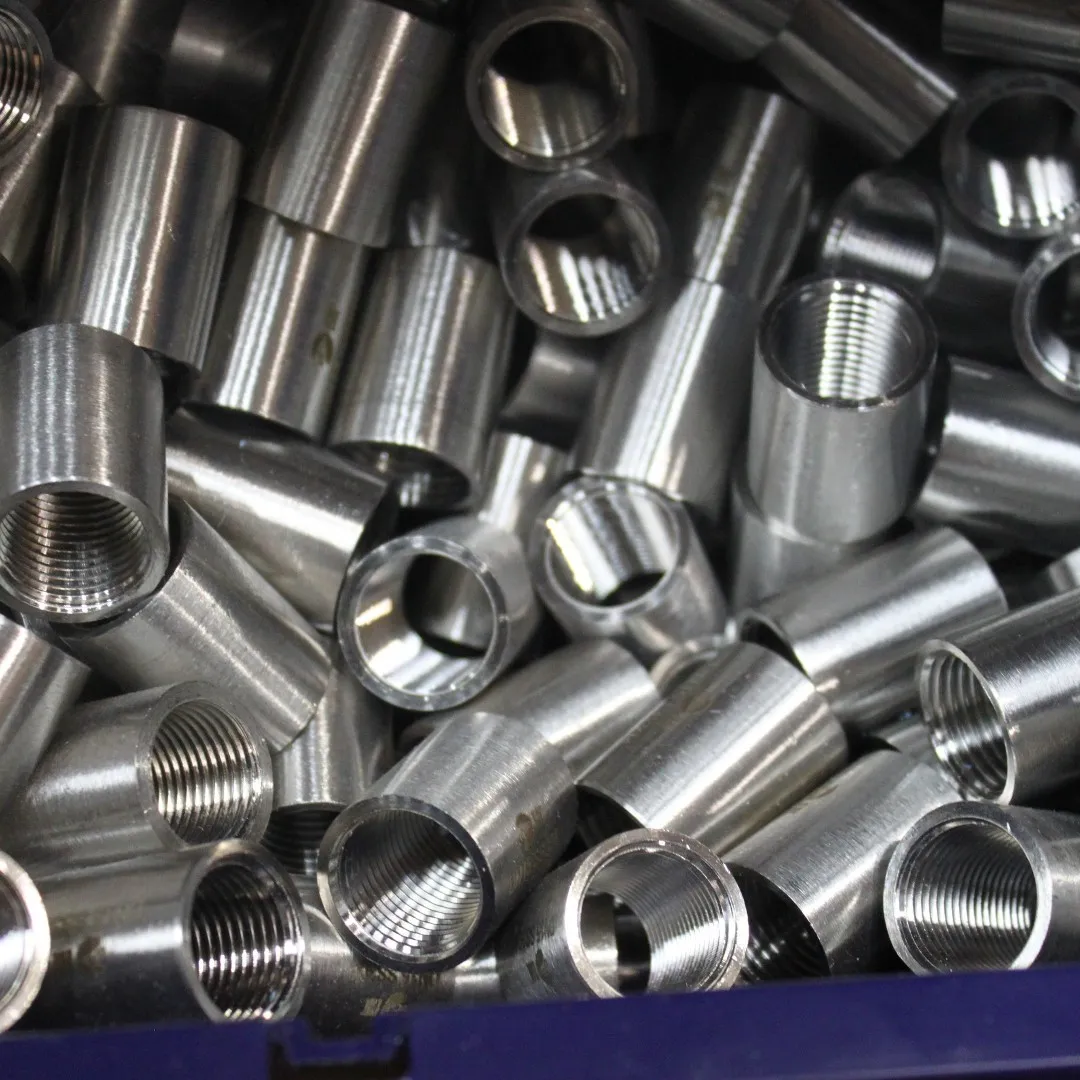

Муфта — один из базовых элементов прямого резьбового соединения. Здесь всё просто, но именно в такой простоте чаще всего и прячется ошибка: муфту воспринимают как «самую обычную деталь», хотя от её качества напрямую зависит герметичность узла. В линейке «НьюКей» есть равнопроходные муфты, которые сохраняют диаметр трубопровода, и переходные, которые позволяют корректно перейти на другой размер. Это как раз тот случай, когда правильный фитинг помогает собрать узел без лишней ступенчатости и ненужных переходников.

Ниппели, бочонки и ниппели под приварку

Ниппели используют для соединения элементов с внутренней резьбой. В ассортименте «НьюКей» есть резьбовые ниппели, переходные резьбовые ниппели, бочонки и ниппели под приварку. Логика здесь понятная: если нужен разборный узел, используют резьбовые решения, если требуется более жёсткое и постоянное соединение — смотрят в сторону приварных элементов.

Сгоны

Сгон — очень практичная деталь, особенно на ремонтах и в стеснённых условиях. Он нужен там, где невозможно провернуть трубу или участок линии, чтобы собрать обычное резьбовое соединение. Поэтому сгон часто выручает на реконструкции действующих инженерных систем и в тех местах, где монтаж идёт в уже сложившейся геометрии. «НьюКей» прямо описывает сгон именно как решение для таких ситуаций.

Отводы

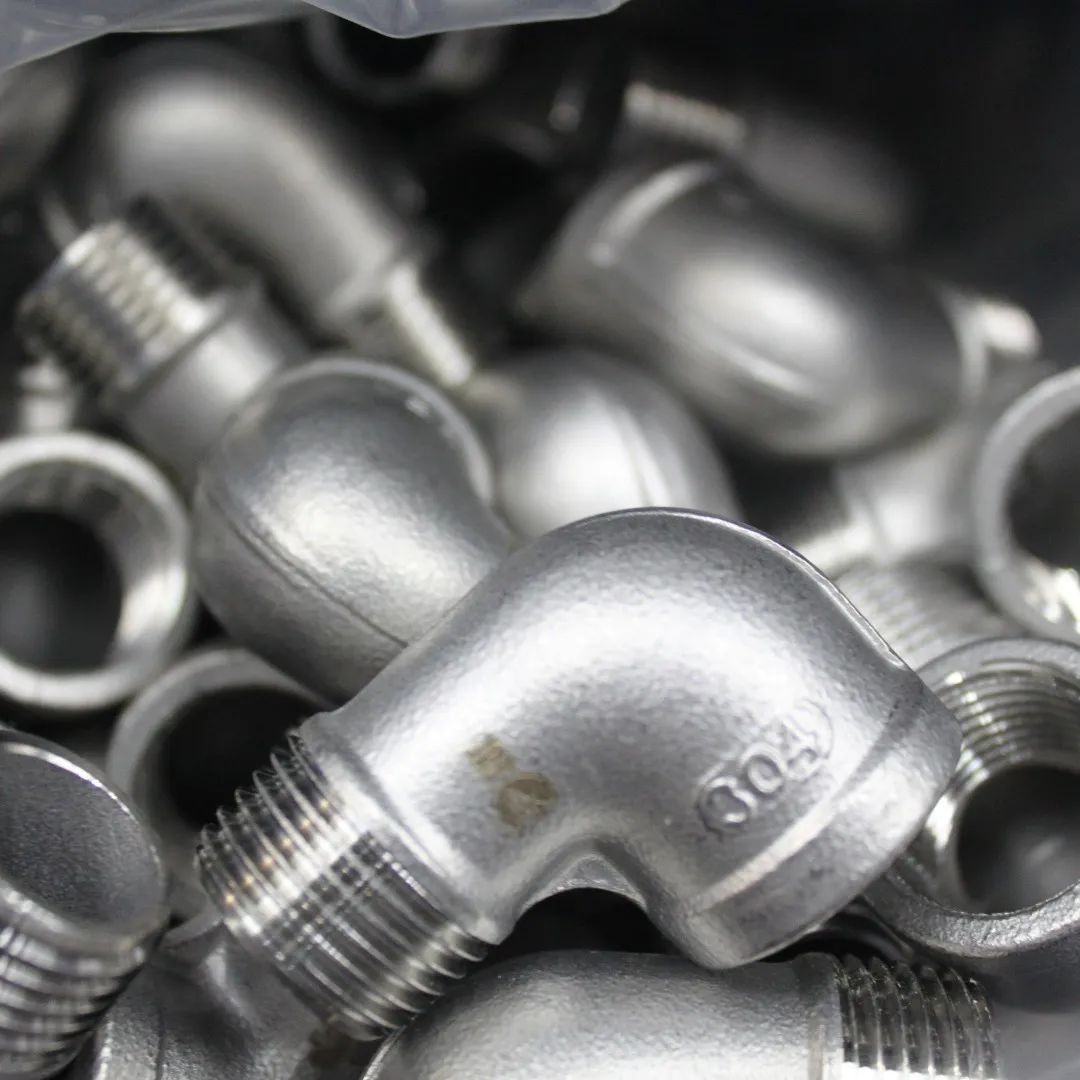

Отводы нужны для изменения направления трубопровода. В ассортименте «НьюКей» есть резьбовые отводы с разными типами присоединения, отводы на 45 градусов и приварные отводы. Важная деталь: в монтажной речи такие детали часто называют уголками, но в техническом смысле корректнее говорить именно «отвод». Для статьи это тоже полезно, потому что читатель часто ищет и по одному, и по другому слову.

Тройники и крестовины

Тройники нужны для формирования ответвлений от основной линии, а крестовины — для более компактной разводки по нескольким направлениям. Это уже не просто соединительные детали, а элементы, которые серьёзно влияют на компоновку узла. В ассортименте «НьюКей» тройники представлены в разных комбинациях резьбы, что удобно для сборки схем без лишних промежуточных переходов.

Переходы и футорки

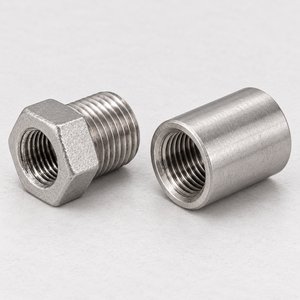

Переходы, футорки и обратные футорки нужны там, где приходится согласовывать разные диаметры и типы резьбы. Это очень рабочая группа деталей: без них узлы либо не собираются вообще, либо начинают обрастать случайными переходниками. В описании ассортимента «НьюКей» это отдельно подчёркнуто: такие элементы позволяют собирать трубопровод без избыточного количества промежуточных деталей.

Штуцеры, заглушки и контргайки

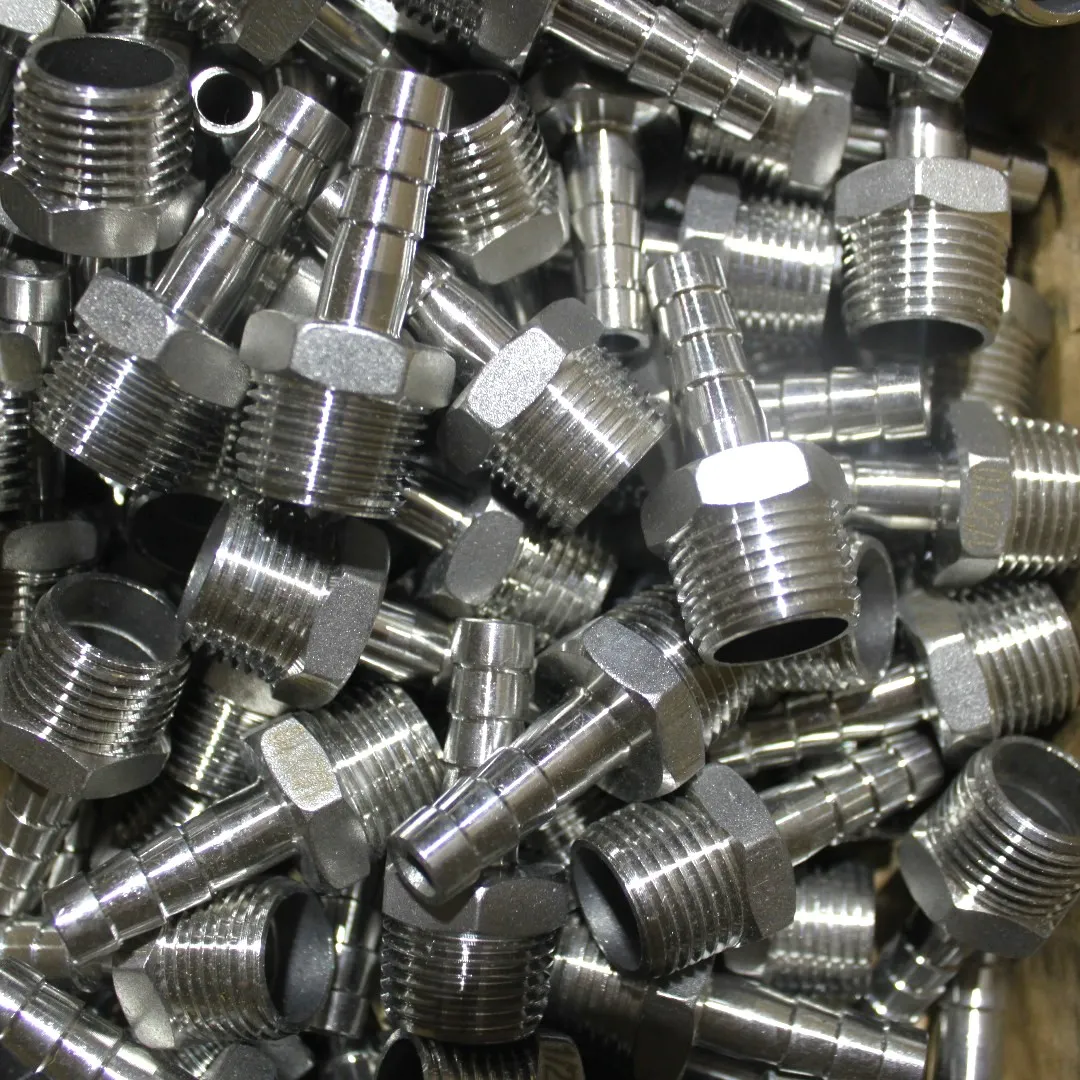

Штуцеры обычно применяют для подключения шлангов, линий отбора, вспомогательных контуров и оборудования. Заглушки нужны для временного или постоянного перекрытия патрубков и концов линий. Контргайки, в том числе с упором, используют для фиксации резьбовых соединений и удержания элемента в нужном положении. Это именно та группа деталей, без которых система может быть «собрана», но не будет аккуратной и устойчивой в эксплуатации.

Как выбирать фитинги под задачу, а не просто по размеру

Для того, что бы выбрать максимально подходящий фитинг для вашего случая необходимо проверить множество параметров: рабочая среда и температура, рабочее давление, необходимость разборности соединения, тип присоединения и геометрия узла. Это как раз тот случай, когда короткий список из ассортимента полностью совпадает с реальной инженерной логикой.

Рабочая среда и температура

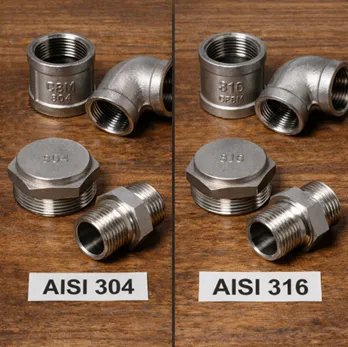

Первый вопрос — что именно идёт по линии. Обычная вода, горячая вода, пар, масло, химия, пищевая среда — всё это по-разному влияет на материал фитинга и на тип соединения. Температура тоже меняет картину. То, что спокойно работает на холодной линии, на горячей может уже требовать другого материала или другого способа присоединения.

Рабочее давление

На фитингах нельзя экономить по давлению. В описании «НьюКей» это прямо вынесено в отдельный блок: подбирать фитинг нужно не только по проектным параметрам, но и по реальным режимам, включая пусковые нагрузки и возможные гидроудары. Использование фитингов с недостаточным запасом по давлению повышает риск утечек и снижает надёжность узла.

Нужна ли разборность

Это ключевой вопрос, который очень часто забывают. Если узел потом нужно обслуживать, снимать с него арматуру или оборудование, разборное соединение часто оказывается правильнее. Если же участок постоянный и вскрывать его не планируется, приварной вариант может быть спокойнее и логичнее.

Тип присоединения и геометрия узла

Нельзя выбирать фитинг в отрыве от того, как реально будет собираться трубопровод. Нужно понимать, нужен ли поворот, переход по диаметру, ответвление, заглушка, можно ли провернуть трубу, есть ли место для нормального монтажа. Очень часто именно геометрия узла подсказывает, что здесь нужен не просто «фитинг того же размера», а конкретный сгон, переход, тройник или футорка.
