Фитинг «американка»: где он упрощает монтаж и обслуживание арматуры
Фитинг «американка» давно стал одной из самых удобных деталей в трубопроводной обвязке. Его ценят не за сложность конструкции и не за какой-то особый «премиальный» статус, а за вполне земную вещь: он позволяет быстро собрать и так же быстро разобрать узел без проворачивания трубы. Именно поэтому «американка» так часто появляется рядом с шаровыми кранами, фильтрами, насосами, счётчиками, теплообменниками и другой арматурой, которую рано или поздно приходится снимать, менять или обслуживать.
Но вокруг этого фитинга есть и обратная сторона. Из-за удобства его нередко начинают ставить почти везде, не задаваясь вопросом, действительно ли он здесь нужен. В результате в одних местах «американка» действительно экономит время и силы, а в других превращается просто в лишнее разъёмное соединение, которое добавляет узлу стоимость и ещё одну потенциальную точку утечки. Поэтому полезнее смотреть на неё не как на «обязательную хорошую деталь», а как на инструмент под конкретную задачу. Если понять, где именно она работает лучше других решений, ошибок становится заметно меньше.

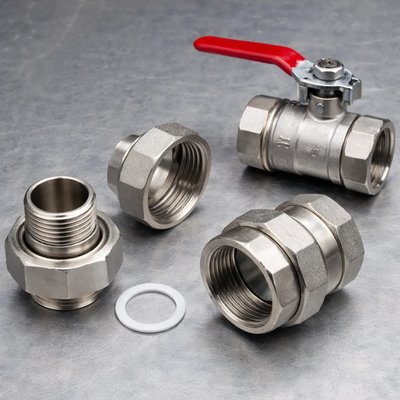

Что такое фитинг «американка» и как он устроен
Конструктивно «американка» — это разъёмное соединение, которое обычно состоит из двух присоединительных частей и накидной гайки. Смысл в том, что одна часть соединяется с одной стороной узла, вторая — с другой, а затем они стягиваются между собой гайкой. За счёт этого не нужно проворачивать трубу, арматуру или весь участок трубопровода, чтобы собрать соединение.
Именно в этом и заключается её главное удобство. Если обычная муфта требует определённой свободы для сборки, то «американка» позволяет работать там, где геометрия узла уже зафиксирована и возможности «покрутить» элементы почти нет.
Чем она отличается от муфты и сгона
Муфта — деталь простая и полезная, но она решает более прямолинейную задачу: соединить два резьбовых участка. Если узел нужно потом разбирать без лишних манипуляций, муфта уже не так удобна. Сгон тоже помогает в подобных ситуациях, особенно на ремонтах и в стеснённых условиях, но «американка» обычно компактнее и удобнее именно как обслуживаемое разъёмное соединение.
Поэтому разница здесь не в том, что одно решение «современное», а другое «старое», а в удобстве конкретной монтажной схемы. Когда нужно именно быстро собрать и разобрать узел, не трогая соседние участки, «американка» часто выигрывает.
Что сравниваем
В чём ключевое отличие
Американка
Позволяет собрать и разобрать узел без проворачивания трубы
Муфта
Хороша для соединения, но менее удобна для регулярной разборки
Сгон
Тоже помогает в монтаже, но обычно менее компактен и удобен в обслуживаемом узле
Где «американка» действительно упрощает монтаж
Одна из самых понятных областей применения — установка запорной арматуры. Если перед шаровым краном или после него стоит «американка», кран можно снять и заменить без того, чтобы разбирать заметную часть линии. Это особенно удобно в инженерных узлах, где арматура установлена плотно и где на демонтаж всегда жалко времени.
На практике это выглядит очень просто. Есть кран, который отработал свой срок или начал подтекать. Если он посажен «в глухую» на обычные резьбовые соединения, разборка может оказаться неудобной и долгой. Если же по обе стороны стоят разъёмные фитинги, задача становится в разы проще.

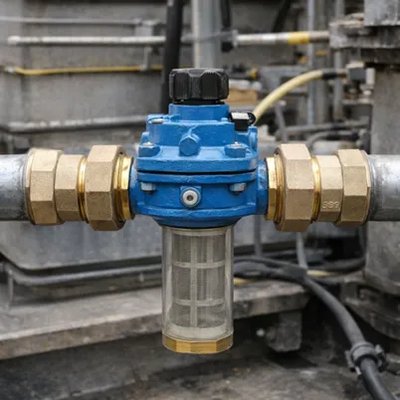

Подключение фильтров, насосов и приборов
Фильтры нужно чистить, насосы — иногда снимать, приборы — менять или поверять. Во всех этих случаях «американка» даёт именно то, за что её и ценят: быстрое разъединение без лишней борьбы с трубопроводом. Узел получается более обслуживаемым, а время ремонта или ревизии сокращается.
Это особенно полезно там, где оборудование стоит в шкафу, в тепловом пункте, в насосной или просто в тесной обвязке. В таких местах разница между «съёмным» и «несъёмным» узлом ощущается буквально руками.
Монтаж в стеснённых условиях
Есть узлы, где трубу физически невозможно нормально провернуть: не хватает места, рядом стены, насос, коллектор, другая арматура или уже собранный трубопровод. Вот здесь «американка» и показывает себя особенно хорошо. Она не решает все монтажные проблемы на свете, но позволяет собрать разъёмное соединение там, где обычная резьбовая схема начинает раздражать уже на этапе примерки.
Ситуация
Почему «американка» удобна
Установка запорной арматуры
Позволяет снять и заменить арматуру без разборки соседних участков
Подключение фильтра или насоса
Упрощает демонтаж для чистки, ремонта и обслуживания
Ограниченное пространство
Позволяет собрать узел там, где трубу нельзя свободно проворачивать
Где «американка» особенно полезна в обслуживании
Это, пожалуй, главное практическое достоинство. Когда арматуру нужно менять, никто не хочет разбирать пол-линии ради одного элемента. Если узел заранее собран с разъёмными фитингами, замена проходит быстрее, спокойнее и чище.
Это особенно заметно в системах, где арматура считается расходной частью эксплуатации: фильтры, небольшие краны, отдельные регулирующие элементы, узлы после счётчиков или перед оборудованием. В таких местах «американка» даёт очень понятную выгоду.
Очистка фильтров и ревизия узлов
Если фильтр забивается регулярно, его приходится вскрывать и обслуживать. При плохой обвязке это превращается в отдельную монтажную задачу. При нормальной — в обычную техническую операцию. Именно поэтому перед фильтрами и после них разъёмные соединения почти всегда выглядят разумно.
Ремонт без разрушения соседних участков
Хороший обслуживаемый узел — это тот, который можно разобрать локально. Не ломая соседние соединения, не проворачивая трубу и не пытаясь «натянуть» геометрию обратно после ремонта. И вот в этой логике «американка» действительно работает отлично.
Узел
Что упрощает «американка»
Фильтр
Быстрое снятие для очистки и обслуживания
Кран или клапан
Замена без разборки большого участка трубопровода
Насос или прибор
Удобный демонтаж без повреждения соседних соединений
Какие бывают «американки» и почему это важно
Прямая «американка» нужна для обычного линейного участка. Угловая помогает одновременно решить задачу поворота и разъёмного соединения. Это удобно, если место ограничено и не хочется собирать узел из нескольких отдельных деталей.
С внутренней и наружной резьбой
Здесь всё упирается в компоновку. Нужно смотреть не только на размер, но и на то, куда именно фитинг будет вкручиваться: в кран, в фильтр, в коллектор, в трубу или в переходник. Ошибка на этом уровне обычно не драматична, но всегда раздражает: узел либо не собирается, либо собирается через лишнюю промежуточную деталь.
По материалу
«Американки» бывают латунные, нержавеющие и стальные в зависимости от назначения узла. Для воды и обычных инженерных систем латунь часто оказывается достаточной. Для более требовательных условий, влажной среды, химии или пищевых линий логичнее смотреть на нержавеющие исполнения. Материал здесь важен не «для красоты», а для того, чтобы узел прожил столько же, сколько и остальная обвязка.
По типу уплотнения
У «американки» важен не только сам факт разъёмности, но и то, за счёт чего она держит герметичность. Есть исполнения с плоским уплотнением, есть с конусной посадкой. На практике это влияет и на поведение соединения, и на чувствительность к качеству сборки. Если этот момент проигнорировать, можно получить фитинг, который формально подходит по размеру, но плохо ведёт себя в реальном узле.
Что выбираем
На что это влияет
Прямая или угловая «американка»
На компоновку узла и удобство монтажа
Внутренняя или наружная резьба
На совместимость с арматурой и трубопроводом
Материал
На коррозионную стойкость и общий срок службы
Тип уплотнения
На герметичность и чувствительность к сборке
Когда «американка» действительно уместна, а когда лучше выбрать другое соединение
Лучше всего «американка» чувствует себя в обслуживаемых узлах. Там, где заранее понятно, что арматуру, фильтр, насос или прибор когда-нибудь придётся снимать, такое соединение обычно оправдано. Оно не делает систему «идеальной навсегда», но заметно облегчает жизнь и монтажникам, и эксплуатации.
Где её ставят просто по привычке
Бывает и наоборот: «американку» начинают ставить везде, потому что так «удобнее». Но если узел вообще не предполагает разборки, стоит на постоянном участке и работает в спокойной геометрии, лишнее разъёмное соединение может быть просто лишним. Оно добавляет стоимость, усложняет узел и даёт дополнительную потенциальную точку утечки без реальной практической пользы.
Где она может проигрывать
На тяжёлых режимах, при высокой вибрации, на сильно нагруженных участках или там, где разборность не нужна вовсе, более жёсткие решения иногда оказываются логичнее. «Американка» хороша именно своей удобной разборностью. Если эта разборность не нужна, то и её главное преимущество пропадает.
Условие
Что чаще выбрать
Обслуживаемый узел, фильтр, насос, кран
«Американка» обычно очень уместна
Постоянный участок без необходимости разборки
Часто разумнее более простое или более жёсткое соединение
Линия с высокой вибрацией и нагрузкой
Нужно особенно внимательно оценивать уместность разъёмного фитинга
Типичные ошибки при выборе
Это, пожалуй, самая частая история. Смотрят на резьбу, убеждаются, что «подходит», и считают задачу решённой. Но у узла есть ещё материал, режим, тип уплотнения, компоновка и реальная механика сборки. Если всё это проигнорировать, соединение может собраться, но работать будет плохо.
Неправильный материал
Латунная «американка» там, где нужна нержавейка, — очень распространённый промах. И наоборот, нержавеющее исполнение там, где система обычная и спокойная, иногда даёт только лишние расходы без практической выгоды. Материал нужно подбирать под реальную среду и ресурс узла, а не по принципу «что красивее» или «что привычнее».
Игнорирование уплотнительной части
Если не понимать, как именно соединение держит герметичность, очень легко ошибиться и при выборе, и при сборке. Потом это выглядит как «странный каприз фитинга», хотя проблема была в том, что на этапе подбора никто не оценил посадку и режим.
Установка там, где «американка» не нужна
Лишнее разъёмное соединение не делает систему лучше автоматически. Иногда оно просто усложняет обвязку без реального выигрыша.
Ошибка
Что получается в эксплуатации
Выбор только по размеру резьбы
Узел собирается, но может работать нестабильно или подтекать
Неправильный материал
Ускоренный износ, коррозия и лишние замены
Лишняя «американка» в ненужном месте
Дополнительное соединение без реальной пользы
Типичные ошибки монтажа
Слишком сильная затяжка не делает соединение надёжнее автоматически. Иногда она, наоборот, деформирует посадку или уплотнительную часть и приближает будущую течь.
Перекос при сборке
Очень плохая идея — использовать «американку» как средство исправить кривую геометрию трубопровода. Если узел собран с перекосом, фитинг постоянно работает в напряжении, и его ресурс закономерно падает.
Грязная или повреждённая посадка
Даже хороший фитинг не обязан герметизировать поверхность, на которой остались повреждения, мусор или дефекты после старой сборки.
Попытка стянуть несоосность труб
Это отдельная монтажная болезнь. Если трубы стоят криво, нужно исправлять геометрию, а не надеяться, что разъёмное соединение всё «простит».
Кейс 1. Фильтр, который нужно было чистить регулярно
На узле перед фильтром и после него поставили разъёмные фитинги. В результате очистка фильтра стала обычной сервисной операцией, а не мини-ремонтом с разборкой половины обвязки. Это как раз тот случай, где «американка» отрабатывает своё назначение полностью.
Кейс 2. Насосный узел, где нужно было быстро менять оборудование
Когда насос пришлось снимать, наличие разъёмных фитингов сэкономило не только время, но и нервы. Узел разобрали локально, без вмешательства в соседние участки.
Кейс 3. «Американку» поставили на тяжёлый участок без необходимости
Разборность там не была нужна, а дополнительное соединение только добавило узлу слабое место. В итоге то, что на монтажном столе казалось удобством, в эксплуатации оказалось лишней деталью.
Кейс 4. Фитинг обвинили в течи, а виноват был перекос
Течь появилась быстро, и первое подозрение пало на саму «американку». Но при разборе оказалось, что проблема была в геометрии трубопровода: соединение просто стянули на перекос, и оно всё время работало с лишним напряжением.
Как понять, нужна ли «американка» именно в вашем узле
Здесь полезно задать себе всего три вопроса. Первый: придётся ли этот узел разбирать в процессе эксплуатации? Второй: можно ли собрать его без проворачивания трубы и без лишних сложностей? Третий: не станет ли разъёмное соединение лишним слабым местом именно на этом режиме?
Если ответы показывают, что узел обслуживаемый, пространство ограничено, а разборка потом точно понадобится, «американка» почти наверняка будет полезна. Если же перед вами постоянный участок без сервисных задач и без сложной геометрии, возможно, лучше не усложнять.
Вопрос
Если ответ «да»
Узел придётся обслуживать или менять
«Американка», скорее всего, действительно полезна
Пространство для монтажа ограничено
Она часто упрощает сборку
Узел работает постоянно и без перспективы разборки
Стоит подумать, нужна ли она здесь вообще
Заключение
Фитинг «американка» удобен не сам по себе, а потому, что решает очень конкретную практическую задачу: делает узел разъёмным и обслуживаемым там, где это действительно важно. Рядом с арматурой, фильтрами, насосами и приборами он часто оказывается одной из самых полезных деталей в обвязке. Но только в том случае, если поставлен осмысленно.
Если же использовать его просто по привычке, без понимания режима и задачи, можно получить лишнее соединение без реального выигрыша. Поэтому правильный подход здесь очень простой: сначала понять, нужно ли узлу удобное разъёмное обслуживание, а уже потом решать, будет ли «американка» преимуществом или просто лишней деталью.
