Резьбовой фитинг для стальной трубы: как правильно подобрать размер и тип резьбы

Резьбовой фитинг для стальной трубы — это маленький, но критически важный элемент трубопровода. От того, насколько правильно подобран размер и тип резьбы, зависит герметичность соединения, ресурс системы и отсутствие сюрпризов при монтаже. Пока всё собрано «по месту» и без протечек, о фитингах вспоминают редко. Но стоит перепутать дюйм с миллиметрами, G с NPT или взять не тот материал — и возникают течи, трещины, срыв резьбы и дорогостоящие переделки. В этой статье разберёмся, как увязать условный проход, "сантехнический" дюйм и реальные диаметры, чем отличается цилиндрическая резьба G от конической R и NPT, какие бывают типы фитингов и как системно подходить к выбору.

Зачем вообще разбираться в резьбе и размерах фитингов

В практике монтажника или инженера резьбовой фитинг для стальной трубы встречается повсюду: водопровод, отопление, паровые и воздушные линии, небольшие промышленные обвязки. Пока система выполняется в одном стандарте, проблем обычно немного. Но как только в схему попадает импортное оборудование, нержавеющие элементы, другая серия труб или фитинги из разных источников, вопросы начинаются с простого: "Почему оно не накручивается или течёт?"

Ошибки в подборе резьбы и размера могут проявляться по-разному. Где-то соединение просто не собирается до конца — упирается по профилю. Где-то визуально всё закручено, но соединение "потеет" или даёт течь под давлением. В худшем случае при попытке "дотянуть посильнее" срывается резьба или появляется микротрещина в фитинге. Поэтому разобраться в типах резьб, условных проходах и соответствиях «дюйм ↔ миллиметр ↔ DN» гораздо проще и дешевле, чем потом устранять последствия.

Условный проход (DN)	Условный размер, дюймы	Наружный диаметр трубы, мм (примерно)
DN 15	½"	~21,3
DN 20	¾"	~26,8
DN 25	1"	~33,5
DN 32	1¼"	~42,3

Базовые размеры стальных труб: условный проход, наружный диаметр и «сантехнический дюйм»

В сантехнике и трубопроводах часто оперируют тремя разными "мерами" одновременно: условный проход (DN/ДУ), дюймовый размер и реальный наружный диаметр трубы. Условный проход DN — это не точный диаметр, а условный размер, который привязан к пропускной способности. Труба «½ дюйма» совсем не означает, что наружный диаметр 12,7 мм. На практике он больше, а внутренняя поверхность зависит ещё и от толщины стенки.

Резьбовой фитинг маркируется по номинальному дюймовому размеру, соответствующему определенному диапазону наружных диаметров стальных труб. Именно поэтому фитинг ½" уверенно накручивается на трубу с наружным диаметром около 21,3 мм, а не на 12,7 мм. Для ориентира удобно держать под рукой таблицу соответствия DN, дюймов и наружного диаметра.

Основные виды резьбовых фитингов для стальной трубы

Прямые соединительные фитинги

Прямые соединительные фитинги — это база любой резьбовой обвязки стальной трубы. Классический набор: муфта, ниппель, сгон, контргайка. Муфта соединяет два резьбовых конца с внутренней резьбой, ниппель — два элемента с внутренней резьбой через наружную, сгон позволяет сделать разъемное соединение, подтягивающее контргайкой.

Такие фитинги используют, когда нужно соединить два участка трубы, обойти какую-то вставку, создать съёмную часть участка без сварки. Резьбовые решения удобны для небольших диаметров и там, где важна ремонтопригодность: узел можно разобрать, заменить участок трубы, поставить арматуру. При подборе важно смотреть не только на размер резьбы, но и на тип (внутренняя/наружная), длину резьбовой части, материал фитинга и совместимость с рабочей средой.

Углы, тройники, крестовины и переходники

Угловые фитинги используются для изменения направления потока: стандартный поворот на 90°, реже — на 45°. Они бывают с разными комбинациями резьбы: внутренняя/внутренняя, внутренняя/наружная, наружная/наружная. Тройники позволяют разветвлять линию на боковой отвод, крестовины — на две. Внутри всех этих элементов проходят те же правила: соответствие DN и дюймового размера, корректный тип резьбы, достаточная толщина стенки под рабочее давление.

Переходники и редукции применяют тогда, когда нужно перейти с одного номинального размера на другой: например, с 1" на ½" для подключения более мелкой линии или оборудования. Важно соблюдать логику: диаметр постепенно уменьшается, а не скачет, не создавая «бутылочного горлышка» и лишних потерь давления.

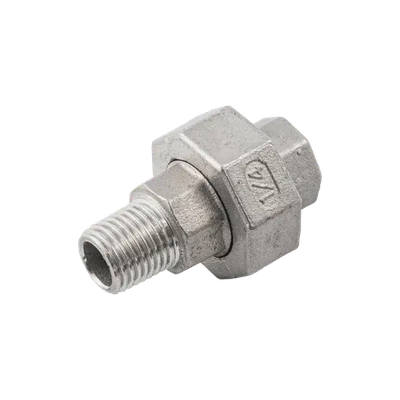

Комбинированные фитинги и "американки"

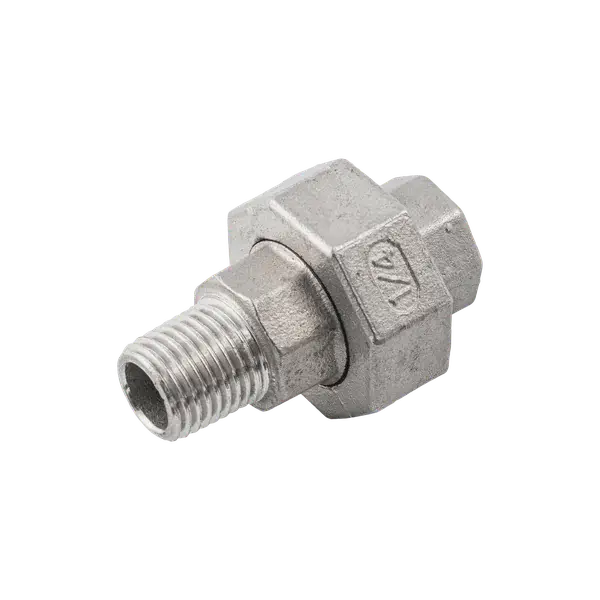

Комбинированные фитинги и "американки" используются там, где необходимо сделать разъемное соединение или связать стальную трубу с элементами из других материалов. Американка — это разъемный фитинг с накидной гайкой, позволяющий разъединять участок без прокручивания всей трубы. Комбинированные фитинги могут иметь с одной стороны резьбу под сталь, с другой — переход на полимер (например, подпайка для полипропилена) или на нержавеющий блок.

Такие решения удобны при монтаже котельных, узлов учета, приборов, которые могут требовать периодической замены. Главное — внимательно отнестись к материалу уплотнительных частей, давлению и температуре в системе, а также к тому, чтобы резьбовая часть по размеру и типу точно соответствовала стальной трубе.

Типы резьбы: G, R, NPT, метрическая – в чём разница

В сантехнике и трубопроводах чаще всего используются трубные резьбы по ISO/ГОСТ: цилиндрическая G и коническая R. Резьба G — это цилиндрический профиль, который обеспечивает хорошее соединение при использовании уплотнительных материалов (лён, ФУМ, герметик) по всей длине. Она широко применяется в фитингах для стальной трубы, запорной арматуре, коллекторных узлах.

Резьба R — коническая: наружная часть имеет небольшой конус, за счет которого при закручивании витки постепенно поджимают друг друга. Герметичность достигается как по резьбе, так и за счет уплотнителя. Внутренняя часть может быть цилиндрической (Rp) или тоже конической. В российских системах чаще встречается G на фитингах и арматуре, R — на отдельных элементах или в сочетании. Комбинировать их можно, но нужно учитывать допуски и рекомендации производителя.

NPT и другие "чужие" стандарты: чем опасна путаница

NPT — это американская трубная коническая резьба, которая снаружи может напоминать G или R, но имеет другой профиль и шаг. Иногда фитинг с NPT «как будто» накручивается на резьбу G или R, но герметичности и нормального распределения нагрузок при этом не получается. При высоком давлении и температуре это прямой путь к утечке или разрушению резьбового участка.

NPT часто встречается на импортном оборудовании: насосы, компрессоры, фильтры, блоки автоматики. Чтобы не попасть в ловушку, важно читать маркировку на корпусе и в паспорте, а не ориентироваться только "на глаз" по внешнему виду. При необходимости используются специальные переходники с NPT на G/R или применяются фитинги, изначально рассчитанные под американский стандарт.

Внутренняя и наружная резьба, как читается маркировка

Маркировка резьбы на фитингах обычно включает тип и номинальный размер: G ½", G ¾", R 1", NPT ½" и т.п. Внутренняя резьба обозначается тем же типом, но в описании фитинга указывают "внутренняя/наружная" или используют сокращения (F/F, F/M и т.д.) в каталогах. Чтобы подобрать фитинг, нужно сопоставить: какой тип резьбы уже есть на трубе или арматуре, какой DN ей соответствует и какой номинальный размер указывается на фитинге.

Если на фитинге нет четкой маркировки, а система ответственная (давление, температура, промышленное оборудование), лучше не полагаться на визуальное совпадение, а использовать проверенные изделия с понятной надписью и паспортом.

Как правильно подобрать размер резьбового фитинга под стальную трубу

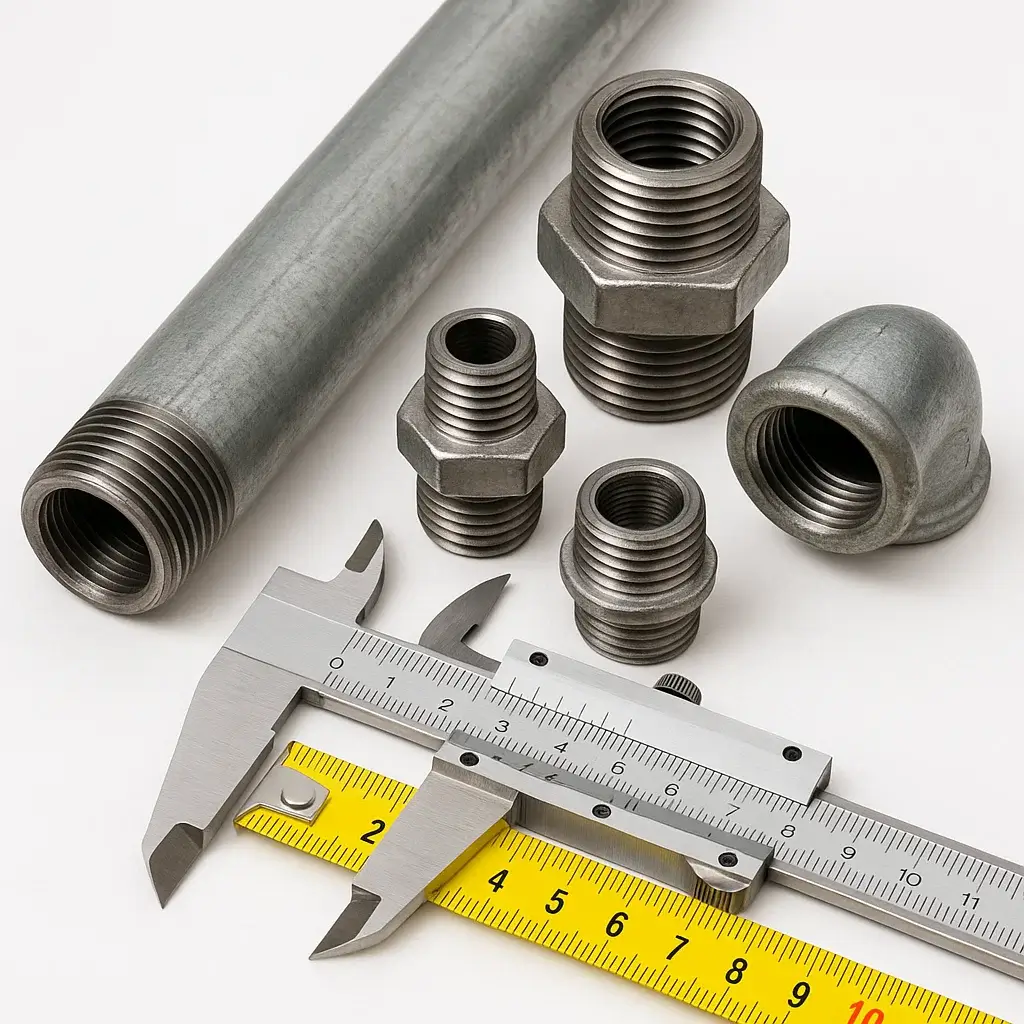

Если труба старшая, без маркировки, или попалась "на глаз", первый шаг — измерить ее наружный диаметр штангенциркулем. Далее по таблице соответствия находят ближайший DN и номинальный дюймовый размер. Например, если наружный диаметр около 21–22 мм, речь идет о DN15, то есть о "полдюймовой" трубе, и фитинг нужен на ½". При диаметре около 26–27 мм — уже DN 20, ¾" и так далее.

Важно помнить, что состояние трубы (ржавчина, слои краски) могут немного исказить измерения, поэтому ориентируются на «чистый» участок или несколько измерений. Пробовать подбирать "примеркой" наугад к резьбам разного размера — риск сорвать резьбу или получить полуукороченное соединение. Надёжнее один раз свериться с таблицей и подобрать фитинг по DN и типу резьбы.

Соответствие диаметров труб и размеров резьбы

Наружный диаметр трубы, мм (примерно)	Условный проход (DN)	Номинальный размер резьбы фитинга
~21–22	DN 15	½"
~26–27	DN 20	¾"
~33–34	DN 25	1"
~42–43	DN 32	1¼"

Подбор типа резьбы по системе: внутренняя, наружная, переходы

После того как понятен размер, важно правильно выбрать тип резьбы — внутреннюю или наружную. Это зависит от того, с чем фитинг будет соединяться: с резьбой на трубе, на арматуре, на другом фитинге. Иногда удобнее использовать переходники: например, труба с наружной резьбой — муфта с внутренней — дальше "американка" или тройник.

При подборе стоит исходить из логики системы, а не только из того, что "есть на складе". Для сталь–сталь лучше использовать стальные или оцинкованные фитинги, для сталь–нержавейка и сталь–латунь — оценивать риски коррозии и механической прочности, особенно при высоком давлении. Полезно мысленно "прокрутить" сборку узла: можно ли будет потом разобрать, есть ли место под инструмент, не получится ли лишних переходов.

Материал резьбового фитинга и совместимость со стальной трубой

Для стальных труб логично использовать стальные фитинги — по прочности и температуре они находятся в том же классе, что и труба. Оцинкованные варианты добавляют защиту от коррозии, особенно в системах холодной и горячей воды. Нержавеющие фитинги уместны там, где требуется высокая коррозионная стойкость: агрессивные среды, пищевая промышленность, отдельные участки с конденсатом.

Латунные фитинги со стальной трубой встречаются часто, особенно в бытовых системах, но здесь важна аккуратность. При высоких давлениях и температурах, а также в больших диаметрах латунь может быть слабым местом по прочности. Кроме того, сочетание разных металлов в одной цепочке иногда ускоряет коррозионные процессы. Поэтому для ответственных участков (высокое давление, теплоноситель, пар) лучше опираться на сталь или нержавеющую сталь.

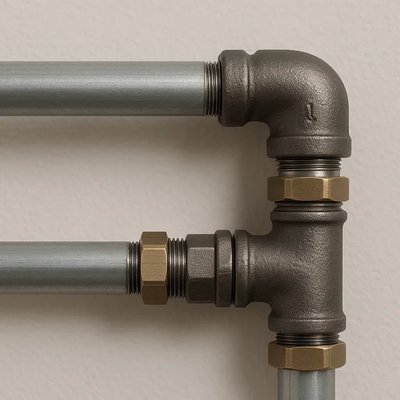

Рабочая среда и давление: что выдержит фитинг

Выбор материала и типа фитинга всегда должен соотноситься с рабочей средой и параметрами: вода, воздух, пар, масла, технические жидкости. Для воды в низконапорных системах подойдёт один набор решений, для горячей воды и теплоносителя под давлением — другой, для пар или масел — третий. В каталогах фитингов обычно указывают допустимое рабочее давление и температурный диапазон; не стоит относиться к этим данным как к формальности.

Если трубопровод рассчитан на условное давление PN 16, PN 25 или тем более выше, фитинги должны соответствовать по прочности и толщине стенки. Использовать «бытовую» арматуру и лёгкие латунные фитинги в высоконапорных промышленных контурах — риск, который рано или поздно проявится в виде течи или аварии.

Герметизация резьбовых соединений: лён, ФУМ, анаэробные составы

Для герметизации резьбовых соединений традиционно используют лён (паклю) с пастой и ФУМ-ленту. Лён хорошо работает на цилиндрических резьбах G, особенно на стальных трубах: он компенсирует зазоры, немного разбухает, а паста защищает от коррозии и облегчает разборку. ФУМ удобен на небольших диаметрах и там, где важна чистота и скорость монтажа, но требует аккуратной намотки и достаточного количества витков.

Тип резьбы влияет на выбор герметизации: для конических резьб R и NPT нагрузка нередко выше, и к ФУМ-ленте предъявляются более жесткие требования. Частая ошибка — попытка компенсировать неверно подобранный тип или размер резьбы "килограммом" ФУМ-ленты. Это не решает фундаментальную проблему и нередко приводит к срыву резьбы и перекосу фитинга.

Современные герметики и когда они оправданы

Анаэробные герметики и фиксирующие составы всё чаще используют в промышленном и частично бытовом монтаже. Они позволяют получить надежное герметичное соединение без толстых слоев намотки, хорошо работают на металлических поверхностях и устойчивы к вибрациям. Особенно они удобны там, где доступ к соединению ограничен и где важно избежать постепенного "подсмоктывания" при перепадах давления и температуры.

Однако у таких составов есть свои ограничения: требуется чистая, обезжиренная поверхность, соблюдение инструкций по дозировке и времени схватывания. Не все герметики одинаково хорошо работают с разными типами резьб и материалами, поэтому важно выбирать продукты с понятной областью применения и проверять, подходят ли они под конкретную систему.

Типичные ошибки при выборе резьбового фитинга

Самые частые проблемы связаны с попыткой "на глаз" подобрать фитинг: дюйм вместо другого, G вместо NPT, коническая резьба вместо цилиндрической. В лучшем случае соединение просто не закрутится до конца, в худшем — будет выглядеть собранным, но под давлением начнет течь или разрушится. Похожая история с материалом: латунный фитинг в контуре с высокими ударами давления или агрессивной средой может стать слабым звеном.

Игнорирование реальных условий эксплуатации

Вторая группа ошибок — попытка опираться не на паспортные данные, а на фразу «в магазине сказали, что выдержит». Фитинг может быть рассчитан на давление и температуру бытового водопровода, а попадает в контур с гидроударами, горячей водой или технической жидкостью. В результате появляются течи, коррозия, растрескивание.

Проще один раз свериться с таблицами, ГОСТ и каталогами, чем потом искать, какой именно фитинг "не дотягивает" до условий работы.

Распространенные ошибки при выборе фитингов

Ошибка	Возможное последствие	Как правильно
G/NPT перепутали по виду	Течь, разрушение резьбы	Проверять маркировку, использовать переходники
Взяли не тот дюймовый размер	Не накручивается, срыв резьбы	Измерить наружный диаметр, сверяться с DN
Бытовая латунь в высоконапорной линии	Трещины, утечки	Выбирать стальные/нержавеющие фитинги
Сэкономили на герметизации	Подтёки, "потеющее" соединение	Применять подходящие герметики по инструкции

Заключение: как подойти к выбору резьбового фитинга без боли

Правильный выбор резьбового фитинга для стальной трубы начинается не с полки магазина, а с понимания трёх вещей: какой у вас трубопровод (DN, наружный диаметр, материал), в каких условиях он работает (среда, давление, температура) и какие стандарты резьбы используются в системе и на оборудовании. Если разложить задачу на эти шаги, дюймы, миллиметры, G, R и NPT перестают быть хаосом и превращаются в понятную систему.

Грамотно подобранный фитинг с правильным типом резьбы, подходящим материалом и корректной герметизацией — это не только отсутствие протечек при первом запуске, но и защита от проблем в будущем: от растрескивания, коррозии и аварийных ремонтных работ. Один раз разобраться в теме гораздо выгоднее, чем после каждого монтажа «играть в лотерею», подойдёт соединение или нет.
