Чем отличается сгон от бочонка: резьба, назначение и применение

Главное отличие классического сгона от бочонка заключается в длине резьбовых участков и способе сборки соединения. У сгона одна наружная резьба короткая, другая длинная: на ней размещают муфту и контргайку. Такая конструкция позволяет соединить участки трубопровода, которые нельзя вращать. Бочонок с наружной резьбой на обоих концах вкручивают в детали с внутренним присоединением. При его установке обычно нужно проворачивать сам фитинг или один из соединяемых элементов. Одинаковый размер резьбы ещё не делает эти изделия взаимозаменяемыми.

Как различить сгон и бочонок по внешнему виду

Сгон представляет собой трубчатую деталь с наружной резьбой на концах. Один участок рассчитан на обычное ввинчивание в ответный фитинг или арматуру. Второй заметно длиннее: по нему можно переместить соединительную муфту, освободить место для совмещения труб и затем собрать стык. Рядом с муфтой располагается контргайка. Именно запас резьбовой длины позволяет использовать такую схему. Просто длинный патрубок с двумя короткими нарезанными концами эту задачу не выполняет. При осмотре сравнивают не только общую длину корпуса, но и протяжённость каждого резьбового участка. Муфта должна иметь возможность пройти по длинной стороне на расстояние, необходимое для монтажа. Если детали лежат отдельно, назначение сгона обычно понятно по выраженной асимметрии концов. У собранного соединения значительная часть резьбы может быть закрыта, поэтому по одной фотографии не всегда удаётся определить конструкцию. В таком случае полезнее чертёж или размеры демонтированной детали.

У бочонка нет монтажного запаса под сгонное соединение

В этой статье под бочонком понимается прямой трубчатый фитинг с наружной резьбой на обоих концах. Его применяют между двумя элементами с внутренней резьбой: например, между муфтовым шаровым краном и тройником. У такой детали нет специально выделенного длинного участка для перемещения муфты с контргайкой. Оба конца предназначены прежде всего для ввинчивания в ответные части. Длина корпуса и исполнение резьбы зависят от конкретного изделия. Названия в каталогах встречаются разные: бочонок, трубный ниппель, удлинённый ниппель. Поэтому выбирать только по слову в заявке неудобно. Важно увидеть обе стороны и проверить чертёж. Короткий ниппель с шестигранником и трубчатый бочонок могут выполнять похожую задачу, но отличаться габаритами и способом захвата инструментом. Общая классификация этих деталей разобрана в статье о различиях штуцера, ниппеля, муфты и переходника.

Сравнение сгона и бочонка

Признак	Классический сгон	Резьбовой бочонок
Присоединение	Наружная резьба на обоих концах	Наружная резьба на обоих концах
Длина резьбы	Один участок короткий, второй длинный	Нет специального длинного участка под сгонную сборку
Способ соединения	Муфта перемещается с длинной резьбы на ответный конец трубы	Концы вкручивают в ответные детали
Дополнительные элементы	В классическом узле нужны муфта и контргайка	Зависят от схемы; контргайка не является обязательной частью
Сборка между неподвижными участками	Возможна при подходящей геометрии и доступе к муфте	Требует отдельного решения для сборки и разборки
Что проверить перед заменой	Общую длину и оба резьбовых участка	Габарит, обе резьбы и возможность вращения при монтаже

Таблица относится к классическому трубному сгону и обычному бочонку с правой резьбой. Специальные соединители с правой и левой резьбой, телескопические изделия и разъёмные фитинги устроены иначе. Их нельзя подбирать по этому сравнению без проверки конструкции. Также длина сама по себе не определяет название: бочонок может быть удлинённым, но от этого не получает функциональность сгона.

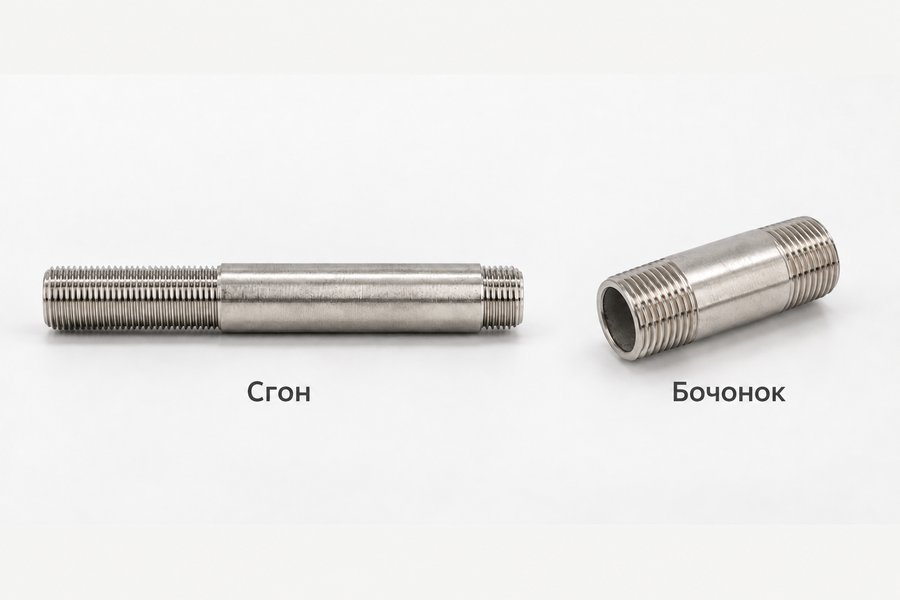

Зачем сгону длинная резьба

Представим два соосных участка трубопровода, которые уже закреплены и не могут поворачиваться. На одном есть фитинг с внутренней резьбой, на другом наружный резьбовой конец. Короткую сторону сгона можно вкрутить в первый элемент до окончательного соединения участков. На длинной стороне заранее размещают контргайку и муфту. После совмещения торцов муфту переводят на резьбу второй трубы. В результате она охватывает оба конца и связывает их между собой. Слово «сгон» хорошо отражает это движение: соединительную муфту сгоняют с длинного участка на ответную часть. Трубы при этом не требуется вращать вокруг своей оси. Однако инструменту нужен доступ, а у деталей должен оставаться достаточный запас зацепления. Если корпус слишком короткий, муфта не перекроет стык как требуется. Если слишком длинный, узел не поместится в отведённом промежутке. Поэтому при замене измеряют фактическую монтажную геометрию, а не выбирают размер на глаз.

Какую роль выполняет контргайка

В классическом сгонном соединении контргайка поджимает уплотнение у торца муфты на длинной резьбе. Простого соприкосновения двух металлических торцов недостаточно, чтобы считать этот участок герметичным. Материал и способ уплотнения выбирают под конструкцию соединения, рабочую среду и условия эксплуатации. Короткий конец сгона и резьба ответной трубы также требуют соответствующей герметизации. Описанная последовательность объясняет принцип сборки, но не задаёт универсальный момент затяжки. Затягивать контргайку до деформации деталей нельзя. Избыточное усилие не исправит сорванные витки, перекос осей или неправильную длину сгона. При ремонте оценивают состояние всего узла: муфты, трубы, крепежного элемента и уплотнения. Проверку и разборку проводят после отключения участка, сброса давления и приведения системы в безопасное состояние. На действующей горячей линии нельзя откручивать соединение ради замера или пытаться устранить течь случайной дополнительной затяжкой.

Когда удобнее использовать бочонок

Бочонок подходит для последовательной сборки, пока детали можно поворачивать. Например, один конец вкручивают в тройник, затем на второй устанавливают муфтовый кран. Здесь нет необходимости перемещать муфту по длинной резьбе: доступ к элементам позволяет собрать стык обычным способом. Но нужно заранее проверить, сможет ли кран сделать необходимые обороты. Рукоятка или корпус могут упереться в стену, соседнюю трубу либо уже установленное оборудование. Особенно легко упустить это ограничение при ремонте. Новый фитинг подходит по диаметру и помещается между присоединениями, но свободного места для вращения больше нет. В такой ситуации вопрос решают изменением порядка монтажа или предусмотренным разъёмным соединением. Нельзя считать, что бочонок с двумя обычными правыми резьбами одновременно вкрутится в два неподвижных отверстия, обращённых друг к другу. При вращении направление его перемещения относительно этих деталей будет различаться.

Нужное расстояние между элементами

Длина бочонка помогает расположить кран, тройник или другой фитинг на требуемом расстоянии. Однако его полный размер не равен видимому промежутку после сборки: часть каждого конца входит в ответную резьбу. Поэтому при подборе учитывают глубину соединения и доступ к инструменту. Если известен только наружный зазор между корпусами, точную длину нового изделия по нему определить нельзя без дополнительных данных. Несколько коротких ниппелей с муфтами иногда пытаются использовать вместо одной детали нужной длины. Такая цепочка добавляет стыки и занимает больше места. Для постоянного узла лучше проверить возможность применения подходящего цельного фитинга. При этом бочонок не должен работать как рычаг, на котором висит тяжёлая арматура: опоры и допустимые нагрузки определяют отдельно. Выбор более длинного корпуса не решает вопрос крепления трубопровода.

Можно ли заменить сгон бочонком

Прямой замены обычно нет, если соединение использует длинную резьбу сгона для перемещения муфты. Даже при одинаковом присоединительном размере бочонок не даст нужного монтажного хода. Чтобы применить его, придётся изменить схему или обеспечить возможность вращения соседнего элемента. Это уже переделка узла, которую нужно оценивать по месту. Покупать короткий фитинг только потому, что он подходит по резьбе, в такой ситуации не стоит. Обратная замена тоже требует проверки. Более длинный сгон может не поместиться между деталями или создать неудобный выступающий участок. Часть нарезки останется открытой, а расположение крана изменится. Если проект допускает другое изделие, его выбирают по чертежу, длине зацепления, материалу и условиям работы. Универсального правила «всё с наружной резьбой взаимозаменяемо» для трубопроводных фитингов нет.

Почему сгон-американка представляет собой другую конструкцию

В торговых названиях словом «сгон» могут обозначать разъёмный фитинг с накидной гайкой. У него нет той длинной наружной резьбы, по которой перемещают обычную муфту. Сначала присоединительные части устанавливают на свои места, затем соединяют их гайкой. Герметичность разъёма обеспечивается предусмотренной конструкцией уплотнительной пары. Это другое устройство, хотя оно тоже позволяет обойтись без вращения соседних участков трубопровода. Поэтому в заявке полезно уточнять: классический трубный сгон с длинной и короткой резьбой или разъёмное соединение с накидной гайкой. Фотография и эскиз помогут избежать путаницы. Подробно устройство и применение последнего рассмотрены в статье про фитинг-американку. Здесь это различие нужно прежде всего для правильного понимания названия заказываемой детали.

Какие размеры проверить перед заказом

Для сгона фиксируют три отдельных размера: длину всего изделия, короткую резьбу и длинную резьбу. В ГОСТ 8969-75 они приведены раздельно. Например, для условного прохода 15 в таблице указаны общая длина 110 мм, короткий участок 9 мм и длинный 40 мм. Этот пример показывает, почему одного обозначения DN15 недостаточно для оценки монтажного запаса. Размеры относятся к исполнению по указанному стандарту, а не ко всем деталям с таким названием на рынке. У бочонка тоже проверяют общую длину и обе присоединительные части. По фотографии сложно оценить, насколько глубоко деталь войдёт в кран или муфту. Нужен чертёж либо данные изготовителя, особенно при ограниченном пространстве. Удлинять резьбу самостоятельно без оценки толщины стенки и требований к изделию не следует: после обработки исходные характеристики уже нельзя принимать без проверки.

Размер и тип резьбы

Обозначение 1/2 дюйма не означает, что наружный диаметр нарезанной части равен 12,7 мм. Для трубной резьбы используют условные размеры, поэтому измерение штангенциркулем сопоставляют с соответствующей таблицей. Дополнительно определяют стандарт и исполнение: цилиндрическое или коническое. Похожие по диаметру соединения могут различаться профилем, шагом и способом уплотнения. Начавшееся навинчивание само по себе ещё не подтверждает совместимость. Если обозначение неизвестно, поставщику передают размеры, фотографии и данные ответной части. Не нужно подбирать резьбу усилием ключа. Тугой ход может быть связан с повреждением, перекосом или несовпадением параметров. Попытка дотянуть детали повреждает витки и затрудняет дальнейшую проверку. Для существующего узла особенно полезны маркировка арматуры и её паспорт: в них может быть точно указано присоединение.

Материал и допустимые условия работы

Название фитинга не задаёт его рабочее давление и температуру. Эти параметры определяют по документации конкретного исполнения вместе с материалом и требованиями к уплотнению. Сгоны и бочонки могут изготавливаться из разных материалов, а изделия одного размера отличаться толщиной стенки и технологией производства. Значения из стандарта на стальные сгоны нельзя автоматически переносить на любой нержавеющий бочонок из каталога. Нержавеющая сталь также не означает пригодность для любой химической среды. При подборе учитывают состав жидкости или газа, температуру, концентрацию веществ и условия очистки. Для замены желательно сохранить известные требования проекта и проверить документы новой детали. Если причина ремонта связана с коррозией, простой переход на внешне похожий фитинг без выяснения материала может привести к повторению проблемы.

В каталоге NEWKEY представлены бочонки и резьбовые ниппели. Выбирать исполнение следует по характеристикам конкретной позиции. Наличие в названии раздела нескольких привычных терминов не подтверждает, что любой фитинг из него подходит для сгонной сборки. Если требуется именно длинная резьба под муфту с контргайкой, это условие указывают отдельно и подтверждают размерным чертежом.

Частые вопросы о сгонах и бочонках

Бочонок и ниппель означают одно и то же

В разговоре эти слова могут обозначать похожие соединители с наружной резьбой, но каталоги нередко разделяют их по конструкции. Например, отдельно выделяют трубчатый бочонок и короткий ниппель с шестигранником. Для заказа надёжнее указать обе резьбы, общую длину, материал и приложить изображение. Тогда выбор не будет зависеть от того, какое бытовое название принято у конкретного монтажника.

Можно ли поставить контргайку на любой бочонок

Совпадение резьбы позволяет навинтить гайку, но не превращает фитинг в сгон. Для классической схемы необходимо место для перемещения муфты и достаточное зацепление с обоими соединяемыми концами. У обычного бочонка такого запаса может не быть. Проверять нужно размеры всей сборки, а не только возможность надеть отдельный элемент.

Сгон всегда поставляется с муфтой и контргайкой

Нет, название может относиться только к трубчатой детали. Состав поставки нужно уточнять: входит ли муфта, предусмотрена ли контргайка и какие уплотнительные материалы потребуются. Если нужен комплект, это указывают в заявке отдельной строкой. Такой подход помогает избежать ситуации, когда основной фитинг уже получен, а собрать узел нечем.

Как сформулировать заявку без путаницы

Для бочонка укажите наружную резьбу с каждой стороны, её тип, общую длину и материал. Для классического сгона дополнительно нужны размеры длинного и короткого участков, а также требование к комплектности. В обоих случаях добавьте рабочую среду, давление, температуру и количество. При замене приложите фото старой детали и эскиз с размерами. Тогда поставщик сможет проверить не только совпадение присоединений, но и возможность собрать соединение в отведённом месте.
