Монтаж межфланцевого дискового затвора: положение диска, прокладки и центровка

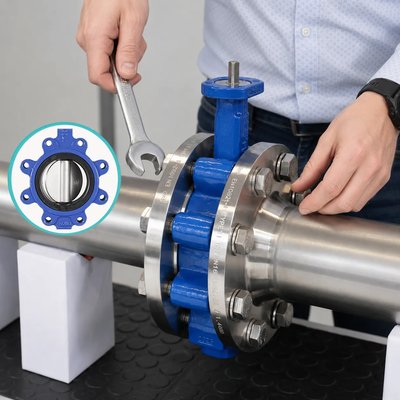

Межфланцевый дисковый затвор устанавливают между двумя ответными фланцами при полуоткрытом положении диска. Трубопровод должен быть разгружен, а присоединительные поверхности — параллельны и соосны. Корпус сначала центрируют, крепёж наживляют без перекоса, после чего проверяют свободный ход диска и равномерно затягивают соединение крест-накрест. Дополнительные прокладки применяют только тогда, когда это прямо предусмотрено изготовителем: у мягкоуплотнённых моделей манжета часто сама формирует уплотняющие поверхности.

Ошибки на этом этапе проявляются не только наружной утечкой. Диск может задевать трубу или фланец, манжета — деформироваться, а шток — получать лишнюю нагрузку. В результате дисоквый затвор туго открывается, не доходит до конечного положения либо начинает пропускать среду через закрытый проход.

Что проверить до начала монтажа

Перед установкой сверяют не только DN и PN. Необходимо убедиться, что выбранная модель совместима с геометрией ответных фланцев и фактическими условиями работы. Одинаковый номинальный диаметр не гарантирует достаточный зазор для поворота диска.

обозначение модели и конкретный DN;
допустимое давление и температурный диапазон;
совместимость материалов диска и манжеты с рабочей средой;
строительную длину корпуса;
внутренний диаметр ответных фланцев и труб;
расположение крепёжных отверстий и возможность центрирования;
наличие пространства для рукоятки, редуктора или привода;
предписанное изготовителем направление потока и монтажное положение, если для модели установлены ограничения.

Затвор осматривают до установки. На корпусе, диске и манжете не должно быть транспортных повреждений, задиров, трещин и посторонних частиц. Защитную упаковку снимают непосредственно перед работой, чтобы внутрь не попали песок, металлическая стружка или строительная пыль.

Подготовка трубопровода и ответных фланцев

Монтаж выполняют на остановленном и безопасно освобождённом участке. Давление сбрасывают, среду удаляют, а температуру доводят до допустимого для проведения работ уровня. Требования конкретного объекта могут включать промывку, продувку, наряд-допуск и дополнительные меры защиты персонала.

Ответные фланцы должны быть параллельны и находиться на одной оси. Между ними оставляют расстояние, достаточное для свободного ввода корпуса без сдавливания манжеты. Нельзя вставлять затвор в слишком узкий проём и затем втягивать соединение болтами: такое действие передаёт на корпус монтажное напряжение.

Сварочные работы на соседних участках завершают до окончательной установки изделия, если иной порядок не предусмотрен технологией. Брызги металла, окалина и перегрев способны повредить уплотняющие поверхности. После сварки фланцы очищают и повторно контролируют их взаимное положение.

Почему диск оставляют полуоткрытым

Полностью закрытый диск может прижимать и деформировать манжету во время ввода корпуса между фланцами. Если оставить его полностью открытым, кромка выступит за габарит изделия и окажется уязвимой для удара о трубу или присоединительную поверхность. Полуоткрытое положение решает обе задачи: уплотнение не перегружено, а диск находится внутри строительного габарита корпуса.

Точный угол обычно не требуется определять на глаз по единому числу для всех моделей. Важно, чтобы кромка не выходила за пределы корпуса и при этом не была плотно прижата к манжете. Положение проверяют по указателю рукоятки, редуктора либо привода и по документации конкретного затвора.

Нужны ли дополнительные прокладки

У многих мягкоуплотнённых межфланцевых затворов наружные бурты манжеты выполняют функцию уплотнения между корпусом и ответными фланцами. Для таких исполнений отдельные прокладки не требуются, а изготовитель может прямо запрещать их установку.

Дополнительная прокладка меняет положение корпуса, уменьшает доступную ширину соединения и способна создать неравномерное сжатие эластомера. При неправильном подборе она также выступает внутрь прохода и мешает повороту диска. Поэтому решение принимают не по привычной схеме фланцевого соединения, а по паспорту выбранной модели.

Если конструкция предусматривает отдельные уплотнительные элементы, проверяют их материал, размеры и совместимость с фланцами. Самодельные вставки, набор нескольких прокладок и попытка компенсировать ими перекос недопустимы.

Как центрировать затвор между фланцами

Центровка нужна для совпадения оси диска с осью трубопровода и сохранения одинакового зазора по окружности. Даже небольшой сдвиг способен привести к касанию кромки о трубу, внутреннюю поверхность фланца или выступающую прокладку.

Корпус помещают между разведёнными фланцами, затем устанавливают несколько крепёжных элементов, не затягивая их окончательно. Болты или шпильки в этот момент служат направляющими. Положение изделия выравнивают, после чего проверяют, что корпус не зажат с одной стороны и сохраняет правильную ориентацию.

У моделей с центрирующими проушинами крепёж проходит через предусмотренные элементы корпуса. У бесфланцевого исполнения без таких проушин особое внимание уделяют удержанию изделия до предварительной затяжки. Способ строповки и поддержки должен исключать нагрузку на рукоятку, редуктор, привод и шток.

Пошаговая последовательность установки

Подготовить безопасный участок. Сбросить давление, удалить среду и исключить случайный пуск системы.
Проверить изделие. Сверить маркировку, осмотреть диск и манжету, удалить загрязнения без повреждения поверхностей.
Развести фланцы. Обеспечить свободный ввод корпуса и не использовать его как распорку.
Перевести диск в полуоткрытое положение. Кромка должна оставаться внутри габарита корпуса.
Установить затвор. Аккуратно поместить его между фланцами, не задевая манжету и диск.
Вставить крепёж и выполнить предварительную центровку. Болты или шпильки пока не затягивать окончательно.
Проверить ход диска. Медленно открыть и закрыть изделие без приложения чрезмерного усилия; касание ответных деталей недопустимо.
Равномерно затянуть соединение крест-накрест. Конкретный момент определяют по проекту, крепежу, фланцам и требованиям изготовителя.
Повторно проверить движение. После затяжки диск должен сохранять свободный ход и доходить до предусмотренных положений.
Провести испытание узла. Давление повышают по принятой на объекте процедуре, контролируя наружную герметичность и работу затвора.

Затяжка крепежа без перекоса

Окончательную затяжку выполняют постепенно и в перекрёстной последовательности. Это помогает равномерно сближать фланцы и не сдвигать корпус. Одностороннее затягивание создаёт неравномерное давление на манжету и может изменить положение затвора.

Универсальный момент затяжки для всех межфланцевых конструкций указывать нельзя. Он зависит от диаметра крепежа, класса прочности, состояния резьбы, типа фланцев, материала уплотнения и требований проекта. Значение берут из документации на узел либо рассчитывают по принятой методике.

После сборки между фланцами не должно оставаться заметной непараллельности. Если соединение удаётся свести только большим усилием, работу останавливают и исправляют геометрию трубопровода. Корпус затвора не предназначен для выправления трассы.

Проверка после установки

До подачи рабочей среды затвор несколько раз переводят из одного конечного положения в другое. Ход должен быть плавным, без ударов, заклинивания и резкого роста усилия. Для модели с приводом дополнительно проверяют соответствие его конечных положений фактическому положению диска.

диск не касается трубы и ответных фланцев;
корпус расположен по центру и не смещён крепежом;
рукоятка, редуктор или привод имеют достаточный рабочий габарит;
трубопровод поддерживается собственными опорами;
соединение не передаёт на корпус изгиб, растяжение или кручение;
после подачи давления отсутствует наружная утечка;
затвор открывается и закрывается в предусмотренном диапазоне.

Испытание проводят плавно. Резкая подача давления может скрыть монтажную причину неисправности за последствиями гидравлического удара. Если появилась течь или увеличилось усилие управления, давление снимают и проверяют сборку, не пытаясь компенсировать дефект дополнительной затяжкой на работающем трубопроводе.

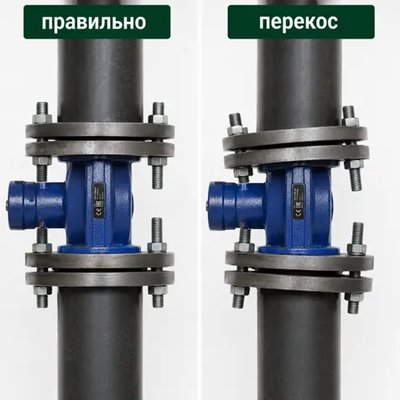

Типичные ошибки при монтаже

Устанавливать затвор с полностью закрытым диском и деформировать манжету.
Оставлять диск полностью открытым и повреждать его кромку при вводе между фланцами.
Добавлять прокладки без проверки требований конкретного исполнения.
Стягивать несоосные фланцы болтами через корпус затвора.
Не проверять внутренний диаметр трубы и свободный поворот диска.
Окончательно затягивать одну сторону до установки остальных крепёжных элементов.
Подвешивать трубопровод или тяжёлый привод на корпус без предусмотренных опор.
Проводить сварку рядом с установленным затвором без защиты манжеты и внутренних деталей.
Настраивать привод без проверки механических конечных положений диска.
Испытывать узел резкой подачей давления.

Что указать в заявке

DN и PN трубопровода;
рабочую среду, температуру и давление;
материал труб и исполнение ответных фланцев;
фактический внутренний диаметр в зоне поворота диска;
требуемые материалы корпуса, диска и манжеты;
ручное управление, редуктор, пневматический или электрический привод;
монтажное положение и доступный габарит;
требования к герметичности;
фотографии существующего узла и размерный чертёж при замене.

Если изделие подбирают взамен установленного, дополнительно передают строительную длину, расположение крепежа и сведения о доступном пространстве. Это позволяет проверить не только рабочие параметры, но и фактическую возможность монтажа.

Что посмотреть в каталоге NEWKEY

В каталоге межфланцевых дисковых затворов необходимо выбрать исполнение по DN, PN, материалам диска и манжеты, способу управления и условиям среды. Перед заказом полезно сопоставить габаритный чертёж изделия с ответными фланцами и проверить пространство для полного поворота диска.

Частые вопросы

Можно ли устанавливать дисковый затвор в закрытом положении?

Для мягкоуплотнённого межфланцевого исполнения это создаёт риск сдавливания и деформации манжеты. Во время ввода корпуса диск обычно оставляют полуоткрытым, чтобы его кромка находилась внутри габарита и не прижимала уплотнение.

Всегда ли межфланцевому затвору не нужны прокладки?

Нет. Это зависит от конструкции. У многих моделей манжета сама уплотняет соединение, поэтому дополнительные прокладки не требуются или запрещены. Для других исполнений порядок может отличаться — решение принимают по паспорту конкретного изделия.

Почему диск после монтажа задевает трубу?

Вероятные причины — смещение корпуса относительно оси, недостаточный внутренний диаметр ответной части, выступающая прокладка, перекос фланцев или несоответствие их геометрии выбранной модели.

Можно ли выровнять фланцы затяжкой болтов?

Нет. Крепёж предназначен для сборки совместимого и заранее выровненного соединения. Принудительное стягивание передаёт нагрузку на корпус и повышает риск негерметичности или заклинивания.

Нужно ли проверять ход диска до подачи давления?

Да. Проверка позволяет обнаружить касание, смещение и неправильную настройку привода до испытания системы. После окончательной затяжки операцию повторяют.

Итог

Правильный монтаж межфланцевого дискового затвора начинается с подготовки трубопровода. Ответные фланцы должны быть параллельны и соосны, а корпус — устанавливаться свободно, без использования крепежа для исправления геометрии трассы. Диск во время ввода оставляют полуоткрытым, затем изделие центрируют и проверяют его ход.

Дополнительные прокладки применяют только по документации выбранной модели. После равномерной затяжки соединения повторно контролируют движение диска, отсутствие нагрузок от трубопровода и герметичность узла. Такая последовательность защищает манжету и кромку диска, снижает риск заклинивания и помогает сохранить расчётный ресурс оборудования.
