Давление 40 бар и температура: как считать дерейтинг для разных материалов

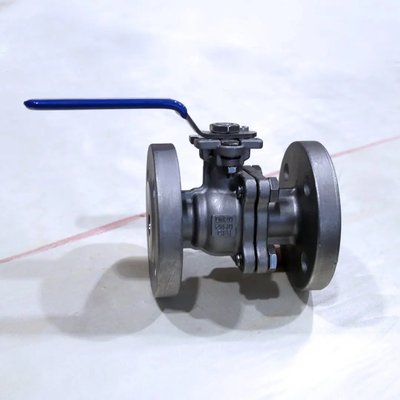

огда мы видим на корпусе арматуры маркировку PN 40 или в спецификации указание давление 40 бар, очень легко сделать неверный вывод, будто это значение одинаково относится ко всем условиям эксплуатации. На практике номинальное давление указано для температуры +20 °C — это базовая точка, от которой ведут расчёты. Но в реальной промышленности оборудование сталкивается с паром, нагретой водой, маслом, газами, химическими средами и тепловыми циклами. Всё это влияет на прочность корпуса, фланцев, болтов и уплотнений. Чтобы определить, сколько оборудование выдержит на самом деле, инженеры используют понятие дерейтинг материалов — снижение характеристик материалов под воздействием температуры.

Что такое дерейтинг материалов

Дерейтинг материалов — это коэффициент, который показывает, насколько снижаются прочностные свойства материалов при повышении температуры. Любой металл — сталь, нержавейка, чугун или латунь — при нагреве становится мягче и менее устойчивым к давлению. Это не дефект, а природное физическое свойство: атомы начинают двигаться быстрее, связи между кристаллическими решётками ослабевают, а сопротивление пластической деформации падает. Именно это называют снижением характеристик материалов. Например, если при 20 °C стальной корпус спокойно выдерживает 40 бар, то при 200 °C он, возможно, сможет выдержать уже только 28–32 бар. Для некоторых материалов, таких как латунь или чугун, снижение гораздо более резкое.

Откуда берутся коэффициенты снижения характеристик

Коэффициенты дерейтинга — это не субъективное мнение производителя, а строго регламентированные значения, закреплённые в международных и российских стандартах. Основные источники: ASME B16.5, ASME BPVC, EN 1092-1, ISO 7005, ГОСТ 15150, ГОСТ Р 54432, а также таблицы прочностных характеристик материалов. В каждом документе указаны допустимые напряжения материалов при разных температурах, что позволяет точно определить, как меняется несущая способность корпуса или фланцев. Например, ASME даёт подробные таблицы давления для фланцев Class 150–2500 в диапазоне температур от –29 до +538 °C.

Где искать коэффициенты дерейтинга

Стандарт	За что отвечает
ASME B16.5	давление фланцев при температуре
ASME BPVC	ползучесть материалов
EN 1092-1	европейские фланцы PN
ГОСТ 15150	температурные условия эксплуатации
ГОСТ Р 54432	характеристики сталей

Почему при 40 бар температура становится критическим фактором

На первый взгляд давление 40 бар кажется вполне рабочим значением — многие трубопроводные системы нормально функционируют при таком параметре. Но проблема начинается тогда, когда к давлению добавляется температура. Металл при нагреве ослабевает, причём снижение может быть значительным. Например, сталь Ст20 при +200 °C теряет примерно четверть прочности, а при +300 °C — почти треть. Чугун при нагреве ещё более чувствителен к нагрузкам и становится хрупким, что создаёт риск разрушения при ударном давлении. Латунь и бронза также резко теряют прочность, поэтому с ними особенно важно учитывать температурные ограничения.

Как рассчитать дерейтинг при 40 бар: пошаговый алгоритм

Чтобы рассчитать реальное рабочее давление при нагреве, инженеры используют простой и логичный алгоритм. Сначала определяют номинальное давление — например, PN 40 или ASME Class 300. Затем выбирают рабочую температуру среды. Далее в таблице из ASME или ГОСТ находят коэффициент снижения характеристик для материала корпуса при этой температуре.

Формула проста: P_раб = P_ном × K_дерейтинга

P_раб — рабочее давление при заданной температуре
P_ном — номинальное давление при 20 °C (например, 40 бар)
K_дерейтинга — коэффициент снижения прочности материала при повышенной температуре

Если коэффициент равен 0.75, то при данной температуре арматура выдерживает 30 бар. Однако расчёт на прочность давление–температура не ограничивается корпусом. Нужно учитывать материал болтов, прокладки, седла и уплотнений — они могут ограничивать рабочие условия сильнее металла.

Дерейтинг углеродистой стали: Ст20, 09Г2С и другие распространённые марки

Углеродистая сталь — один из самых распространённых материалов в трубопроводной арматуре. Она недорогая, прочная и легко обрабатывается, поэтому используется в задвижках, фланцах, корпусах клапанов и трубах. Однако у неё есть особенность: при повышении температуры она довольно быстро теряет прочность. Например, при +100 °C снижение допустимых напряжений материалов может составлять 10–15%, при +200 °C — около 25–30%, а при +300 °C — уже 40% и больше. Это связано с тем, что структура углеродистой стали меняет характеристики, модуль упругости падает, а пластичность растёт.

Пример снижения рабочей способности углеродистой стали

Температура	Коэффициент	Реальное давление при PN 40
20 °C	1.00	40 бар
100 °C	0.90	36 бар
200 °C	0.75	30 бар
300 °C	0.60	24 бар

Дерейтинг нержавеющей стали: AISI 304, 316, 321

Нержавеющая сталь считается более устойчивой к температуре по сравнению с углеродистой, и это действительно так. Она медленнее теряет прочность, лучше сопротивляется ползучести и сохраняет структуру при длительном нагреве. Для давления 40 бар это означает, что при тех же температурах нержавейка выдерживает большее рабочее давление. Например, AISI 304 сохраняет примерно 90% прочности при +200 °C, AISI 316 — около 92–93%, а жаростойкая AISI 321 — до 95%. Главная причина — присутствие легирующих элементов (никель, хром, молибден), которые стабилизируют структуру и уменьшают тепловую деградацию материала.

Дерейтинг чугуна, латуни и бронзы — почему ограничения самые жёсткие

Чугун, латунь и бронза часто используются в инженерных системах, но их поведение при температуре значительно хуже, чем у сталей. Чугун становится хрупким при нагреве, что опасно при давлении 40 бар: даже небольшой скачок давления или удар может привести к разрушению корпуса. Серый чугун обычно ограничен температурой около 120 °C, ковкий — до 200–250 °C, но это не означает, что он работает на 40 бар в этих условиях. Наоборот, допустимые напряжения материалов при таких температурах резко падают.

Ограничения по материалам

Материал	Макс. температура	Комментарий
Серый чугун	~120 °C	Хрупкость при нагреве
Ковкий чугун	~200 °C	Ограничен по давлению
Латунь	~120 °C	Резкое падение прочности
Бронза	~200 °C	Более стабильна, но не для 40 бар

Уплотнения — слабое звено при 40 бар и температуре

Даже если корпус клапана или фланца легко выдерживает 40 бар при высокой температуре, реальная система может оказаться ограничена уплотнением. В большинстве случаев именно седло, прокладка или резиновый элемент определяют максимальные рабочие параметры. Например, EPDM используется во многих задвижках и дисковых затворах, но выдерживает только до +120 °C. Если система работает на 40 бар и 150 °C, EPDM сразу исключается. NBR ещё хуже переносит нагрев, и при +90 °C его рабочие характеристики падают.

Уплотнения и их ограничение по температуре

Материал	Макс. температура
EPDM	120 °C
NBR	90 °C
FKM (Viton)	200 °C
PTFE	260 °C
Металл-металл	350+ °C

Как определить реальное рабочее давление

Когда говорят о дерейтинге, проще всего понять принцип на реальных примерах. Допустим, у нас есть арматура PN 40, и система должна работать при температуре 200 °C. В стандарте EN 1092-1 для углеродистой стали при такой температуре приведён коэффициент снижения (дерейтинга) примерно 0.75. Чтобы определить фактическое рабочее давление, умножаем номинальное значение на коэффициент: 40 бар × 0.75 = 30 бар. Получается, что в условиях нагрева элемент, рассчитанный на 40 бар, реально выдерживает только 30. Этот подход одинаков для фланцев, корпусов клапанов, шаровых кранов, дисковых затворов — любой арматуры.

Латунный кран PN 40 при температуре 120 °C

Теперь рассмотрим противоположную ситуацию — когда материал ограничивает систему сильнее, чем сам корпус. Латунные краны PN 40 широко применяются в водоснабжении и отоплении, но латунь крайне чувствительна к нагреву. При температуре +120 °C коэффициент дерейтинга для латуни составляет около 0.55. Значит реальное рабочее давление будет: 40 × 0.55 = 22 бар. То есть при 120 °C кран фактически перестаёт быть «сорокабарным». Это критично, ведь многие системы отопления работают именно в диапазоне 90–120 °C.

Типичные ошибки. Почему оборудование ломается

Самая распространённая ошибка — ориентироваться только на номинальное давление PN или Class, игнорируя температуру. Многие пользователи считают, что если на корпусе написано «40 бар», значит оборудование выдержит это давление всегда, но это абсолютно неверно. Вторая ошибка — выбор материалов по принципу «подешевле». Например, попытка использовать чугун или латунь в условиях, где требуется нержавеющая сталь. Третья ошибка — недооценка уплотнений: корпус выдержит 40 бар, но уплотнение разрушится при температуре выше своих пределов.

Как выбрать материал для 40 бар при повышенной температуре

Выбор материалов для высокого давления — это сочетание инженерного расчёта и здравого смысла. При температурах до 100 °C можно использовать углеродистую сталь, бронзу, латунь или чугун — главное, чтобы рабочая среда не была агрессивной. Но если температура поднимается выше 120 °C, латунь и чугун сразу отпадают. В диапазоне 150–250 °C лучшим выбором становится нержавеющая сталь AISI 304, AISI 316 или AISI 321, так как они сохраняют прочность и устойчивы к ползучести материалов.

Заключение

Температурный дерейтинг — это ключевой инструмент инженера, который определяет реальную прочность оборудования при нагреве. Номинальные 40 бар при +20 °C совершенно не означают те же 40 бар при +200 или +300 °C. Металлы теряют прочность, уплотнения разрушаются, фланцы могут деформироваться из-за ползучести. Поэтому расчёт на прочность давление–температура должен выполняться строго по таблицам ASME, ГОСТ и EN. Правильный подбор материалов — нержавейки, углеродистой стали или жаропрочных сплавов — обеспечивает надёжность и безопасность системы.
