Рабочее, номинальное и испытательное давление: в чем разница и что важно при выборе арматуры

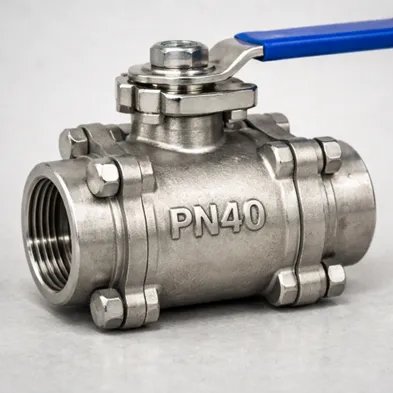

При подборе трубопроводной арматуры в паспорте, каталоге или на корпусе изделия можно встретить сразу несколько значений давления. Чаще всего это рабочее, номинальное и испытательное давление. Именно здесь и возникает путаница: многие считают, что если на корпусе указано PN, значит арматура всегда может безопасно работать при таком же давлении в любых условиях. На практике это не так. Чтобы подобрать оборудование правильно, важно понимать, чем отличаются эти параметры и на какое значение ориентироваться в реальной эксплуатации.
Рабочее, номинальное и испытательное давление: в чем разница
Если говорить просто, рабочее, номинальное и испытательное давление — это три разных параметра для трех разных задач. Рабочее показывает, при каком избыточном давлении арматура может долго и безопасно работать в конкретных условиях. Номинальное давление PN — это базовый классификационный параметр, привязанный к температуре 20 °С. Испытательное давление — это повышенное давление, при котором изделие проверяют на прочность и плотность, а не эксплуатируют постоянно.
Что такое рабочее давление арматуры
Рабочее давление арматуры — это наибольшее избыточное давление, при котором возможна длительная работа арматуры при выбранных материалах и заданной температуре. Ключевой момент здесь — не только само давление, но и температура рабочей среды, а также материал корпуса и уплотнений. То есть рабочее давление всегда связано с реальными условиями эксплуатации, а не только с маркировкой на корпусе.
Именно поэтому запросы вроде «что такое рабочее давление» и «рабочее давление и номинальное давление разница» так важны для подбора. Два изделия с одинаковой маркировкой PN могут вести себя по-разному при нагреве среды, на паре, на горячей воде или на агрессивной химической среде. Это зависит от конструкции, материала и допустимых параметров, которые производитель указывает в техническом паспорте. Такое различие прямо следует из того, что рабочее давление определяется для заданной температуры и выбранных материалов, а номинальное — для 20 °С.

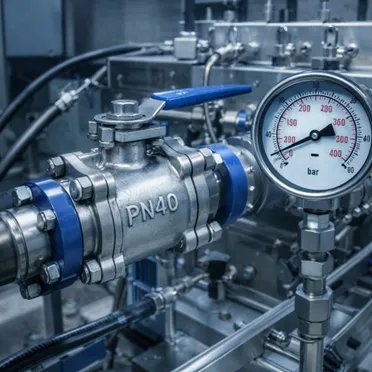

Что такое номинальное давление PN
Номинальное давление арматуры PN — это наибольшее избыточное давление при температуре рабочей среды 20 °С, при котором обеспечивается заданный срок службы корпусных деталей арматуры. Иначе говоря, PN — это условная базовая величина для типоразмера и класса изделия, а не обещание, что арматура выдержит такое же давление при любой температуре и в любой среде.

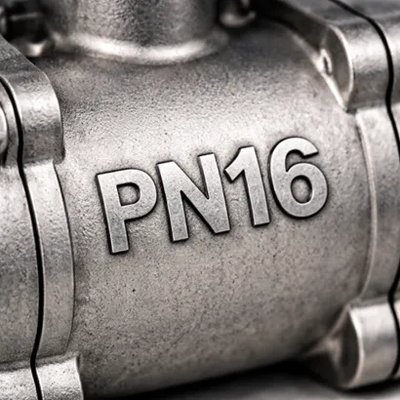

Когда пользователь спрашивает, что означает PN в арматуре, ответ такой: это обозначение номинального давления. Например, PN16 означает, что изделие относится к классу номинального давления 16, но реальное допустимое рабочее давление нужно смотреть по документации производителя с учетом температуры, среды и условий эксплуатации. Именно поэтому PN и рабочее давление — не одно и то же.
Что такое испытательное давление
Испытательное давление арматуры, оно же пробное давление или давление опрессовки арматуры, — это избыточное давление, при котором изделие испытывают на прочность, а также на прочность и плотность водой в установленном температурном диапазоне, если в документации не указано иное. Это не эксплуатационный режим. Испытательное давление нужно для проверки надежности изделия перед вводом в работу или в рамках контроля качества.
Если объяснять совсем коротко, испытательное и рабочее давление — разница в назначении. Рабочее давление относится к длительной эксплуатации, а испытательное — к кратковременной проверке. Ориентироваться на испытательное давление как на допустимое рабочее — типичная ошибка при подборе арматуры.
Что означает PN в арматуре
Маркировка PN нужна для быстрого понимания класса давления арматуры и ее сопоставления с другими элементами системы. Это удобный ориентир для подбора, но не единственный параметр. Само определение номинального давления привязано к температуре 20 °С, поэтому PN не равно реальному рабочему давлению в условиях нагрева, перепадов температуры или агрессивной среды.
Проще говоря, почему PN не равно рабочему давлению: потому что рабочее давление зависит от фактической температуры и материалов, а PN задает базовый уровень для нормированных условий. Если температура растет, допустимое рабочее давление у многих изделий снижается. Поэтому номинальное давление PN — это отправная точка, а не окончательный критерий выбора. Это вывод из нормативных определений рабочего и номинального давления.
Еще одна важная деталь: на одной только маркировке нельзя принимать решение о применении арматуры в сложной системе. Нужно смотреть технический паспорт, таблицу зависимости «давление — температура», материал корпуса, тип уплотнения и характеристики рабочей среды. «НьюКей» работает с разными видами трубопроводной арматуры — от шаровых кранов и дисковых затворов до задвижек, клапанов, регулирующей и пищевой арматуры, поэтому для корректного подбора здесь особенно важна проверка не одного параметра, а всего набора условий эксплуатации.
Какое давление учитывать при выборе арматуры
При выборе арматуры по давлению ориентироваться нужно в первую очередь на фактическое рабочее давление в системе с запасом по условиям эксплуатации, а затем сверять его с допустимыми параметрами конкретного изделия по технической документации. Номинальное давление помогает быстро сузить выбор, но окончательное решение принимают по рабочим параметрам: давлению, температуре, среде, цикличности и конструкции узла.
Именно поэтому вопрос «какое давление учитывать при выборе арматуры» имеет практический ответ: смотреть не только PN, а весь режим работы. Если в системе высокая температура, гидроудары, агрессивная среда или частые циклы открытия и закрытия, запас по подбору особенно важен. Материал корпуса и уплотнение здесь играют не меньшую роль, чем сама маркировка давления. На сайте «НьюКей» отдельно отмечены рекомендации по материалам: чугун применяют для воды и пара низкого давления, углеродистую сталь — для более высоких давлений и температур, нержавеющую сталь — для агрессивных сред.
Как температура влияет на допустимое давление
Температура рабочей среды напрямую влияет на допустимое рабочее давление. В нормативном определении рабочее давление привязано к заданной температуре, а номинальное давление PN — к 20 °С. Из этого следует простой практический вывод: чем дальше реальные условия от нормируемой температуры, тем осторожнее нужно интерпретировать значение PN.
На практике это означает следующее. Если арматура работает не на холодной воде, а на горячей воде, паре, масле или химической среде, допустимое давление может оказаться ниже, чем ожидает покупатель по одной только маркировке. Поэтому таблица «давление — температура» в техническом паспорте — обязательный документ для проверки перед закупкой и монтажом.
Какие ошибки бывают при выборе арматуры
Самая частая ошибка — считать, что номинальное давление арматуры и рабочее давление арматуры всегда совпадают. Вторая ошибка — ориентироваться на испытательное давление как на рабочее. Третья — не учитывать температуру рабочей среды. Четвертая — игнорировать материал корпуса и уплотнение. Пятая — выбирать изделие только по маркировке, не открывая технический паспорт. Эти ошибки логически следуют из различий между рабочим, номинальным и пробным давлением, которые закреплены в нормативных определениях.
Чтобы не ошибиться, полезно проверять пять пунктов: фактическое рабочее давление в системе, максимальную температуру среды, химический состав среды, допустимые параметры изделия по паспорту и запас по режиму эксплуатации. Тогда вопрос «как выбрать арматуру по давлению» решается не по одной цифре на корпусе, а по реальной нагрузке на оборудование.
Ответы на частые вопросы
В чем разница между рабочим и номинальным давлением?
Рабочее давление — это давление для длительной работы арматуры при заданной температуре и выбранных материалах. Номинальное давление PN — это базовый классификационный параметр, привязанный к 20 °С.
Чем отличается испытательное давление от рабочего?
Испытательное давление используют для проверки прочности и плотности, а рабочее — для реальной длительной эксплуатации.
Что означает PN на арматуре?
PN — это обозначение номинального давления арматуры. Оно показывает класс изделия по давлению, но не заменяет проверку рабочих параметров по паспорту.
Почему PN не равно рабочему давлению?
Потому что PN задается для 20 °С, а рабочее давление зависит от реальной температуры, материалов и условий эксплуатации.
Какое давление учитывать при выборе арматуры?
Ориентироваться нужно прежде всего на фактическое рабочее давление системы и сверять его с допустимыми параметрами изделия по документации производителя.
Вывод
Рабочее номинальное и испытательное давление — это не взаимозаменяемые обозначения, а разные технические параметры. Рабочее давление показывает условия длительной эксплуатации, номинальное давление PN служит базовой классификационной величиной при 20 °С, а испытательное давление нужно для проверки прочности и плотности. Поэтому при подборе арматуры важно смотреть не только на PN, но и на температуру рабочей среды, материал корпуса, уплотнение, характеристики среды и данные технического паспорта.
Если подбирать арматуру по фактическим рабочим параметрам — давлению, температуре, среде и условиям эксплуатации, риск ошибки заметно снижается. В каталоге «НьюКей» представлены разные типы трубопроводной арматуры, а сам подход к выбору лучше строить именно от реального режима работы, а не от одной маркировки на корпусе.
