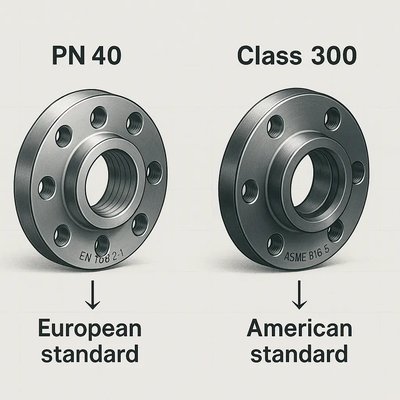

Соответствие PN 40 и ASME Class 300: где сопоставимы, а где нет

Иногда инженерам, снабженцам и проектировщикам приходится сталкиваться с ситуацией, когда фланцы по европейскому стандарту PN нужно заменить на изделия по американскому ASME Class — или наоборот. На первый взгляд между PN 40 и Class 300 будто бы нет разницы: размеры болтов часто совпадают, оба применяются в трубопроводах среднего давления, а в интернете легко найти "таблицы соответствия", где они стоят в одной строке. Но на деле все куда сложнее. Эти стандарты создавались по разным методикам расчёта, опираются на разные коэффициенты прочности и по-разному учитывают влияние температуры. Поэтому PN 40 и Class 300 иногда совместимы, но иногда — категорически нет. В этой статье мы разберём сравнение максимально простым, человеческим языком, чтобы даже неспециалист понял, почему совпадение цифр на маркировке не означает полную взаимозаменяемость и что нужно проверять перед монтажом.

Что означают PN и Class

Маркировка PN 40 встречается в российских и европейских стандартах — ГОСТ, EN 1092-1 и др. PN означает "номинальное давление". Если коротко, PN 40 показывает, что деталь выдерживает давление 40 бар при температуре около 20 °C. Но это не "жёсткая" цифра. При повышении температуры металл теряет прочность, и допустимое давление снижается. Например, при 200 °C фланец PN 40 уже не выдержит те же 40 бар — и таблицы, приведённые в стандартах, показывают реальную рабочую величину. Поэтому PN 40 — это не гарантия, что деталь всегда «держит сорок бар». Это опорная точка, от которой пляшут расчёты, учитывающие материал и рабочую температуру. Представьте автомобиль, у которого максимум 200 км/ч. Это не значит, что он поедет 200 по льду — условия меняют возможности. Так же и PN 40 работает только "в правильных условиях", и инженеру важно смотреть не только на цифру, но и на таблицы температурной зависимости.

ASME Class 300: другая логика

Американское обозначение ASME Class выглядит похоже, но работает совершенно иначе. Class 300 не означает давление, ни в барах, ни в psi. Это просто "класс прочности", которому соответствует определённая таблица допустимых давлений. Эти таблицы составлены так, что реальные значения зависят от температуры, диаметра и группы материала. Поэтому два фланца Class 300 — один из углеродистой стали, другой из нержавеющей — могут иметь совершенно разные пределы по давлению. Простыми словами: цифра 300 сама по себе ничего не говорит. Она начинает иметь смысл только вместе с таблицей ASME B16.5. В этом стандарте подробно расписано, сколько бар выдерживает Class 300 на каждой температуре для каждого материала. В отличие от PN, где логика более "линейная", у ASME подход построен через допустимые напряжения металла. Получается, что Class 300 — это как «размер обуви без марки ткани»: пока не знаешь материал, невозможно понять реальную прочность.

Ключевые отличия PN и Class

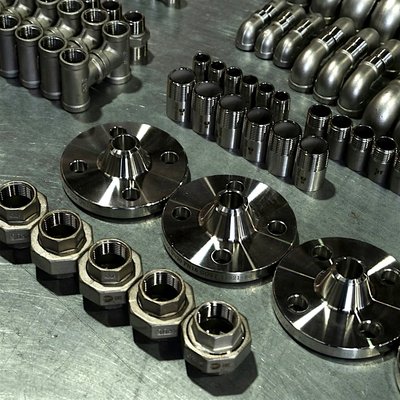

Когда PN 40 и Class 300 совпадают

Самая частая причина, по которой PN 40 и ASME Class 300 считают «одинаковыми», — это их поведение на невысоких температурах. Когда система работает, например, с водой, воздухом или лёгкими углеводородами при температурах до 100–120 °C, допустимое давление у PN 40 и Class 300 действительно оказывается очень похожим. Если открыть таблицы, то и европейские нормы, и ASME показывают, что оба стандарта уверенно выдерживают рабочие нагрузки в этом диапазоне, иногда даже с приличным запасом. В этот момент создаётся впечатление, что различий нет вовсе. Более того, монтажники часто замечают: болтовые отверстия на фланцах DN 50, DN 80, DN 100 иногда совпадают с NPS 2", 3", 4" Class 300. Из-за этого складывается ложное ощущение полной совместимости. Однако эта совместимость работает только при определённых условиях: умеренная температура, неагрессивная среда, совпадающий материал и одинаковый тип уплотнительной поверхности. Это как две пары кроссовок, которые одинаково сидят на ноге, пока ты идёшь по ровной дороге. Но стоит пойти по горам — различия в конструкции становятся критичными. Поэтому на "холодных" системах PN 40 и Class 300 действительно могут быть сравнимы, но только после проверки всех параметров, а не по одному внешнему признаку.

Совместимость размеров

Ещё одна причина, почему инженеры иногда считают PN 40 и Class 300 «аналогами», заключается в геометрической совместимости некоторых типоразмеров. В ряде диаметров у них действительно совпадает количество болтов, диаметр окружности и диаметр отверстий. Это значит, что фланцы физически можно соединить: болты войдут, гайки закрутятся, зазор будет нормальным. Но важно понимать, что совпадение по болтовому ряду — это не гарантия совпадения по прочности или по типу уплотнительной поверхности. Например, ASME часто использует исполнения RF (выступ) и RTJ (кольцевое уплотнение), тогда как в ГОСТ и EN RTJ встречается реже. Если взять PN 40 с плоской поверхностью и Class 300 с RTJ, соединение можно собрать, но оно будет негерметичным — прокладка просто не сработает. Поэтому геометрическая совместимость — полезная вещь, но она говорит лишь о том, что «болты совпадут». Она не даёт права считать, что стандарты равны. Это похоже на то, как дверца от одной модели автомобиля физически становится в проём другой, но замки и контуры не совпадают — закрыть можно, а пользоваться нельзя.

Где PN 40 и Class 300 категорически НЕ совпадают

Если на умеренных температурах PN 40 и Class 300 ещё могут быть похожи, то при нагреве ситуация меняется кардинально. Металл при повышении температуры теряет прочность, но европейские стандарты (PN) и американские (ASME Class) учитывают это по-разному. В EN 1092 и ГОСТ допустимое давление снижается плавно: чем выше температура, тем ниже рабочее значение. В ASME подход построен через допустимые напряжения для конкретного материала. Поэтому при температуре, например, 250–300 °C, фланец Class 300 из нержавейки может держать значительно большее давление, чем PN 40 из углеродистой стали — хотя внешне оба вроде «одного класса». А бывает наоборот: если у Class 300 неудачная группа материала, он теряет прочность быстрее, чем PN 40. Это как два человека: оба могут поднять одинаковый вес в тренажёрке, но один быстрее устанет на жаре, второй — на холоде. Поэтому на системах с горячим паром, перегретой водой, термальными маслам или нефтепродуктами PN 40 и Class 300 — это уже «два разных мира». И простая замена по принципу «похоже же» может привести к аварийной ситуации. Именно поэтому инженеры всегда сверяют допустимые давления исключительно по таблицам ASME и EN — без этого нельзя принимать решение.

Разные подходы к расчёту прочности

Фундаментальная разница между PN и Class — в самой математике. PN — это номинальное давление, от которого отталкиваются при проектировании. ASME Class — это условный номер, который ничего не говорит без таблиц допустимых напряжений для металла. Европейский подход больше похож на "систему уровней": PN 10, 16, 25, 40 — каждый обозначает определённый диапазон прочности. В ASME всё построено на том, сколько металл выдерживает в конкретных условиях. Поэтому два фланца одинакового диаметра могут иметь разную толщину стенок, разные допуски и разную массу — и при этом оба будут «правильными» по своим стандартам. Это как разница между двумя школами бокса: удары вроде бы одинаковые, но техника разная. В спокойных условиях они выглядят похоже, но в стрессовой ситуации разница проявляется моментально. Поэтому сравнивать PN 40 и Class 300 по цифрам нельзя — только по реальным таблицам и расчётам.

Геометрические и конструктивные различия

Даже если болты совпали — это ещё не значит, что соединение будет работать. У фланцев есть такая важная штука, как тип уплотнительной поверхности: RF (выступ), FF (плоская поверхность), RTJ (кольцевое уплотнение). У ASME RTJ применяется гораздо чаще. В PN/ГОСТ RTJ встречается чуть реже. Если соединить фланцы с разными типами поверхностей, прокладка просто не сядет правильно — и герметичности не будет. Ещё одна проблема — высота выступа RF отличается между EN и ASME. Даже лишний миллиметр разницы может привести к утечкам, потому что прокладка рассчитана на определённую глубину сжатия. Также разные стандарты используют разные допуски на обработку поверхностей. Простыми словами: совпадение по болтам — это как совпадение размера ключа, но сама гайка может быть другой конструкции. Она вроде бы «крутится», но работать будет неправильно. Поэтому геометрия всегда проверяется полностью: болты, диаметр, поверхность, высота выступа, проточка.

Типичные ошибки при сравнении PN 40 и Class 300

Ошибка 1: считать, что "они одинаковые"

Самая распространённая ошибка — думать, что PN 40 и Class 300 — это одно и то же, просто «европейское и американское название». Так говорят монтажники, которые много лет ставят фланцы и привыкли, что на холодной воде они действительно часто совпадают. Но этот подход опасен. Вся проблема в том, что совпадение на умеренной температуре создаёт иллюзию полной совместимости. Однако стоит изменить условия — температура, материал, среда — и стандарты расходятся. Представьте, что два человека одинаково быстро бегут на короткой дистанции. Это не значит, что оба одинаково пробегут марафон. Так и здесь: фланцы "ведут себя одинаково" только в лёгком режиме. В реальных условиях — пар, химия, высокие температуры — различия становятся критичными. Ошибка "PN 40 = Class 300 всегда" приводит к тому, что фланец работает вне расчётных условий, что грозит утечками и даже разрушением соединения. Поэтому инженеры всегда сверяются с таблицами, а не с «знаниями с опытом».

Ошибка 2: сравнение только по диаметру и болтовому ряду

Вторая ошибка — действовать по принципу "болты совпали — значит, подходит". Это встречается чаще всего. Болтовой ряд действительно иногда одинаковый. Но фланцы — это не просто "круг с дырками". У них есть уплотнительная поверхность, и именно она определяет герметичность. Например, у ASME часто используется RTJ — уплотнение металлическим кольцом. У EN/ГОСТ это встречается реже. Если соединить PN 40 RF с Class 300 RTJ, визуально всё будет выглядеть красиво: болты войдут, фланцы соединятся. Но прокладка не будет работать, и соединение потечёт. Также важна высота выступа RF. Даже разница в 1 мм может изменить степень обжатия прокладки. Это как попытаться использовать прокладку от чайника в сковородке — формально она круглая, но не подходит по конструкции. Поэтому геометрию всегда проверяют полностью, а не "на глаз".

Ошибка 3: игнорирование материала

Третья ошибка — считать, что материал «не так важен». На практике материал — это половина прочности. Один и тот же Class 300 из углеродистой стали и нержавейки — это два совершенно разных изделия. У них разные температурные зависимости, разные допустимые давления и разный запас прочности. То же касается PN 40: сталь 20, 09Г2С, нержавейка — каждая работает по-своему. Это как два стула, сделанные по одному чертежу, но один — из дерева, другой — из металла. Внешне они одинаковые, но прочность различается радикально. Если материал выбран неправильно, фланец может показать хорошее поведение в первые недели, но затем начнёт терять герметичность, корродировать или деформироваться. Особенно это критично в химических и высокотемпературных системах. Поэтому перед заменой PN 40 на Class 300 всегда проверяют не только размер, но и материал.

Можно / нельзя при замене PN 40 ↔ Class 300

Как правильно выбирать между PN 40 и ASME Class 300

Когда инженер сталкивается с задачей заменить PN 40 на Class 300 или наоборот, важно действовать не по интуиции, а по последовательному алгоритму. Первое, что нужно определить — рабочую температуру. Именно она сильнее всего влияет на допустимое давление. Второй шаг — реальное, а не «по паспорту», рабочее давление системы. Часто в паспорте указаны 16 бар, а фактически бывают скачки до 20–22. Это тоже нужно учитывать. Третий шаг — материал. Углеродистая сталь при 300 °C и нержавейка при 300 °C — две совершенно разные истории, потому что нержавейка держит температуру лучше. Четвёртый шаг — таблицы. Не интернет-таблицы соответствия, а официальные данные ASME и EN/ГОСТ. Пятый шаг — геометрия: тип поверхности (RF, FF, RTJ), высота выступа, толщина фланца. И уже только после этого можно делать вывод: совместимы ли стандарты в данном конкретном случае. Такой порядок кажется длинным, но в реальности занимает всего пару минут и полностью исключает риск ошибки. Проще уделить этим минутам внимание, чем потом менять потекшее соединение или устранять последствия аварии.

Почему эти два стандарта только "иногда пересекаются"

Главное, что нужно запомнить: PN 40 и ASME Class 300 — это не аналоги по определению. Они пересекаются только в узких условиях: умеренная температура, неагрессивная среда, совпадающая геометрия. В остальных случаях они идут разными дорогами. PN 40 опирается на номинальное давление, а Class 300 — на классовую систему прочности. Они создавались разными организациями, в разное время, под разные задачи. Поэтому их совпадение — это не правило, а удачное стечение обстоятельств. Это как две одинаковые по размеру куртки: одна утеплённая, другая летняя. Формально размер совпадает, но назначение разное. Вот почему инженеры всегда проверяют не только цифры, но и реальные условия эксплуатации. Когда проект требует точности, лучше не искать "аналог", а использовать фланец именно того стандарта, что заложен в документации. Это не перестраховка — это безопасная и профессиональная практика, которая избавляет от ошибок и лишних затрат.

Итог

PN 40 и ASME Class 300 часто называют «похожими», но это не значит, что они одинаковые. При умеренных температурах и простой среде их характеристики действительно могут сходиться, а размеры — совпадать. Но при нагреве, при изменении материала, при работе с химическими средами или паром стандарты идут в разные стороны. Их нельзя считать взаимозаменяемыми «по умолчанию». Правильный подход всегда один: анализ → таблицы → геометрия → вывод. Такой порядок даёт уверенность, что фланец выдержит давление, обеспечит герметичность и не выйдет из строя в самый неожиданный момент.
