Что означает PN в арматуре и почему PN не равно рабочему давлению

При выборе трубопроводной арматуры покупатель почти всегда сталкивается с маркировкой PN на корпусе, в паспорте или в каталоге. На первый взгляд все кажется простым: если указано PN16, PN25, PN40 или PN64 значит именно на такое давление и рассчитано изделие. Но в реальной эксплуатации этот подход часто приводит к ошибкам. Чтобы подобрать арматуру правильно, нужно понимать, что означает PN в арматуре, как эта маркировка связана с номинальным давлением и почему PN не равно рабочему давлению.

Главная причина путаницы в том, что PN — это не фактическое давление в вашей системе и не универсальный ответ на вопрос, подойдет ли изделие под конкретую задачу. Маркировка помогает определить класс арматуры по давлению, но окончательный выбор всегда делают с учетом температуры рабочей среды, материала корпуса, уплотнения и условий эксплуатации.

Что означает PN в арматуре

Если говорить просто, PN в арматуре — это обозначение номинального давления. Именно поэтому запросы «PN в арматуре расшифровка» и «что такое PN в арматуре» по сути ведут к одному вопросу: какое значение скрывается за этой маркировкой и как его правильно понимать.

Что такое номинальное давление PN

Номинальное давление PN — это базовый параметр арматуры, который используют для классификации изделий по давлению. Он показывает не фактическое давление в конкретной системе, а условный уровень, на который ориентируются при стандартных условиях. Проще говоря, PN — это расчетная опорная величина, а не реальный режим работы арматуры в любой ситуации.

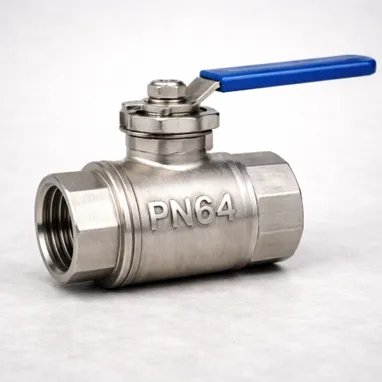

Когда на корпусе указано PN16, PN25, PN40 или PN64 — это означает принадлежность изделия к определенному ряду номинальных давлений. Для практического понимания обычно ориентируются так:

PN16 — номинальное давление 1,6 МПа
PN25 — номинальное давление 2,5 МПа
PN40 — номинальное давление 4,0 МПа
PN64 — номинальное давление 6,4 МПа

Но именно здесь многие делают первую ошибку: воспринимают эти значения как гарантированное рабочее давление арматуры в любых условиях. На самом деле номинальное давление арматуры — это отправная точка для подбора, а не окончательный ответ.

Как PN связано с температурой и материалом

Чтобы правильно читать маркировку арматуры, важно помнить: PN связано не только с цифрой на корпусе, но и с нормируемыми условиями, прежде всего с температурой. Поэтому давление арматуры при температуре 20 °С и давление той же арматуры на горячей среде — не одно и то же.

Чем выше температура рабочей среды, тем внимательнее нужно относиться к допустимым параметрам изделия. При нагреве меняются прочностные характеристики материалов, по-другому ведут себя корпус, седло, уплотнение и соединения. Именно поэтому одинаковая маркировка PN на двух изделиях еще не означает, что они одинаково отработают в реальной системе.

Например, арматура с одним и тем же PN может вести себя по-разному, если:

у изделий разный материал корпуса;
используются разные уплотнения;
среда работает при разных температурах;
система подвержена пульсациям, скачкам и частым циклам открытия и закрытия.

Именно поэтому маркировка PN на арматуре — это только часть информации, а не полный набор данных для заказа.

Почему PN не равно рабочему давлению

Фраза «PN и рабочее давление» часто воспринимается как почти одно и то же. Но в инженерной логике это разные параметры. И если не разделять их между собой, выбор арматуры по давлению будет неточным.

Рабочее давление арматуры — это то давление, при котором изделие действительно может длительно работать в заданных условиях. Ключевые слова здесь — «длительно» и «в заданных условиях». То есть важны не только цифры, но и вся среда эксплуатации: температура, тип рабочей среды, материал корпуса, уплотнение, характер нагрузки.

PN не равно рабочему давлению именно потому, что номинальное давление — это условный классификационный параметр, а рабочее давление — реальный допустимый режим для конкретной эксплуатации. Если температура среды растет, допустимое рабочее давление может снижаться. Если меняется материал или конструкция уплотнений, фактические пределы тоже будут отличаться.

Подробнее о рабочем, номинальном и испытательном далвении читайте в статье.

Почему одной маркировки PN недостаточно

Одна и та же маркировка может стоять на разных изделиях, но это не значит, что они одинаково подходят под одну и ту же задачу. Например, клапан PN16 для холодной воды и клапан PN16 для более горячей или химически активной среды нельзя автоматически считать равнозначными. Формально номинальное давление одинаковое, но условия эксплуатации разные, а значит и допустимое давление арматуры в работе нужно проверять отдельно.

Поэтому ответ на вопрос, можно ли выбирать арматуру только по PN, — нет. Это удобный ориентир на первом этапе, но недостаточный критерий для заказа. Если смотреть только на PN, можно получить изделие, которое формально подходит по маркировке, но не подходит по реальному рабочему режиму.

В чем разница между PN и рабочим давлением

Если коротко, разница такая:

PN — это номинальное давление, то есть условный параметр для классификации арматуры.
Рабочее давление — это фактическое допустимое давление при реальной температуре и в реальных условиях эксплуатации.

Именно поэтому вопрос «почему PN не равно рабочему давлению» — не формальность, а основа правильного подбора. В реальной системе важнее не цифра на корпусе сама по себе, а то, какое давление изделие выдерживает на вашей среде, при вашей температуре и в вашем режиме работы.

Как правильно выбирать арматуру по давлению

Когда стоит задача подобрать арматуру без ошибки, вопрос должен звучать не «какой PN мне нужен», а «какие реальные параметры у моей системы». Только после этого можно сопоставлять их с паспортом изделия.

Перед заказом нужно проверять не только PN, но и:

фактическое рабочее давление в системе;
максимальную температуру рабочей среды;
тип среды;
материал корпуса;
материал уплотнений;
возможные скачки давления;
режим работы арматуры;
данные технического паспорта и маркировки.

Именно такой подход отвечает на вопрос, как выбрать арматуру по PN правильно. Сначала определяется реальная нагрузка, потом проверяется, подходит ли изделие по допустимым параметрам. Если опираться только на буквенно-цифровую маркировку, риск ошибки остается высоким.

Какие ошибки возникают при выборе только по PN

Самая частая ошибка — считать, что давление автоматически означают допустимое рабочее давление при любой температуре. Вторая ошибка — не учитывать материал корпуса. Третья — игнорировать уплотнение, хотя оно напрямую влияет на работу арматуры на горячей, агрессивной или загрязненной среде. Четвертая — не смотреть технический паспорт, где обычно указаны реальные ограничения по применению.

Еще одна распространенная ошибка — подбирать арматуру без запаса по условиям эксплуатации. На бумаге система может работать спокойно, а в реальности сталкиваться с пиковыми нагрузками, гидроударами, пульсацией или неравномерным температурным режимом. В таких случаях выбор арматуры по давлению только по маркировке оказывается недостаточным.

Что нужно проверять кроме PN перед заказом

Если задача — не просто купить изделие по каталогу, а действительно подобрать рабочее решение, кроме PN нужно обязательно смотреть:

рабочее давление арматуры в документации;
температуру среды;
совместимость материала корпуса со средой;
устойчивость уплотнения к режиму работы;
допустимые параметры именно для этого типа конструкции.

Это особенно важно для промышленных систем, где одинаковое обозначение на корпусе не отменяет различий в конструкции и условиях применения. Арматура под воду, пар, химическую среду, вязкие продукты или загрязненные потоки может иметь одну и ту же маркировку PN, но разные реальные ограничения по эксплуатации.

Какое давление учитывать при выборе арматуры

Если сформулировать главный практический вывод, он будет таким: при выборе арматуры учитывать нужно не только номинальное давление PN, а прежде всего рабочее давление в вашей системе с поправкой на температуру, материал и условия эксплуатации.

PN помогает отсеять заведомо неподходящие варианты. Но финальное решение принимают только после проверки технического паспорта. Именно там становится ясно, выдержит ли изделие конкретную рабочую среду, температурный режим и фактическую нагрузку. Поэтому правильный подбор арматуры по давлению всегда строится не вокруг одной маркировки, а вокруг совокупности параметров.

Вывод

Теперь ответ на вопрос, что означает PN в арматуре, можно сформулировать точно: это обозначение номинального давления, то есть базового классификационного параметра изделия. Но PN не равно рабочему давлению, потому что рабочий режим зависит от температуры среды, материала корпуса, уплотнения и фактических условий эксплуатации.

Именно поэтому нельзя выбирать арматуру только по маркировке PN. Правильный подход — смотреть на весь набор параметров: давление, температуру, среду, конструкцию и данные технического паспорта. Такой подбор снижает риск ошибки и помогает выбрать арматуру, которая действительно будет надежно работать в системе, а не просто формально подойдет по маркировке.

Если нужна арматура под конкретные рабочие условия, в «НьюКей» подбор стоит делать не только по PN, но и по температуре, среде, материалу корпуса, типу уплотнения и реальному режиму эксплуатации.
