ЗИП и ремонтопригодность PN40: что держать на складе

Какие узлы в арматуре PN40 выходят из строя чаще всего

Это первый кандидат на ЗИП в любом списке. Уплотнения и седла работают в контакте с рабочей средой, испытывают давление, температуру, циклы открытия–закрытия. В арматуре PN40 эти нагрузки выше, чем в «обычных» системах.

Для шаровых кранов это:

• седла шара;
• уплотнения штока;
• корпусные прокладки (если корпус разборный).

Для клапанов:

• седло и уплотнительный элемент (конус, тарелка);
• штоковые уплотнения, сальниковые набивки;
• мембраны и манжеты в мембранных и поршневых конструкциях.

Крепёж и фланцевые элементы

Шпильки, гайки, болты, которыми стянуты корпусные части и крышки, работают под постоянной нагрузкой. На PN40 добавляются:

• температурные циклы;
• возможные гидроудары;
• вибрации от насосов и агрегатов.

На слабом крепеже или при сомнительном качестве фланцев быстро появляются проблемы: потеря усилия затяжки, течи, деформация буртов. Поэтому часть крепежа для ключевых узлов имеет смысл удерживать в составе ЗИП.

Привод и интерфейс под привод

Если кран или клапан PN40 оснащён приводом, дополнительно изнашиваются:

• уплотнения в зоне выхода штока;
• элементы передачи момента;
• возвратные пружины (для пневмоприводов с безопасным положением).

Эти детали часто входят в ремкомплекты привода, но на практике храниться и учитываться они должны вместе с арматурой.

Принципы формирования ЗИП для арматуры PN40

Подход «держать по 5 % ЗИП от парка» звучит просто, но плохо работает. Один кран PN40 может стоять на вспомогательной линии, другой — на магистрали, где его отказ остановит цех. Логично сначала разделить арматуру по критичности:

• Критичные узлы — остановка сразу бьёт по выпуску или безопасности.
• Важные узлы — простой неприятен, но управляем.
• Вспомогательные — отказ можно пережить и с временным обходом.

Для каждой категории набор ЗИП будет разным: от полного ремкомплекта и резервного крана до минимального набора уплотнений.

Если краны и клапаны PN40 поставляются из-за рубежа, срок поставки — месяцы, а модель не самая массовая, разумно иметь ЗИП «с запасом». Для типовых серий с локальным складом можно ограничиться более компактным набором.

Чем больше «зоопарк» арматуры, тем сложнее держать осмысленный ЗИП. Если по объекту используются десятки моделей с разными уплотнениями и крепежом, склад быстро превращается в музей «непонятных колец». Правильная унификация арматуры PN40 (по типам, производителям, сериям) позволяет сократить количество разных ремкомплектов и упростить жизнь и складу, и эксплуатации.

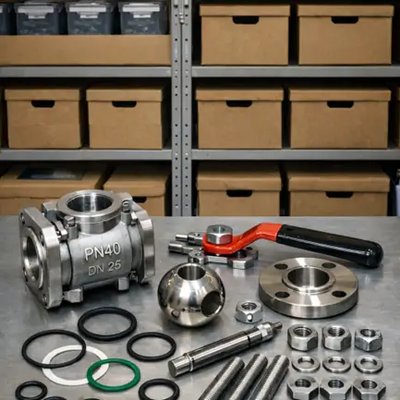

Что держать на складе для шаровых кранов PN40

Шаровой кран PN40 в большинстве случаев ремонтопригоден: производители предлагают ремкомплекты, кран можно разобрать и вернуть в строй без замены корпуса.

Минимальный набор для «обычных» кранов

Для некритичных участков достаточно:

• комплекты уплотнений штока;
• седла шара (по типоразмерам и материалам);
• корпусные прокладки для разборных исполнений;
• базовый комплект крепежа (шпильки, гайки) соответствующего класса прочности.

Такого набора достаточно, чтобы ликвидировать типичные проблемы: течь по штоку, падение герметичности по седлу, протечку вдоль разъёма корпуса после вмешательства.

Расширенный ЗИП для критичных кранов

Если кран PN40 стоит в месте, где каждая остановка дорогая или опасная (магистральный пар, реакторная обвязка, ключевой теплообменник), разумно иметь:

• полный ремкомплект от производителя под конкретную модель;
• минимум один резервный кран в сборе «один в один»;
• элементы интерфейса под привод (если приводы меняются или переставляются).

Тогда у эксплуатации есть выбор: либо быстро отремонтировать кран, либо заменить его резервным и спокойно заниматься ремонтом уже в цеху.

Тип узла

ЗИП для клапанов PN40: запорных и регулирующих

С клапанами всё чуть сложнее: конструкций больше, режимы разнообразнее, а влияние среды на ресурс сильнее.

Уплотнения, мембраны, седла

В первую очередь на складе должны быть:

• седельные уплотнения;
• мембраны (для мембранных клапанов);
• штоковые уплотнения и сальниковые набивки.

Количество таких комплектов стоит планировать с запасом для тех линий, где:

• агрессивная или абразивная среда;
• высокие температуры;
• большое количество циклов регулирования.

Направляющие, втулки, мелкая механика

В ряде конструкций PN40 изнашиваются:

• направляющие штока;
• втулки;
• рычаги, пальцы, небольшие детали механизма.

Если производитель предлагает их как ЗИП, имеет смысл держать хотя бы небольшое количество на каждую серию клапанов. Это особенно актуально для регулирующей арматуры, которая работает «в движении», а не только «открыто/закрыто».

Крепёж крышки и фланцев

Часто открываемые клапаны (по регламенту ТО) требуют:

• шпилек и гаек крышки нужного класса прочности;
• прокладок между корпусом и крышкой;
• фланцевых прокладок по месту установки.

Узел клапана

ЗИП для приводной арматуры PN40

Привод сам по себе — отдельная история, но в связке с арматурой PN40 это единый узел. Отказ привода в критическом месте может оказаться столь же неприятным, как и отказ самого клапана.

Что считать «арматурным» ЗИП, а что — «приводным»

Условно:

• всё, что связано с герметичностью по среде (штоковые уплотнения, переходные детали между корпусом и приводом) — стоит учитывать в ЗИП арматуры;
• всё, что находится в «сухой» части привода (манжеты, пружины, механика) — в ЗИП по приводам.

Важно, чтобы эти два списка были согласованы: не оказалось так, что можно починить привод, но нельзя восстановить уплотнение между приводом и корпусом.

Минимальный набор для приводов

Для типовых пневмо- и электроприводов на арматуре PN40 полезно иметь:

• уплотнения и манжеты, которые меняются без полной разборки;
• возвратные пружины (для fail-safe исполнений);
• небольшие элементы соединения штока привода со штоком крана/клапана.

Для самых критичных точек — резервный привод в сборе, который можно быстро переставить на место вышедшего из строя.

Как посчитать, сколько ЗИП нужно: от риска, а не «от процента»

Самый простой подход — «берём по одному ремкомплекту на каждые 10 единиц арматуры». Но он не отражает реальную картину. Более осмысленно действовать так:

1. Составить перечень арматуры PN40. Для каждого узла — место установки, среда, критичность, срок поставки.
2. Для каждого типа определить базовый и расширенный ЗИП. Краны, клапаны, обратные клапаны, предохранительная арматура — у каждого свой набор.
3. Привязать количество к риску простоя. Где остановка допустима, достаточно 1 ремкомплекта «на парк». Где остановка критична — нужен запас и по ремкомплектам, и по резервным узлам.
4. Учесть статистику отказов. Если за последние годы из строя регулярно выходят одни и те же уплотнения на определённой среде, на них и нужно делать акцент в ЗИП, а не закупать «всё подряд».

Организация склада ЗИП: не музей, а рабочий инструмент

Самая большая беда склада — коробка с надписью «уплотнения, какие-то». Чтобы этого не было, на каждой единице ЗИП должно быть явно указано:

• к какому типу арматуры относится (кран/клапан, модель, DN, PN);
• материал уплотнений (особенно важно для агрессивных сред);
• позиция по спецификации или паспорту.

Отдельный бонус — простые пиктограммы или фото на коробке, чтобы монтажник сразу видел, с чем имеет дело.

Условия хранения

Для резиновых и композитных уплотнений важно:

• не пересушивать и не перегревать;
• защищать от прямого света;
• учитывать срок годности материалов.

Крепёж и металлический ЗИП нужно хранить так, чтобы не допустить коррозии: сухое помещение, нормальная упаковка, защита от конденсата.

Логистика доступа

Полезно разделить ЗИП на:

• «быстрый доступ» — то, что используется часто и нужно быстро при аварии;
• «глубокий запас» — резерв, который пригодится при больших ремонтах.

И настроить простой учёт: при достижении минимального остатка по ключевым позициям автоматически формировать заявку на пополнение, чтобы не обнаружить отсутствие ремкомплекта в самый неподходящий момент.

Типичные ошибки при формировании ЗИП для PN40

Коротко — чего стоит избегать:

• Ориентироваться только на количество арматуры, а не на её критичность.
• Держать на складе ЗИП «для всего», который по факту не подходит к обновлённой линейке оборудования.
• Пытаться заменить специальные уплотнения под среду «универсальными» кольцами, не учитывая материал.
• Раздувать «зоопарк» арматуры PN40 от разных производителей, усложняя номенклатуру ЗИП до абсурда.
• Не анализировать историю отказов: годами закупать те позиции, которые почти не востребованы, и забывать про те, что «горят» регулярно.

Заключение

Ремонтопригодность арматуры PN40 — это не только вопрос конструкции крана или клапана. Даже самый продуманный узел оказывается «одноразовым», если на складе нет ни одного подходящего уплотнения, шпильки или ремкомплекта. И наоборот — грамотно сформированный ЗИП превращает потенциально аварийный отказ в штатную операцию, которая укладывается в плановый простой.

Подход «думать от риска и критичности» позволяет не превращать склад в музей редких деталей и при этом не зависеть от случайности и сроков поставки. В паре «арматура PN40 + ЗИП» обе части одинаково важны: одна держит давление, другая — держит вашу уверенность в том, что даже при отказе линия не встанет надолго. И чем раньше это учитывается при проектировании и эксплуатации, тем реже слово «ремонт» звучит как «авария», а не как обычная регламентная работа.
