Фитинги — это соединительные элементы трубопровода, от которых напрямую зависят герметичность, надёжность и срок службы всей системы. Именно фитинги формируют геометрию трубопроводной трассы, обеспечивают подключение оборудования и арматуры, а также позволяют выполнять повороты, переходы и ответвления без нарушения целостности трубопровода.
Компания NewKey поставляет нержавеющие фитинги для промышленных и инженерных трубопроводов: водоснабжения, теплоснабжения, пищевых, химических и фармацевтических производств. В каталоге представлены резьбовые и приварные фитинги из стали AISI 304 (CF8) и AISI 316 (CF8M), а также отдельные позиции из латуни. Подбор фитингов выполняется с учётом типа соединения, диаметра, рабочего давления PN и условий эксплуатации.
Какие фитинги представлены в каталоге NewKey
Ассортимент фитингов сформирован под реальные монтажные и проектные задачи. Он охватывает как основные соединительные элементы, так и вспомогательные позиции, без которых невозможно корректно собрать трубопроводный узел.

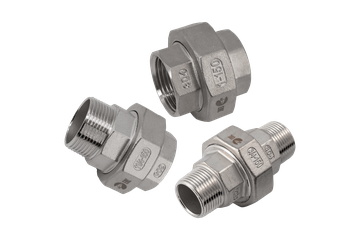

Американки нержавеющие
Американка — разъёмный фитинг, применяемый в узлах, где требуется регулярное обслуживание или демонтаж оборудования. Используется при обвязке насосов, фильтров, теплообменников и запорной арматуры. В каталоге представлены американки с различными вариантами резьбового присоединения (внутренняя и наружная резьба, комбинированные исполнения), что позволяет подобрать решение под конкретную схему монтажа.

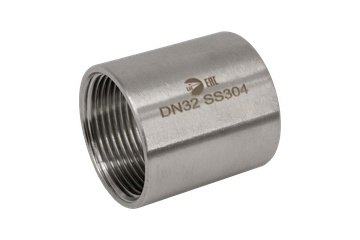

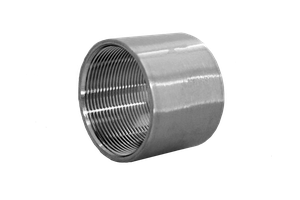

Муфты равнопроходные и переходные
Муфты применяются для прямого соединения труб:
- равнопроходные муфты сохраняют диаметр трубопровода;
- переходные муфты обеспечивают корректный переход между разными диаметрами.
Муфта — один из ключевых элементов резьбового соединения, от качества которого зависит герметичность и долговечность узла.
Ниппели, бочонки и ниппели приварные
Ниппели используются для соединения элементов с внутренней резьбой. В каталоге представлены:
- ниппели резьбовые;
- ниппели резьбовые переходные;
- бочонки;
- ниппели приварные.
Резьбовые ниппели применяются в разборных соединениях, приварные — в неразъёмных узлах с повышенными требованиями к герметичности.
Сгоны резьбовые
Сгон применяется в ситуациях, когда невозможно провернуть трубу или участок трубопровода для сборки резьбового соединения. Это практическое решение для монтажа и ремонта инженерных сетей, особенно в стеснённых условиях и при реконструкции действующих систем.
Отводы резьбовые и приварные
Отводы используются для изменения направления трубопровода на 90° или 45°. В каталоге представлены:
- резьбовые отводы с различными вариантами присоединения (ВР/ВР, НР/ВР);
- отводы 45°;
- отводы приварные.
В монтажной практике резьбовые отводы часто называют угольниками, однако в каталоге NewKey они представлены именно как отводы, что соответствует технической и нормативной терминологии.

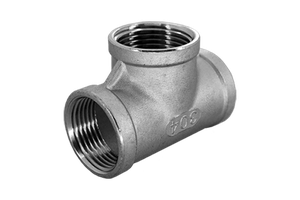

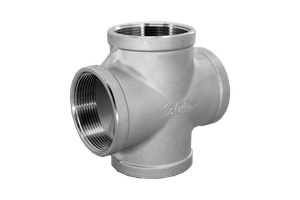

Тройники и крестовины

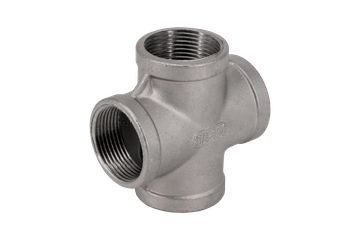

Тройники применяются для создания ответвлений от основной линии трубопровода. В каталоге представлены резьбовые тройники различных комбинаций резьбы. Крестовины используются для компактной разводки трубопроводов в нескольких направлениях при сохранении геометрии узла.
Переходы и футорки
Переходы и футорки применяются для согласования различных диаметров и типов резьбы. В ассортименте представлены:
- переходы;
- футорки;
- обратные футорки.
Эти элементы позволяют корректно собирать узлы без избыточного количества соединений и переходников.
Штуцеры
Штуцеры используются для подключения оборудования, шлангов, линий отбора и вспомогательных контуров. Применяются в технологических и инженерных системах, где требуется компактное и надёжное присоединение.

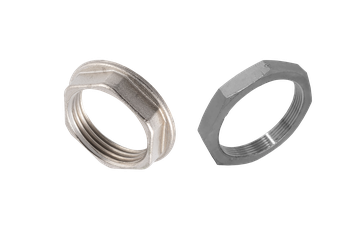

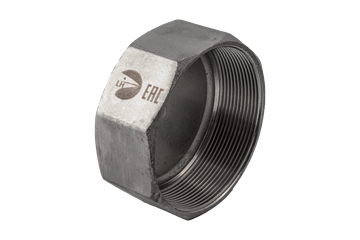

Заглушки и контргайки
Заглушки предназначены для временного или постоянного перекрытия трубопроводов и патрубков. Контргайки, в том числе контргайки с упором, используются для фиксации резьбовых соединений и обеспечения стабильного положения элементов в узле.
Резьбовые и приварные фитинги: принципиальная разница
Резьбовые фитинги применяются в системах, где важны разборность, обслуживание и возможность демонтажа. Они широко используются в инженерных сетях и при обвязке оборудования. Приварные фитинги формируют неразъёмное соединение и применяются в системах с повышенными требованиями к герметичности, давлению и температуре. Выбор типа соединения определяется условиями эксплуатации и требованиями проекта.
Материалы фитингов и коррозионная стойкость
В каталоге NewKey представлены фитинги из следующих материалов:
- AISI 304 / CF8 — универсальная нержавеющая сталь для воды и нейтральных сред;
- AISI 316 / CF8M — повышенная коррозионная стойкость для химических и агрессивных сред;
Выбор материала напрямую влияет на срок службы соединений и надёжность трубопроводной системы.
Диаметры, давление и параметры, на которых нельзя экономить
Фитинги подбираются по условному проходу (DN или дюймы) и номинальному давлению (PN). При выборе необходимо учитывать не только проектные параметры, но и реальные режимы эксплуатации, включая пусковые нагрузки и возможные гидроудары. Использование фитингов с недостаточным запасом по давлению или несоответствующим диаметром приводит к снижению надёжности и риску утечек.
Как подобрать фитинги под задачу
Для корректного подбора фитингов необходимо учитывать:
- рабочую среду и температуру;
- рабочее давление;
- необходимость разборности соединения;
- тип присоединения (резьба или сварка);
- геометрию узла (поворот, ответвление, переход, заглушка).
Системный подход к подбору позволяет избежать ошибок монтажа и проблем при эксплуатации.
Почему фитинги выбирают в NewKey
Фитинги — это основа трубопроводного узла, и ошибки на этом уровне приводят к серьёзным эксплуатационным последствиям. В NewKey ассортимент сформирован так, чтобы закрывать как основные, так и вспомогательные позиции, необходимые для сборки трубопроводных систем любой сложности. Мы подбираем фитинги с учётом задач проекта, условий эксплуатации и совместимости всех элементов трубопровода, обеспечивая надёжную и предсказуемую работу системы в целом.
